扫描仪安装固定支撑支架结构设计

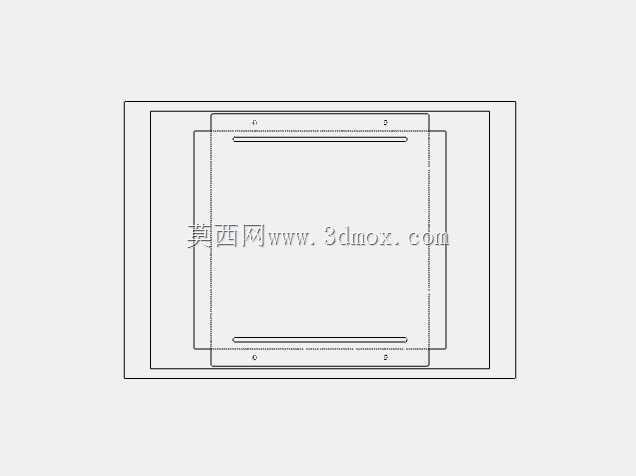

　　日常办公场景里的台式扫描仪，在高频连续作业状态下很容易出现机身移位、扫描对位偏差的问题，尤其是批量处理文档、工程图纸扫描的工位，扫描仪如果没有稳定的支撑固定结构，每次挪动后都要重新校准扫描幅面边界，会大幅拉低文档处理的效率，这款支撑支架就是针对这类工位痛点开发的固定结构。从结构设计逻辑来看，这款支架采用分层嵌套的矩形框架构型，没有多余的异形曲面结构，整体以平直钣金折弯件拼接为主，加工环节不需要开复杂的冲压模具，普通数控折弯、激光切割设备就能完成所有零件的下料成型，加工门槛低，批量生产时的成本控制空间很大。支架的内层框架尺寸完全匹配主流台式扫描仪的底部安装孔位，框架边缘预留的凸起限位条，刚好能卡入扫描仪底部的预装定位槽，安装时不需要反复调整对位，把扫描仪平放到内层框架上，对准孔位拧紧紧固件就能完成固定，整个安装过程单人五分钟内即可完成，不需要额外的辅助工装。外层框架作为主要的承力结构，底部和桌面接触的位置预留了防滑垫安装槽，装配橡胶防滑垫之后，即使操作人员在扫描过程中推拉文档、掀开扫描仪上盖，支架也不会跟着出现横向滑移，能始终保持扫描仪的扫描幅面和预设基准对齐，避免出现扫描内容歪斜、出界裁切的问题。

　　从安装边界尺寸来看，支架的整体外轮廓比扫描仪本体单边宽出30毫米，这个宽度预留一方面是给框架的折弯边留出足够的结构强度余量，避免支架承力时出现边缘变形，另一方面也能在扫描仪侧边留出少量的走线空间，扫描仪的电源线、数据线可以顺着框架侧边的预留缺口排布，不会出现线缆被支架压损、弯折过度导致接触不良的问题。支架的上下层框架之间预留了15毫米的间隙，这个间隙不是冗余设计，一方面是给扫描仪底部留出足够的散热空间，长时间连续扫描作业时，扫描仪底部的控制板、光源模块产生的热量可以通过间隙快速流通散出，避免热量堆积加速元器件老化；另一方面这个间隙也可以作为临时的线缆收纳空间，过长的电源线、数据线可以整理后塞到间隙里，让工位台面保持整洁，不会因为线缆杂乱影响操作。

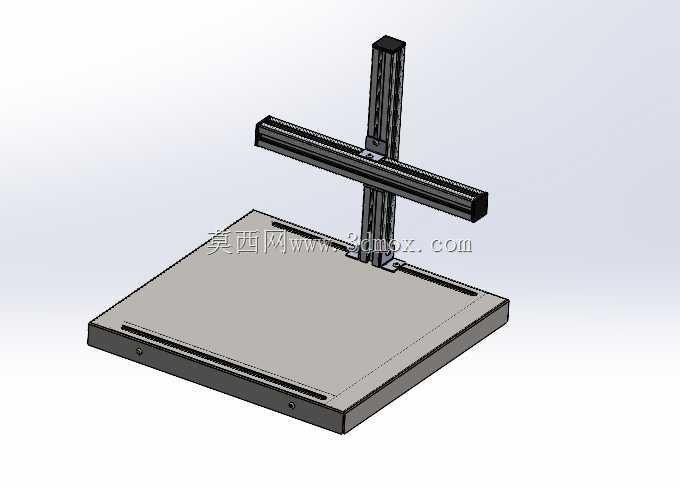

　　在实际应用场景中，这款支架除了适配普通办公场景的台式扫描仪，也可以用在工业检测环节的小型视觉扫描工位上，固定工业级平面扫描相机，只需要根据相机的底部安装孔位调整内层框架的限位条位置，就能快速适配不同型号的扫描设备，不需要重新制作整个支架结构，拓展适配性很强。结构强度方面，支架的板材厚度选用1.5毫米的冷轧钢板，拼接位置采用点焊加沉头螺丝紧固的双重固定方式，承重力可以达到15公斤以上，完全覆盖市面上所有台式扫描仪的自重范围，即使是带自动进稿器的大尺寸幅面扫描仪，固定在支架上也不会出现框架下沉、变形的问题。

　　支架的表面处理采用静电喷塑工艺，磨砂质感的表层不容易残留指纹和污渍，日常清洁只需要用干布擦拭即可，办公或者车间环境下长期使用也不会出现表层掉漆、锈蚀的问题。和市面上常见的塑料扫描仪支架相比，这款金属材质的支架在长期使用后不会出现材料老化脆裂的问题，频繁拆装也不会出现连接位置滑丝、松动的情况，使用寿命是塑料支架的五倍以上。在设计过程中，特意规避了突出的棱角结构，所有框架边缘都做了R3的圆角折弯处理，操作人员在安装设备、整理文档的时候不会被锋利的板材边缘划伤，符合办公设备和工业工位的安全设计要求。支架底部的四个支撑脚高度可以通过底部的调节螺丝进行微调，即使放置支架的台面存在轻微的不平整，也可以通过调整四个角的支撑高度，让支架保持水平状态，避免因为支架倾斜导致扫描仪扫描出来的内容出现梯形畸变，减少后期图像处理的校正工作量。
