带法兰凸缘的中空回转结构件设计

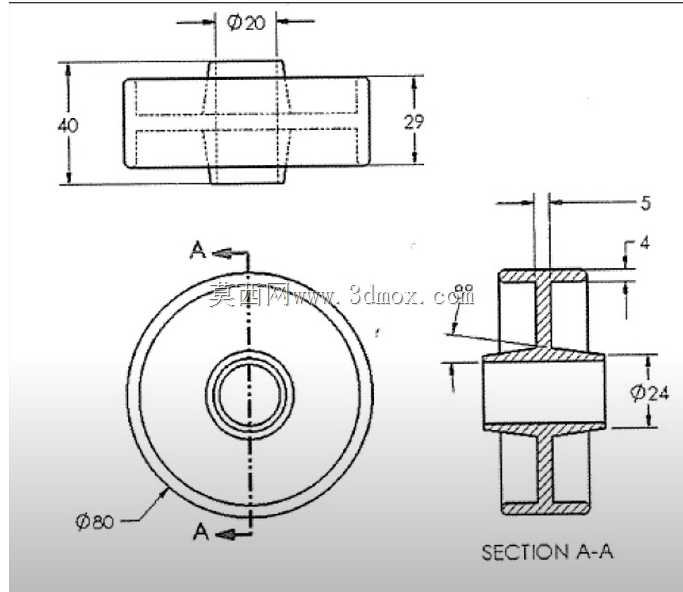

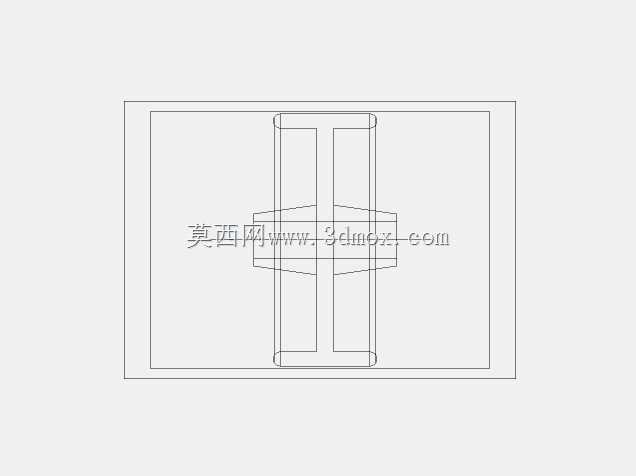

　　中间贯穿的内孔直径为20mm，这个中空通道一方面可以穿设引出线，让变压器的次级输出线从轴心位置穿出，避免引线和周边旋转部件产生摩擦破损，另一方面也可以穿装定位芯轴，在组件装配时实现快速同轴定位，减少装配时的找正时间。零件总长度方向的尺寸，法兰一侧的轴向长度为40mm，另一侧的轴段长度为29mm，两段轴颈的直径均为24mm，和法兰衔接的位置做了5mm的退刀结构，同时衔接处设置了8度的拔模斜度，这个细节设计一方面是方便机加工时的刀具退刀，避免在轴肩位置产生应力集中的直角棱边，另一方面如果是采用注塑工艺加工绝缘骨架的话，这个斜度也能方便零件从模具型腔里顺利脱出，减少顶出时的变形量。这类带法兰凸缘的中空回转结构，在中小功率电源配套的传动、绝缘支撑场景里应用十分普遍，不少工频电源变压器的绕组支撑骨架、输出端的绝缘连接轴都会采用类似结构，区别仅在于材质选用——如果是绝缘场景会用环氧层压布棒加工，如果是金属传动场景则会选用45号钢或者铝合金做表面阳极氧化处理。从结构尺寸来看，该零件最大外圆直径为80mm，也就是法兰盘的外边界尺寸，这个尺寸直接决定了安装时的避让空间，设计安装位时需要在法兰周边预留至少2mm的装配间隙，避免和周边的绕组、接线端子产生干涉。

　　从设计思路上看，这种对称式的双轴颈加中间法兰的结构，核心是实现两个功能的集成：一是中间的法兰盘可以作为轴向定位面，装配时法兰端面贴紧安装基座的端面，就能快速确定零件的轴向安装位置，不需要额外调整轴向间隙；二是两侧伸出的轴颈可以直接套装在配套的轴承座或者绝缘支撑套里，实现回转支撑，不需要额外加装连接套，减少了组件的零件数量，也降低了装配累积误差。在实际选型应用时，需要重点关注几个安装边界：首先是法兰端面的平面度，因为这个面是轴向定位基准，如果平面度超过0.05mm，装配后会出现轴段偏斜，导致回转时出现径向跳动，如果是作为变压器绕组骨架使用的话，偏斜会导致绕组绕制不均匀，出现层间绝缘厚度不一致的问题，埋下绝缘击穿的隐患。其次是两侧轴颈的同轴度，因为两段轴颈分别和两个支撑位配合，如果同轴度超差，装配时会出现卡滞，强行装配的话会导致支撑件产生内应力，长期运行后会出现支撑件开裂的问题，尤其是采用绝缘材质的支撑套时，本身材质的抗形变能力较弱，同轴度误差带来的附加内应力影响会更明显。另外，中间20mm的内孔需要做孔口倒角处理，避免穿线时孔口的锐边割破导线的绝缘层，很多现场出现的引线绝缘破损故障，往往都是因为忽略了孔口倒角的细节，导线长期和锐边摩擦，加上运行时的轻微振动，很容易磨破绝缘层造成短路故障。

　　从加工工艺角度看，这个零件完全可以采用普通车床一次装夹完成加工，先夹持棒料粗车外圆和内孔，再精车各段尺寸到公差要求，最后在衔接位置加工出斜度和退刀槽，加工效率很高，适合批量生产。如果是作为绝缘骨架使用，加工完成后还需要去除所有的飞边毛刺，尤其是内孔和轴颈位置的毛刺，避免绕线时毛刺刺破漆包线的绝缘漆。在实际的电源变压器组件里，这个结构件通常是作为绕组的支撑载体，漆包线直接绕制在两侧的轴颈位置，中间的法兰盘刚好作为绕组的轴向挡边，控制绕组的轴向宽度，不需要额外加装绕组挡圈，进一步简化了装配流程。

　　设计时还需要考虑材质的热膨胀系数，因为变压器运行时会产生温升，零件会出现轻微的热胀，如果轴颈和支撑座的配合间隙留的过小，温升后会出现胀死的问题，导致回转卡滞，一般金属材质的话配合间隙留0.02-0.04mm，绝缘材质的话因为热膨胀系数更大，间隙需要留到0.05-0.08mm，才能保证在额定温升范围内正常运行。另外法兰盘的厚度虽然图纸上没有直接标注，但从剖视图可以看出法兰厚度和两侧轴段的壁厚保持一致，这个设计是为了保证零件整体的刚度均匀，不会出现局部刚度过低导致的变形问题，绕线时绕组的张紧力会均匀作用在轴颈和法兰位置，不会出现法兰变形导致的绕组松脱问题。
