电源变压器内部绕组固定绝缘隔板结构

在中小功率工频电源变压器的批量生产装配环节，绕组与铁芯之间、相邻绕组之间的绝缘隔离与相对位置固定，一直是影响变压器运行可靠性、绝缘耐压性能的核心结构细节，本次呈现的结构件正是针对该场景设计的内置绝缘固定隔板。从实际装配逻辑来看，该隔板直接嵌入变压器铁芯与绕组的预留间隙中，不需要额外增加复杂的固定卡扣，依靠自身外形与变压器内部腔体的尺寸配合即可完成限位，避免变压器在运输、长期运行受震动时出现绕组位移、绝缘层磨损的问题，能有效降低绕组间击穿、铁芯搭接短路的故障概率。

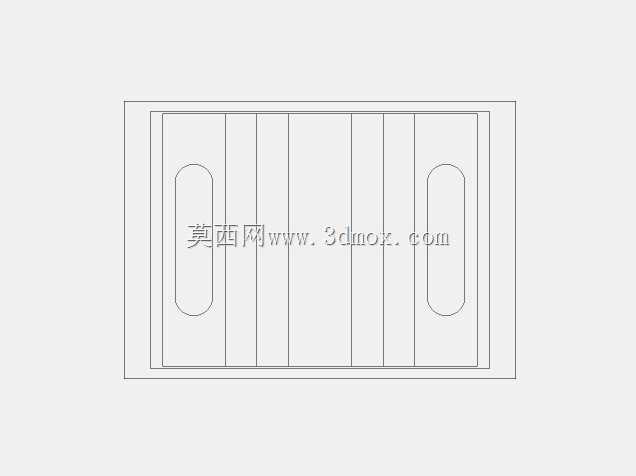

设计过程中首先要匹配对应功率段变压器的内部安装边界，隔板整体采用矩形外轮廓，边缘预留0.8mm的装配间隙，方便生产线上的工人快速嵌装，不会因为尺寸公差导致装配卡滞。隔板表面设置的多道平行分隔筋，高度与绕组端部的高度差控制在1.2mm，既可以将不同电压等级的绕组端部进行物理分隔，避免绕组引出线交叉搭接，又不会额外增加变压器的整体外形尺寸，适配现有标准规格变压器的外壳安装尺寸，不需要对原有外壳模具进行修改。两侧设置的长圆形让位槽，是为了避让绕组端部的绝缘骨架凸起与引出线焊接点位，避免隔板压伤引出线的绝缘层，同时长圆形结构相比圆形让位孔，对装配时的位置偏差容忍度更高，能适配同系列不同匝数绕组的引出线位置偏移，减少生产过程中的对位调整时间。

从材料选型的工程角度考虑，该类隔板通常采用阻燃级绝缘电木板或者耐高温PET材质，厚度控制在1.5mm，既保证足够的机械支撑强度，在绕组受热膨胀时不会出现变形移位，又能满足B级绝缘等级的耐压要求，可承受2500V工频耐压1分钟不击穿，符合低压电气设备的安全规范。在结构细节处理上，隔板所有边缘都做了R0.5的圆角处理，没有尖锐毛刺，避免装配过程中划伤工人手指，也防止尖锐边缘刺破绕组的绝缘漆包线或者绝缘纸。分隔筋的根部做了R0.3的过渡圆角，减少注塑或者冲压加工时的应力集中，避免长期受温度循环影响出现筋位开裂的问题。

实际应用场景中，该结构件适配50VA到500VA区间的开放式EI型电源变压器，广泛用于工控设备电源、小型家电控制板电源、照明驱动电源等产品的变压器内部，相比传统采用多层绝缘纸包裹的固定方式，这种一体化隔板的装配效率提升40%以上，绝缘可靠性更稳定，不会出现绝缘纸移位、受潮失效的问题。在建模过程中，需要严格控制隔板的平面度公差，整体平面度不超过0.1mm，避免装配后出现翘曲，导致局部间隙过大无法起到隔离作用，或者局部凸起顶压绕组造成漆包线损伤。安装边界的尺寸链计算需要同时考虑铁芯叠片的公差、绕组绕制的外径公差，确保在极限公差情况下，隔板依然可以顺利装入，同时不会出现过大的旷量导致运行时产生异响。另外，隔板表面没有设置多余的镂空结构，避免灰尘、金属碎屑通过镂空进入绕组间隙，造成绝缘隐患，整体平整的表面也可以在浸漆工序时，让绝缘漆均匀附着在隔板与绕组之间，进一步提升整体的绝缘性能与结构牢固度。
