汽车管路系统用罗达门托阀块结构设计

在商用车底盘液压管路、乘用车燃油供给回路以及工程车辆的辅助液压系统中，阀块作为流体通路的集成载体，承担着分流、合流、压力保持以及通路切换的核心作用，本次设计的罗达门托结构阀块，正是针对小通径直列排布管路的集成安装需求开发，区别于常规的矩形通路口阀块，该结构采用纵向同轴多通路的布局形式，能够在狭窄的安装空间内完成多组平行管路的对接，无需额外加装过渡接头，大幅减少管路连接点的泄漏风险。

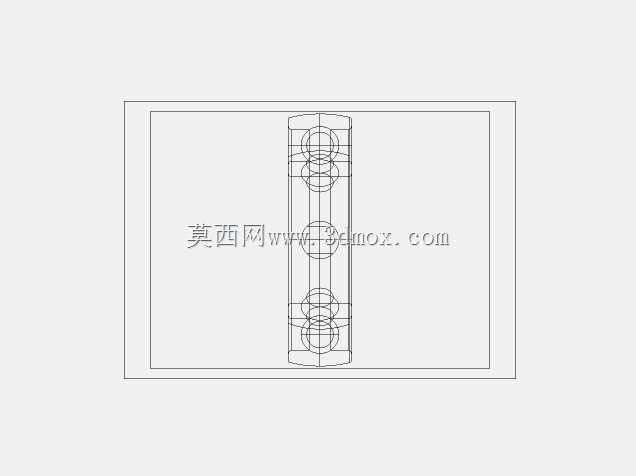

从实际应用场景来看，这类阀块常布置在车架纵梁内侧、发动机舱边角等空间局促的位置，周边往往密布线束、制动管路以及车身覆盖件，因此设计阶段首先要控制安装边界，整体采用窄长型的长方体基体，宽度方向尺寸控制在适配单管接头的最小范围，长度方向根据通路数量做等距排布，每一组通路的同轴度公差控制在0.02mm以内，避免管路对接后出现侧向应力，长期振动工况下出现接头断裂的问题。通路的内壁做了阶梯式沉孔设计，靠近安装面的位置预留密封件安装槽，可适配O型圈或者组合密封垫，装配时密封件完全嵌入沉孔内，不会被接头端面切损，密封压力等级能够满足16MPa的液压系统工作要求，也可适配0.8MPa以内的燃油、冷却介质通路使用。

设计思路上没有采用常规阀块的横纵交错油道设计，而是根据对接管路的直线排布特性，将所有通路沿阀块长度方向等距平行布置，每一条通路都是独立的直通孔，没有交叉钻孔带来的工艺堵头需求，从根源上避免了堵头松动造成的内泄、外漏问题。加工时可一次装夹完成所有通路的钻、铰工序，减少装夹次数带来的位置度误差，孔壁粗糙度控制在Ra1.6以内，降低流体通过时的阻力，也减少杂质在孔壁的附着堆积，延长系统的维护周期。阀块的两个安装端面做了平面度磨削处理，平面度公差不大于0.01mm，安装时可直接贴合固定面，无需额外调整密封间隙，四个角位置预留了安装螺栓孔，螺栓孔的位置避开内部通路，最小壁厚保持在3mm以上，保证承压时的结构强度，不会因为压力波动出现阀体开裂的问题。

从安装适配性来看，该阀块的通路间距匹配常规汽车标准管接头的安装尺寸，相邻接头之间预留足够的扳手操作空间，装配时不需要使用特殊工具，普通开口扳手即可完成接头拧紧作业，后期维护时也可单独更换某一路的接头或者密封件，不需要拆解整个阀组。阀块的外表面做了氧化处理，能够适应底盘区域的泥水、盐雾腐蚀环境，表面硬度也有所提升，行驶过程中带起的碎石冲击不会造成阀体表面损伤。在流体特性方面，直通孔的设计让介质流动时没有转向阻力，压力损失比交叉油道阀块降低40%以上，对于压力敏感的制动回路、燃油供给回路来说，能够更好地保证系统压力稳定，不会因为阀块的压力损失造成末端执行元件动作迟滞或者供油压力不足的问题。

实际选型时需要注意，该阀块的通路通径是固定尺寸，适配对应外径的管路，不能通过扩孔的方式改大通径，否则会破坏阀体的壁厚强度，造成承压能力下降。如果系统内存在较大的压力脉动，可在阀块的进油端加装阻尼塞，直接拧入对应的通路内即可，不需要改动阀块的主体结构，适配不同工况的使用需求。这类纵向直列排布的阀块，相比分散的管接头连接方案，能够减少60%以上的管路接头数量，不仅降低了装配工时，也减少了潜在的泄漏点，在批量装车的场景下，能够有效降低整车的管路故障率，减少售后维护的成本。
