可拖运袋类物件的带轮行李搬运托架

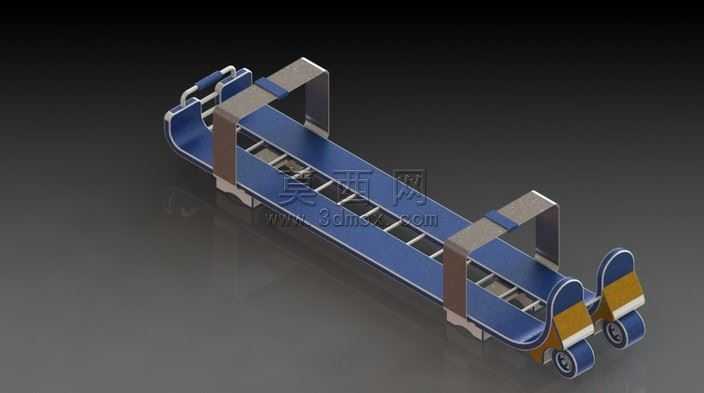

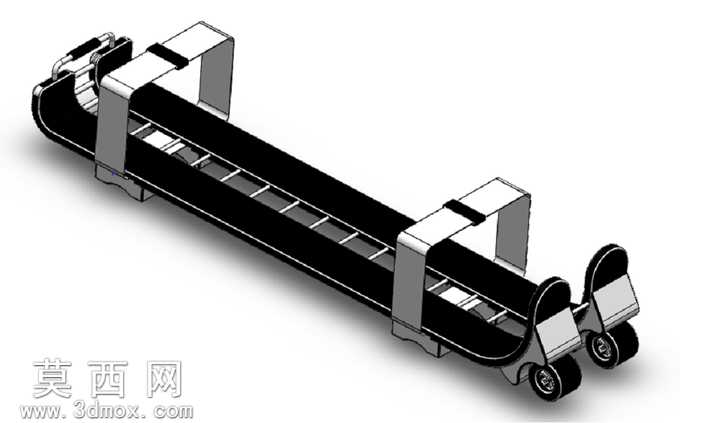

该三维模型采用SolidWorks软件完成全参数化建模，建模过程遵循自底向上的装配设计逻辑，首先完成各独立零件的特征构建：针对底部承载长架，通过拉伸凸台命令构建主体承托梁结构，再通过抽壳、筋特征命令添加内部加强筋结构，保证长架在承载重物时的抗弯折性能；针对两侧的U型固定架，采用钣金模块的基体法兰、边线法兰命令构建，还原金属弯折件的真实壁厚与弯折圆角，同时添加安装孔位特征用于与底部承托梁的装配固定；针对端部的滚轮组件，分别构建轮架、轮轴、橡胶滚轮三个子零件，滚轮部分通过旋转凸台构建轮毂基础形态，再通过包覆特征模拟轮胎表面的防滑纹理，轮架部分添加铰接孔特征保证滚轮可灵活转向。整体装配阶段通过同轴心、重合、距离等配合命令完成所有零件的约束，添加干涉检查验证各部件无运动干涉，同时保留滚轮转动、架体开合的运动自由度，可模拟真实使用时的拖行动作。渲染阶段采用Keyshot联动渲染，金属架体部分赋予哑光磨砂钢材材质，调整粗糙度参数还原金属构件的细微磨砂质感，滚轮部分赋予黑色耐磨橡胶材质，添加轻微的凹凸纹理模拟橡胶表面的颗粒质感，承托带部分赋予高强度尼龙织带材质，调整漫反射与高光参数体现织带的织物纹理特性。设计思路围绕便携拖运需求展开，整体采用长条形承托结构搭配端部滚轮与拖动手柄，可将袋类、软包类物件放置于承托区域，通过两侧固定架限位防止物件滑落，无需额外捆绑即可实现短距离拖运，结构设计兼顾轻量化与结构强度，在保证承载能力的前提下尽可能简化构件数量，降低生产制造成本，同时整体形态可适配不同尺寸的软质行李、包裹类物件，适用场景覆盖日常行李搬运、零散物件短途转运等需求，模型结构完整还原真实产品的装配关系与细节特征，可用于产品结构验证、生产参考或相关搬运设备的设计迭代参考。
