创意H型空心结构塑料连接件设计

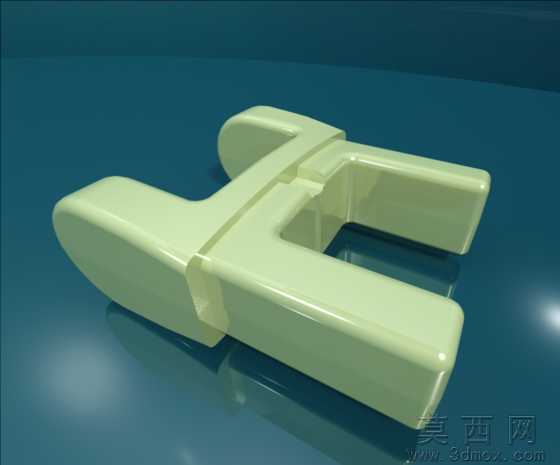

本作品为创意H造型的塑料结构件，整体采用对称式H型布局设计，建模阶段以实体拉伸为基础操作，先勾勒出H型的外轮廓基准面，绘制两端圆润过渡的端头轮廓与中间连接臂的截面线条，通过双向拉伸生成基础实体后，对中间连接区域进行挖空处理，构建出规整的U型空心型腔结构，既减轻了零件整体重量，也保留了结构的受力支撑性能。建模过程中对所有外边缘做了等半径圆角过渡处理，端头位置采用大圆弧曲面收尾，避免尖锐棱角带来的应力集中问题，同时让整体造型更具流畅的视觉质感。材质设置上选用了哑光浅米绿色工程塑料材质，调整材质的漫反射颜色、高光粗糙度与反射强度参数，还原ABS塑料表面细腻的微光泽质感，渲染阶段采用柔和的面光源布光，搭配深蓝色哑光背景板，通过多角度光源照射凸显零件的曲面过渡与空心结构的轮廓层次，让结构的立体感得到充分展现。设计思路上以趣味化的字母造型为切入点，将常规的连接支撑结构与字母H的形态结合，在保证结构强度的前提下做了空心减重设计，中间的镂空型腔可作为卡扣位或连接卡位使用，两端的圆润端头可作为握持或对接的接触面，整体结构壁厚均匀，符合注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、翘曲等成型缺陷，型芯与型腔的拆分面设计规整，无倒扣等难以脱模的结构，具备实际注塑生产的可行性，整体造型简洁有趣，既可以作为结构连接件使用，也可作为创意造型摆件、教学演示案例，帮助学习者掌握实体拉伸、圆角处理、型腔挖空、壁厚控制等基础三维建模操作，理解塑料件结构设计中工艺性与造型创意结合的设计逻辑。
