起重机布线用L型走线固定结构件

在桥式、门式起重机的现场布线作业中，线缆的固定与防护一直是容易被忽略却直接影响设备运行可靠性的环节——起重作业场景下，大小车往复运行带来的持续振动、吊装作业时可能产生的剐蹭、车间内油污与粉尘的长期侵蚀，都对走线固定件的结构强度、安装适配性提出了明确要求。这款L型走线固定结构件，正是针对起重机主梁与端梁衔接位置的布线需求设计，专门解决转角位置线缆无依托固定、走线弧度不合理导致的线缆弯折疲劳问题。

从实际应用场景来看，该结构件主要适配起重机主梁腹板与端梁上翼缘板的直角衔接区域，这个位置是动力线缆、控制线缆从主梁走线槽向端梁运行机构过渡的必经节点，以往现场施工常采用角钢焊接搭配线卡固定的方式，不仅焊接作业会对母材防腐层造成破坏，后期线缆维护时拆装也十分不便，且自制角钢件的折角位置多为直角锐边，长期运行中很容易割破线缆外护套，引发接地、短路等电气故障。这款结构件在折角位置做了平滑的过渡斜面设计，线缆铺设时可以顺着斜面自然弯折，避免出现小于线缆最小弯曲半径的死折，有效延长线缆的使用寿命。

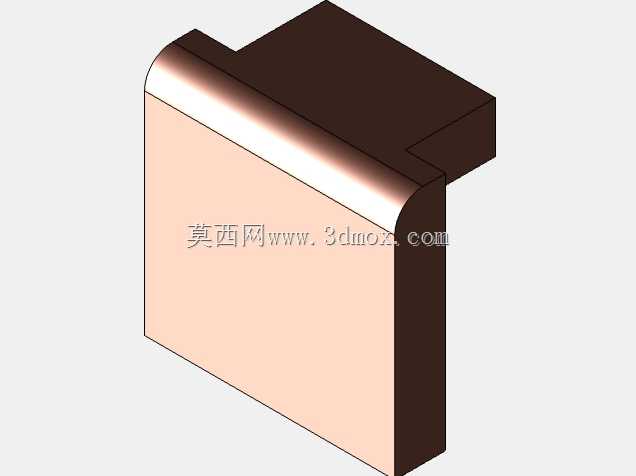

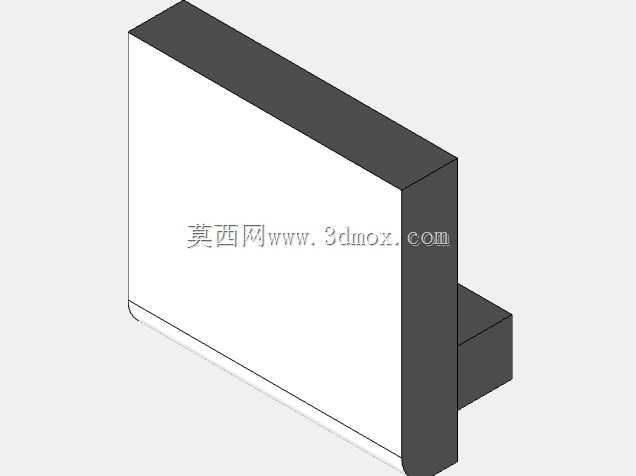

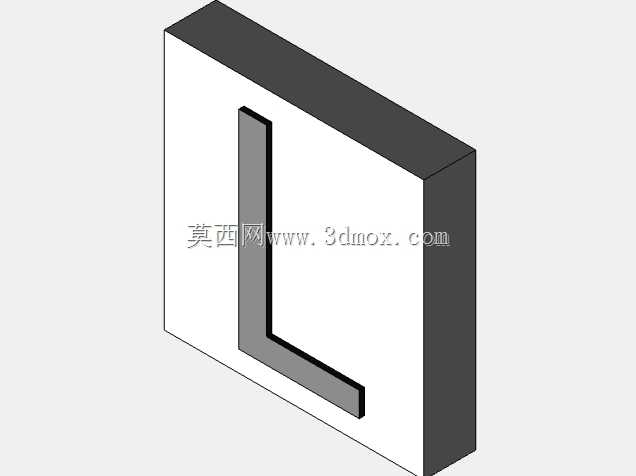

结构设计上，该部件采用一体化实心结构，整体呈L型布局，两个垂直方向的安装面分别对应主梁与端梁的安装基准面，每个安装面都预留了对应的安装孔位，安装时可以直接通过螺栓与设备本体的预装螺纹孔连接，不需要现场焊接作业，既降低了现场施工的动火作业风险，也能保证安装位置的一致性，减少现场安装的尺寸偏差。结构件的走线接触面做了平整处理，没有尖锐凸起与毛刺，线缆贴合铺设时不会被划伤，折角处的过渡段宽度经过匹配计算，可以同时容纳3-5根10平方毫米以内的动力线缆加控制线缆，满足中小吨位起重机的转角走线需求。

从安装边界来看，该结构件的两个安装臂长度根据起重机常用的走线槽安装高度做了匹配设计，横向臂长度适配主流100mm宽度走线槽的出口位置，竖向臂长度对应端梁上走线架的安装高度，安装后结构件的外边缘不会超出起重机主梁与端梁的外轮廓边界，不会与厂房内的运行限位装置、周边构筑物产生干涉。结构件的整体厚度经过强度校核，在起重机满载运行产生的持续振动工况下，不会出现共振变形，安装孔位的位置公差控制在合理范围内，现场安装时不需要额外扩孔、打磨调整，直接对位紧固即可完成装配。

不同于通用的走线固定件，这款结构件专门针对起重机的运行工况做了优化，结构本身没有多余的镂空与薄弱结构，抗冲击性能更好，即使现场作业时有吊物意外剐蹭到走线位置，也能对内部线缆起到可靠的防护作用。在实际布线作业中，线缆可以通过配套的扎带穿过结构件上预留的扎带固定位，将线缆牢牢固定在结构件的走线面上，设备运行过程中线缆不会出现晃动、移位，避免了线缆与周边金属结构的长期摩擦破损。对于设备维护人员来说，这种标准化的固定结构件也让后期线缆更换、线路检修的效率大幅提升，不需要再切割拆除焊接的自制件，只需要松开固定螺栓和扎带即可完成线缆的更换作业，减少设备停机维护的时间。

在设计思路上，这款结构件没有追求复杂的造型，完全围绕现场实际使用需求做功能导向的设计：首先解决转角位置线缆弯折半径不足的核心问题，通过斜面过渡给线缆提供平滑的支撑面；其次解决现场安装便利性的问题，采用螺栓连接替代现场焊接，降低施工难度与对设备本体的损伤；同时兼顾运行过程中的防护需求，实心结构具备足够的抗冲击、抗振动性能，适配起重机车间内的复杂作业环境。结构的外形尺寸没有冗余设计，在满足走线容纳量与结构强度的前提下尽可能压缩整体体积，避免占用过多的设备安装空间，也不会与周边的其他部件产生位置冲突。
