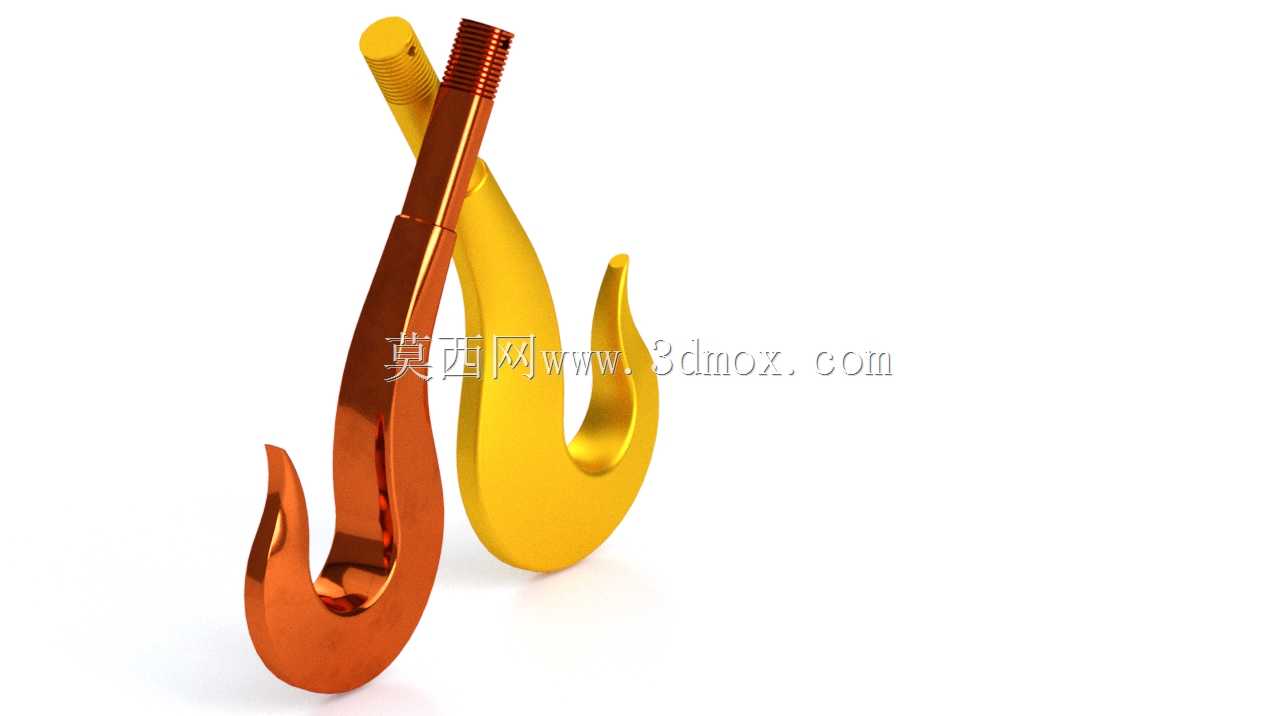

起重机吊钩三维结构设计练习模型

项目分类:起重机 发布时间:2024-12-23 ID:865561
  • 起重机吊钩三维结构设计练习模型
  • 起重机吊钩三维结构设计练习模型
  • 起重机吊钩三维结构设计练习模型

在起重作业场景里,吊钩是直接承载被吊重物的核心受力构件,从车间内的机床工件转运、港口的集装箱装卸,到建筑工地的建材吊装、仓储库区的重型货物堆垛,几乎所有涉及垂直起升、短距离水平移位的起重作业环节,都离不开吊钩作为末端执行构件来完成载荷的挂接与传递。日常作业中常见的单钩结构,适配多数中小吨位的起重工况,双钩结构则更多应用在大吨位起吊场景,通过对称受力降低单钩身的应力集中水平,避免长期重载下出现结构形变隐患。

从结构设计逻辑来看,吊钩的钩身曲率是整个设计的核心控制点,钩身的弯曲段不能采用简单的圆弧过渡,需要结合载荷作用线的位置,让钩身各个截面的弯曲应力、拉应力分布尽可能均匀,避免在钩尖附近或者钩颈位置出现应力极值点。钩身上部的螺纹段是和吊钩横梁、推力轴承配合的连接部位,螺纹的公称直径、螺距选择需要和额定起升载荷匹配,螺纹收尾处必须设计退刀槽与圆滑过渡结构,避免螺纹根部的应力集中成为疲劳断裂的起始点,毕竟起重作业中很多载荷是动态冲击载荷,起升制动、重物晃动都会带来额外的动载系数,不能单纯按照静载荷计算结构强度。

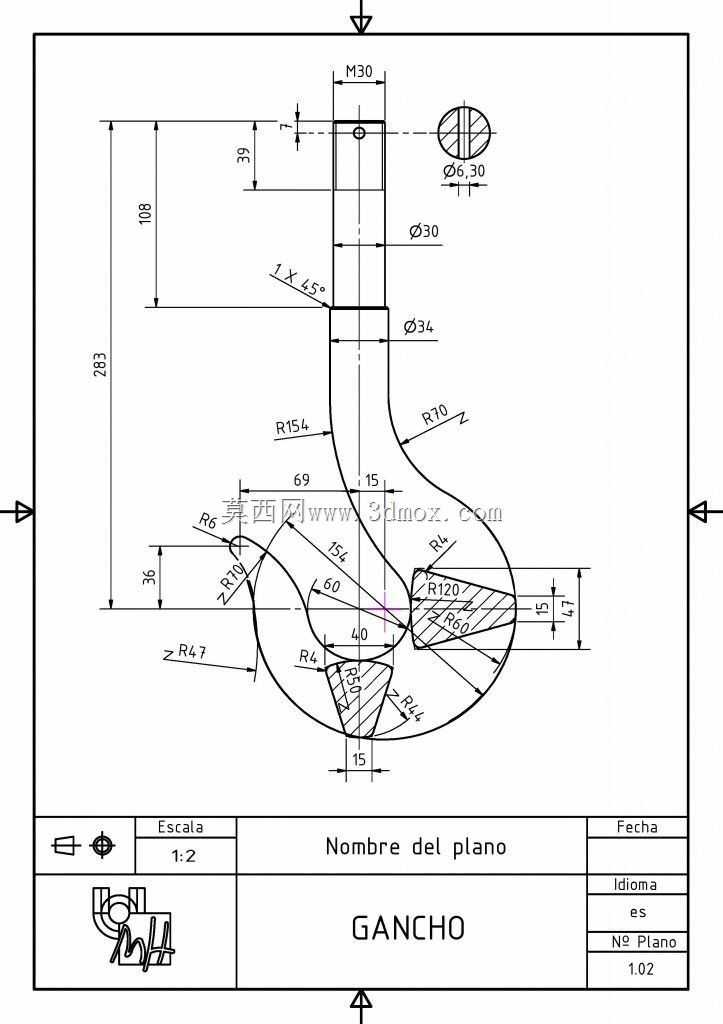

建模过程中,首先要确定吊钩的额定载荷对应的截面尺寸,钩身的危险截面在钩身弯曲段的内侧位置,这个位置同时承受拉应力与弯曲应力的叠加作用,建模时需要先绘制钩身的轮廓中心线,按照曲率变化逐段调整截面的尺寸,从钩颈位置到钩尖位置,截面直径逐步变化,保证各个截面的安全系数都在规范要求的范围内。钩尖位置需要设计防脱挡板的安装孔位,防脱挡板是起重作业的安全必备结构,能够避免吊索具在作业晃动过程中从钩口脱出,建模时要预留挡板的转动间隙与销轴安装位置,保证挡板可以灵活开合又不会出现过大的旷量。

安装边界层面,吊钩上部的螺纹段需要穿过吊钩横梁的安装孔,通过锁紧螺母固定,螺母上方需要设计开口销安装孔,避免作业过程中螺母受振动回转松脱,吊钩横梁两侧和滑轮组的侧板连接,配合推力轴承实现吊钩在水平面内的自由转动,方便起吊过程中调整重物的朝向,不需要额外扭转吊索。建模时需要注意钩身的开口尺寸要适配常用的吊索具规格,包括钢丝绳吊索、吊装带、卸扣的连接尺寸,开口过小会导致吊具挂接困难,开口过大则会增加钩身的弯曲力臂,无谓提升结构的受力水平。

实际建模练习时,要重点关注曲面过渡的连续性,钩身的弯曲曲面不能出现棱角或者曲率突变,否则在后续的有限元应力分析中会出现虚假的应力集中点,无法反映真实的结构受力状态。螺纹段的建模如果是用于装配验证,可以采用简化的螺纹修饰特征,如果是用于加工工艺验证,则需要绘制精确的螺旋扫描实体,保证螺纹牙型的尺寸精度和实际加工参数一致。钩身的所有棱边都需要做圆角处理,一方面是消除加工过程中的应力集中隐患,另一方面也避免尖锐棱边划伤吊索具,降低吊索的磨损速度,延长吊具的使用寿命。

从应用场景的适配性来看,这类吊钩结构除了应用在桥式起重机、门式起重机、汽车吊等常规起重设备上,也会经过尺寸调整后应用在电动葫芦、手拉葫芦等轻小型起重工具上,不同应用场景下的吊钩,除了额定载荷对应的尺寸差异,在防脱结构、旋转结构的设计上也会有细节区别,比如手拉葫芦的吊钩通常会设计成带安全舌片的结构,不需要额外的推力轴承,因为手拉葫芦的起升高度通常较低,对吊钩旋转的需求不高,而大吨位起重机的吊钩则会设计多滑轮组结构,配合多个滑轮分担钢丝绳的拉力,此时吊钩的钩身尺寸、横梁强度都需要对应提升。

建模过程中还要考虑后续的工艺可行性,钩身的加工通常采用锻造后热处理的工艺,所以建模时的壁厚要均匀,避免出现过大的截面突变,否则锻造过程中容易出现锻造缺陷,热处理过程中也会因为冷却速度不一致产生内应力,影响零件的结构强度。钩身的表面粗糙度要求不需要过高,但是受力截面的加工精度需要保证,尤其是和螺母配合的螺纹段、和横梁配合的轴段,尺寸公差要控制在合理范围内,保证装配后不会出现松旷或者卡滞的问题。
