同轴式齿轮减速传动结构工程图纸

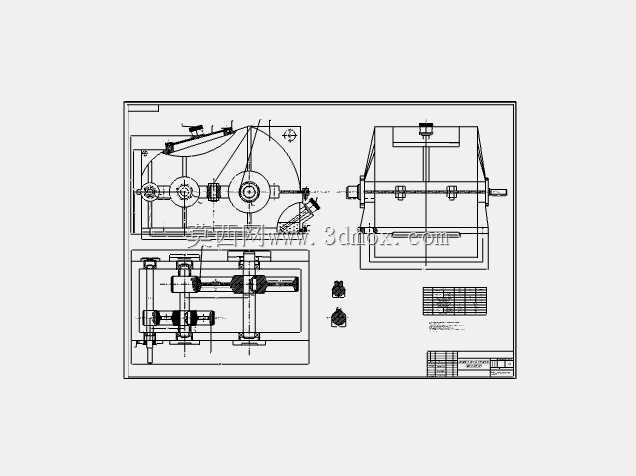

　　在工业传动系统的选型与结构设计工作中，减速类部件始终是动力匹配环节的核心组件，这套同轴式齿轮减速结构的设计图纸，完整呈现了多级圆柱齿轮啮合传动的布局逻辑，可直接作为三维建模、结构校核、安装适配的参考依据。从实际应用场景来看，这类减速结构广泛适配工业机器人关节驱动、外骨骼动力辅助单元、输送线动力端、小型工程机械行走机构等场景，核心作用是在动力源与执行端之间完成转速匹配与扭矩增益，解决常规动力元件输出转速过高、输出扭矩不足无法直接驱动负载的问题。

　　不同于行星减速结构的紧凑布局，这套采用平行轴圆柱齿轮传动的结构，在设计阶段优先考虑了加工工艺性与后期维护便利性，各级齿轮的中心距、轴段跨度、轴承安装位都做了标准化适配，箱体采用剖分式结构设计，上下箱体通过定位销与连接螺栓完成紧固，既保证了传动过程中箱体的刚性，也方便后期拆解检查齿轮啮合状态、更换润滑脂与易损密封件。从结构功能特性来看，这套减速结构的输入轴与输出轴采用同侧同轴布局，可大幅缩减传动单元的轴向安装空间，适配安装空间受限的设备场景；各级传动齿轮采用渐开线圆柱直齿设计，啮合过程无轴向分力，可降低轴承的轴向载荷选型要求，同时直齿齿轮的加工、检测难度更低，批量生产时的成本控制更有优势，传动效率可稳定维持在较高水平，适合中低转速、中等载荷的连续运转工况。

　　设计过程中，各级齿轮的传动比分配遵循了等强度原则，高速级采用小模数多齿数的齿轮组合，降低高速运转时的齿轮线速度与啮合冲击，低速级采用大模数少齿数的齿轮组合，承受输出端的大扭矩载荷，同时各级轴的受力点都做了对称布置，尽可能让轴承受力均匀，减少偏载导致的轴承早期磨损、齿轮断齿等失效风险。从安装边界与尺寸适配角度来看，图纸中完整标注了箱体的安装孔位间距、输入输出轴的轴径与伸出长度、键槽尺寸与公差、箱体的整体外形轮廓尺寸，设计人员在做整机布局时，可直接根据标注尺寸预留安装空间，输入轴端可通过联轴器与伺服电机、步进电机或者普通异步电机直连，输出轴端可通过键连接配合联轴器、链轮或者齿轮，将动力传递给执行机构；箱体底部的安装基面做了平面度公差要求，安装时可通过螺栓将减速单元固定在设备的安装机架上，保证运转过程中无额外振动偏移。

　　在三维建模过程中，可依据图纸的视图投影关系，先搭建各级轴、齿轮、轴承的参数化模型，再完成箱体、端盖、密封件、紧固件的装配，装配过程中需重点校核齿轮的侧隙、啮合接触斑点位置、轴承的预紧量是否符合设计要求，避免出现干涉或者传动卡滞的问题；同时这套结构的润滑方式采用脂润滑，无需额外设计复杂的油路结构，日常维护仅需定期补充润滑脂即可，适合运维条件有限的工业现场使用。在设备选型适配时，需要结合实际负载的转速要求、扭矩需求、工作制等级来校核各级齿轮的接触强度与弯曲强度，确认轴承的额定动载荷是否满足使用寿命要求，若应用在频繁正反转、冲击载荷较大的场景，还可对齿轮材质、热处理工艺做对应调整，比如将齿轮材质调整为20CrMnTi做渗碳淬火处理，提升齿面硬度与抗冲击能力，适配更严苛的工况需求。
