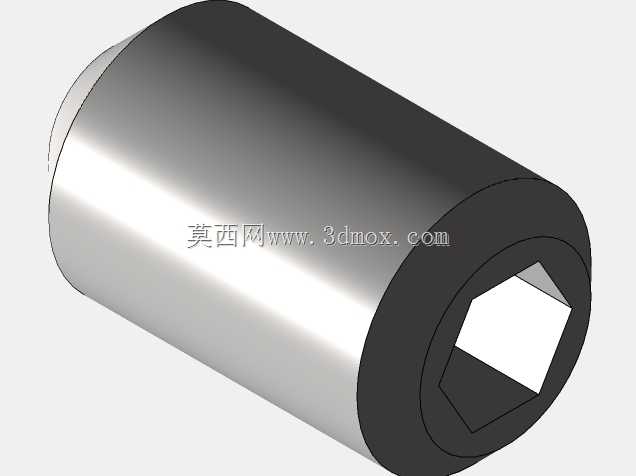

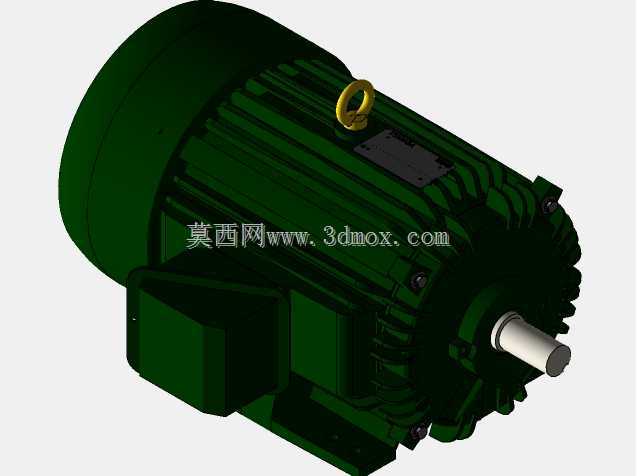

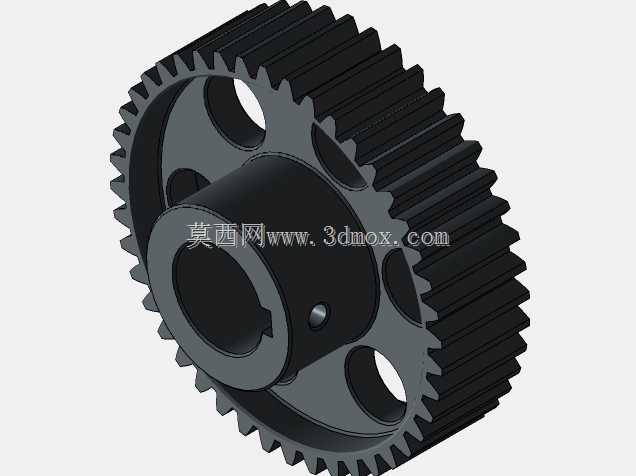

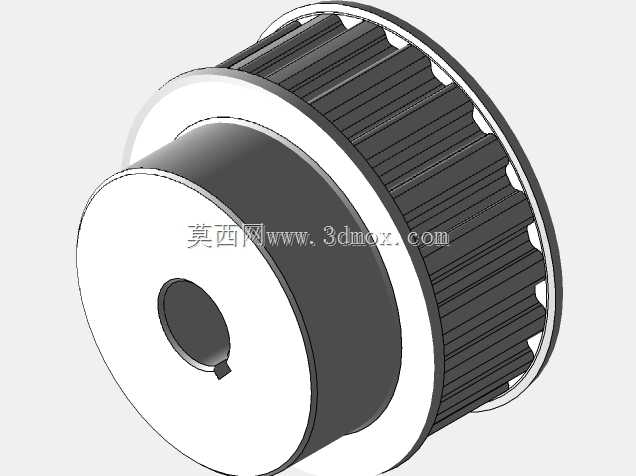

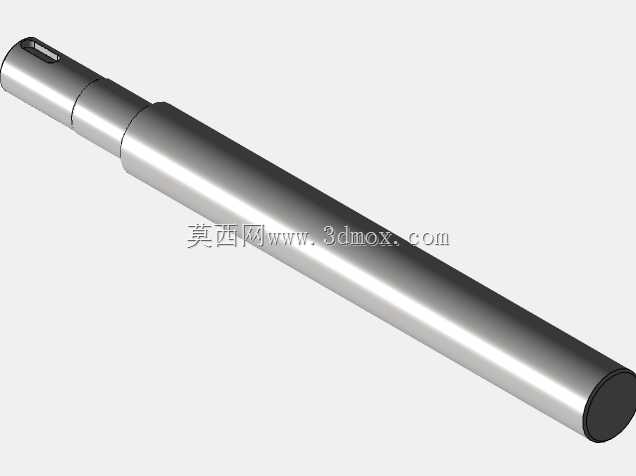

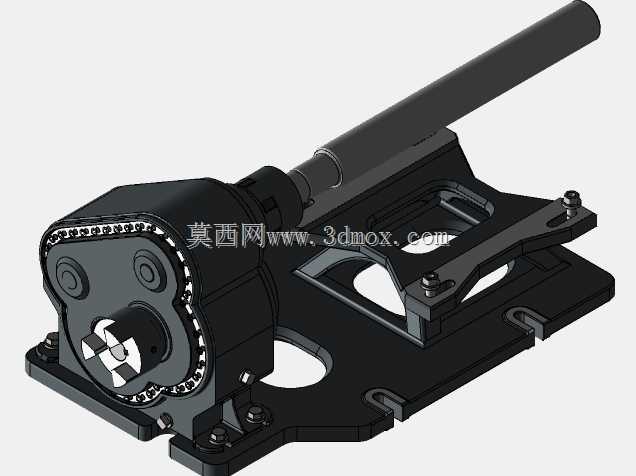

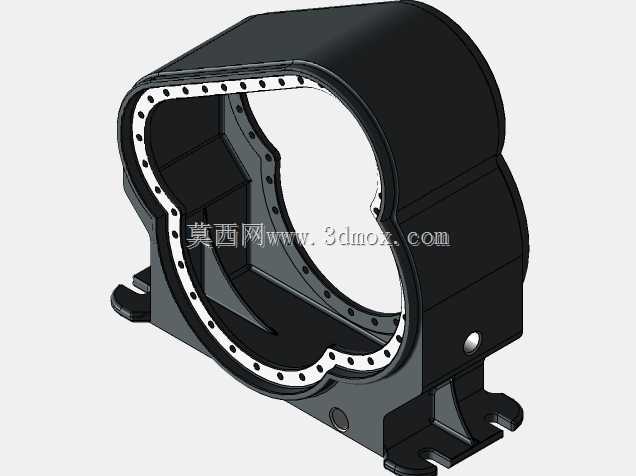

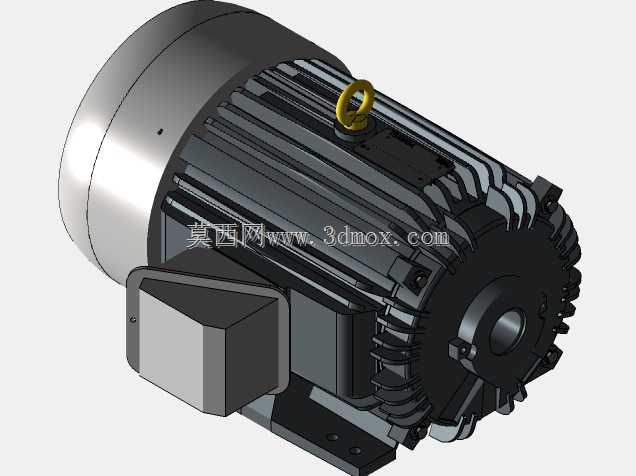

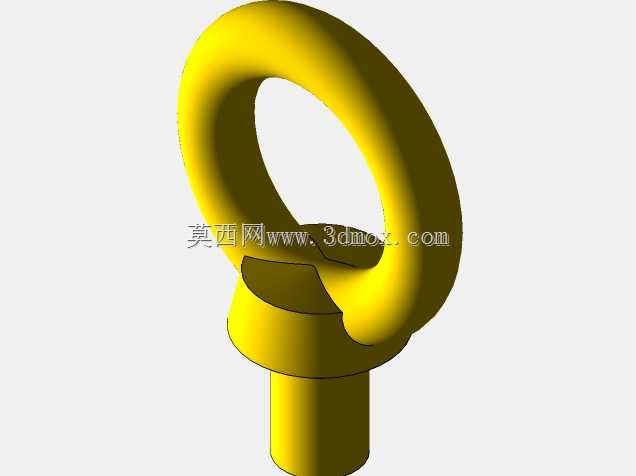

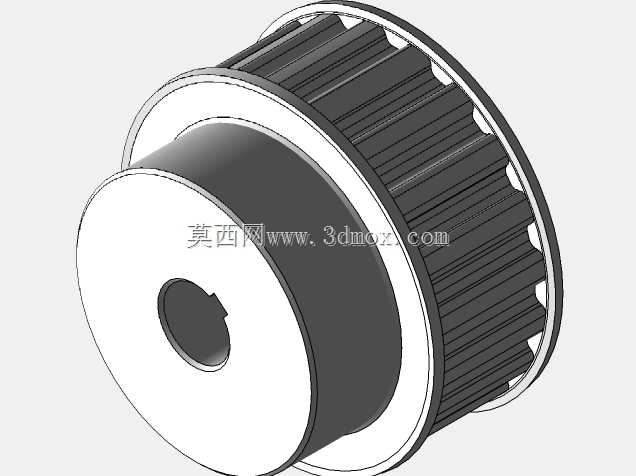

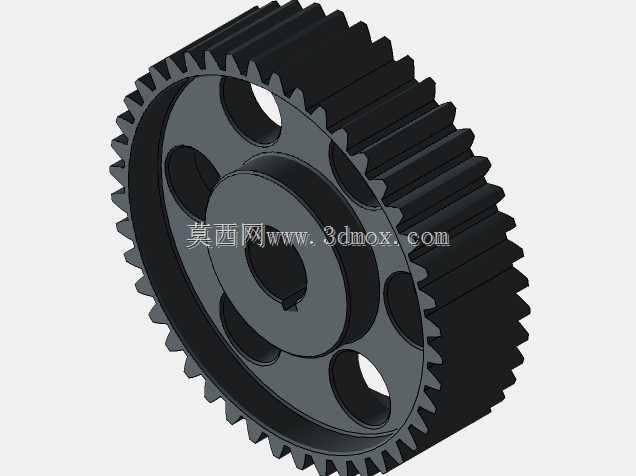

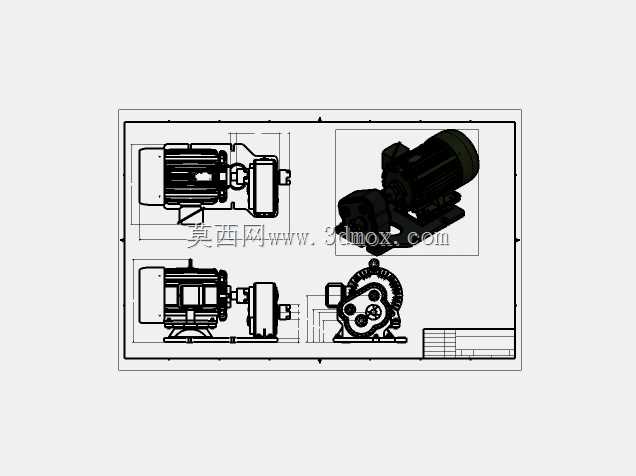

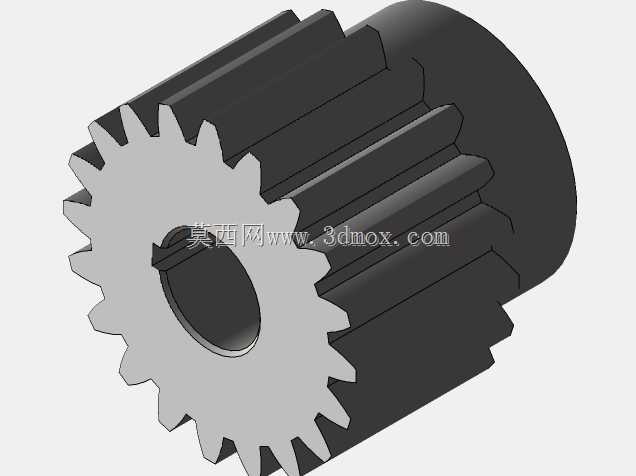

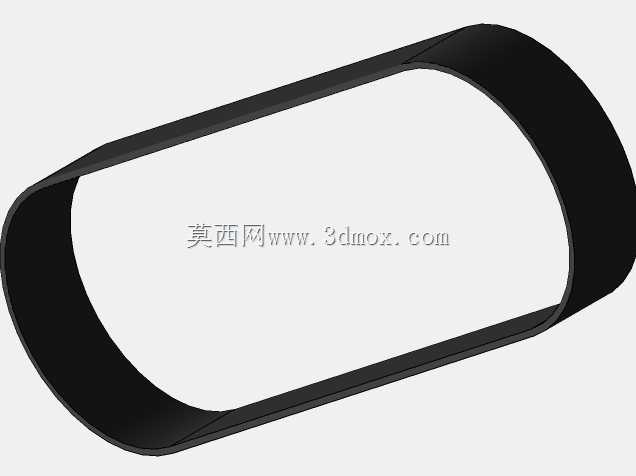

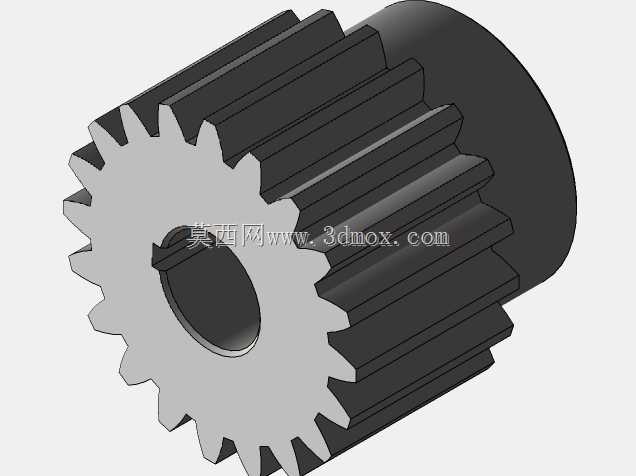

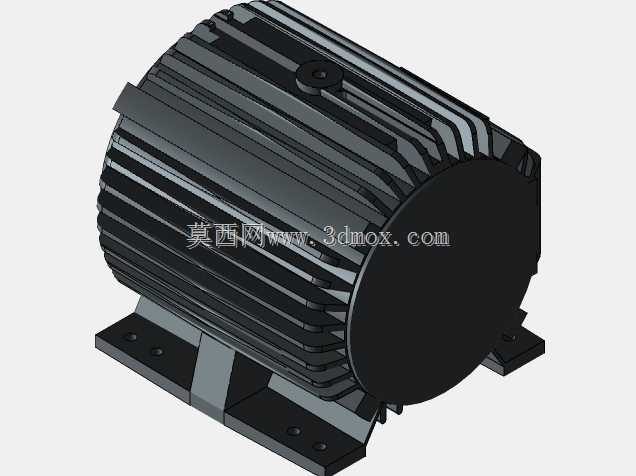

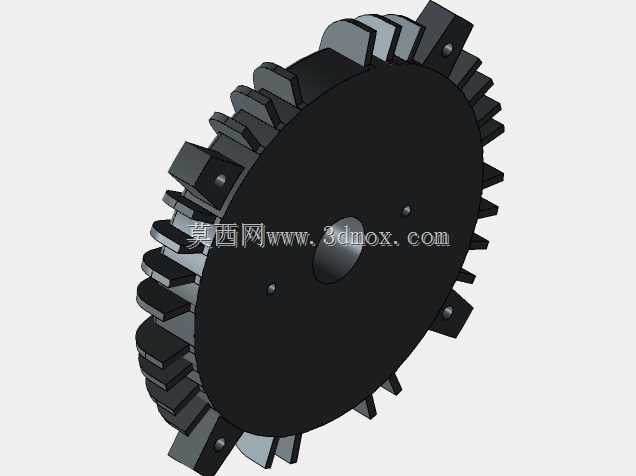

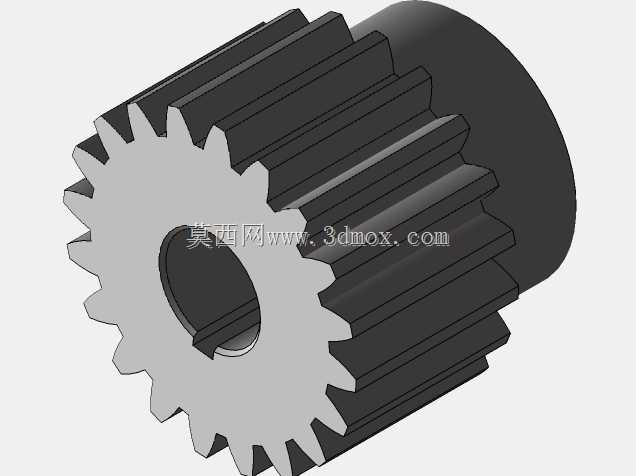

这款减速齿轮箱的核心传动比设定为6.05,适配东芝10HP规格交流电机的安装接口,主要面向工业带锯类设备的动力传输场景,也可拓展至其他需要中等减速比、稳定扭矩输出的通用工业设备动力端改造或新机配套场景。从传动链路设计来看,动力输入端通过1:1传动比的同步齿形带连接电机轴,这一结构并非用于变速,而是作为牺牲式过载保护环节,当输出端遭遇突发卡滞、负载超过阈值时,同步带会先发生打滑或断裂,避免齿轮组、电机轴承受过大冲击载荷损坏,降低核心部件的维修更换成本。同步带之后的两级齿轮减速分别承担2.2:1与2.75:1的传动比,两级减速的齿轮参数经过匹配调校,总传动比误差控制在工业允许范围内,可保证输出转速稳定在设计区间内。

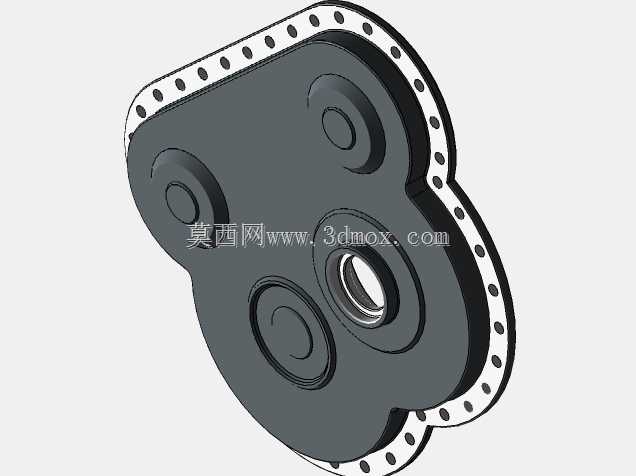

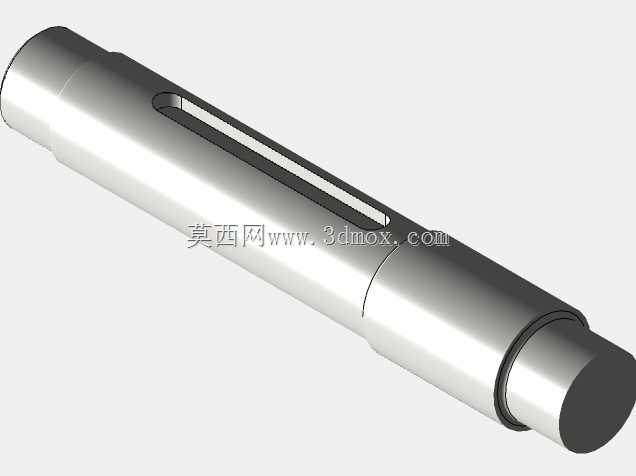

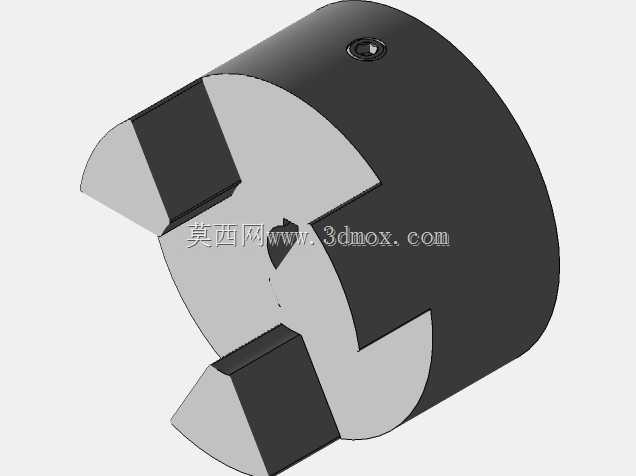

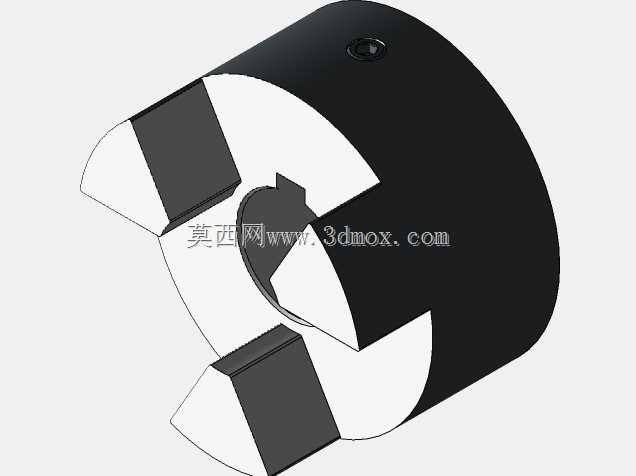

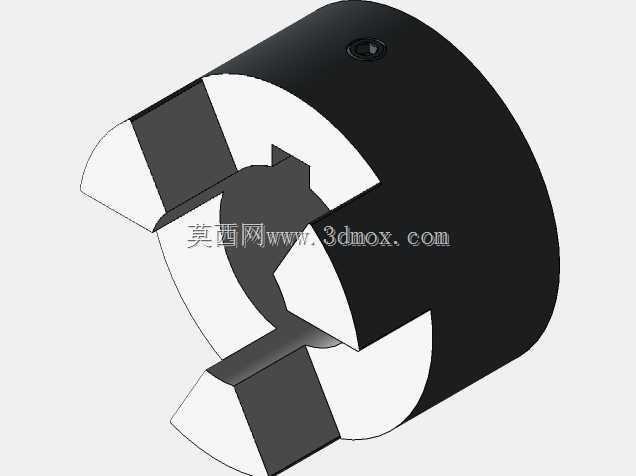

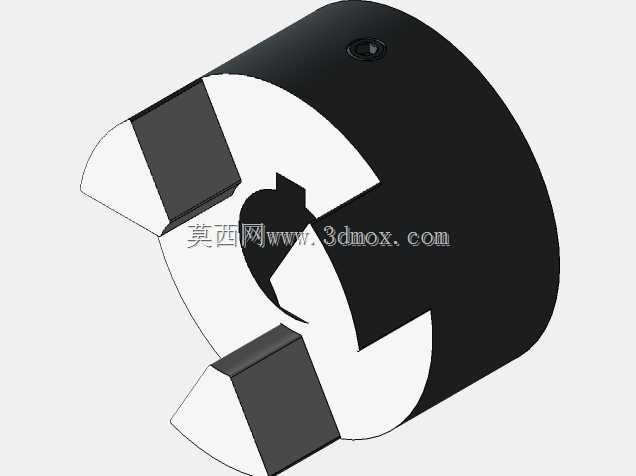

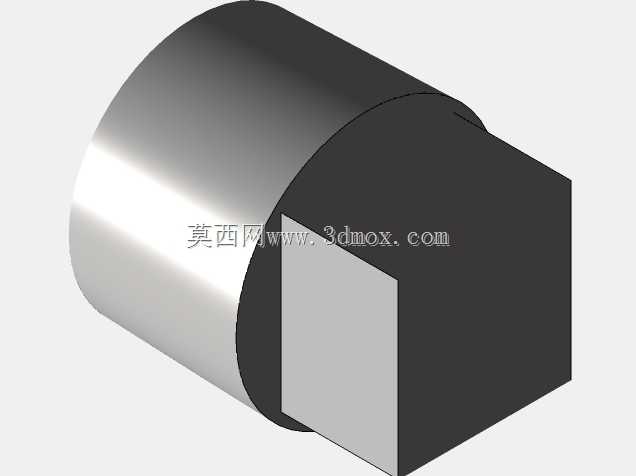

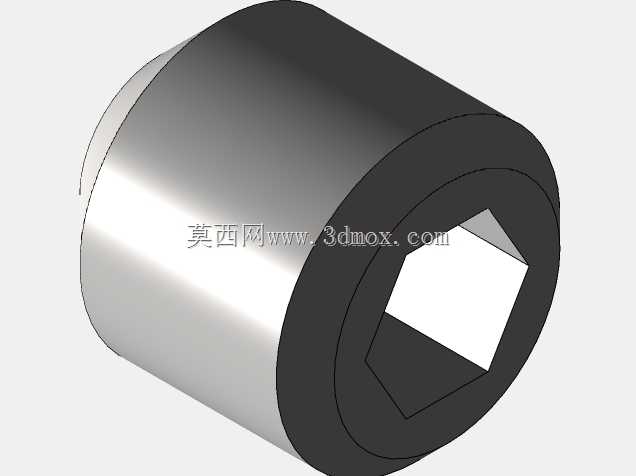

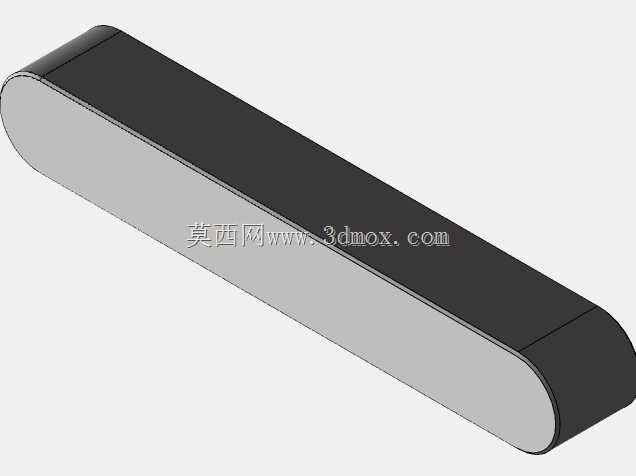

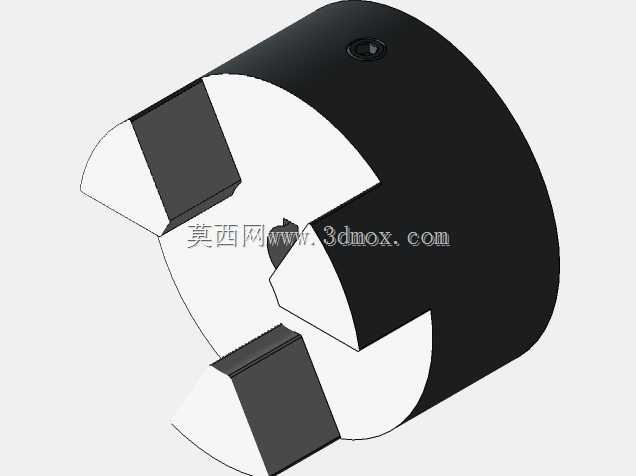

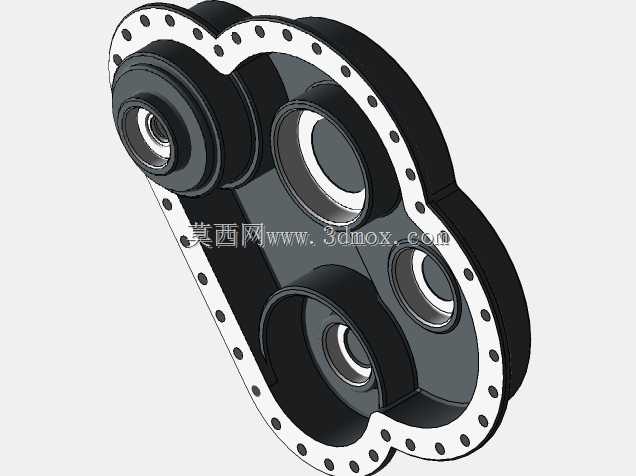

输入与输出轴端均配备爱悦型弹性联轴器,这类联轴器对轴系安装的同轴度误差有较好的补偿能力,可抵消设备运行过程中因机架振动、基础沉降带来的轴系偏移,降低轴承受力,延长传动组件的整体使用寿命。齿轮箱壳体上预留了位置合理的填充塞与排放塞,填充塞位于壳体上部便于加注润滑油的位置,排放塞设置在壳体腔室最低点,可在维护时彻底排空箱内旧润滑油与沉积的金属磨屑,日常运维操作无需拆解箱体,大幅降低现场维护的工作量。从安装边界来看,齿轮箱的输入法兰完全匹配对应型号东芝电机的安装止口与螺栓孔位,无需额外制作转接法兰即可完成电机与齿轮箱的对接,输出轴的轴径、键槽尺寸按照工业带锯的动力输入接口设计,也可根据实际配套设备的需求对接不同规格的传动轮或执行组件。

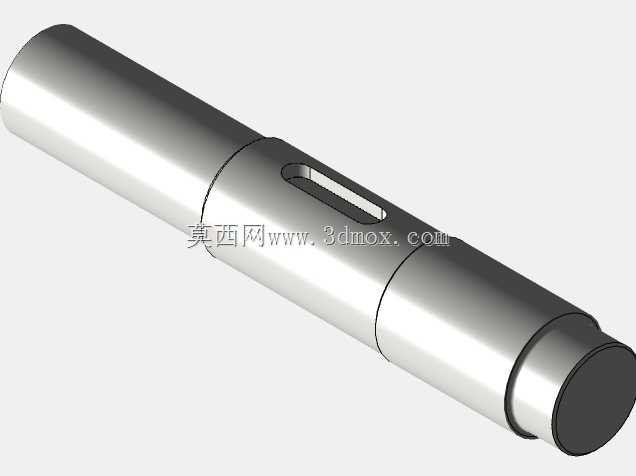

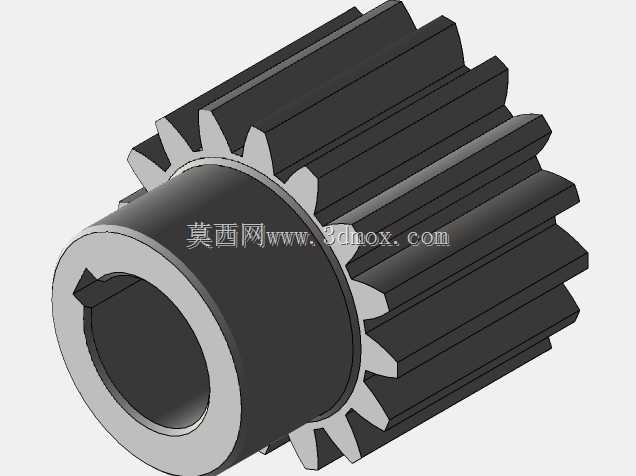

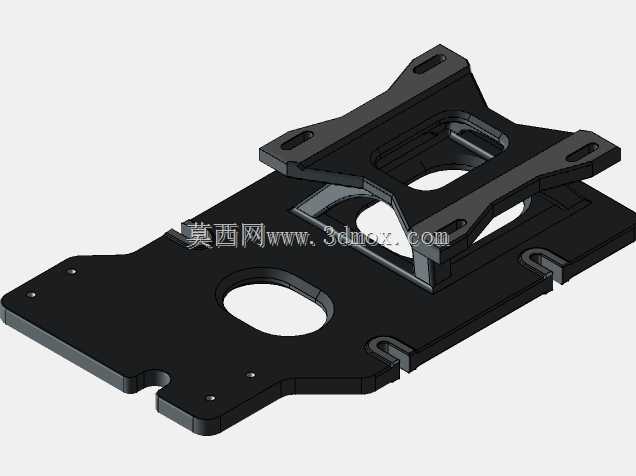

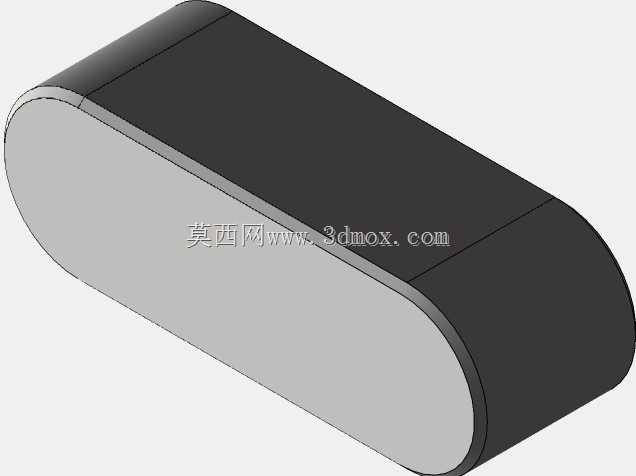

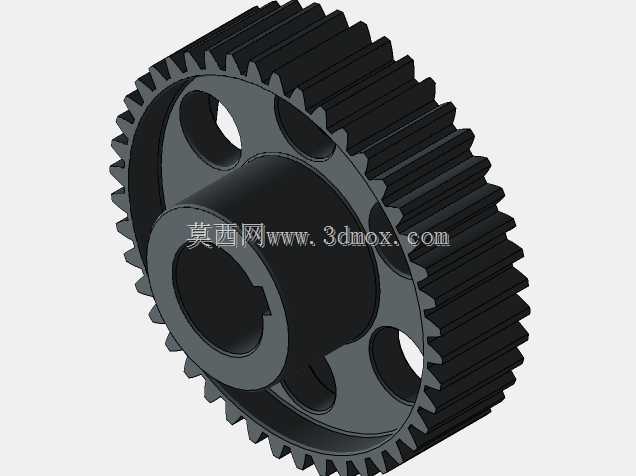

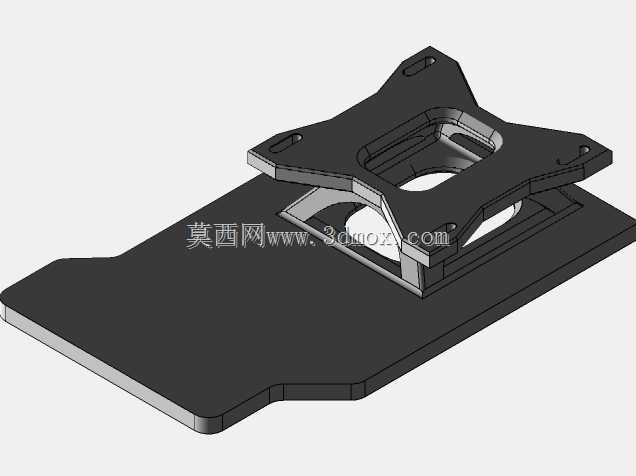

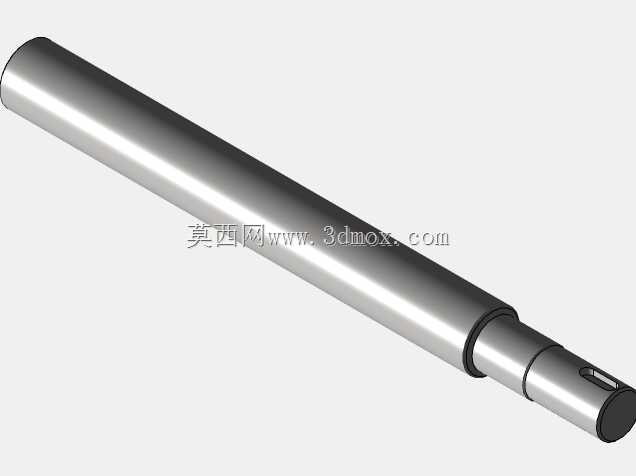

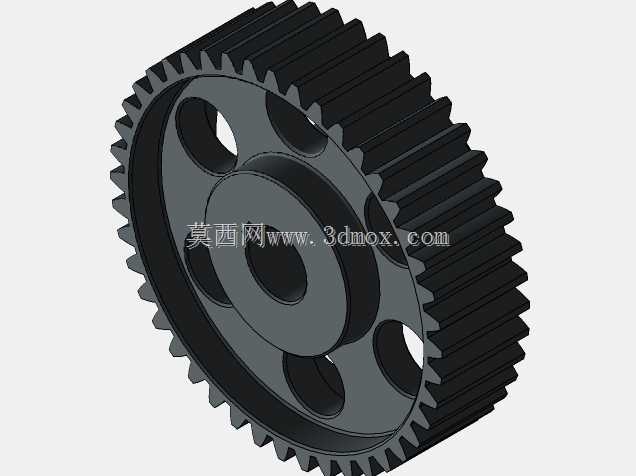

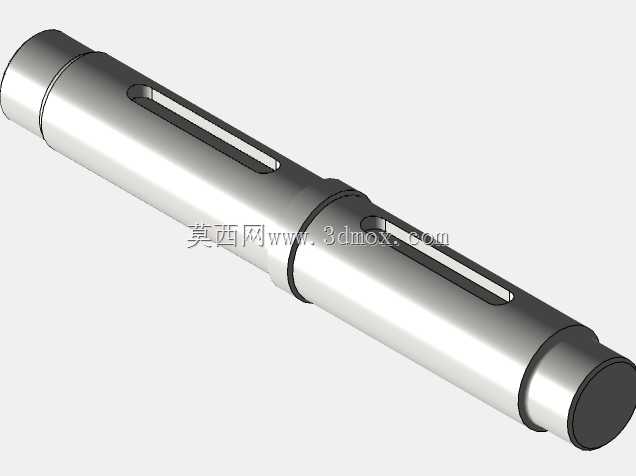

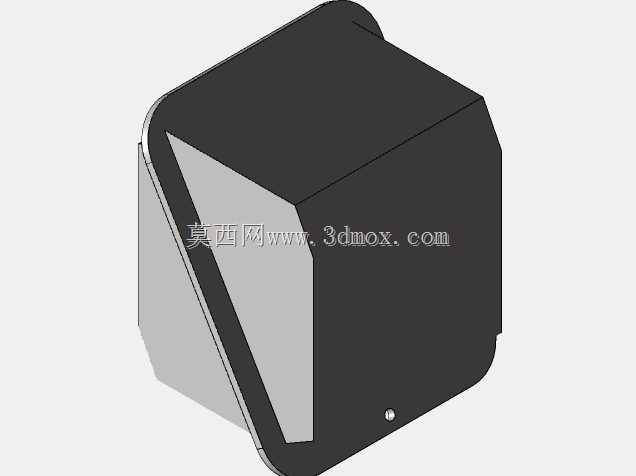

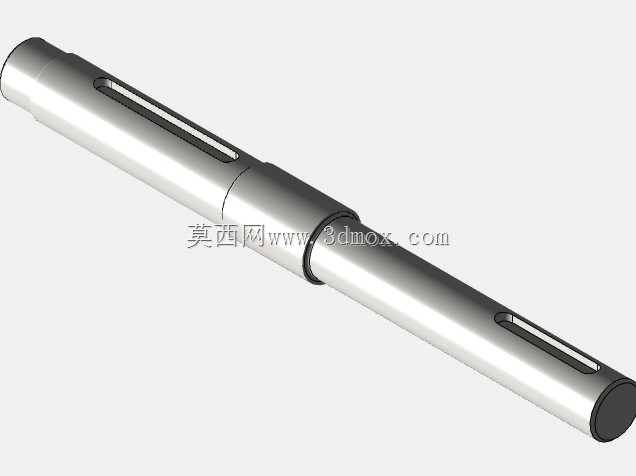

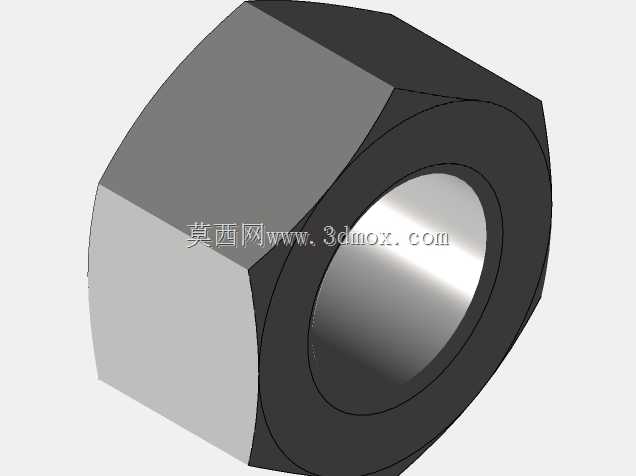

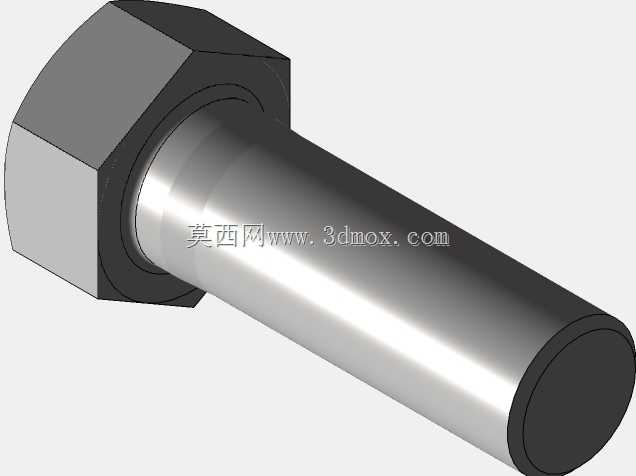

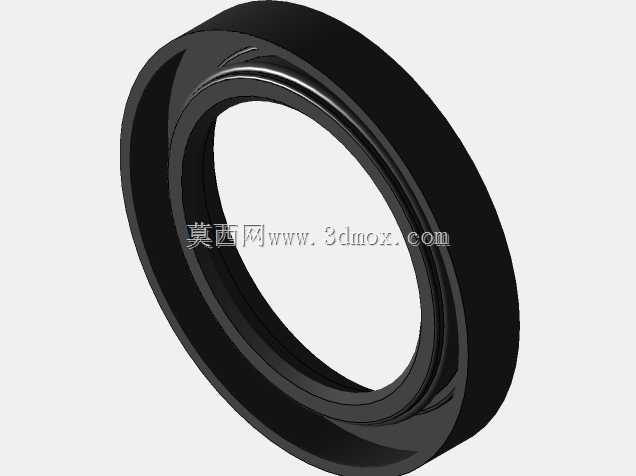

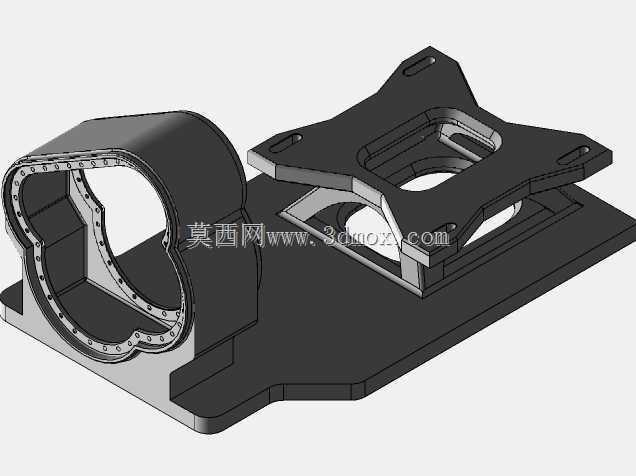

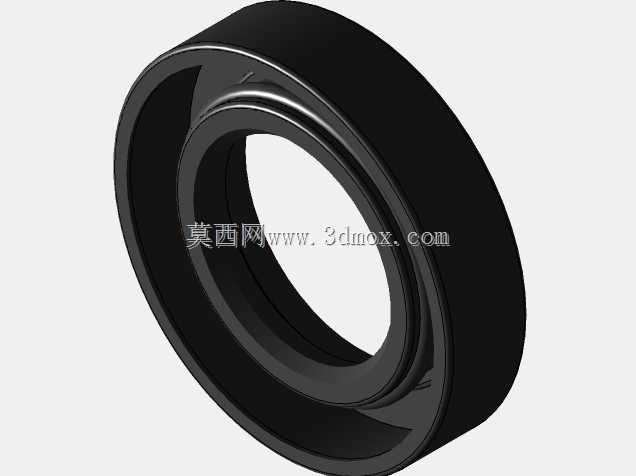

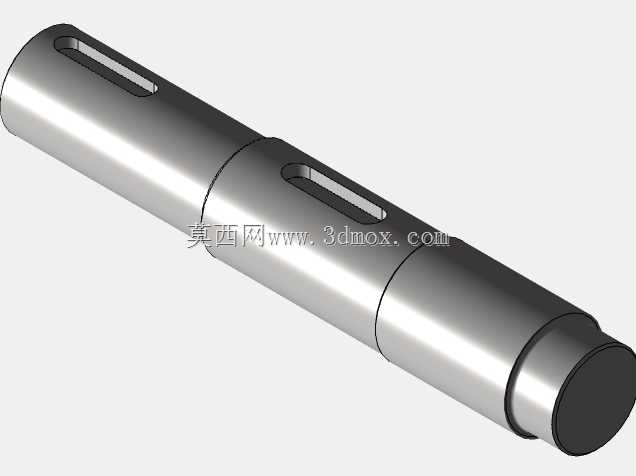

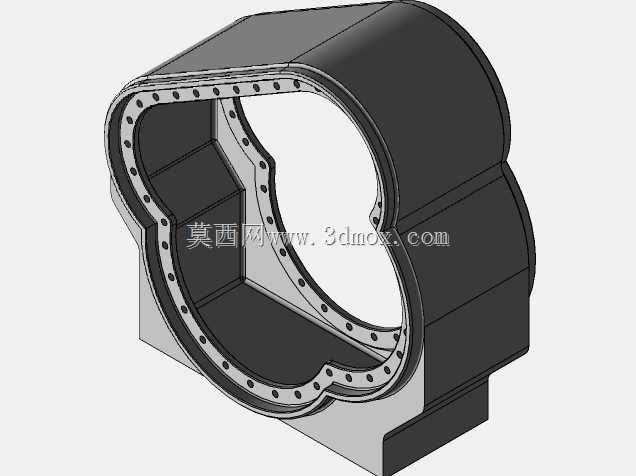

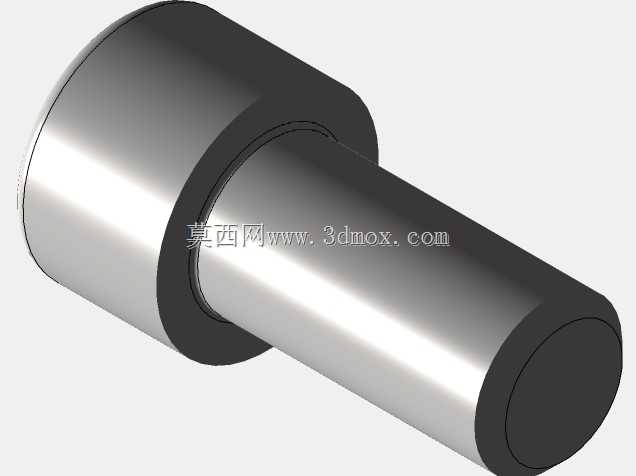

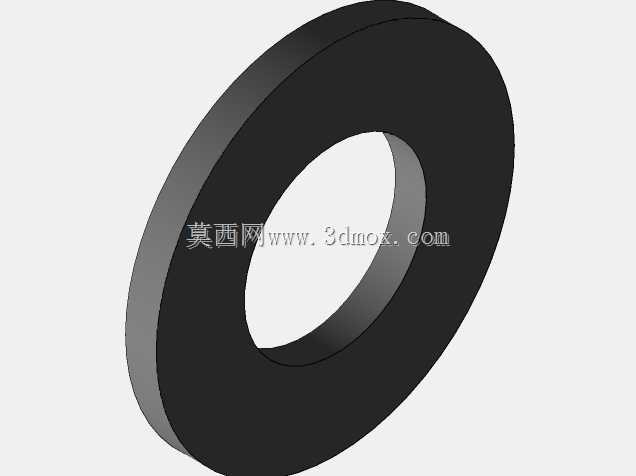

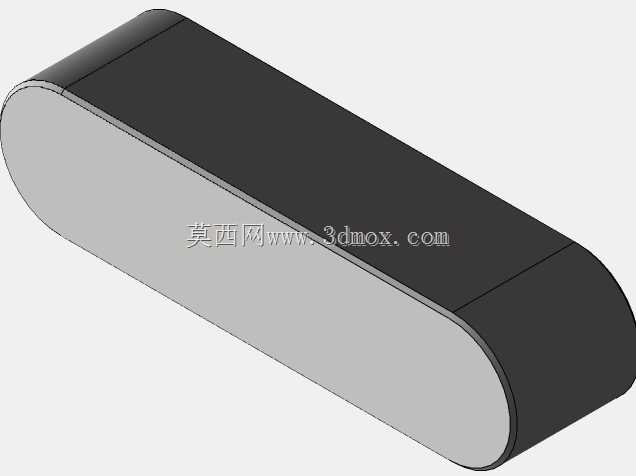

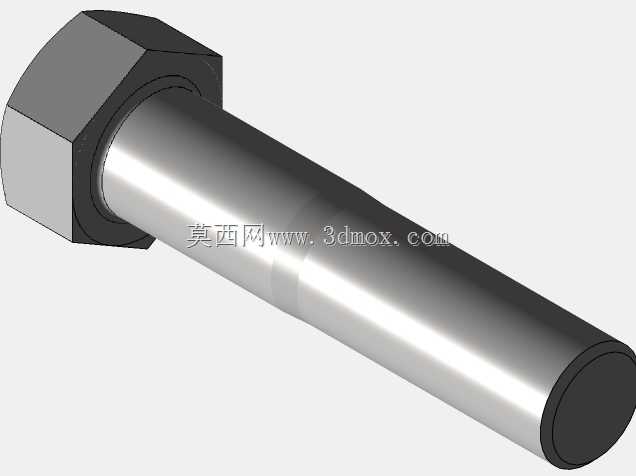

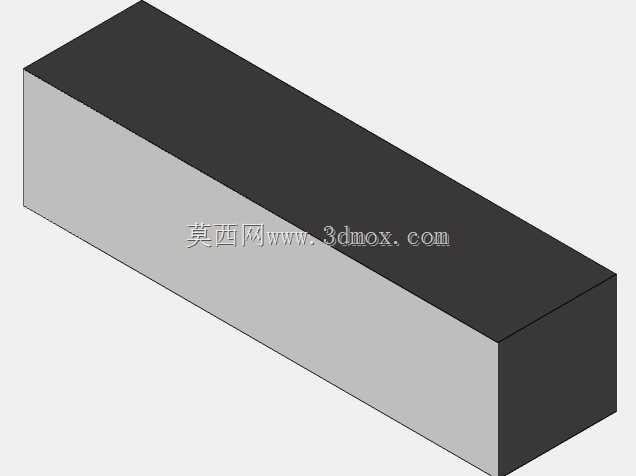

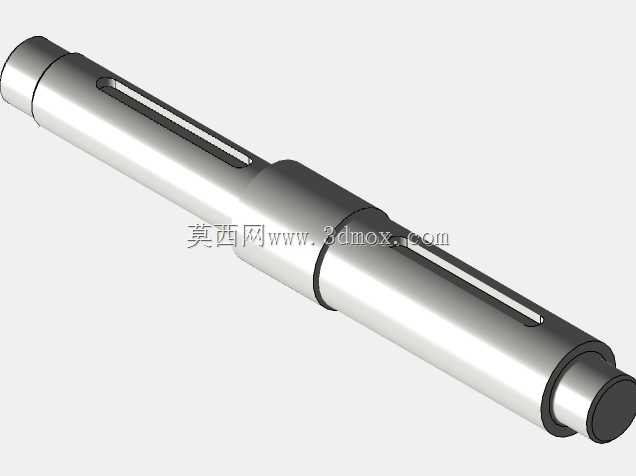

建模过程中所有零件均参考市售标准工业件的实际尺寸绘制,仅对非核心的外观细节做了简化处理,零件之间的装配约束完全按照实际装配关系设置,可通过约束驱动模拟齿轮箱的实际运转状态,直观观察齿轮啮合、轴系转动的全过程。齿轮、轴类零件的结构设计充分考虑了加工工艺性,轴肩过渡位置设置了合理的圆角,避免应力集中,齿轮的齿宽、模数参数经过强度校核,可满足额定负载下的长期运转需求。箱体的加强筋布局经过优化,在保证整体刚性的前提下尽可能控制箱体重量,安装脚的螺栓孔位置、孔径均按照通用工业安装标准设置,可直接固定在常规规格的设备机架或安装底座上,无需额外加工适配的安装板。

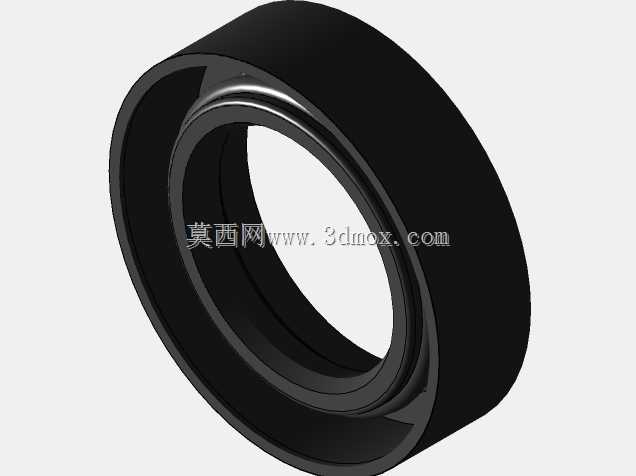

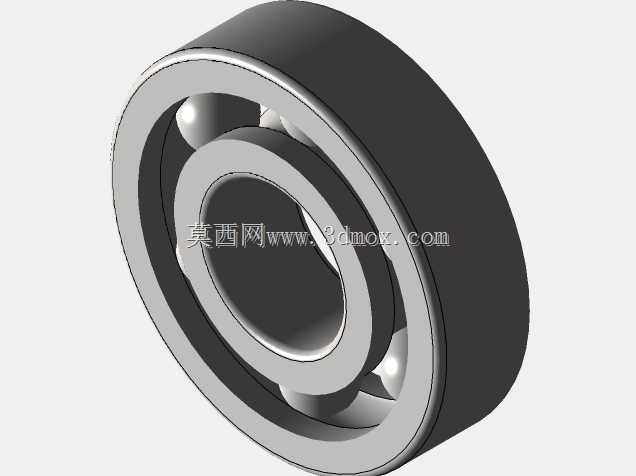

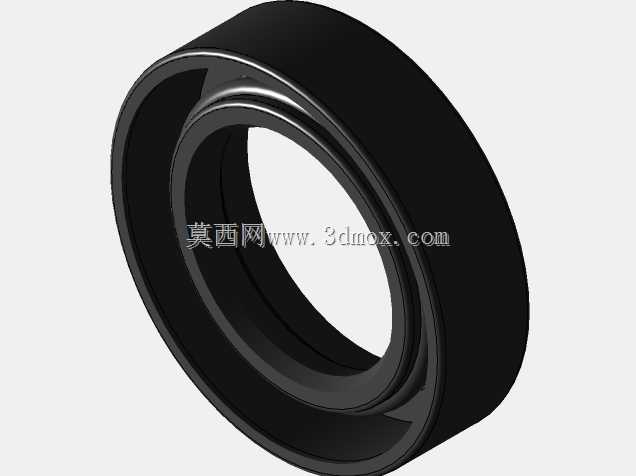

箱体内腔的油道设计可保证齿轮运转时带起的润滑油能够顺利到达各个轴承位置,实现飞溅润滑,无需额外配置强制润滑系统,简化了整体结构,降低了设备制造成本与后期维护复杂度。输入端同步带的张紧结构预留了调节行程,安装时可通过调整电机安装位置实现同步带张紧力的调节,长期使用出现皮带松弛后也可快速调整张紧力,无需拆解齿轮箱主体结构。
