在各类工业传动系统的轴系布局中,平行轴联轴器是解决两平行轴间动力传递、补偿安装与运行偏差的核心部件,广泛应用于输送设备、轻工机械、小型动力单元、机床辅机等存在平行轴传动需求的场景中。这类联轴器的核心作用,是在两根轴线存在固定平行偏移的轴系之间,稳定传递旋转扭矩,同时抵消轴系加工、安装过程中产生的形位公差,避免轴端承受额外的附加弯矩,延长轴承、轴类零件的整体使用寿命。

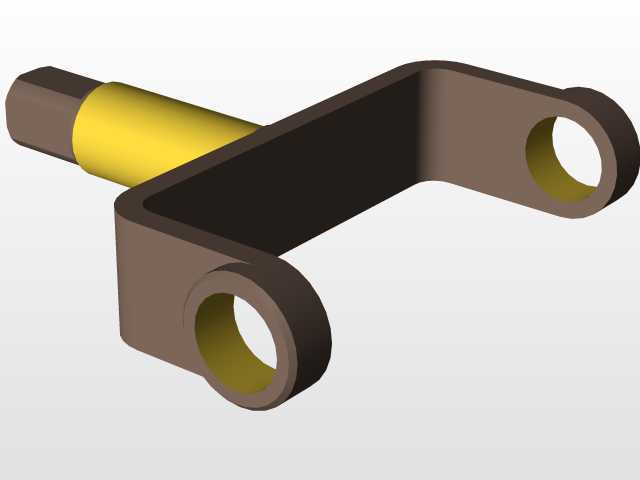

从功能特性来看,这款平行轴联轴器采用偏心盘配合传动销的结构形式,区别于传统刚性联轴器对同轴度的严苛要求,其结构可在两轴轴线保持固定平行距的工况下实现连续动力传输,传动过程中无明显冲击,传动效率稳定在较高水平。联轴器的主体结构分为三个核心部分:分别与主动轴、从动轴配合的两个轴毂,以及中间的偏心传动盘。轴毂内孔根据适配轴径设计有标准键槽,可通过平键实现与轴端的周向固定,轴毂端面沿圆周方向均匀分布传动销孔,与中间偏心盘上的对应销孔形成滑动配合,传动销与孔之间预留有合理的配合间隙,既保证传动过程中无卡滞,又能控制传动回差在允许范围内。
设计过程中,首先需要根据目标传动场景的额定扭矩、最高转速确定各部件的材料选型与尺寸参数:轴毂与传动销采用中碳钢调质处理,保证足够的抗扭强度与耐磨性能,中间偏心盘可根据载荷等级选用铝合金或中碳钢,在满足强度要求的前提下尽可能降低转动惯量,适配中高速传动场景。偏心盘的偏心距需要严格匹配两轴的设计平行偏移量,偏心距的公差控制在IT7级以内,避免因偏心距偏差导致传动过程中产生附加振动。传动销的数量通常设置为3到6个,沿圆周均匀分布,销的直径根据接触应力计算确定,保证在峰值扭矩下销的剪切应力、销孔的挤压应力均在材料许用范围内。
外形尺寸与安装边界方面,这类联轴器的外径通常根据传递扭矩大小从几十毫米到两百余毫米不等,整体轴向长度紧凑,适合安装空间受限的轴系布局。安装时需要先将两个轴毂分别通过键连接固定在主动轴与从动轴的轴端,调整两轴的平行度与轴向间距,保证两轴的平行偏移量与联轴器设计偏心距匹配,再装入中间偏心盘,穿入传动销并做好轴向防脱固定,可采用卡簧或轴端挡圈对传动销进行限位,防止运行过程中销窜出脱落。安装完成后需要手动盘车检查转动灵活性,确认无卡滞、无异常摩擦点后再进行空载试运转。
在实际工况应用中,这类平行轴联轴器不具备角向与轴向补偿能力,因此安装时需要严格控制两轴的角向偏差与轴向窜动量,角向偏差需控制在0.5度以内,轴向窜动量不超过1mm,避免额外载荷作用在传动销上导致部件过早失效。日常维护过程中,需要定期检查传动销与销孔的磨损情况,当配合间隙超过设计允许值时及时更换传动销,避免因间隙过大导致传动冲击增大,影响整个传动系统的运行稳定性。相较于齿式联轴器、膜片联轴器等其他可补偿偏移的联轴器,这款平行轴联轴器结构简单,加工成本低,装拆维护便捷,在中低扭矩、转速不超过1500rpm的平行轴传动场景中具备很高的性价比,尤其适合小型自动化设备、包装机械、输送线动力端等对安装空间、成本控制有明确要求的应用场景。设计建模过程中,所有配合面的尺寸公差、形位公差都需要严格按照机械设计手册的相关要求设定,装配关系完全按照实际安装顺序搭建,可直接用于后续的工程图导出、干涉检查与运动仿真验证,帮助设计人员快速完成轴系传动部分的方案验证与优化调整。
