教学实训用木质活页夹结构设计

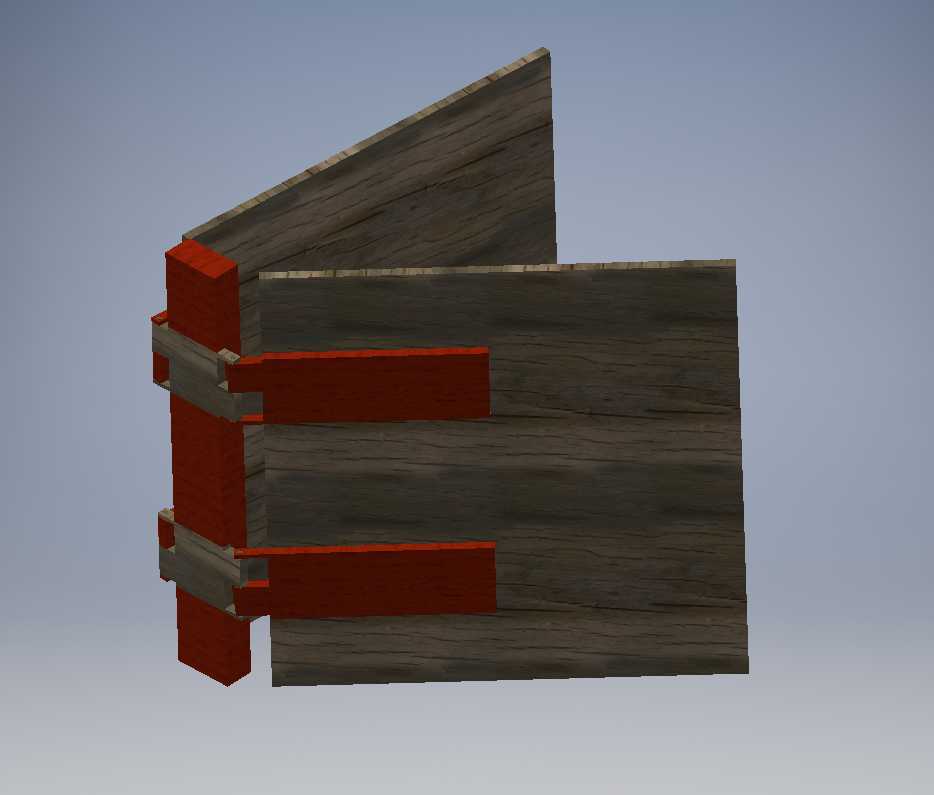

　　该木质活页夹结构最初面向院校实训场景开发，核心服务于机械结构认知、手工构件装配的教学需求，区别于常规金属或塑料材质的商用活页夹，整体采用全木质构件组合，可直观展示铰接开合、限位锁止的基础机械原理，适合作为低年级机械类专业学生接触实体结构装配、理解运动副约束的入门实训载体。从实际使用场景来看，该结构除教学演示用途外，也可经过尺寸缩放适配手工文创类活页本册的装订需求，依靠木质材料的温润质感区别于工业化量产的塑料、金属活页夹，适配手账、定制本册、手工纪念册的装订场景。结构设计上摒弃了常规活页夹使用的金属弹簧、金属夹片构件，完全依靠木质构件的榫卯拼接与过盈配合实现夹页功能，开合部位采用多段凸榫与凹槽配合的铰接结构，转动过程中无额外金属销轴，依靠木质构件自身的加工精度实现转动副的约束，开合角度可在0到120度区间内任意停留，夹合状态下依靠侧边横向木质压条的过盈量实现对纸张的压紧，压紧力均匀分布在压条与纸张接触的整条边上，不会出现局部压力过大导致的纸张压痕或破损问题。

　　设计过程中优先考虑了木质材料的加工特性，所有构件均采用平面铣削即可完成加工，无需复杂的五轴加工或曲面成型工艺，适合实训场景下学生使用常规木工设备或激光切割机完成构件制作，装配过程无需额外粘接剂或金属紧固件，完全依靠榫卯结构的互锁实现整体组装，装配完成后可反复拆装，方便教学过程中拆解展示内部配合关系。外形尺寸方面，整体闭合状态下适配常规A5幅面本册的装订需求，侧边铰接部位的总厚度控制在28mm以内，不会额外增加本册的收纳厚度，安装边界上，夹页部位的压条长度与本册装订边长度匹配，压条与夹身的配合间隙控制在0.2mm以内，既保证开合过程无卡滞，也避免间隙过大导致的纸张从侧边滑脱。

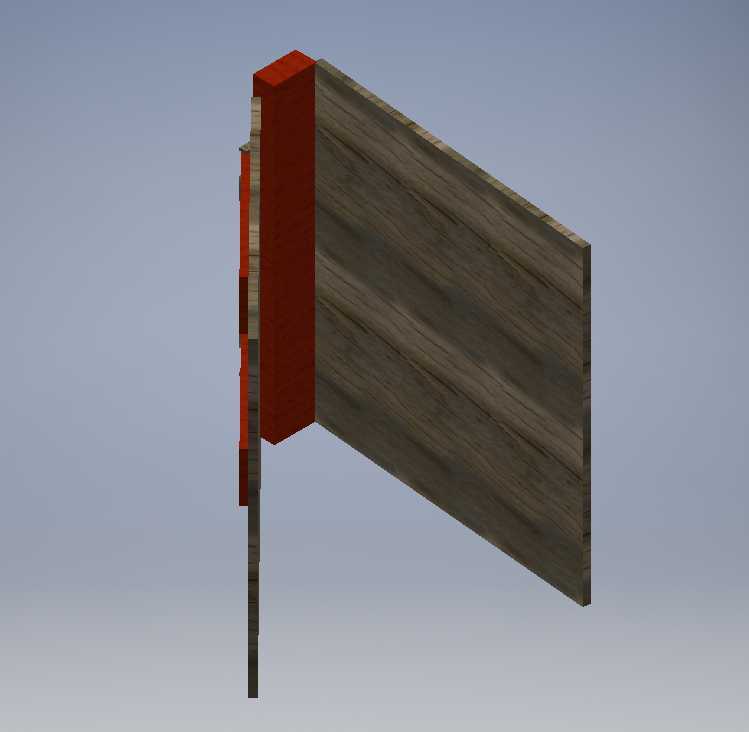

　　夹身的两片木质夹板采用等厚板材加工，表面无额外凸起结构，平放时可完全贴合桌面，书写过程中不会出现局部硌手的问题，侧边的红色木质压条除提供夹紧力外，也作为开合操作的施力部位，压条表面做了圆角处理，操作时无需担心木质毛刺划伤手部。结构的运动逻辑上，开合过程中铰接部位的多段榫卯同步转动，每段榫卯的接触面积均等，长期使用过程中不会出现局部磨损过大导致的松动问题，夹合状态下横向压条嵌入夹板侧边的凹槽内，压条表面与夹板侧面齐平，收纳时不会出现勾挂其他物品的问题。

　　针对木质材料可能出现的温湿度变形问题，设计时在铰接榫卯的配合面预留了0.1mm的变形余量，在常规室内温湿度环境下不会出现胀死或松动的问题，若用于高湿度环境，可在构件表面涂刷木蜡油做封闭处理，进一步提升结构的环境适应性。从建模逻辑来看，所有构件均采用参数化草图驱动，调整夹板长度、压条厚度、榫卯配合余量等参数即可快速适配不同幅面、不同装订厚度的活页夹需求，无需重新构建整体结构，可直接衍生出适配A4、B6等不同幅面的系列化结构，也可将木质材质替换为亚克力、密度板等其他板材，适配不同加工条件下的制作需求。
