多姆精英电源类基座壳体结构设计

该壳体结构属于电源类设备的内部承载基座，主要应用于小功率电源变换装置的内部装配场景，作为核心承载件承担内部元器件定位、绝缘隔离与结构防护的作用。从实际装配逻辑来看，这类基座通常安装在电源设备的下半壳体内腔，直接与设备外壳通过周向定位结构配合，不需要额外增加转接固定件，能有效缩减整机组装的工序步骤。

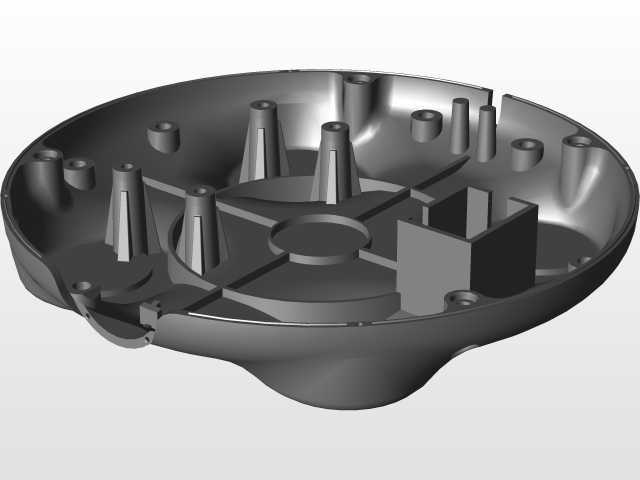

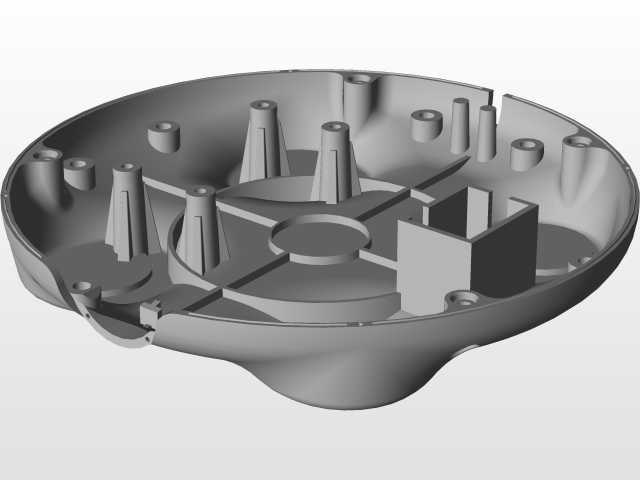

结构设计上，壳体采用盘式浅腔构型，整体轮廓为带弧度过渡的类圆形，周向边缘做了薄边翻边处理，翻边处预留的卡扣缺口可直接与上盖的卡扣结构卡合，省去螺丝固定的装配成本，同时能保证上下壳体配合后的接缝均匀度，避免出现装配错位导致的外观缝隙不均问题。内腔的支撑柱采用锥形加强结构，柱体根部做了大圆角过渡，能有效降低注塑成型时的应力集中问题，避免支撑柱在受螺丝锁紧力时出现根部开裂的情况，每个支撑柱的顶端都预留了螺丝孔位，孔位深度经过精确计算，锁紧后螺丝不会穿透支撑柱触碰下方的电路板或元器件。

内腔的分隔筋采用十字交叉布局，将整个内腔划分为多个独立的功能区域，其中方形隔离腔专门用于放置体积较大的方形元器件，比如整流桥、滤波电容组这类需要独立绝缘隔离的部件，隔离筋的高度与支撑柱顶端保持齐平，装配后上方的电路板压在支撑柱与隔离筋顶端，能给电路板提供均匀的支撑力，避免电路板受外力时出现弯曲变形。周向分布的小型定位柱分为两种规格，直径较粗的用于定位主电路板的安装孔，直径较细的用于定位内部小型绝缘片或者导线走线槽，不同直径的定位柱能从结构上防呆，避免组装时出现零件装反、装错位置的问题。

从安装边界来看，壳体的最大外轮廓尺寸适配常规小功率电源的外壳内径，周向的弧度与外壳内壁的弧度完全贴合，装配后不会在壳体内出现晃动，底部的弧形凸起结构是为了适配外壳外部的造型弧度，同时能增加壳体底部的结构强度，避免壳体受外部挤压时出现凹陷变形。内腔的所有棱角位置都做了R0.5以上的圆角处理，一方面是满足注塑成型的工艺要求，避免尖角位置出现填充不足、飞边过多的问题，另一方面也能避免组装时尖锐棱角划伤导线绝缘层，造成电路短路的安全隐患。

在实际使用场景中，这类基座需要承受电路板、元器件的整体重量，同时要耐受设备长期工作产生的温度变化，因此结构设计时在支撑柱与壳体底面的连接位置做了加厚处理，筋位的厚度均匀控制在1.5mm-2mm之间，既不会因为壁厚过厚导致注塑时出现缩痕，也不会因为壁厚过薄导致结构强度不足。走线位置预留的缺口都做了圆滑过渡，导线从缺口穿出时不会被棱角磨损，同时缺口的尺寸刚好能容纳常规规格的护线套，不需要额外做扩孔处理。

设计过程中优先考虑了组装效率与长期使用的可靠性，所有的固定结构都采用一体化注塑成型，不需要额外镶嵌金属螺母，支撑柱内的螺丝孔采用自攻螺丝适配的孔径，装配时直接打自攻螺丝即可完成固定，能有效降低零件的生产与组装成本。周向的卡扣结构做了导向斜面设计，上盖压合时能顺着斜面自动滑入卡扣位置，不需要人工对准卡扣位置，能大幅提升流水线组装的速度。
