电源变压器配套安装固定支座结构

　　该零件属于小型电源变压器的配套安装固定支座，在低压配电、工控板卡供电、小型电子设备内置电源模块场景中，承担变压器主体与设备安装基面的连接承载作用，同时对变压器本体形成侧向限位，避免设备运行过程中受振动冲击出现绕组移位、接线端子松脱的问题。从结构设计逻辑来看，零件采用一体化铸造成型后机加工的工艺路线，底部为带安装孔的平板基座，平板上开设的沉头通孔用于穿设M4规格的固定螺钉，可直接将支座锁紧在设备机箱的安装凸台上，平板侧边预留的定位缺口可与机箱内壁的定位凸筋配合，安装时无需额外调整对位，能有效缩减装配工时。

　　基座上方的立式凸台为核心承载结构，凸台内部开设的阶梯通孔用于穿设变压器的中心定位轴，孔壁预留的0.2mm装配间隙可补偿加工公差带来的装配偏差，凸台侧面的环形凸缘用于抵接变压器绕组的端面，形成轴向限位，避免变压器工作时出现轴向窜动。凸台旁侧的带孔凸耳用于穿设接线端子的固定螺栓，可将变压器的输入输出接线端直接固定在支座上，减少接线端的受力拉扯，提升接线可靠性。从安装边界来看，该支座的整体安装占用空间为长62mm、宽38mm、高45mm，底部安装孔的中心距为48mm，适配市面上常见的15W-30W容量小型电源变压器的安装尺寸，安装时基座底面与安装面的贴合度要求不低于0.05mm平面度，避免锁紧螺钉后出现支座变形导致的孔位错位。

　　设计过程中优先考虑了零件的加工工艺性，所有转角处均设置了R2-R3的铸造圆角，避免应力集中导致的零件开裂，外露的安装面均预留了0.3mm的机加工余量，可在铸造完成后通过铣削加工保证安装精度，非加工面保留铸造原表面即可满足使用要求。在实际设备运行场景中，该支座除了承载固定作用外，还可通过底部平板与机箱安装面的接触，将变压器工作时产生的少量热量传导至机箱壳体，辅助提升变压器的散热效率，避免长期工作出现过热老化。结构设计时特意将立式凸台的重心落在底部安装平板的中心区域，可避免变压器安装后出现重心偏载，减少设备运输、移动过程中支座受交变载荷出现断裂的风险。

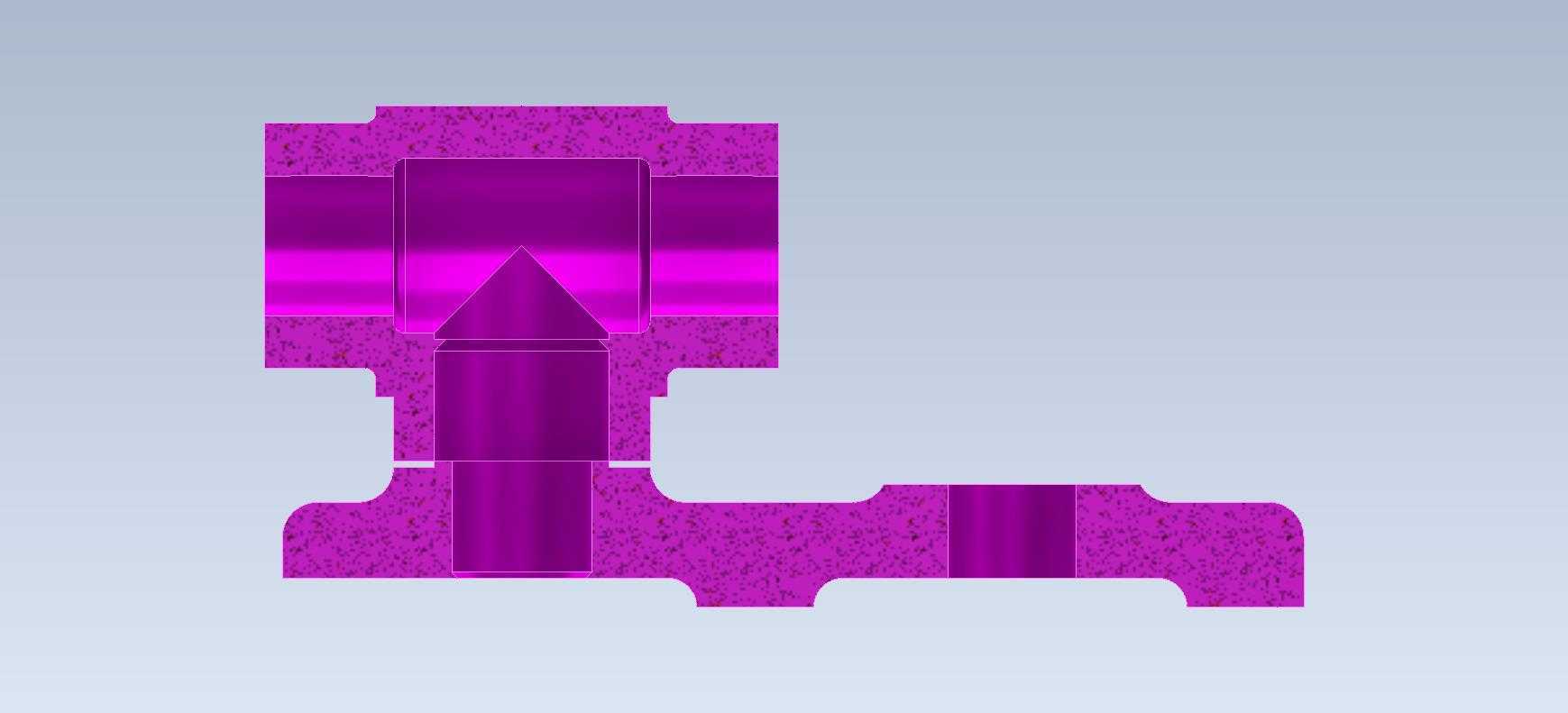

　　凸台内部的阶梯孔在设计时做了同轴度公差要求，保证变压器定位轴穿入后不会出现偏斜，避免变压器铁芯与绕组出现摩擦异响。侧边的凸耳结构在满足接线固定需求的同时，没有额外增加过多的零件重量，整体零件的净重控制在85g左右，符合小型电子设备轻量化的设计要求。对于三维建模从业者而言，该零件的建模过程可练习拉伸、凸台、切除、圆角等基础特征的组合运用，同时可通过该模型理解安装类零件的公差配合设计思路，掌握装配边界预留、工艺性结构优化的实际方法，建模时需注意各安装孔的位置度约束，保证装配时各配合面无干涉，圆角特征的添加顺序需符合加工工艺逻辑，避免出现无法加工的尖锐内角。
