嵌入式液晶显示屏后盖结构三维设计

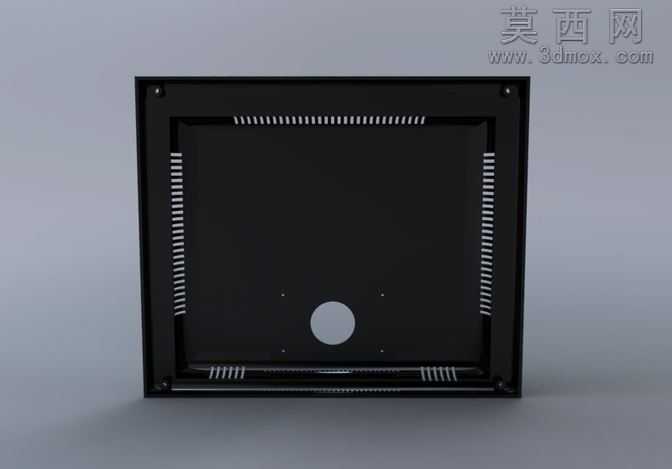

本作品为嵌入式液晶显示屏的后盖结构三维设计，建模阶段依托参数化建模逻辑完成整体造型搭建，首先确定后盖的外轮廓尺寸，匹配对应尺寸液晶面板的嵌入安装需求，将整体外形设定为带围边的方形盒体结构，围边高度经过精准测算，既能够完全包覆液晶面板的背部非显示区域，又不会超出嵌入式安装场景的预留空间阈值。建模过程中对背部的散热结构做了重点设计，沿后盖内侧的上、左、右三个侧边均匀排布梳齿状散热筋条，筋条的间距、高度、厚度参数经过反复调整，既保证筋条与背部空气的接触面积足够大，能够将液晶面板工作时产生的热量快速传导散发，又避免筋条间距过小导致积灰、筋条过高占用内部安装空间的问题。后盖中心位置设计了圆形走线开孔，开孔边缘做了圆滑倒边处理，避免穿设供电、信号线材时刮破线材绝缘层，开孔尺寸适配常规显示设备的线材接头直径，无需额外扩孔即可完成线材穿设。在后盖的四个边角位置设计了内凹的螺丝安装柱，安装柱的高度与围边高度齐平，柱体内预留对应规格的螺丝孔位，能够直接通过螺丝将后盖与前框、液晶面板锁紧固定，安装柱周边做了加厚加强筋处理，避免多次拆装螺丝导致柱体断裂。材质渲染阶段，后盖主体选用哑光黑色阻燃ABS材质，调整材质的粗糙度、反光度参数还原塑料外壳的细腻磨砂质感，散热筋条部分与主体材质保持一致，通过光影调整突出筋条的排布层次感，安装柱、走线孔位置通过细微的材质色差区分结构边界，让整体结构的展示更加清晰直观。设计过程中充分考虑嵌入式安装的适配性，后盖外边缘做了微小的拔模斜度，方便生产过程中的模具脱模，同时也能让后盖更顺畅地嵌入安装预留位，围边的外侧做了细微的防滑纹理处理，安装时能够与安装位的侧壁产生适度摩擦力，避免安装后出现松动移位的问题。整体结构没有冗余的设计元素，所有结构特征都服务于安装固定、散热、走线的实际功能需求，结构紧凑合理，能够直接用于后续的结构验证、开模生产参考。
