8.4寸工业液晶显示屏结构三维设计

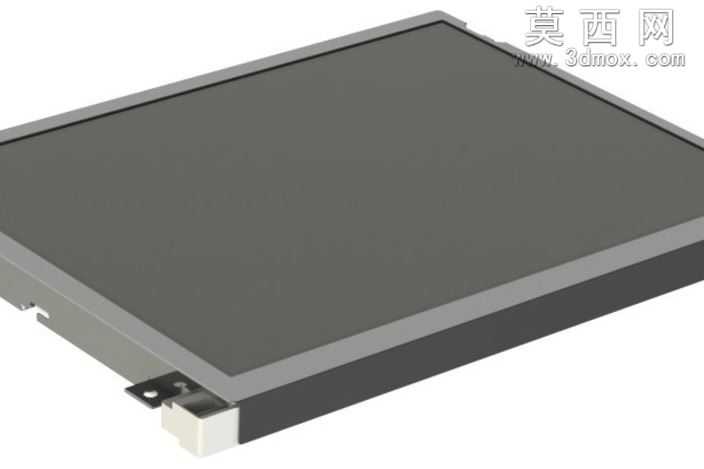

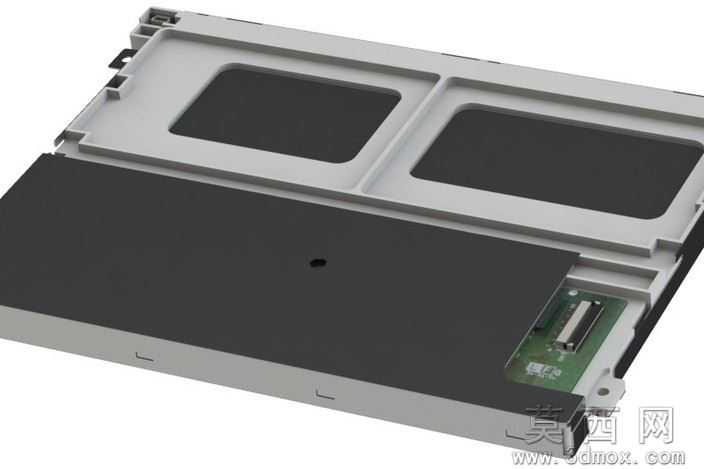

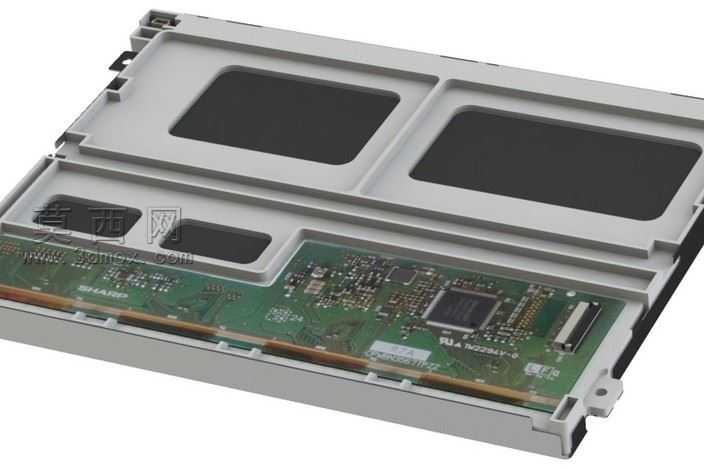

本模型为8.4寸工业级液晶显示模组的三维结构设计，建模过程严格遵循工业显示器件的实际尺寸规范，完整还原了产品的全部结构细节。建模阶段首先依据显示面板的实际长宽厚参数搭建主体基准，先完成液晶显示区域的平面结构构建，再逐步延伸至外围的金属固定边框，边框部分精准还原了侧边的安装卡扣、定位孔位以及底部的接口避让结构，所有安装位的尺寸公差都按照实际装配要求进行预留，确保模型可直接用于结构验证与装配模拟。材质渲染部分，显示区域采用哑光深灰的液晶面板材质，还原屏幕未点亮时的真实质感，外围金属边框采用磨砂镀锌钢板材质，表面添加细微的金属颗粒纹理，底部的接口保护块采用硬质工程塑料材质，不同材质的光影反射参数经过反复调试，渲染效果能够清晰区分不同部件的材质属性，直观呈现产品的外观质感。结构设计上充分考虑了工业场景的安装需求，边框侧边的固定耳片做了加厚处理，定位孔采用沉孔设计，既保证安装时的结构强度，也能让固定螺丝完全沉入孔位不突出表面，屏幕与边框的衔接处预留了缓冲胶条的安装槽位，可在实际生产中填充缓冲材料提升屏幕的抗冲击能力，底部的FPC排线接口区域做了专门的避让空间，方便后续装配时的排线连接与固定。整个建模过程采用参数化设计方式，所有结构尺寸都可根据实际需求进行快速调整，模型的各部件之间保留了合理的装配间隙，既能够完整展示产品的装配关系，也可直接导出用于后续的结构手板制作、安装适配验证等工作，为工业显示设备的整机结构设计提供精准的部件参考。
