参数化直齿圆柱齿轮传动结构设计

这款齿轮结构在常规动力传输场景中应用覆盖极广，从轻载的轻工输送线、小型自动化设备的动力传递单元，到中载的机床进给机构、农机传动箱，都能见到同结构齿轮的身影，核心作用是在平行轴之间传递恒定转速比的旋转动力，保证传动过程中速比稳定、无明显冲击，适配绝大多数定传动比的平行轴传动需求。

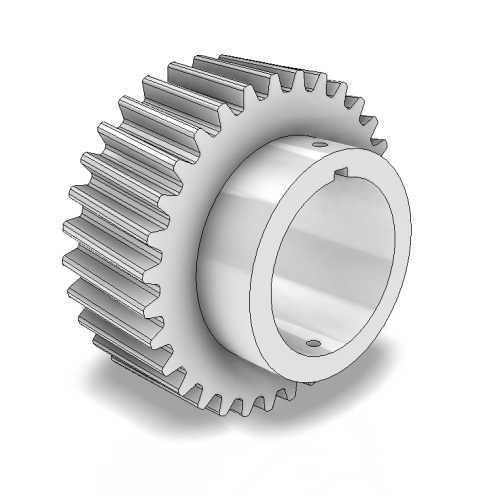

从功能特性来看，该齿轮采用直齿齿形设计，齿向与齿轮轴线完全平行，啮合过程中不存在轴向分力，对支撑轴承的轴向承载要求更低，安装调试时无需额外考虑轴向定位的预紧力补偿，装配门槛更低。轮毂部分采用带键槽的通孔设计，可通过平键与传动轴实现周向固定，轮毂端面上预留的两个小孔可用于安装定位销或者拆卸顶丝，日常维护时无需专用拉马即可完成齿轮的拆卸更换，大幅降低后期运维的工作量。齿圈与轮毂之间采用等厚度辐板连接，在保证整体结构刚度的前提下尽可能减少冗余材料，既控制了零件自重，也降低了转动惯量，在频繁启停的传动场景中能减少动力冲击，提升传动系统的响应速度。

设计过程中优先遵循了参数化、标准化的思路，所有齿形参数均符合通用圆柱齿轮的基准齿形规范，建模时将模数、齿数、压力角、齿宽、轮毂孔径、键槽尺寸均设置为可驱动的参数变量，设计人员仅需调整对应参数即可快速生成不同规格的同类型齿轮，无需重复绘制齿形渐开线、修剪齿廓等重复操作，能大幅提升系列化传动设计的效率。齿形部分采用渐开线齿廓建模，严格保证齿面啮合的接触迹线符合理论设计要求，避免建模误差导致的啮合干涉、传动卡滞问题；齿顶部分做了微小的倒角处理，既可以去除机加工后的锐边毛刺，也能避免装配过程中齿顶与配对齿轮的齿根发生磕碰，降低安装时的零件损耗。

从安装边界与尺寸适配角度来看，该齿轮的轴向定位依靠轴肩与孔用挡圈配合实现，轮毂的轴向长度略大于齿宽，安装时可保证齿面完全处于啮合区域，不会出现齿宽方向的偏载。设计时预留的径向尺寸边界充分考虑了齿顶圆与传动箱内壁的安全间隙，正常安装状态下齿顶不会与箱体内壁、润滑管路等周边部件发生干涉；内孔与轴的配合采用基孔制的过渡配合，既保证传动过程中不会出现周向打滑，也不会因为配合过紧导致装配困难。键槽的位置与尺寸符合平键连接的标准规范，可直接选用标准平键完成装配，无需单独定制非标连接件。辐板的厚度经过刚度校核，在额定扭矩载荷下不会出现明显的辐板变形，能保证齿面啮合的接触精度，减少偏载导致的齿面异常磨损。

在实际选型应用时，设计人员可根据传动系统的额定扭矩、传动比、中心距要求，直接调整参数生成对应规格的齿轮模型，导入装配环境后即可完成干涉检查、运动仿真验证，无需重新建模。该结构的齿轮润滑适配性较强，既可以采用油浴润滑，也可以适配脂润滑场景，齿面的粗糙度设计符合通用机加工要求，常规滚齿加工即可达到设计精度，无需额外的磨齿工序就能满足大多数中低速传动场景的精度要求，加工成本可控，适合批量生产应用。
