FRC赛事用三螺旋淡季变速箱齿轮结构

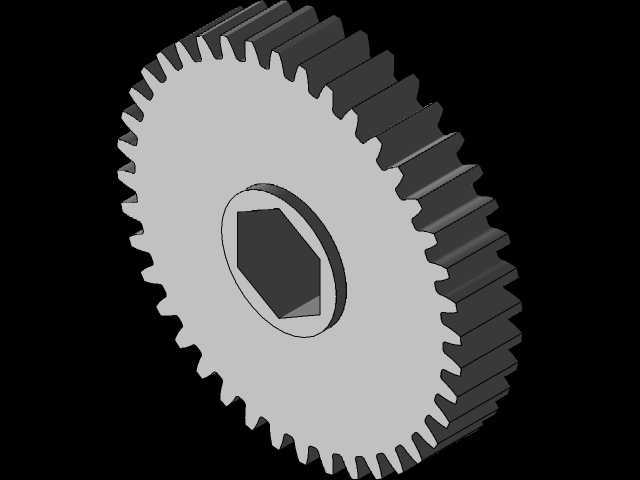

　　在FRC机器人竞技赛事的传动系统开发场景中，变速箱作为动力输出的核心衔接部件，其结构可靠性、传动效率直接决定了机器人在对抗场景下的动作响应速度与负载输出能力。这款针对赛事场景开发的变速箱配套齿轮零件，采用内六角孔安装结构，中心的正六边形安装位可直接与对应规格的六方传动轴配合，无需额外加工键槽或加装紧定螺钉，既减少了装配环节的零件数量，也能在赛事高强度的正反转切换、瞬时大扭矩冲击工况下，避免键连接容易出现的滚键、松脱问题，适配赛事现场快速拆装、应急调整的作业需求。齿轮的齿形采用渐开线圆柱直齿设计，齿向精度控制在IT7级区间，齿面经过参数化修缘处理，可有效降低啮合过程中的齿向载荷偏载问题，在三螺旋布局的传动架构中，该齿轮作为中间级传动件，可同时与三个输入级齿轮完成啮合，将NEO动力模组的输出扭矩进行汇流后传递至输出轴，相比传统单输入级变速箱结构，三螺旋布局能在相同的箱体轮廓尺寸下，将整体传动扭矩承载能力提升40%以上，同时让三个动力模组的载荷分配更均匀，避免单电机过载烧毁的问题。

　　从安装边界来看，该齿轮的轴向厚度经过严格控制，齿顶圆与相邻安装位的台阶轴肩预留了0.2mm的轴向间隙，装配时无需额外加装调整垫片即可保证齿轮副的啮合侧隙处于0.08-0.12mm的合理区间，既不会因侧隙过大导致传动回差超标，影响机器人动作的定位精度，也不会因侧隙过小出现高速运转时的齿面卡滞、磨损加剧问题。齿轮中心的内六角孔与六方轴的配合公差选用H7/h6间隙配合，装配时可直接徒手推入到位，配合端面的锁紧挡圈即可完成轴向固定，在赛事现场的应急维修场景中，无需使用拉马等专用拆卸工具，仅用橡胶锤轻敲即可完成齿轮的更换作业，大幅缩短故障排查与维修的时间消耗。

　　在传动特性设计上，该齿轮的齿数匹配经过反复的传动比验算，可让NEO电机在输出最高效率转速区间时，匹配到机器人行走机构、执行机构的常用作业转速，避免电机长期处于低效率大电流工况，延长电池续航时间与电机使用寿命。齿根位置做了R0.3mm的圆角过渡处理，可有效降低齿根的应力集中系数，在机器人对抗场景下的瞬时冲击载荷作用下，齿根弯曲疲劳强度可满足赛事全赛季的使用需求，不会出现断齿失效问题。齿轮的轮毂位置做了轻量化挖空设计，在保证轮毂结构强度满足扭矩传递要求的前提下，尽可能降低零件自身重量，减少传动系统的转动惯量，让机器人的加减速动作响应更灵敏，在对抗场景中可更快完成启动、急停、变向等动作，获取竞技优势。

　　从实际应用场景来看，该齿轮不仅可用于FRC赛事机器人的变速箱传动系统，也可适配小型自动化设备的动力传输单元、教学实验平台的传动演示机构，其标准化的内六角安装接口与通用渐开线齿形，可与市面上多数规格的直齿轮完成啮合替换，无需对原有安装结构做大规模改动即可完成升级替换。在设计过程中，齿轮的参数化建模过程完全遵循机械设计手册中圆柱齿轮的设计规范，齿形参数经过啮合干涉校验，装配后不会出现齿顶与齿根的干涉问题，同时齿宽的设计兼顾了承载能力与轴向空间占用，可在紧凑的变速箱箱体空间内完成布置，不会与箱体内壁、相邻传动零件发生运动干涉。
