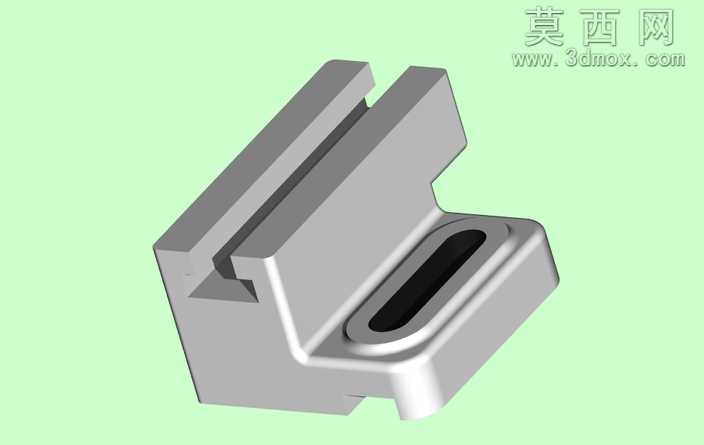

本次设计的刀架块是机床刀具装夹系统中的基础支撑零件,建模过程以实际机加工装夹的功能需求为核心出发点,首先梳理刀架块的核心功能逻辑:该零件需要同时完成刀具定位、相邻刀架组件卡接配合、与机床刀架基座固定连接三类核心作用,因此建模阶段优先搭建整体轮廓的基准框架,以零件的安装贴合面为第一基准面,依次拉伸生成主体承载基体,保证基体的厚度与结构强度满足常规机加工过程中的切削受力要求,避免装夹刀具时出现结构形变影响加工精度。在结构细节处理上,针对零件上的卡接槽结构,建模时严格遵循工装配合的公差设计逻辑,槽体的侧壁设置均匀的拔模斜度,既保证装配时的导向顺畅,也能在锁紧后提供足够的卡紧摩擦力,防止刀具加工过程中出现窜动;零件上的定位凸台结构采用圆角过渡处理,避免应力集中导致的零件开裂,同时在凸台与基体的衔接处做等半径倒角处理,去除锐边的同时也能提升装配时的贴合度。材质与渲染阶段,针对该零件多采用45号钢调质处理的实际加工属性,赋予模型哑光金属材质,调整材质的粗糙度与反光参数还原钢制机加工零件的真实质感,对卡接配合的接触面做细微的纹理处理,模拟实际磨削加工后的表面状态,非配合面保留均匀的机加工纹理,提升模型的真实感。设计过程中充分考虑零件的加工工艺性,所有结构特征均采用常规铣削、钻削即可完成加工,没有特殊的异形结构或难以加工的死角,在满足装夹定位功能的前提下尽可能简化零件结构,降低生产加工的成本;同时对零件的受力路径做了优化,将切削受力通过基体直接传导至机床安装基座,避免局部结构受力过大出现断裂,整体结构紧凑简洁,适配常规小型机床的简易刀架装夹需求,能够稳定完成单把刀具的装夹固定,满足常规铣削、钻削加工的装夹精度要求。
