机加工用简易夹持刀架块结构设计

项目分类:通用五金配件 发布时间:2026-05-21 ID:1154537
  • 机加工用简易夹持刀架块结构设计
  • 机加工用简易夹持刀架块结构设计
  • 机加工用简易夹持刀架块结构设计
  • 机加工用简易夹持刀架块结构设计
  • 机加工用简易夹持刀架块结构设计
  • 机加工用简易夹持刀架块结构设计
  • 机加工用简易夹持刀架块结构设计

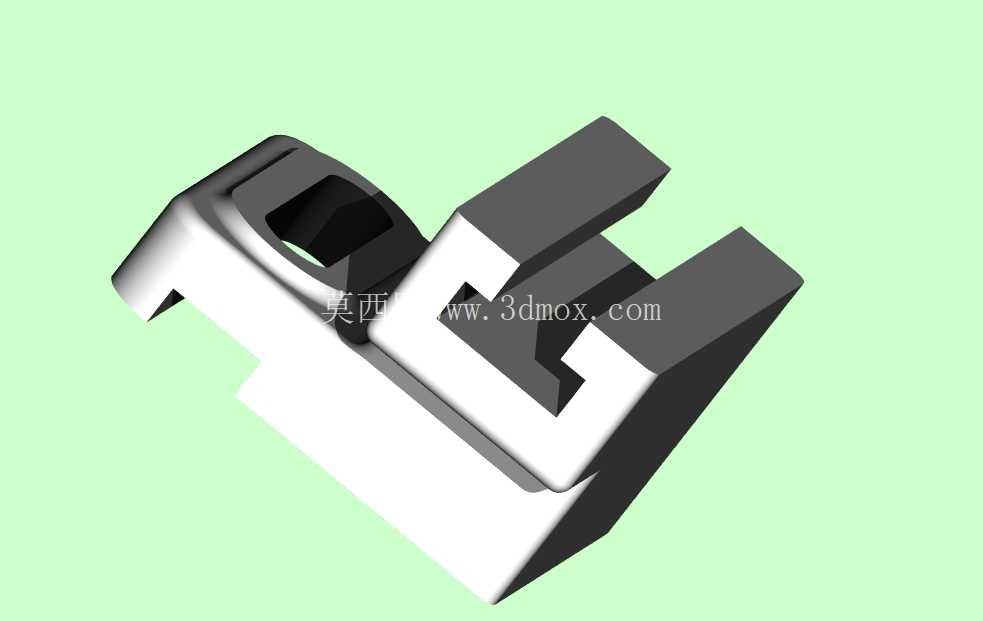

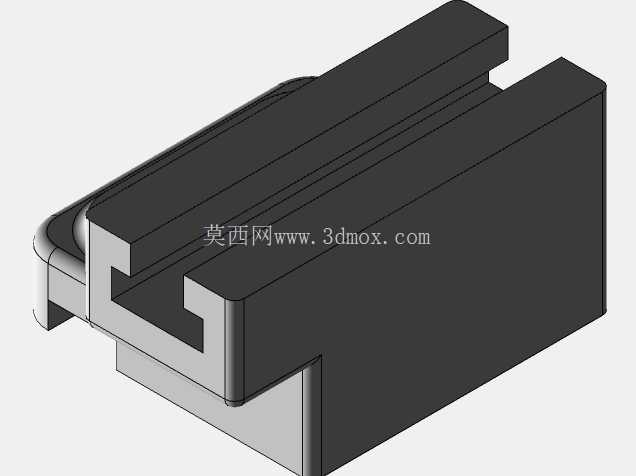

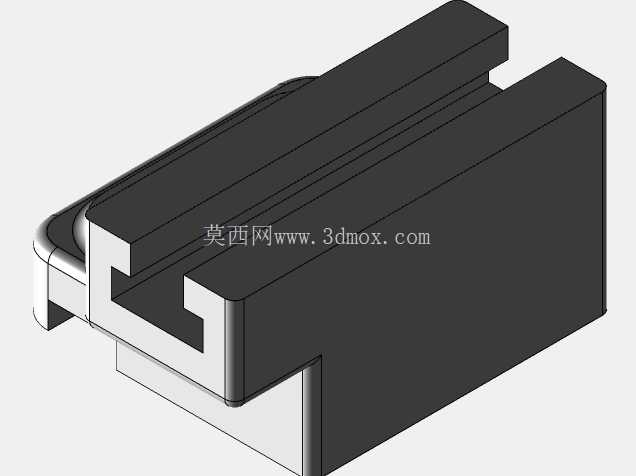

  在常规金属切削加工场景中,刀架块是车床、小型专用铣削工位上承担刀具定位与载荷传递的核心基础构件,区别于整体式重型刀塔的复杂结构,这类简易刀架块更多适配小批量试制、专机改造、简易工装搭建的使用需求,不需要复杂的多工位转位结构,核心目标是在有限安装空间内实现单把切削刀具的可靠锁紧,同时保证切削过程中刀具位置不发生偏移,避免振刀、让刀带来的加工尺寸超差问题。从结构功能来看,这个刀架块采用一体式块状基体设计,上部开设的U型开口槽是刀具安装的核心定位区域,槽体的两个平行侧壁承担刀具的侧向限位,槽底平面作为刀具安装的高度基准,加工时需要保证槽壁与安装基面的垂直度,避免刀具装夹后出现主偏角偏差,影响实际切削角度。

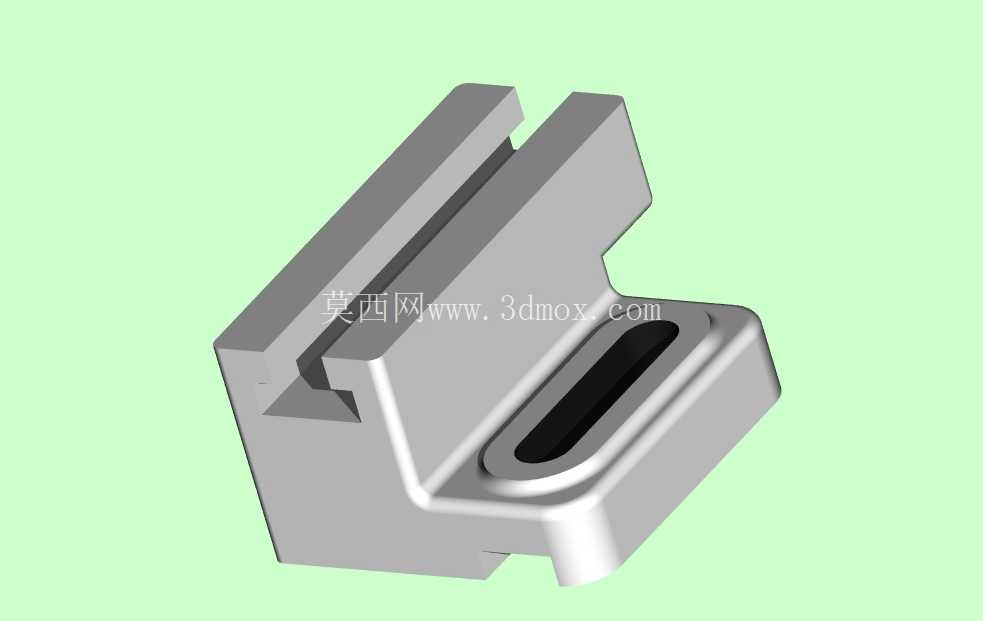

  基体一侧延伸出的带孔凸台结构,是整个刀架块与设备滑台、刀座基板连接的安装位,孔位的中心距、孔径公差需要匹配对应安装螺栓的规格,同时凸台与基体的过渡位置做了圆弧过渡处理,避免应力集中在长期承受切削交变载荷时出现开裂问题。设计这类构件时,首先要明确适配的刀具截面尺寸,U型槽的开口宽度要比常用刀杆宽度大0.02-0.05mm,既保证刀具可以顺利装入,又不会因为间隙过大导致装夹后刀具晃动,槽的深度需要覆盖刀杆高度的三分之二以上,保证锁紧后刀杆有足够的接触面积传递切削力。安装边界方面,整个刀架块的底部是完整的平面安装基准,安装时需要与设备安装面完全贴合,不能有切屑、毛刺垫在结合面之间,否则会导致刀具装夹后出现上翘或者侧偏,直接影响加工精度。基体上的锁紧结构采用侧压式设计,通过螺栓从侧壁顶紧装入槽内的刀杆,相比上压式结构,侧压结构不会占用刀架上方的空间,方便加工过程中观察刀具切削状态,也能避免切屑堆积在锁紧螺栓位置,日常清理维护更方便。在实际应用中,这类简易刀架块常被用在小型仪表车床、专用倒角机、台式铣削设备上,针对特定工序的单刀加工场景,不需要复杂的换刀功能,只需要保证刀具位置固定、装夹可靠即可,相比标准化的商用重型刀架,这类结构的刀架块体积更小,重量更轻,安装调整更灵活,适合在设备改造、非标工装搭建时快速适配。

  结构设计过程中,需要重点考虑切削载荷的传递路径,刀具受到的主切削力会通过刀杆传递到U型槽的侧壁和槽底,再通过整个块状基体传递到下方的安装基板,因此基体的壁厚需要根据最大切削力核算,避免壁厚过薄导致受力变形,同时在拐角位置避免直角尖角,减少热处理或者受力时的应力集中风险。外形尺寸上,这类刀架块的整体轮廓不会过大,长度方向通常控制在100mm以内,宽度和高度根据适配的刀杆尺寸调整,保证在有限的滑台安装空间内不会和周边的防护、排屑结构产生干涉。另外,刀架块的材料通常选用45号钢或者40Cr,调质处理后获得足够的强度和韧性,安装基准面和U型槽的定位面需要做磨削加工,保证平面度和粗糙度要求,减少装夹误差。

  在实际装配调试时,需要先将刀架块固定在设备安装面上,打表检测U型槽的定位面与设备进给方向的平行度,偏差控制在0.02mm/100mm以内,再装入刀具,调整刀具伸出长度后锁紧侧压螺栓,试切时观察切削状态,如果出现振纹,除了检查刀具本身的锋利度,还要检查刀架块的安装螺栓是否锁紧,结合面是否存在间隙。这类结构的刀架块没有复杂的运动部件,可靠性高,日常维护只需要定期清理槽内的切屑和油污,检查锁紧螺栓的螺纹是否完好,就能长期稳定使用,非常适合简易加工工位、教学实训设备、小型专用加工设备的刀具装夹需求,相比复杂的多工位刀架,成本更低,定制化调整更方便,可以根据具体的安装空间、刀具尺寸快速调整结构尺寸,满足不同场景的使用要求。
