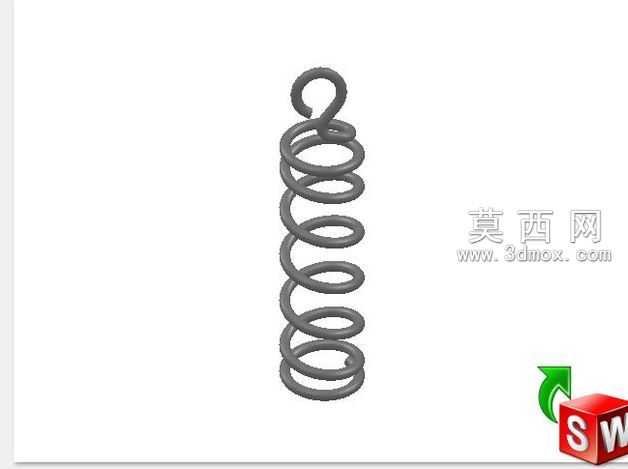

带挂钩拉伸弹簧三维结构设计作品

本作品为带端部挂钩的拉伸弹簧三维建模成果，建模过程依托三维参数化设计环境完成，整体建模逻辑遵循机械零件设计的规范流程，从基础轮廓搭建到细节特征完善均经过严谨的尺寸校核。建模初始阶段，首先确定弹簧的基础参数：包括有效圈数、簧丝直径、弹簧中径、节距等核心尺寸，通过螺旋线生成工具构建弹簧主体的螺旋路径，保证螺旋升角均匀一致，圈与圈之间的间距符合拉伸弹簧无载荷状态下的并圈特性，避免出现圈距不均、螺旋线扭曲的建模缺陷。完成主体螺旋路径搭建后，以圆形簧丝截面沿螺旋路径进行扫描特征生成，得到弹簧的主体螺旋段结构，此过程中严格控制扫描路径的平滑度，确保簧丝实体表面连续无折痕，曲率过渡自然，还原金属簧丝的均匀截面特性。针对弹簧两端的挂钩结构，采用单独的路径绘制与特征组合方式完成：上端挂钩为闭合圆环式挂钩，通过绘制圆弧过渡路径，将螺旋主体的末端簧丝自然延伸并弯曲成闭合环形，过渡段的曲率经过反复调整，保证与主体螺旋段衔接处无突兀棱角，避免应力集中的结构隐患；下端挂钩同样采用圆弧过渡设计，与主体螺旋段的衔接位置做了平滑相切处理，挂钩的开口尺寸、弯曲半径均参照常规拉伸弹簧的安装使用需求设定，保证挂钩具备足够的挂载接触面积，同时兼顾结构强度。材质渲染阶段，为模型赋予了常规弹簧钢的材质属性，调整金属材质的粗糙度、反光度参数，还原碳素弹簧钢经表面处理后的哑光金属质感，无过度夸张的反光效果，贴合工业五金零件的真实外观表现。整体结构设计充分考虑拉伸弹簧的实际使用场景，主体螺旋段的并圈结构保证弹簧承受轴向拉力时可以均匀伸展，两端挂钩的结构形式适配常规的挂装安装方式，所有过渡位置均做了圆角处理，既符合实际加工中的工艺特性，也避免了尖锐棱角带来的安全隐患。建模过程中对所有特征均保留了参数化关联，后续可根据实际使用需求快速调整簧丝直径、弹簧长度、挂钩尺寸等参数，无需重新搭建整体模型，具备良好的可编辑性与设计复用性，可直接用于机械装配场景的虚拟装配验证、产品结构展示以及相关教学演示场景。
