等距立体拼装组合益智拼块结构设计

这套立体拼合构件的设计，最初是面向桌面益智教具、文创展示摆件两类场景做的结构开发，在做结构拆解的时候，特意把每个独立拼块的插接边界做了公差适配，所有拼接面的配合间隙控制在0.15mm以内，既保证拼装过程的顺滑手感，又能避免拼合后出现松垮脱落的问题。从实际使用场景来看，这类拼合构件既可以作为青少年空间思维训练的实操教具，用于机械结构认知、空间几何教学的课堂演示，也可以通过表面色彩分区做定制化涂装后，作为工业风桌面装饰摆件，适配文创展示、办公场景陈设的需求。

在设计思路上，没有采用传统平面拼图的二维拼接逻辑，而是引入等轴测视角的立体穿插结构，每个独立拼块都设置了非对称的卡接榫位，拼合过程中需要同时兼顾X/Y/Z三个轴向的对位关系，相比普通平面拼图，对空间构型能力的训练强度提升了不少。每个拼块的外形都做了圆弧过渡处理，所有外露棱边都做了R0.8mm的倒圆角，避免尖锐边角造成划伤，适配全年龄段的使用需求。

从安装边界和尺寸控制来看，整套拼块拼合完成后的整体外轮廓控制在120mm×100mm×90mm的范围内，单个独立拼块的最小壁厚不小于2.5mm，完全满足FDM3D打印、注塑小批量生产的工艺要求，不需要额外添加支撑结构就能完成生产，大幅降低了制造成本。每个拼块的卡接结构都做了导向斜角设计，插接起始位置做了15度的导入斜面，拼装时不需要刻意精准对位就能顺着导向滑入卡接位，降低了拼装的入门门槛。

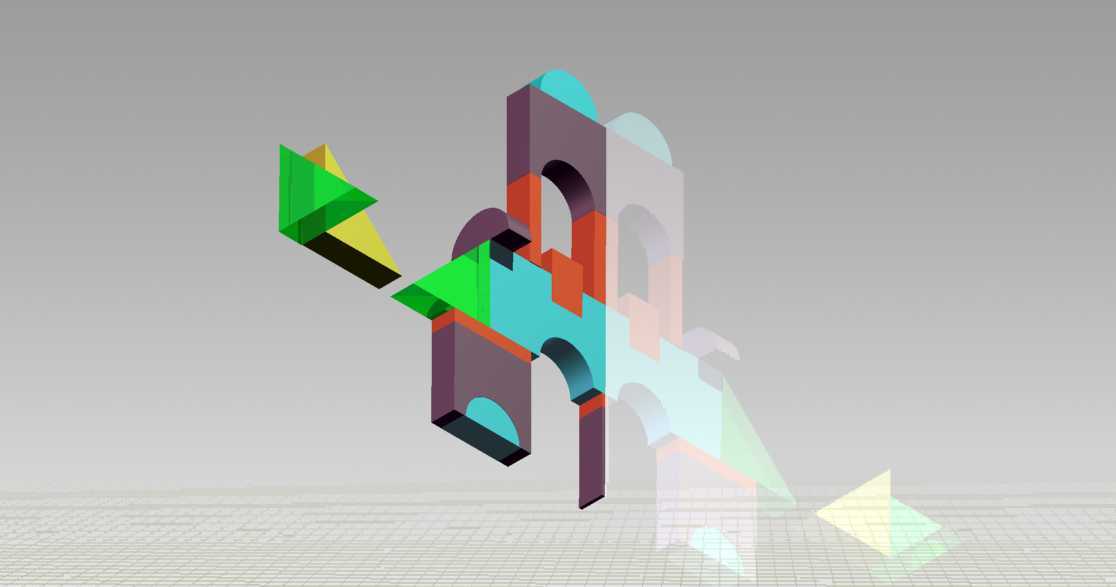

结构细节上，不同色彩分区的拼块各自承担不同的结构支撑作用，绿色三角块作为横向定位基准，紫色拱形块作为纵向支撑主体，青色连接块负责各部件的衔接锁止，半透明的辅助块则用于拼合完成后的视觉层次延伸，让整体造型在等距视角下呈现出递进的空间纵深感。所有拼块的拼接面都做了平面度校准，拼合完成后整体结构的形位公差控制在0.2mm以内，不会出现局部凸起、拼缝不均的问题。

在功能特性上，这套拼合构件除了基础的拼装益智属性外，还可以通过调整拼块的组合顺序，衍生出3种不同的最终造型，不需要额外增加零件就能实现多形态切换，提升了产品的重复游玩价值。拼块的材质适配范围也比较广，既可以采用ABS塑料做量产版本，也可以用光敏树脂做高精度展示版本，甚至可以用木质材料做激光切割版本，不同材质的生产工艺都能适配这套结构的公差设计。

实际测试过程中，反复拆装100次后，卡接结构的磨损量不超过0.05mm，依然能保持足够的卡紧力，不会出现拼装后松散的问题。整体结构没有采用胶水粘接、螺丝固定的不可拆连接方式，完全依靠榫卯结构的卡接力实现整体固定，既方便拆装重组，也便于后期更换损坏的单个拼块，不需要整体报废。拼块的表面没有设置复杂的凹凸纹理，既方便后期做表面喷涂、移印等工艺处理，也不容易积灰，日常清洁维护十分方便。
