多安装位三角支撑连接结构件

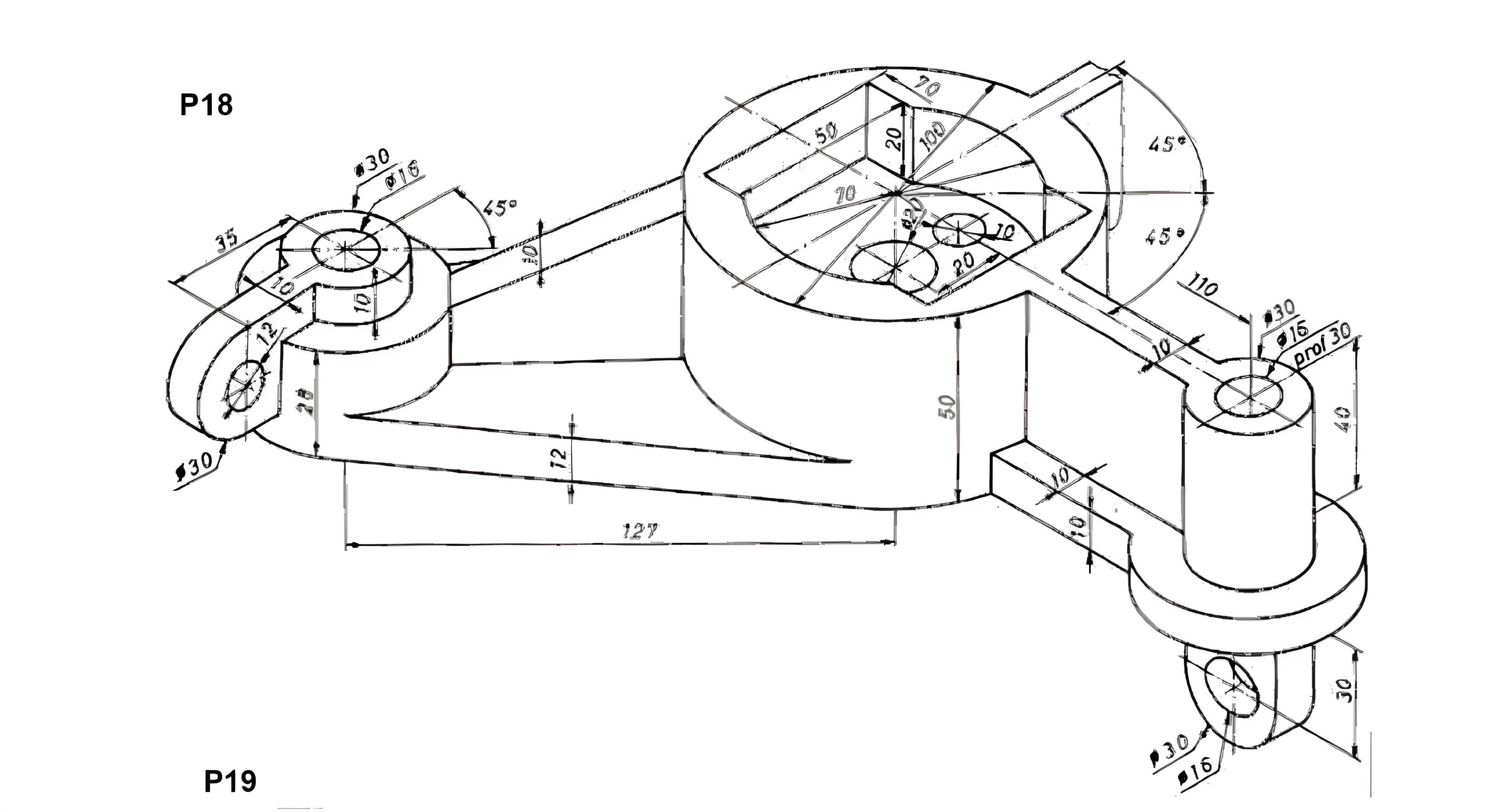

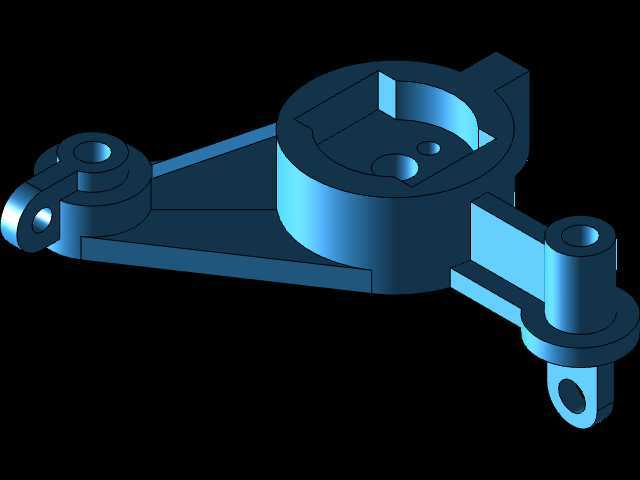

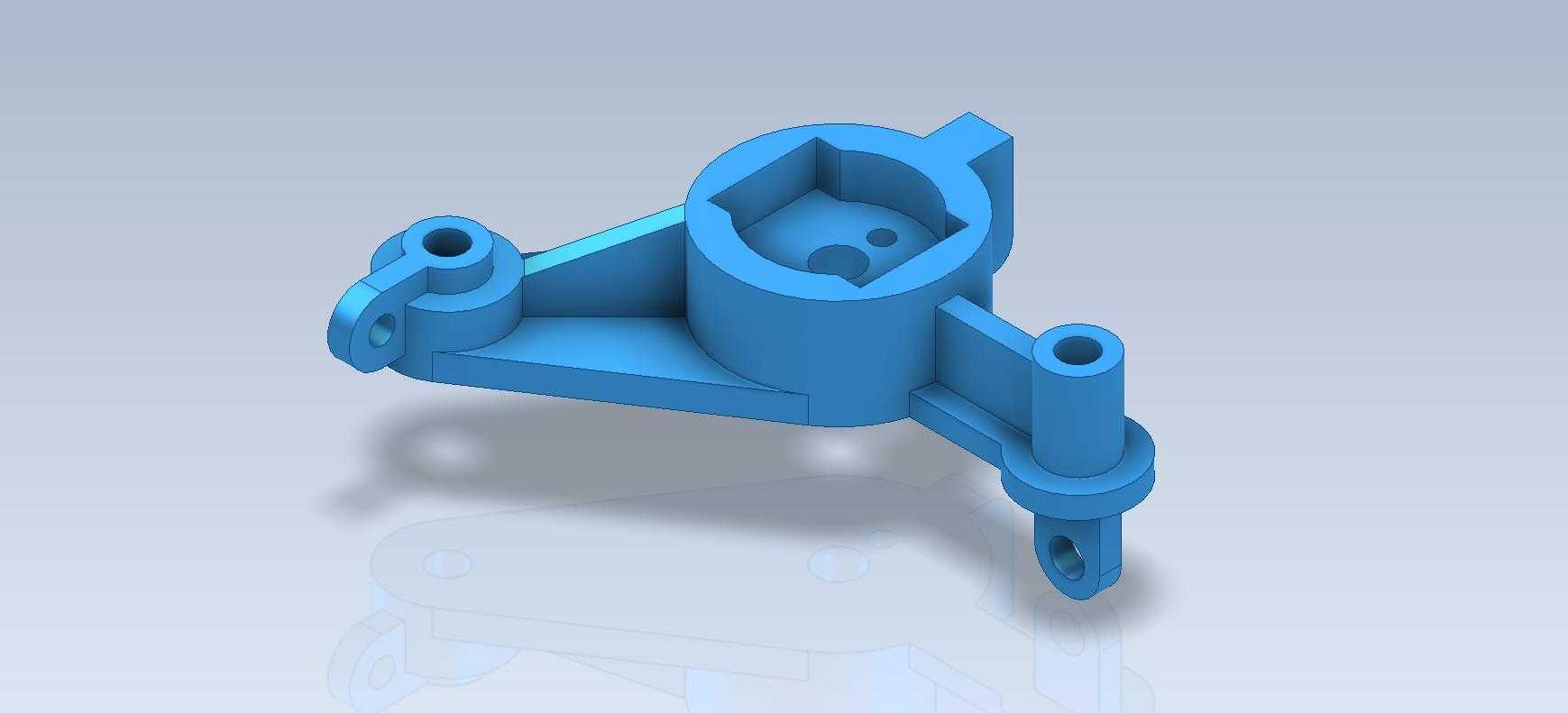

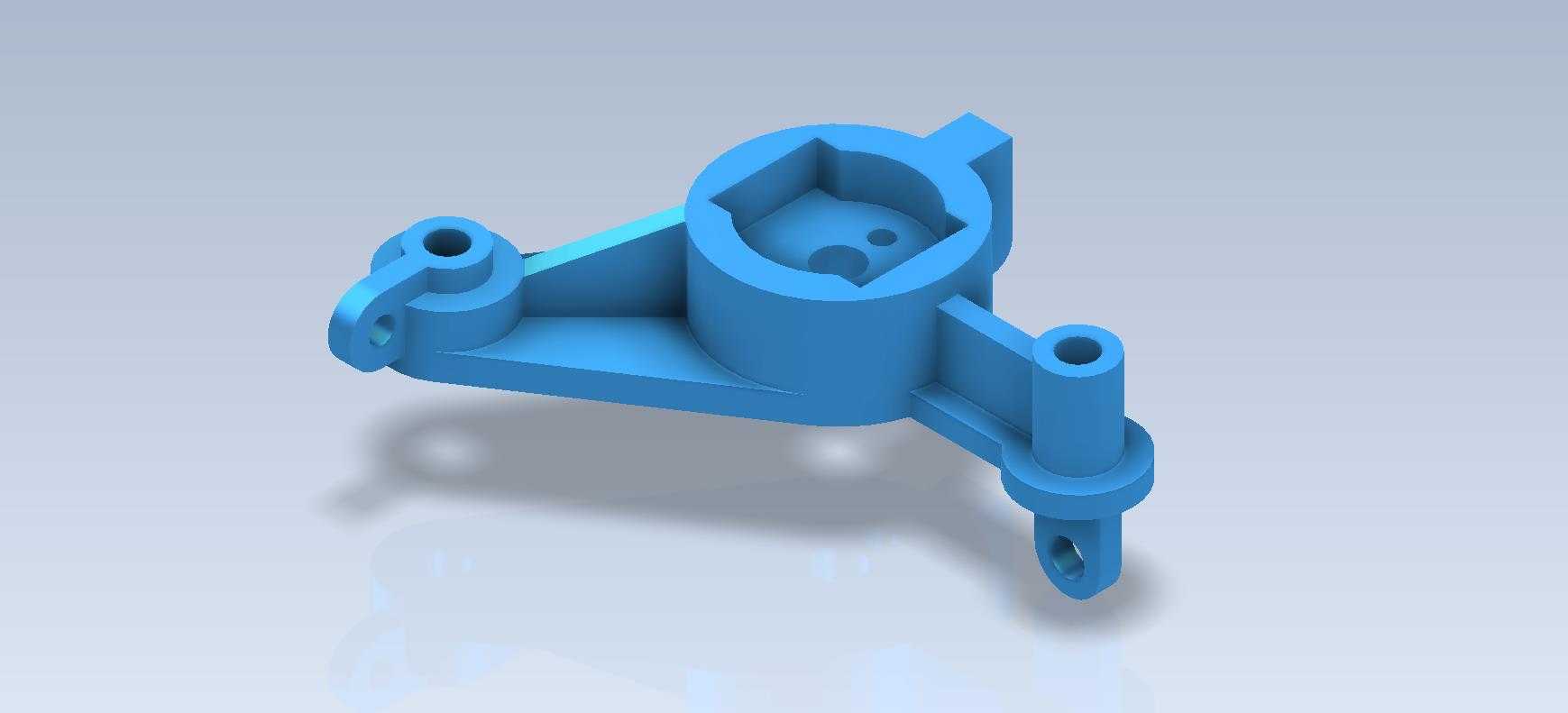

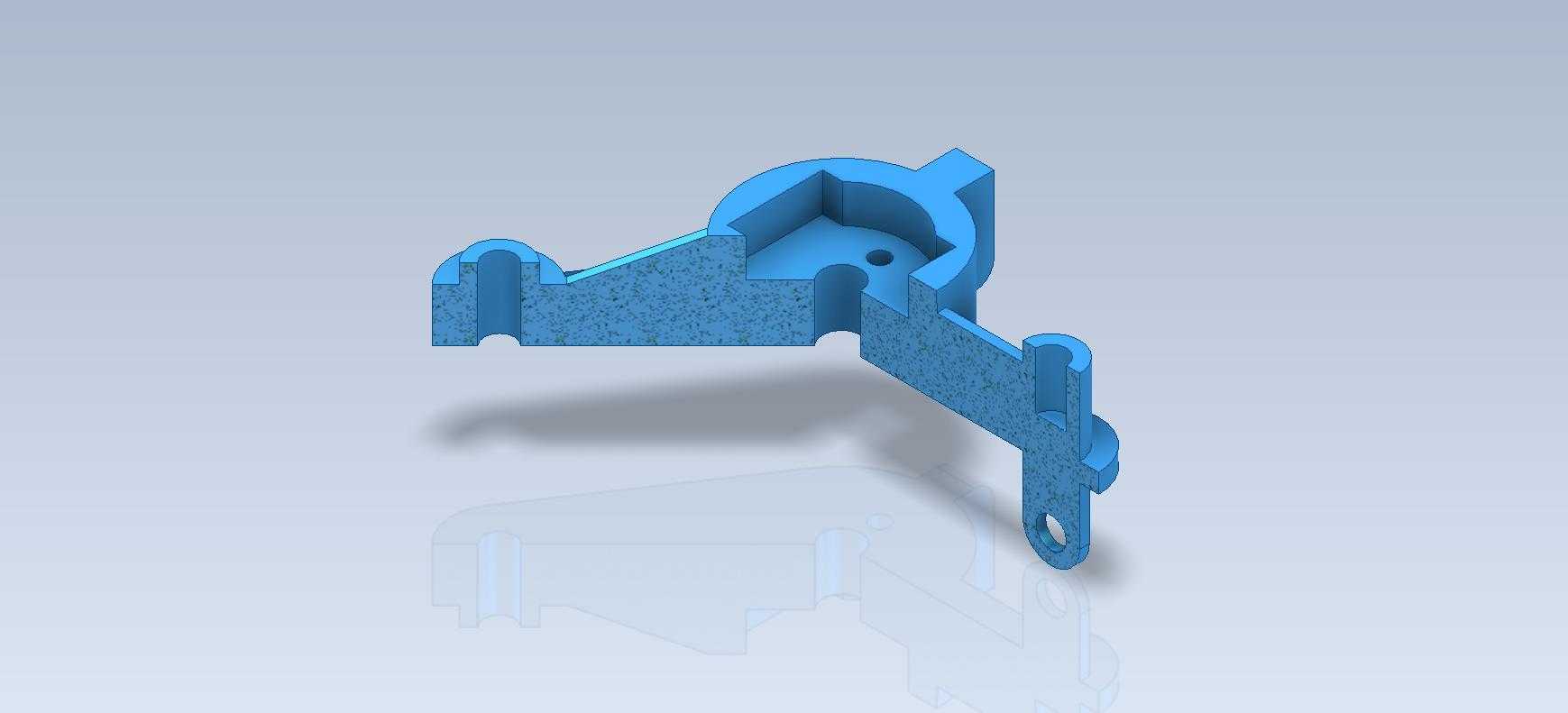

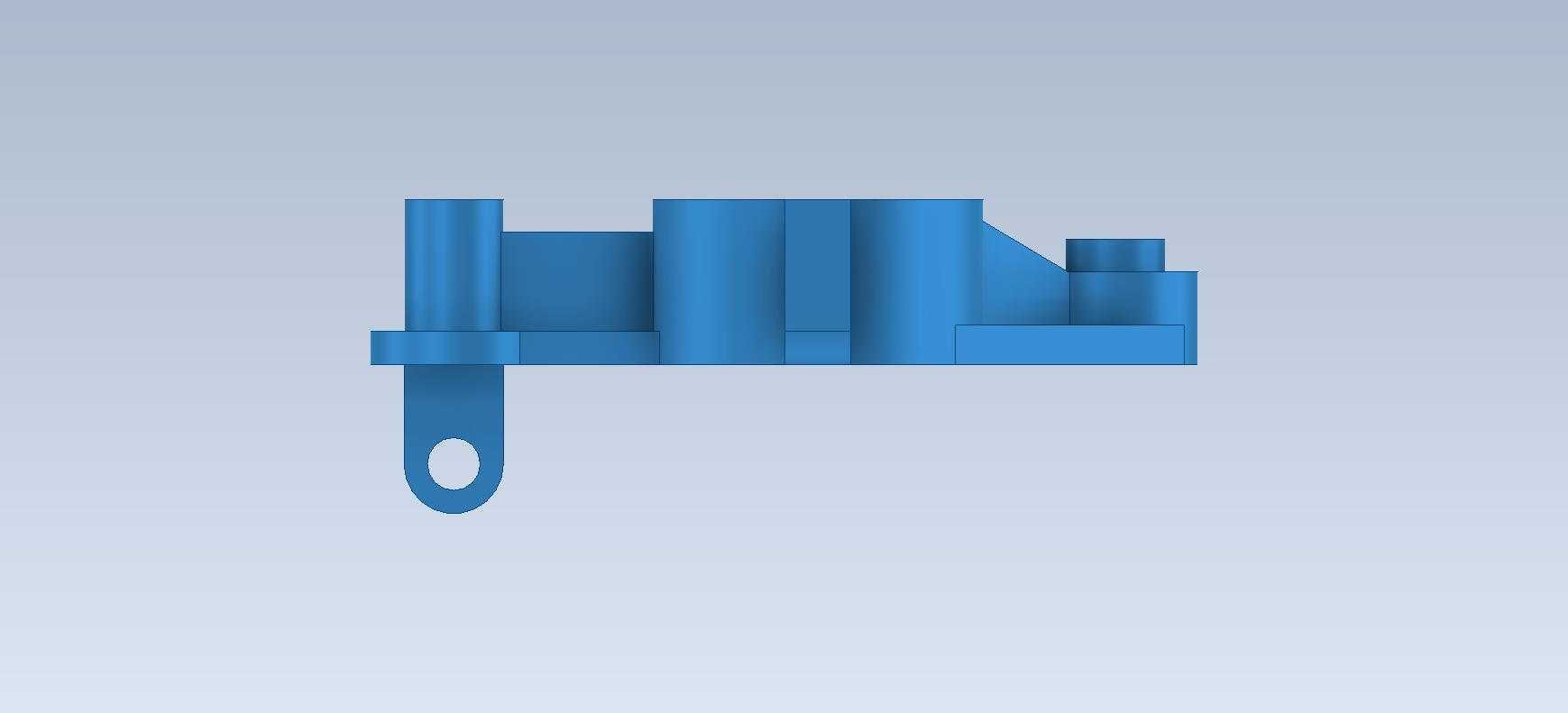

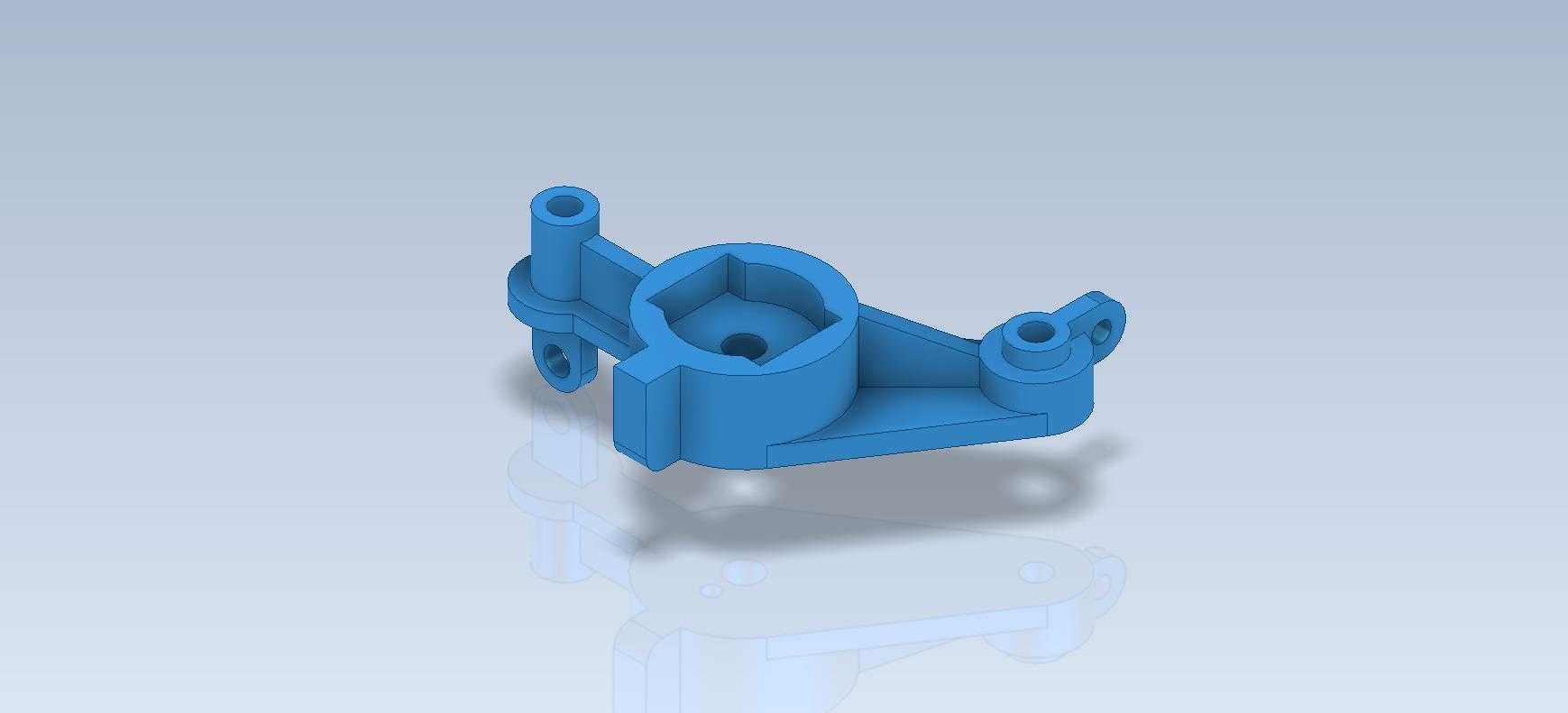

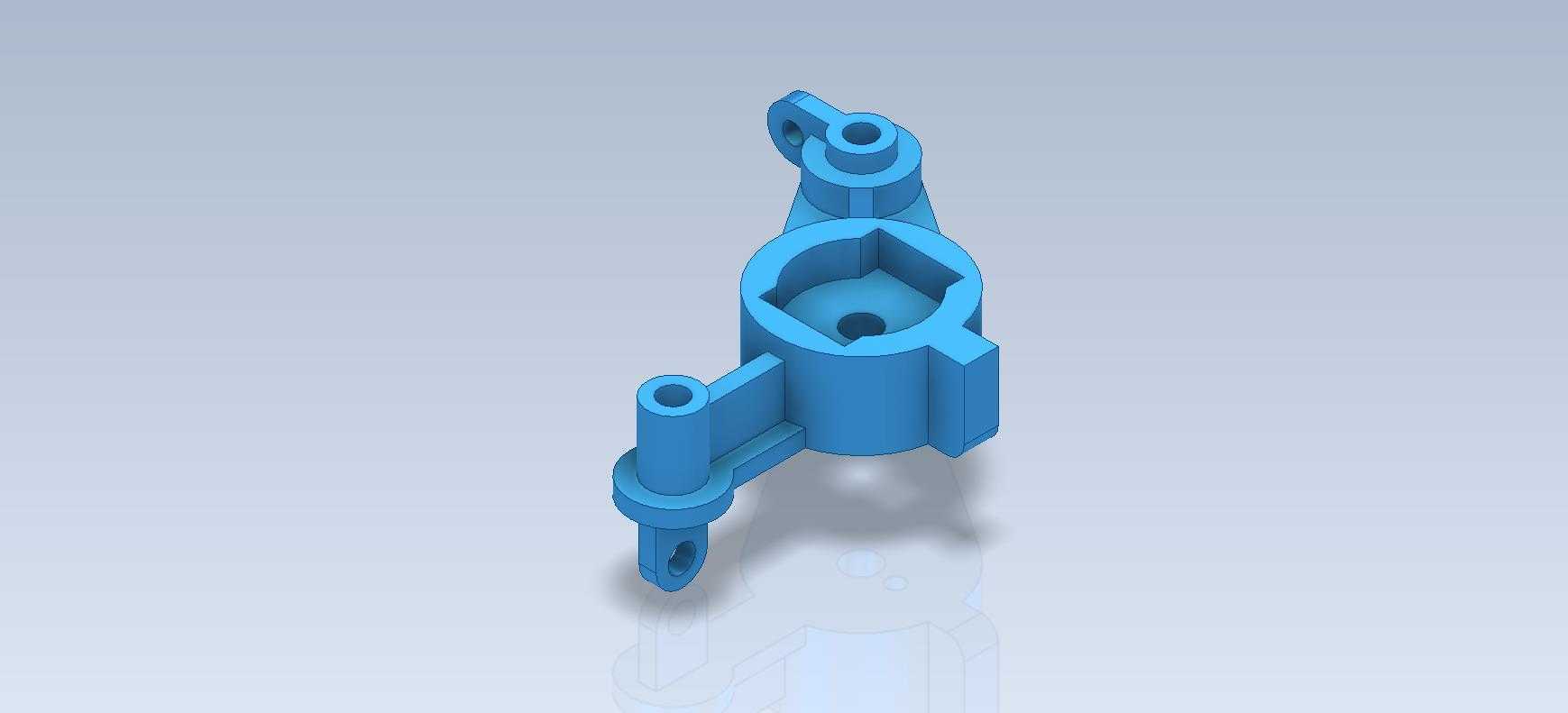

　　这类三角构型的支撑连接结构件，在小型机电设备的内部安装场景中十分常见，多用来实现不同功能模块之间的刚性连接，同时兼顾空间避让与安装定位的需求。从结构本身来看，主体采用三角斜撑的构型，核心逻辑是利用三角形的结构稳定性，在有限的安装空间内，用更少的材料实现足够的结构刚度，避免设备运行过程中因振动产生连接位形变、错位的问题。主体中部的带内凹卡槽的圆柱腔体，是核心的功能承载位，内部分布的两个小孔为定位销孔，用来匹配对应功能模块的定位柱，安装时可以快速实现对位，不需要反复调整安装位置，腔体的内凹缺口是为了避让模块上的凸起接线或者卡扣结构，避免安装时出现干涉。

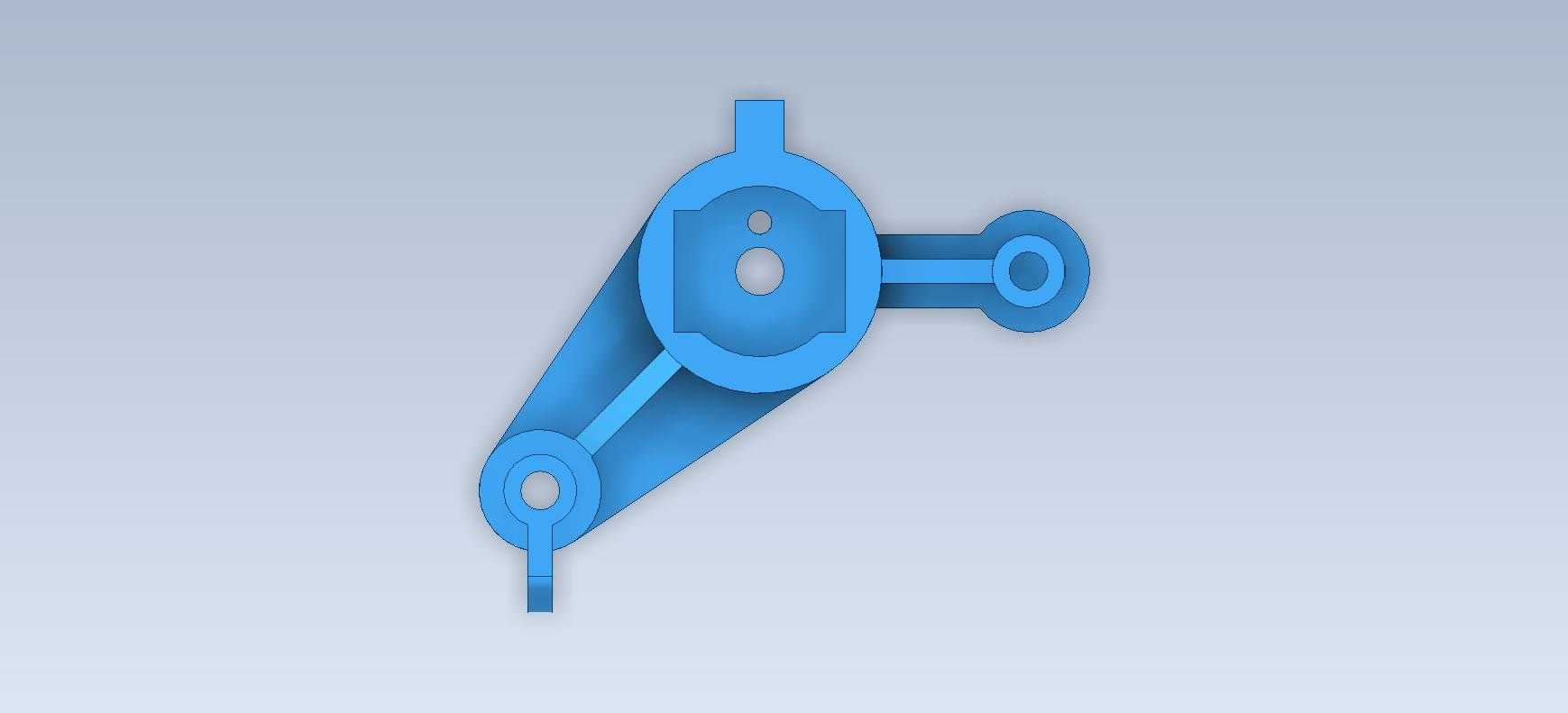

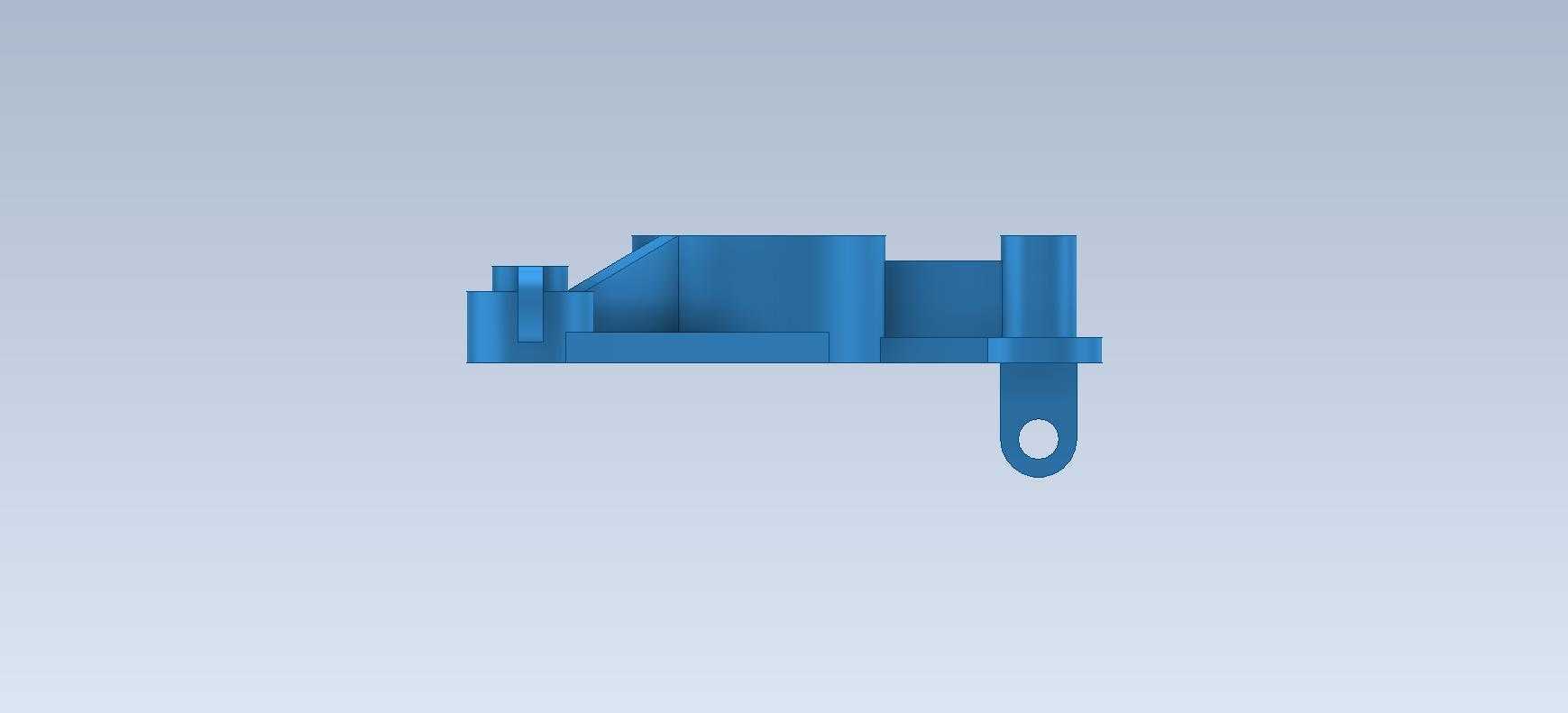

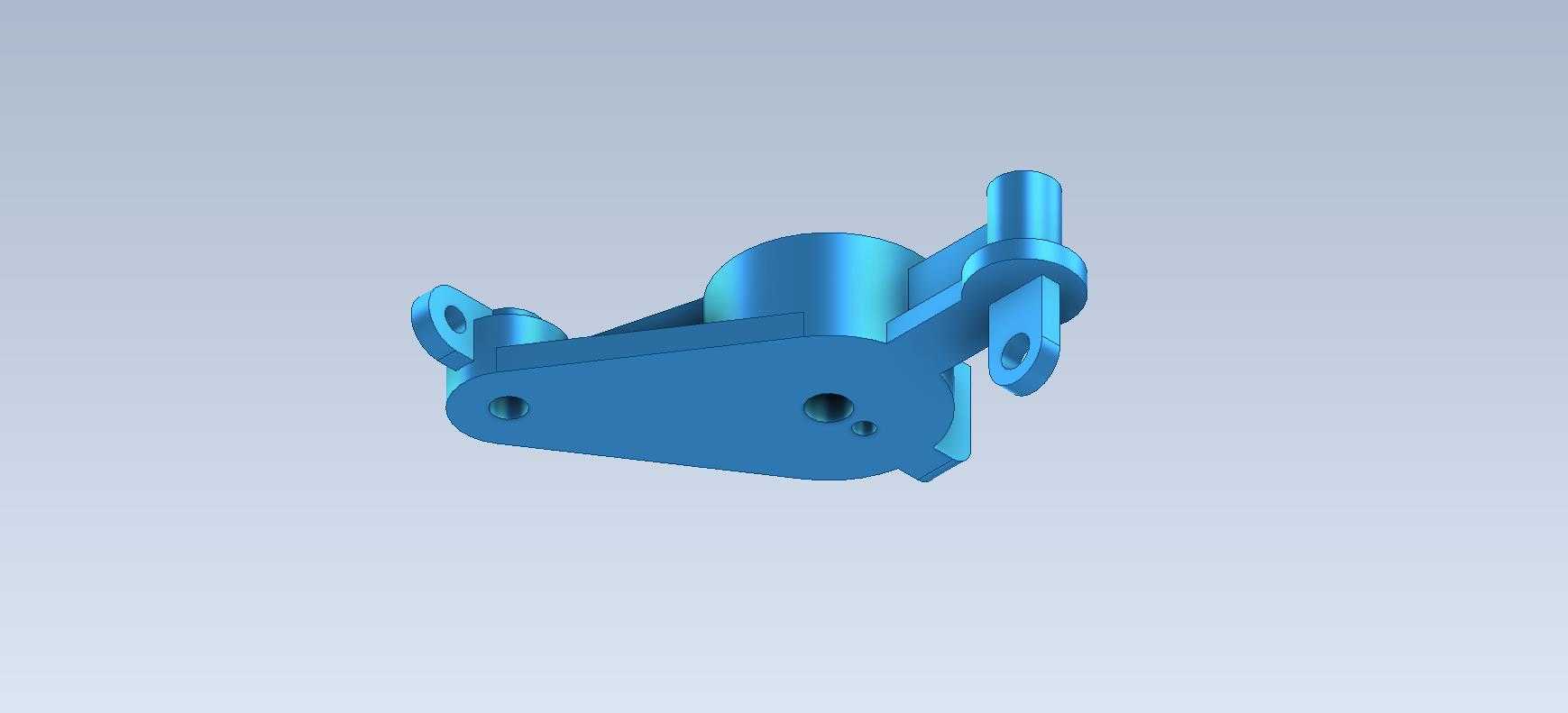

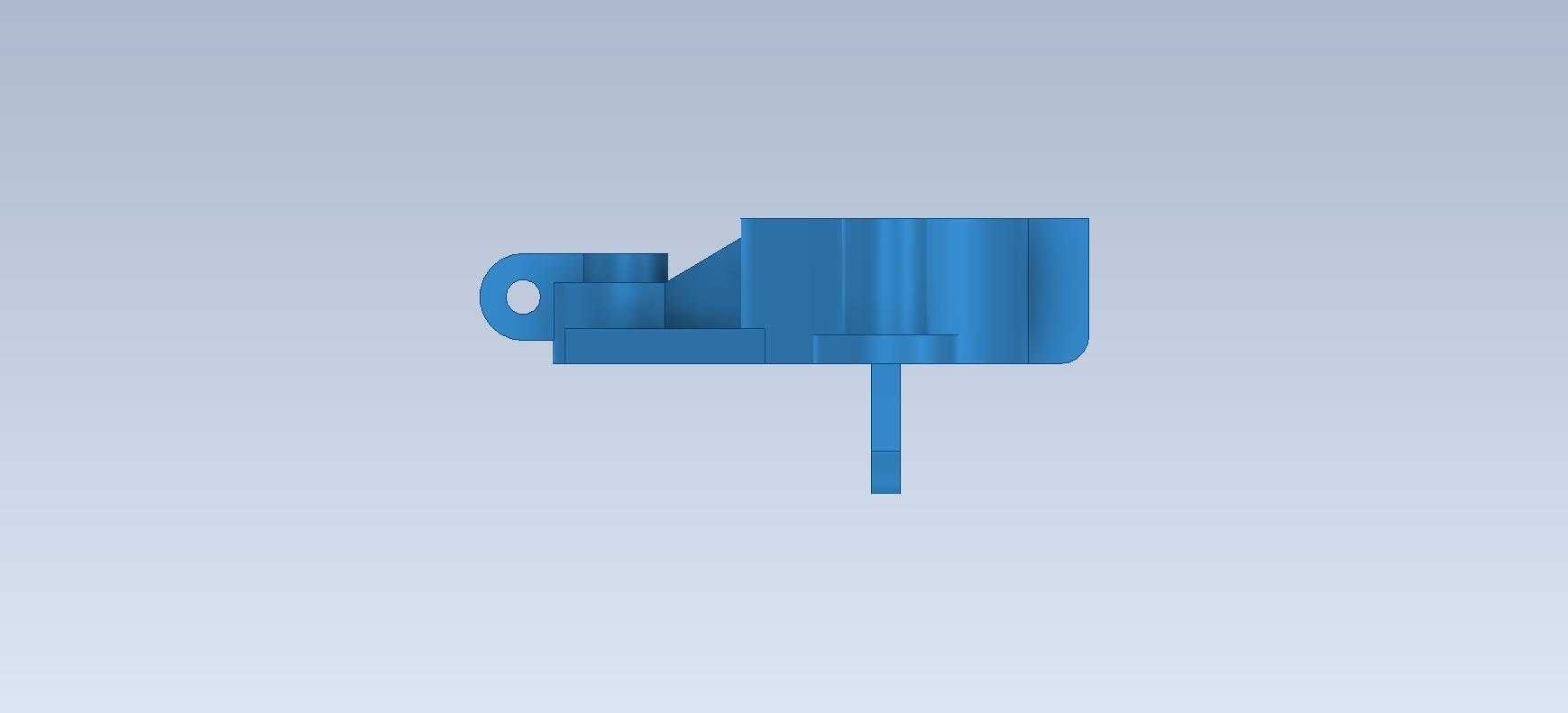

　　三个向外延伸的支臂末端都设计了带通孔的安装耳，其中两个支臂的安装耳为单孔铰接式结构，孔位内可以穿装销轴或者螺栓，实现与相邻支架的铰接或者刚性固定，第三个支臂的安装耳为阶梯轴式结构，末端的通孔可以用来穿装锁紧件，阶梯轴段可以嵌套衬套，降低转动或者振动过程中的磨损。设计过程中首先要确定核心腔体的安装基准，以腔体的中心轴线为主要基准，先确定三个支臂的延伸角度，要匹配设备内部的安装点位分布，斜撑的筋板厚度要根据实际承载的载荷计算，日常应用场景下这类结构多承载0.5-2kg的功能模块，筋板厚度设置在3-5mm即可满足刚度需求，同时不会过多增加零件重量。

　　安装边界方面，核心腔体的外径根据适配的模块尺寸确定，三个支臂展开后的最大轮廓尺寸要控制在安装空间的允许范围内，每个安装耳的通孔中心距腔体中心的距离要严格匹配设备内部的预装螺柱位置，避免出现安装孔位错位无法装配的问题。零件的壁厚要尽量保持均匀，避免注塑或者3D打印过程中出现缩痕、应力集中的问题，支臂与主体腔体的衔接位置都做了圆角过渡，降低应力集中系数，提升零件的抗疲劳性能，在设备长期运行产生持续振动的工况下，圆角过渡的位置不容易出现开裂失效的问题。

　　这类结构件的实际用途十分广泛，在小型电源模块、传感组件安装、小型传动机构的支撑位都能看到类似构型的零件，设计时不需要追求复杂的外形，核心是保证安装定位准确、结构刚度足够、装配过程无干涉，同时尽可能降低零件的材料消耗与加工难度。建模过程中要重点关注各个安装孔的同轴度、安装面的平面度要求，铰接位的孔位要预留合适的配合间隙，保证穿装销轴时可以顺利装配，不会出现卡滞的问题，阶梯轴段的外径公差要根据嵌套的衬套尺寸设置，保证衬套可以顺利压装，同时不会出现松脱的问题。斜撑筋板的位置要避开内部走线的空间，不能影响设备内部的线缆排布，三个支臂的角度设置要考虑装配时的工具操作空间，保证螺栓或者销轴安装时，工具可以顺利到达操作位置，不会被周边结构挡住。这类零件如果采用塑料注塑加工，要在合适的位置设置拔模斜度，安装孔的位置要保证脱模顺畅，如果采用金属机加工，则要重点关注装夹定位的基准，保证一次装夹即可完成主要安装面与孔位的加工，减少二次装夹带来的形位公差误差。
