课堂原型铸造青铜立式书挡结构设计

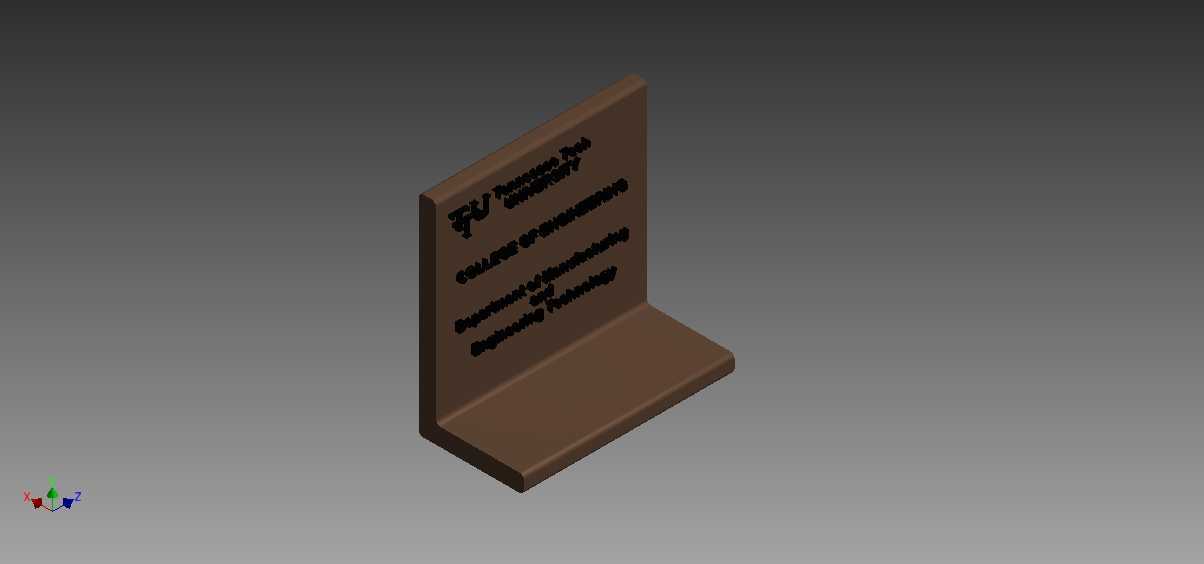

　　日常桌面办公与学习场景中，立式书挡是维持书籍直立摆放、避免书页折损、规整桌面收纳空间的常用五金类文教配件，区别于常见的冲压钣金书挡，这款采用L型一体化结构的书挡，最初以快速原型制作完成结构验证后，通过铸造工艺成型为青铜材质，在结构强度、配重稳定性与外观质感上都有别于常规量产薄金属书挡。从结构设计逻辑来看，书挡整体采用直角L型布局，竖直挡边与水平承托底座为一体化成型结构，不存在拼接缝隙带来的结构应力集中问题，竖直挡边承担书籍侧方的倚靠支撑力，水平底座则压在书籍底部下方，依靠自身配重与书籍自重形成的下压力抵消竖直挡边受到的侧向倾覆力矩，无需额外打孔安装固定，放置在平整桌面即可直接使用。

　　设计阶段首先确定的是安装边界与适配尺寸，竖直挡边的高度参考常规32开、16开书籍的常见摆放高度设置，既能够覆盖绝大多数平装书籍的侧立面支撑需求，又不会因为挡边过高遮挡书籍书脊影响查找；水平底座的进深尺寸经过反复验证，若进深过短，当倚靠的书籍厚度较大、重心偏外时，容易出现书挡向外滑移倾覆的问题，若进深过长，则会过多占用桌面的有效使用空间，压缩书籍本身的摆放区域，最终确定的底座进深刚好能够在放置常规厚度丛书时，让底座完全压在书籍底部范围内，不会外露硌手，也不会过多侵占桌面空间。竖直挡边的表面预留了文字蚀刻的加工余量，在铸造完成后可直接在挡面蚀刻标识、文字内容，既可以作为课堂教学的成果展示载体，也可以定制为带有纪念属性的文创类桌面配件。材质选择上采用青铜铸造，一方面青铜合金的铸造流动性较好，能够完整还原L型结构的直角过渡细节，不会出现薄壁处浇铸不足的缺陷，另一方面青铜材质本身密度较高，同体积下的配重比普通碳钢、铝合金更大，不需要额外在底座内部增加配重块，就能依靠自身重量达到足够的抗倾覆稳定性，长期使用过程中青铜表面形成的氧化包浆也能提升产品的质感，不会像普通喷涂钣金书挡那样出现漆面脱落、锈蚀的问题。

　　结构细节处理上，竖直挡边与水平底座的过渡位置采用了小半径圆角过渡，既避免直角锐边在使用过程中划伤手部，也能够降低铸造过程中转角位置的应力集中，减少铸件冷却过程中出现开裂的概率；底座的底面做了平面度公差控制，保证放置在平整桌面时不会出现翘边、晃动的问题，不需要额外粘贴防滑胶垫也能保持足够的静摩擦力，避免书籍倚靠时书挡出现滑移。从实际使用场景来看，这款书挡既可以单只使用抵住单排书籍的侧端，也可以成对使用从两侧固定整排书籍，适配家庭书桌、办公室工位、学校教室讲台、图书馆阅览桌等多种桌面场景，因为采用一体化铸造结构，没有活动连接部件，长期使用不会出现连接松动、结构变形的问题，相比常见的可伸缩调节书挡，结构可靠性更高，维护成本为零。在快速原型验证阶段，首先通过三维建模完成整体结构的参数化建模，对不同底座进深、挡边高度下的抗倾覆能力做了模拟验算，确认当倚靠书籍总厚度达到常规单排书架最大摆放厚度时，书挡的抗倾覆安全系数仍能满足使用要求，不会出现侧翻；原型制作完成后通过实际摆放测试，调整了挡边与底座的厚度比例，在保证整体重量足够的前提下，适当减薄了挡边上半部分的厚度，降低整体材料消耗，同时保持底座部分的厚度足够，让整体重心尽量靠下，进一步提升放置稳定性。

　　铸造工艺阶段，针对L型结构的拔模角度做了优化，竖直挡边的外侧设置了极小的拔模斜度，保证铸造完成后能够顺利脱模，同时不会影响挡边立面的平面度，避免倚靠书籍时出现局部应力集中压损书封的问题；铸件成型后经过表面打磨处理，去除浇口、飞边毛刺，所有外露边缘都做了倒钝处理，使用过程中不会划伤书籍封面或者使用者手部。不同于市面上常见的薄钢板弯折书挡容易出现挡边弯折变形、底座翘曲的问题，这款一体化铸铜书挡的结构刚性更强，即使倚靠厚重的精装书籍、工具书，也不会出现挡边向外弯折变形的问题，长期使用能够始终保持直立的支撑状态，规整桌面书籍摆放秩序，减少书籍歪倒带来的桌面杂乱、书页折角、书封磨损等问题。
