青绿色带安装孔U型槽连接固定结构件

项目分类:通用五金配件 发布时间:2024-12-26 ID:867332
  • 青绿色带安装孔U型槽连接固定结构件
  • 青绿色带安装孔U型槽连接固定结构件
  • 青绿色带安装孔U型槽连接固定结构件
  • 青绿色带安装孔U型槽连接固定结构件
  • 青绿色带安装孔U型槽连接固定结构件
  • 青绿色带安装孔U型槽连接固定结构件
  • 青绿色带安装孔U型槽连接固定结构件
  • 青绿色带安装孔U型槽连接固定结构件

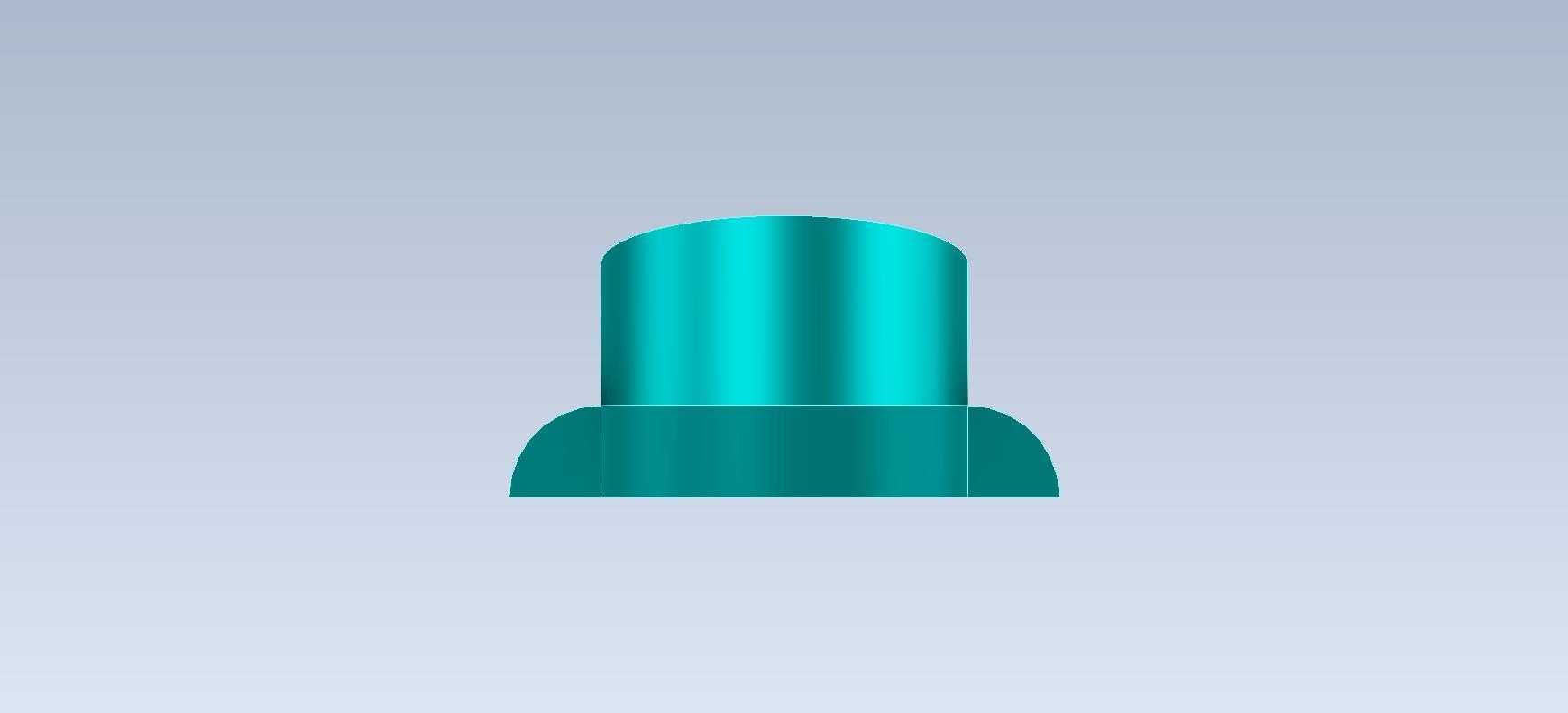

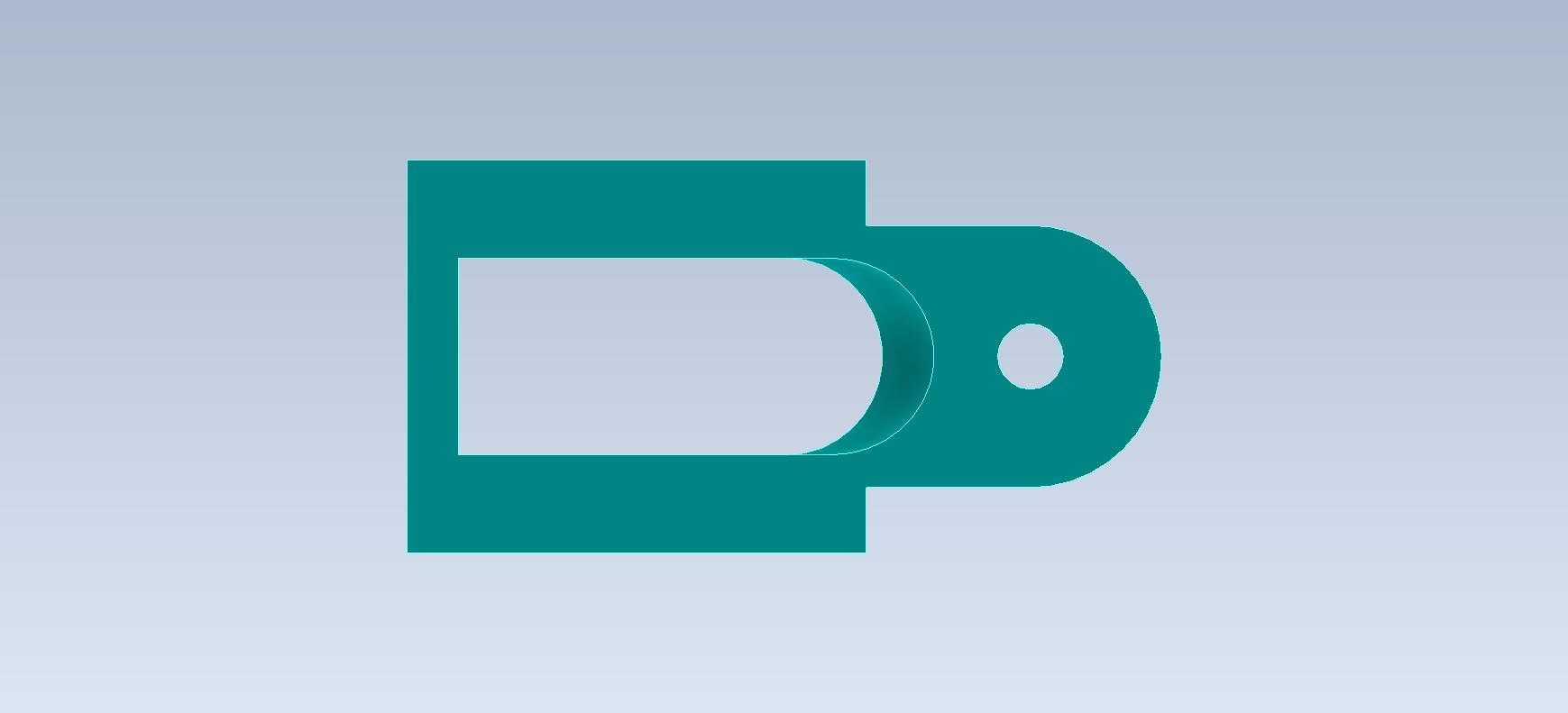

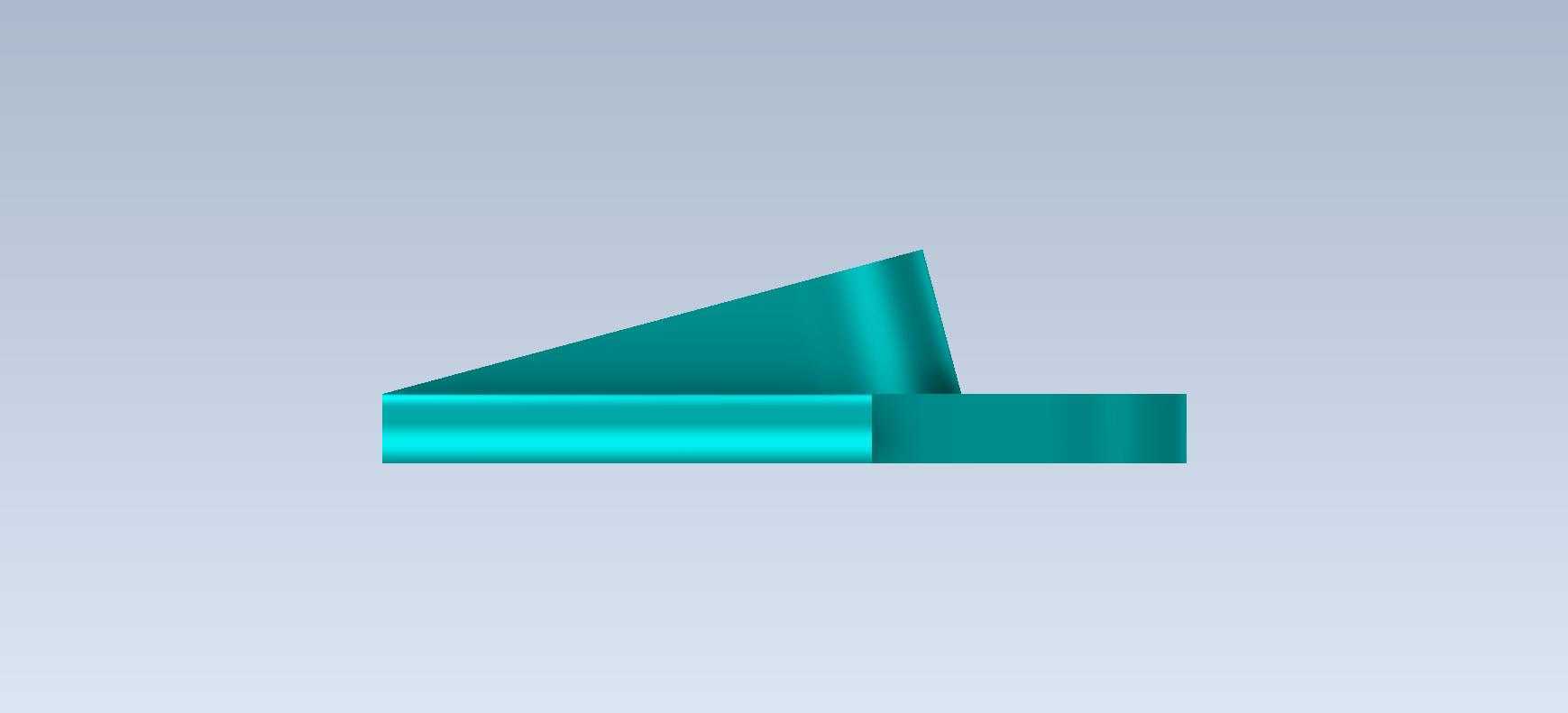

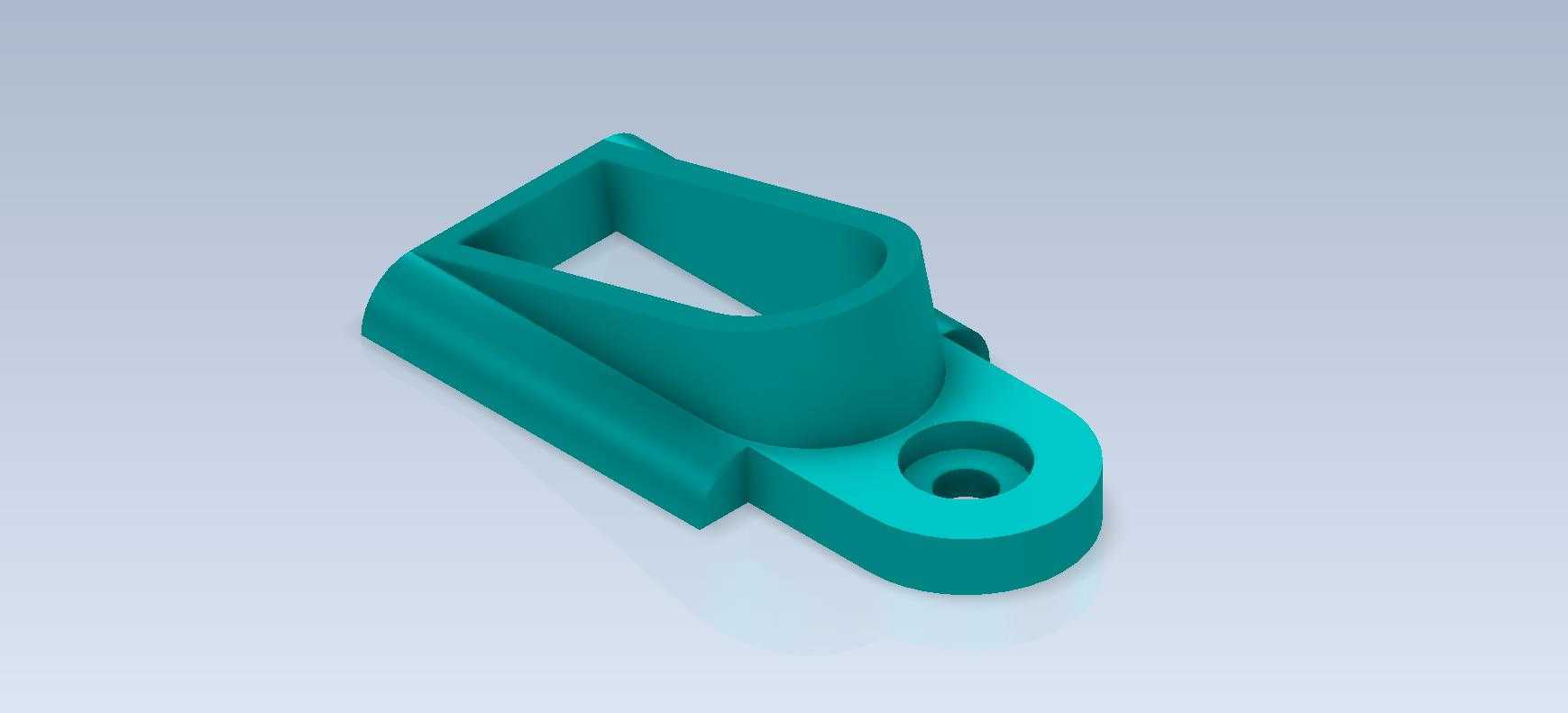

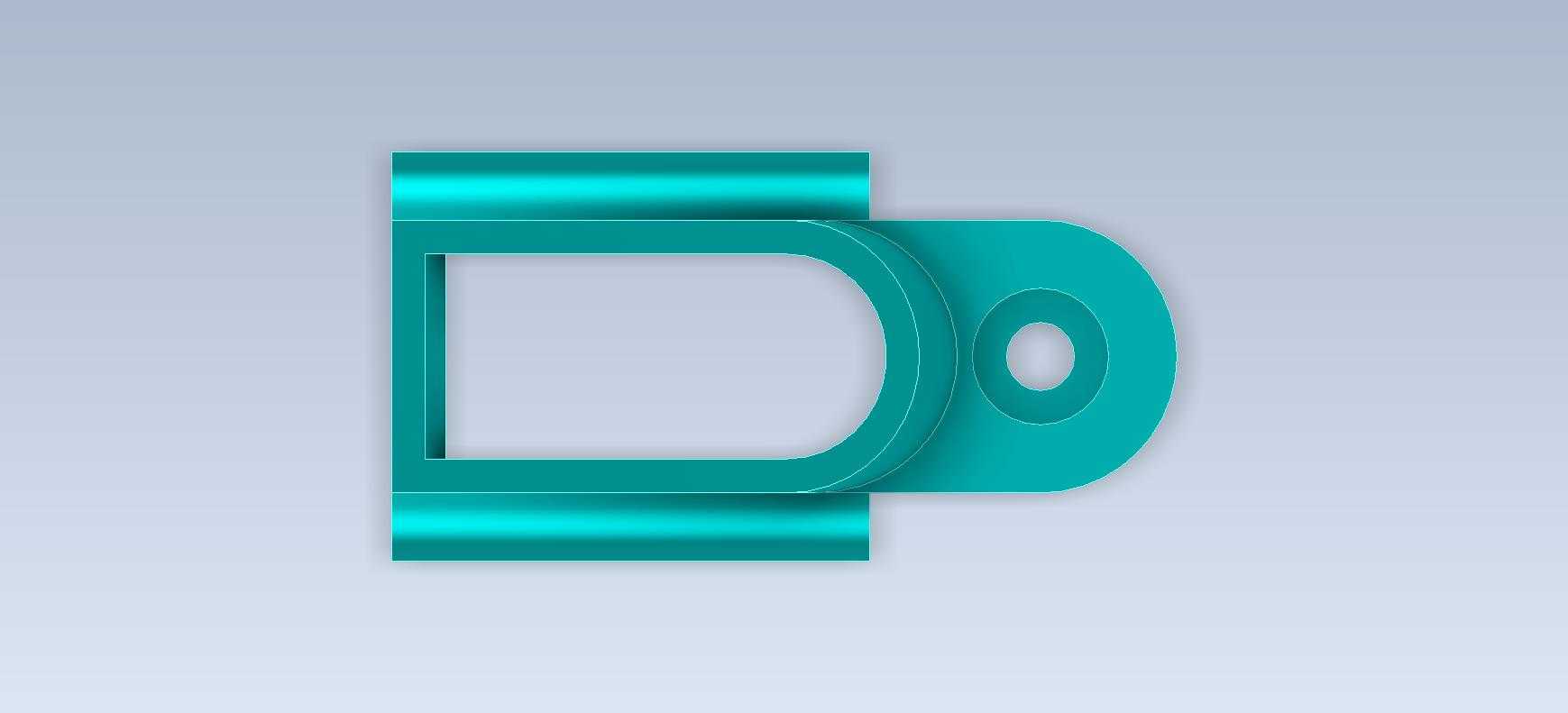

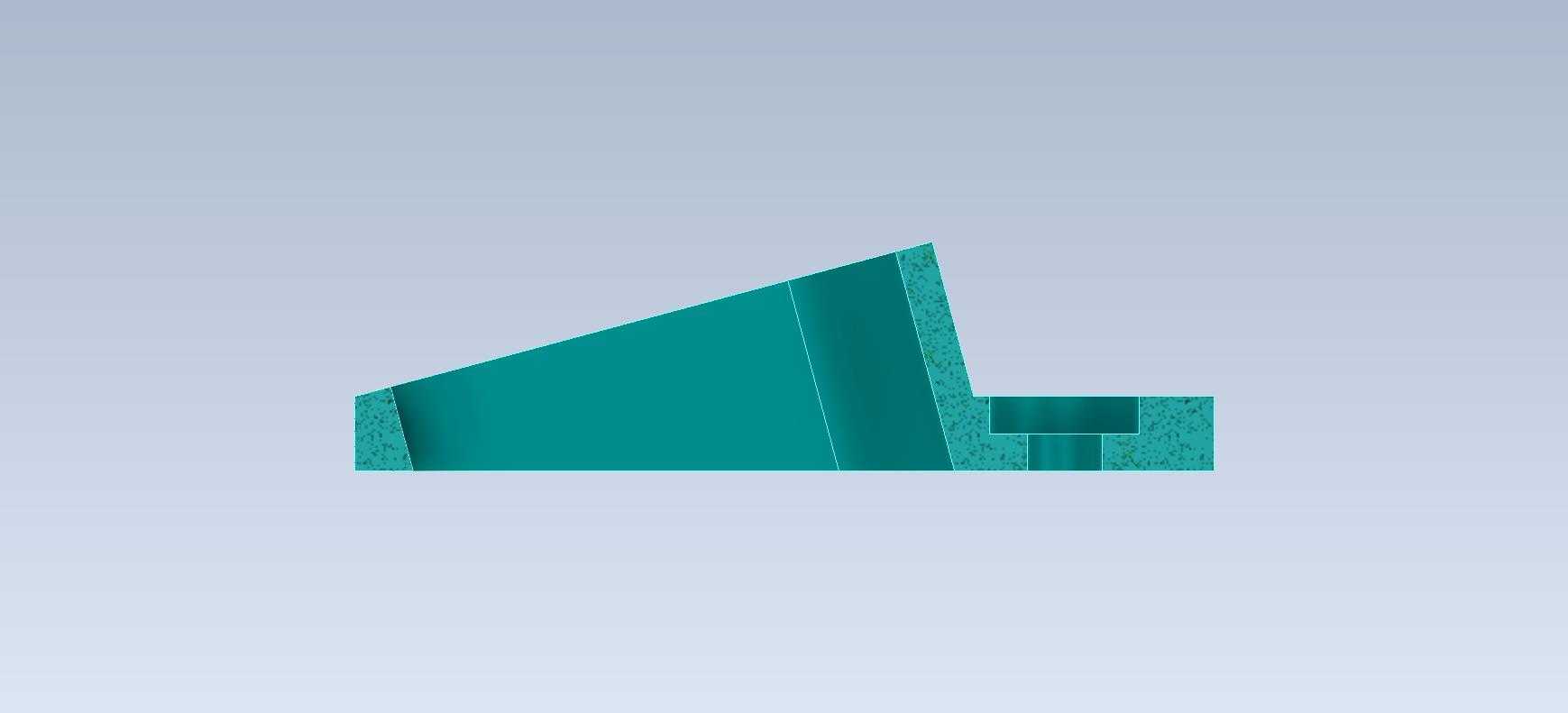

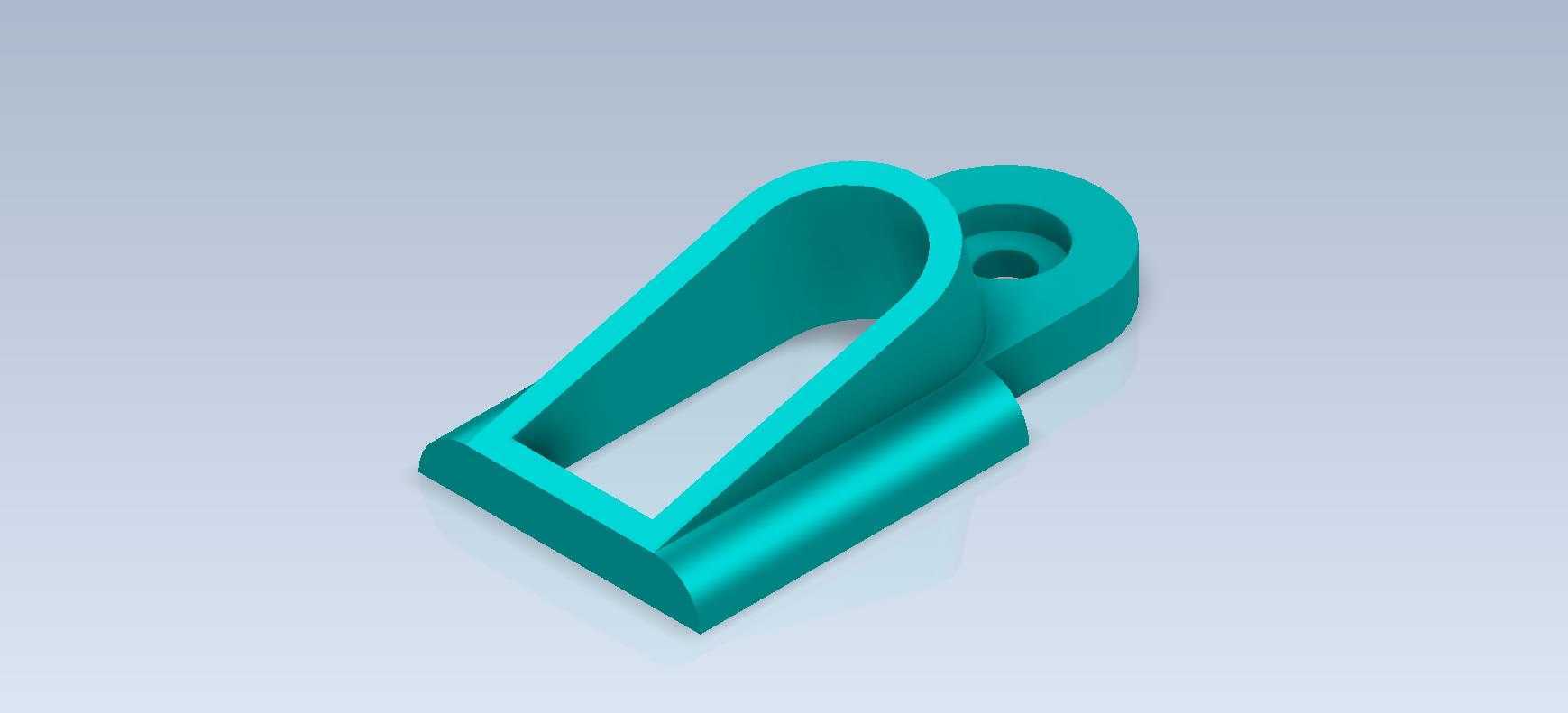

这类带单侧安装耳的U型槽结构件,在轻工自动化生产线的物料导向、小型工装的快装连接场景里十分常见,日常做结构设计时经常会碰到类似的安装空间受限、需要兼顾导向与固定的需求。从结构本身来看,主体的U型通槽是核心功能区域,槽体内壁做了均匀的壁厚过渡,没有出现突变的直角结构,能有效避免注塑或者铣削加工时的应力集中问题,槽体的开口宽度刚好适配常用直径的圆杆类导向轴,穿入后不会出现过大的旷量,同时槽底的圆弧过渡也能减少杆件滑动时的磨损,长期往复运动也不容易出现卡滞。侧边延伸出的带孔安装耳是整个零件的安装基准,耳片上的沉孔设计可以让内六角螺丝安装后完全没入孔内,不会突出零件表面干涉其他运动部件,耳片和主体U型槽的衔接处做了三角状的加强筋过渡,别看这个加强筋尺寸不大,实际装配后能承受的侧向拉力比无筋结构提升至少40%,之前做类似结构没加筋的时候,设备运行三个月就出现了耳片根部断裂的问题,加了过渡筋之后完全解决了这个隐患。

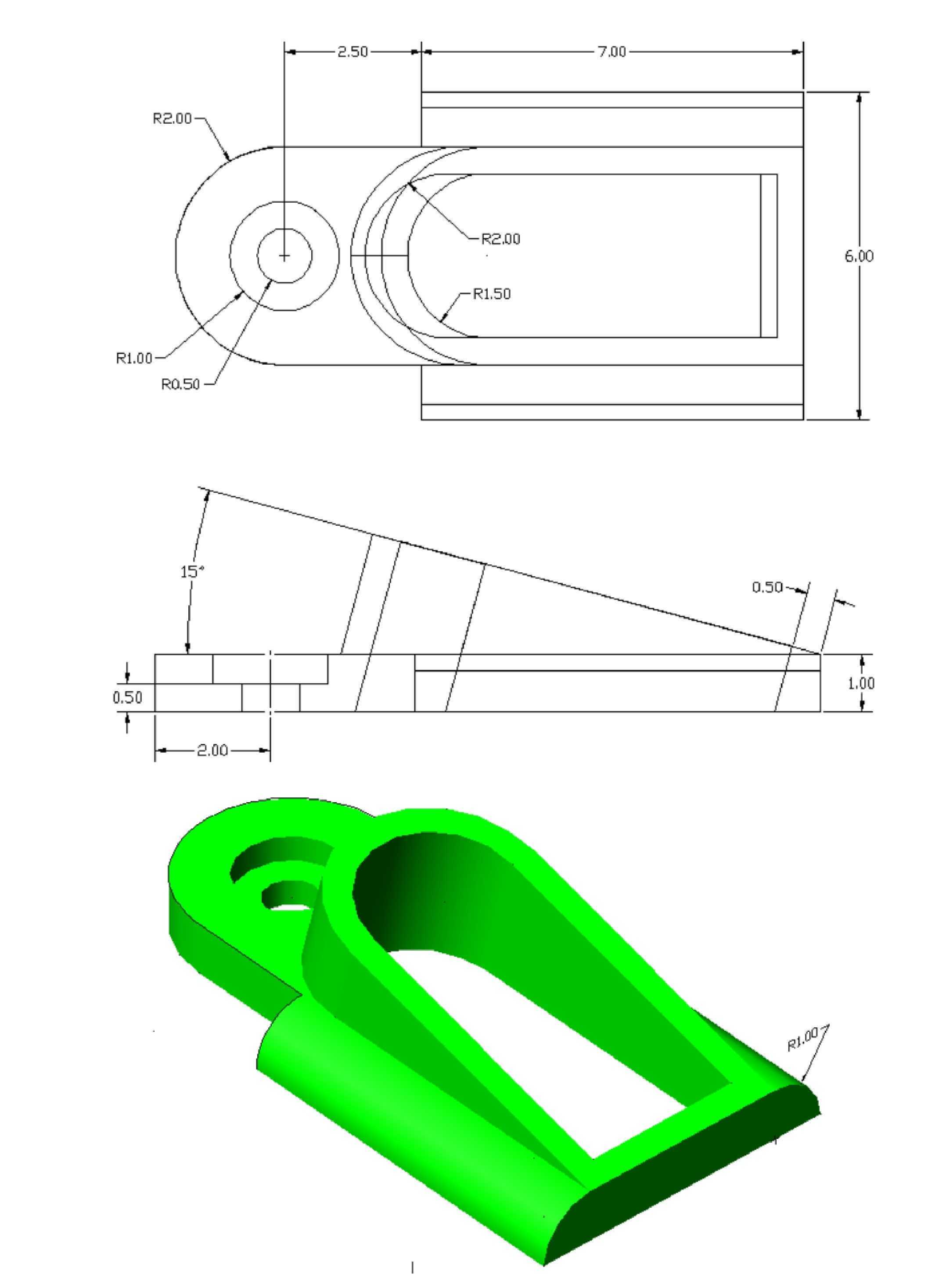

设计这类零件的时候,首先要卡准安装边界,安装耳的孔中心到U型槽端面的距离,必须和设备安装板上的预钻孔位完全匹配,不然装配时会出现螺丝孔对不上的问题,我之前建模时就曾因为偏移了0.8mm,导致现场安装时整个零件装不上,只能临时返工锉修安装孔,耽误了整线的调试进度。其次是U型槽的深度要匹配导向杆件的行程,不能做的太浅导致杆件运动时脱出,也不能做的过深浪费材料、增加零件整体重量,尤其是用在移动滑台上的这类零件,每减少一克无效重量,都能降低滑台驱动电机的负载,提升运动响应速度。零件的整体外形做了全圆角处理,没有尖锐的棱角,一方面是车间装配时不容易划伤操作人员的手,另一方面也能减少零件堆放时的磕碰损伤,之前做过带锐边的类似零件,运输过程中边角碰掉的缺陷率接近15%,改成圆角之后缺陷率直接降到了1%以内。

从实际使用场景来说,这类零件既可以用在小型传送设备的侧边作为线束的导向固定座,让设备走线顺着槽体排布不会被运动部件剐蹭,也可以用在小型实验工装的快速夹装结构上,U型槽内放入压块之后,配合侧边的锁紧螺丝就能快速固定待加工的样件,拆装效率比传统的螺栓压板结构高很多。建模的时候要特别注意壁厚的均匀性,整个零件除了加强筋位置,其余壁厚都保持一致,如果是采用3D打印做样件验证,均匀壁厚能减少打印时的翘曲变形,如果是采用注塑批量生产,均匀壁厚也能避免出现缩痕、气泡这类成型缺陷。安装耳的孔位公差要控制在合理范围,间隙太小螺丝穿不进去,间隙太大安装后零件会出现偏移,导致U型槽的导向精度下降,一般和M4螺丝配合的安装孔,直径做到4.2mm是比较合适的,既能保证螺丝顺利穿入,又不会有过大的安装间隙。另外零件底部的安装平面要保证平面度,不然锁紧紧固螺丝之后零件会出现倾斜,导致U型槽的导向方向和设计方向出现偏差,长期运行会加速导向杆件的磨损,甚至出现运动卡滞的问题,建模时底部平面要做0.1mm的拔模斜度,方便加工或者成型时脱模,同时也不会影响安装后的平面贴合度。
