三缸压缩机构核心缸体组件结构设计

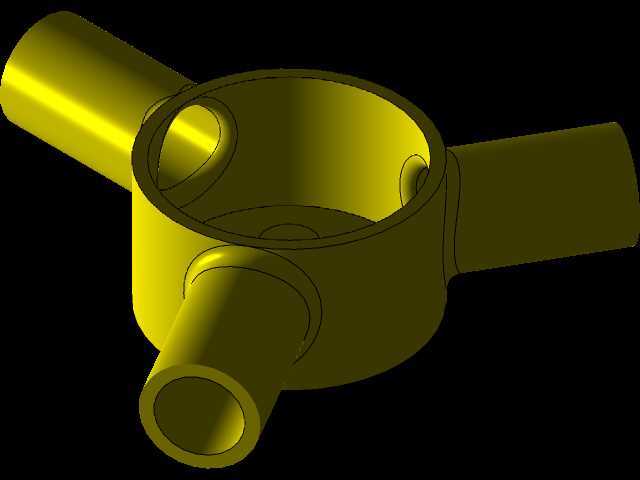

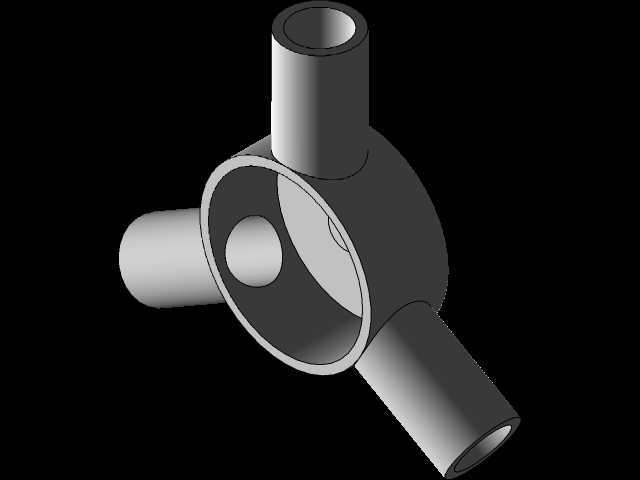

　　在中小型流体压缩设备的应用场景里，三缸布局的压缩单元一直是平衡输出脉动、压缩效率与整机体积的优选方案，这类结构常见于小型气动动力站、冷媒压缩机组、低压工业气源供给系统中，相比单缸或双缸结构，三缸呈空间夹角分布的布局能将曲柄旋转过程中的往复惯性力做部分抵消，降低整机运行时的振动幅值，减少配套减震结构的设计冗余。本次呈现的缸体组件是三缸压缩机的核心容纳构件，三个圆柱形缸筒沿中心环形腔体的径向呈120度空间夹角分布，每个缸筒的内孔是活塞做往复压缩运动的工作腔道，中心环形腔体则用于容纳曲柄连杆机构，将旋转动力转化为三个活塞的直线往复动作，完成介质的吸入、压缩与排出流程。

　　从结构设计逻辑来看，三个缸筒与中心腔体采用一体化的腔体结构设计，避免了分体拼接带来的密封冗余问题，缸筒与中心腔体的过渡位置做了大圆角过渡处理，既可以降低铸造或成型过程中的应力集中风险，也能减少介质在腔体内部流动时的局部阻力损失。每个缸筒的外端面预留了与缸盖、阀组组件连接的配合边界，端面的平面度公差需要控制在合理范围内，保证密封垫片压紧后不会出现介质泄漏，缸筒内孔的尺寸精度与表面粗糙度直接影响活塞环的密封寿命，设计时需要根据压缩介质的类型、额定工作压力匹配对应的公差等级，针对无油润滑的工况还需要对内孔做特殊的表面处理，降低摩擦系数。

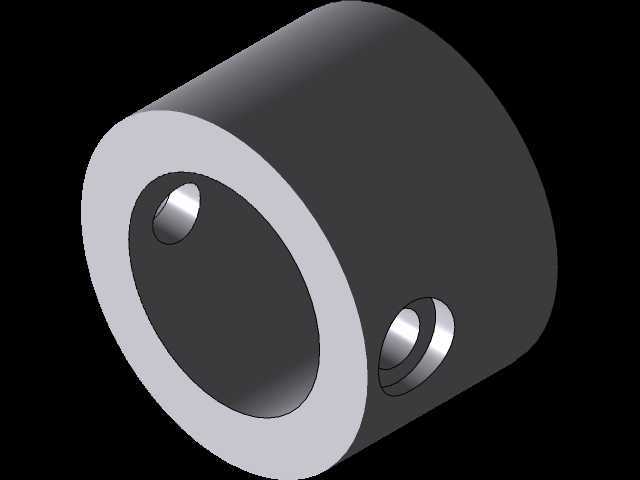

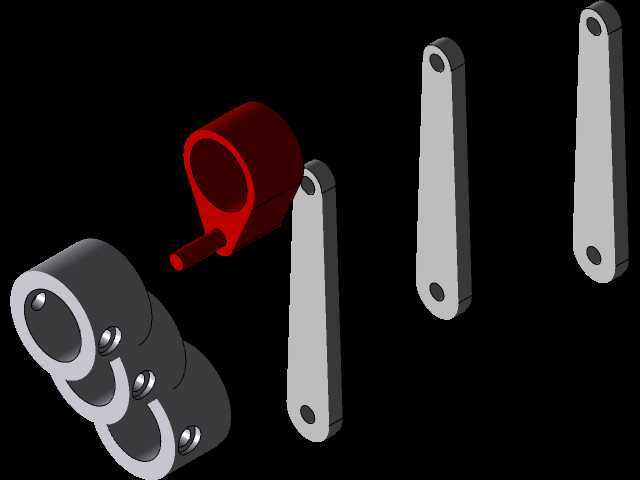

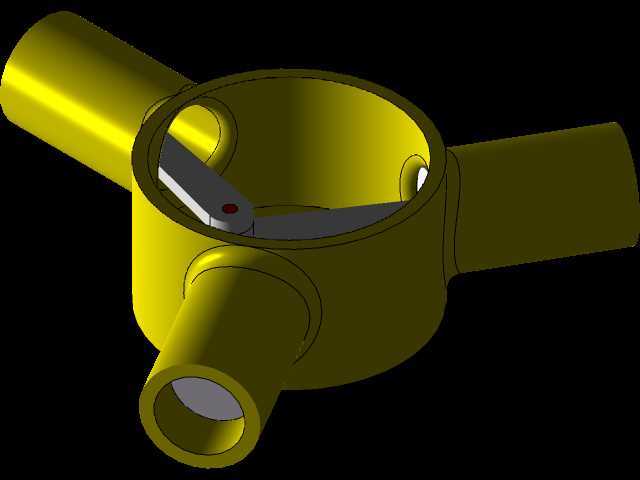

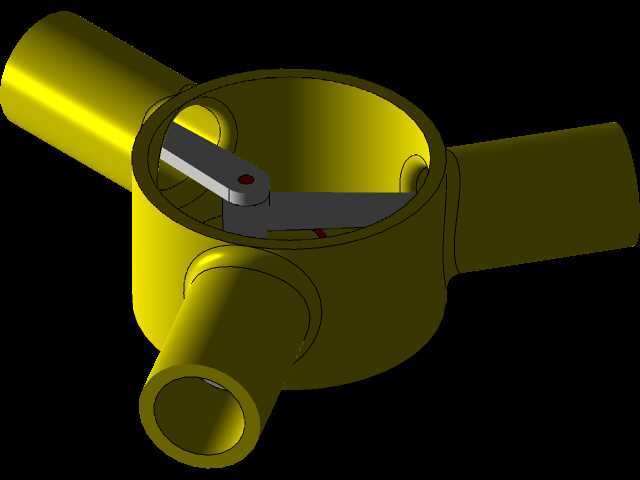

　　中心腔体的侧壁预留了曲柄轴的安装支撑位，支撑位的同轴度公差是整个组件的核心精度指标，一旦同轴度偏差过大，会导致曲柄转动时出现卡滞、偏磨，直接缩短整机的无故障运行时间。腔体内部的曲柄构件采用偏心结构设计，三个连杆的大端共同装配在曲柄的偏心轴颈上，小端分别与三个缸内的活塞连接，当曲柄做整周旋转时，会依次带动三个活塞在对应缸筒内做往复运动，错开各自的吸排介质行程，让整机的输出压力波动控制在较小范围内，后端配套的稳压罐容积也可以相应缩小，压缩整机的占用空间。从安装边界来看，三个缸筒的外伸长度保持一致，整机可以通过中心腔体下方的支撑脚固定在安装基座上，安装面需要保证足够的平面度，避免固定螺栓拧紧后导致缸体出现形变，影响缸筒内孔的圆柱度。

　　设计过程中需要重点核算腔体壁厚，根据额定工作压力、材料的许用应力计算出最小安全壁厚，同时预留足够的腐蚀裕量，针对输送有腐蚀性介质的工况，还需要在腔体内壁做防腐衬层处理。另外，缸筒与中心腔体连接位置的流道开口需要做平滑过渡，避免出现锐角结构，减少介质流动时的涡流损失，也能避免应力集中导致的腔体开裂风险。这类三缸结构的压缩组件相比同排量的单缸结构，曲轴每旋转一周可以完成三次介质压缩动作，输出流量的脉动率大幅降低，运行时的动平衡性能更好，适合对气源稳定性有一定要求、安装空间受限的工业场景，在小型制冷机组、便携式气动动力源、实验用低压压缩设备中都有广泛的应用。在建模过程中需要重点保证三个缸筒的空间角度偏差，角度偏差过大会导致三个活塞的运动行程出现差异，各缸的压缩比不一致，不仅会降低整机的容积效率，还会引发额外的振动与噪音，同时各配合面的公差设定需要匹配实际的加工工艺能力，避免出现设计精度过高导致加工成本攀升，或是精度不足导致装配后性能不达标的问题。
