往复式空气压缩泵结构三维设计

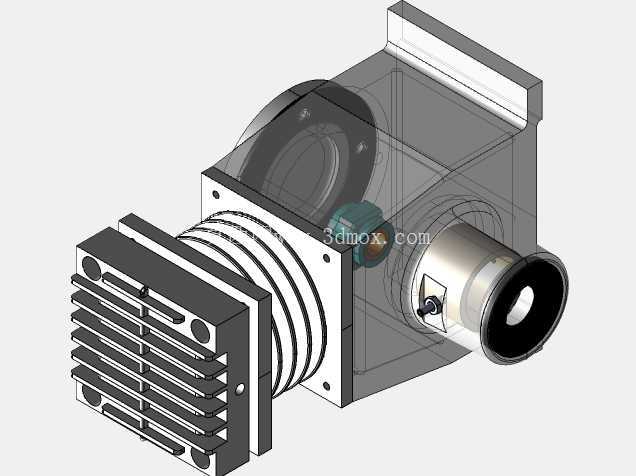

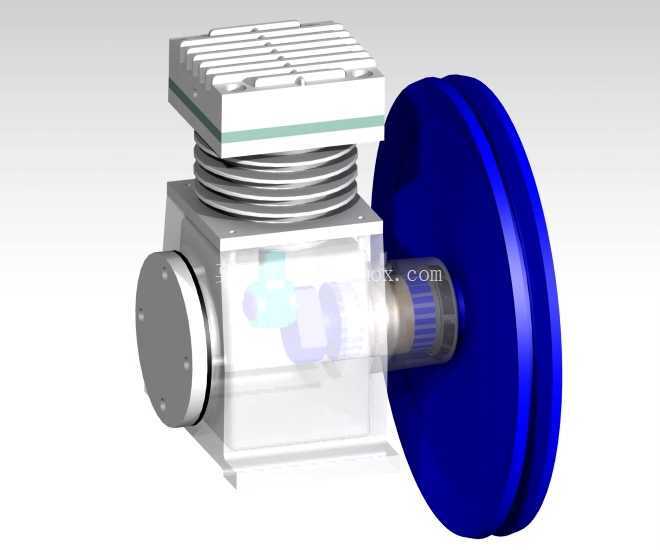

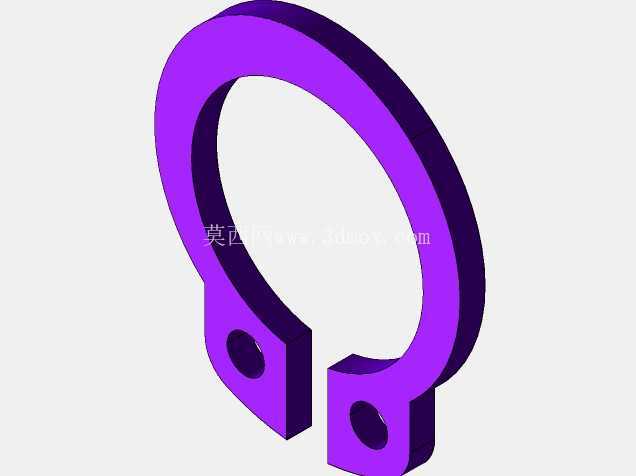

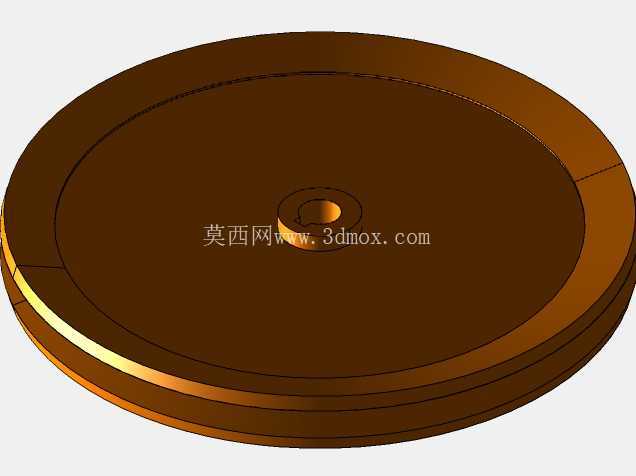

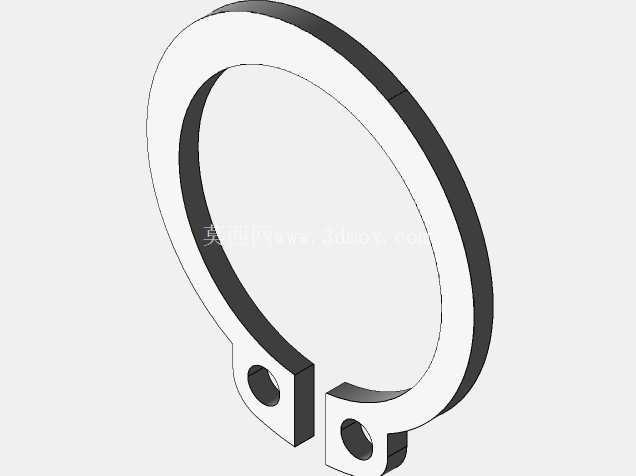

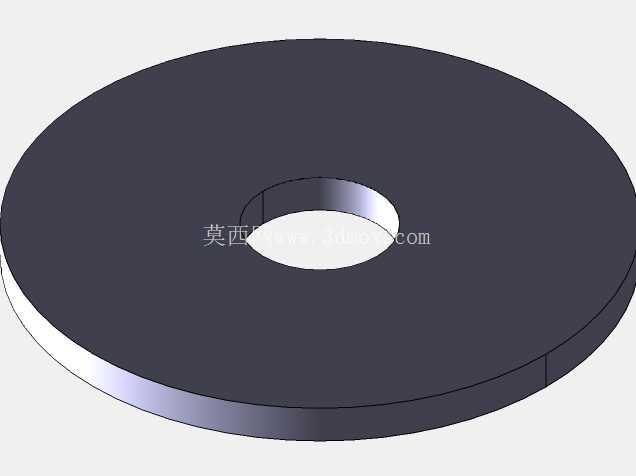

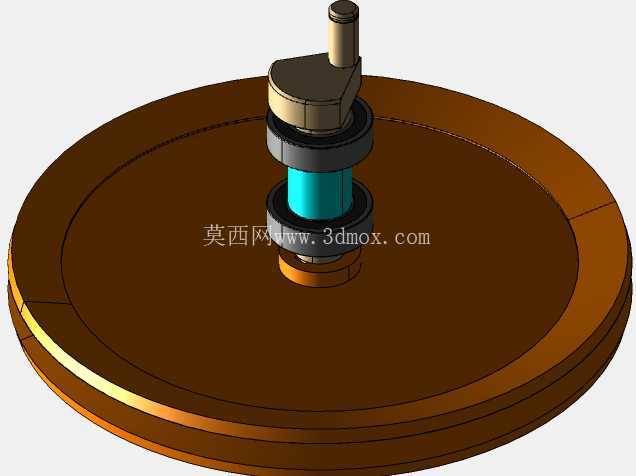

　　在车间气动工具供能、小型工业气源配套、教学实训拆解演示这类场景里，往复式空气压缩泵是出现频率极高的核心动力部件，这套三维结构完整还原了单缸往复压缩泵的全部装配关系，没有做多余的外观美化，所有配合面、安装位都按照实际加工装配逻辑搭建。从结构布局来看，带轮端采用悬臂式安装，大直径V带轮直接套在曲轴输入端，带轮轮缘做了加厚处理，既保证传动过程中的转动惯量储备，也能抵消单缸活塞往复运动产生的周期性振动，带轮与曲轴的配合段设计了平键槽，轴向靠轴端挡圈限位，实际装配时不需要额外做定位工装就能完成预装。

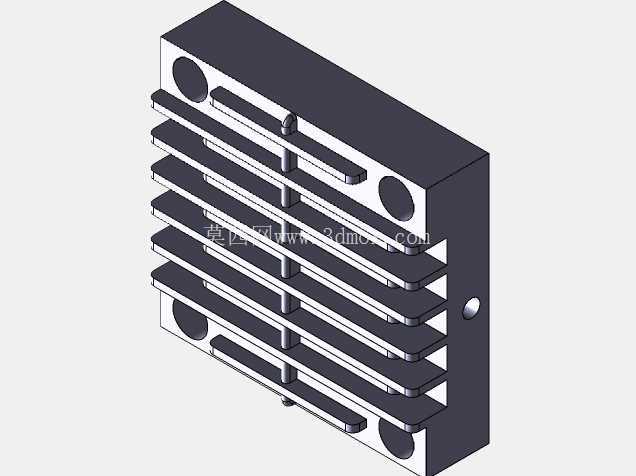

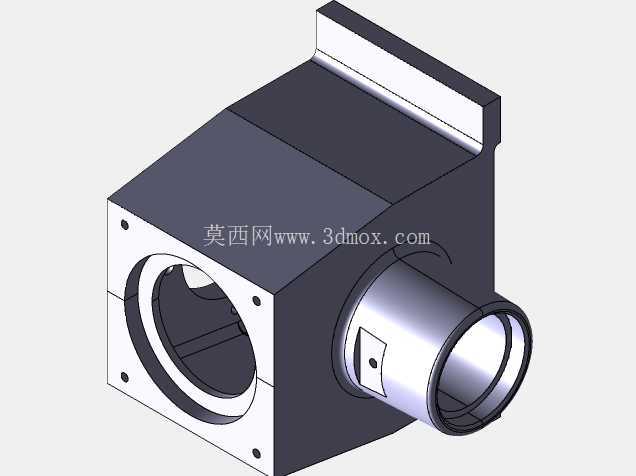

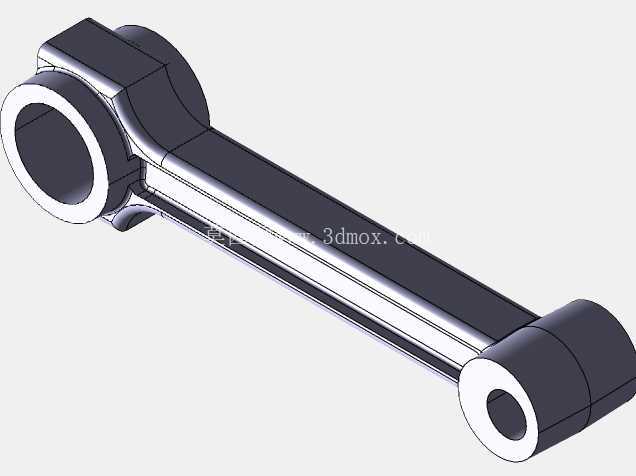

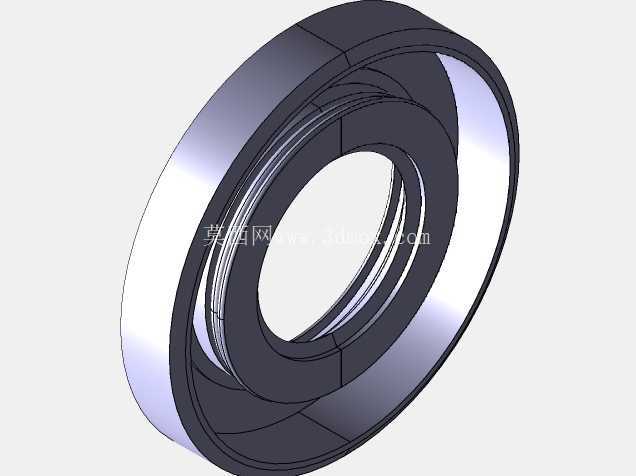

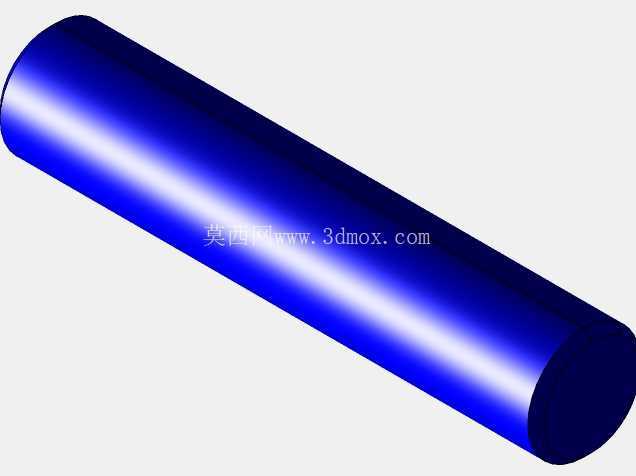

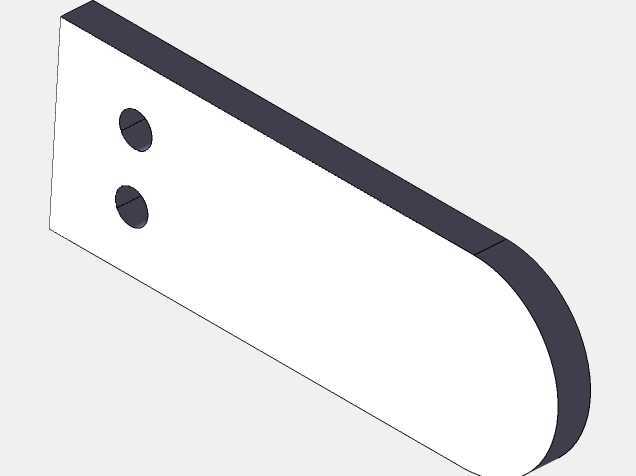

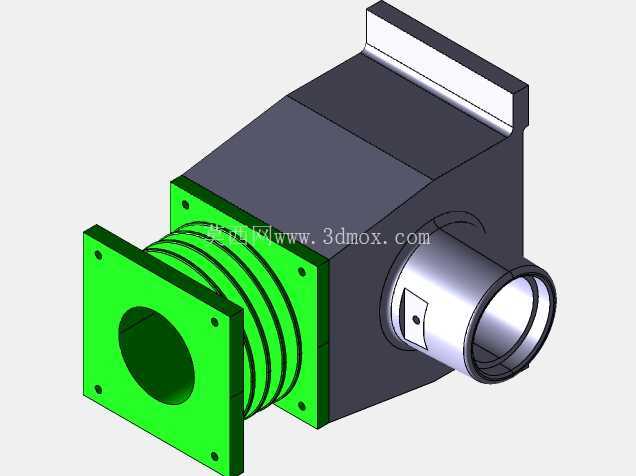

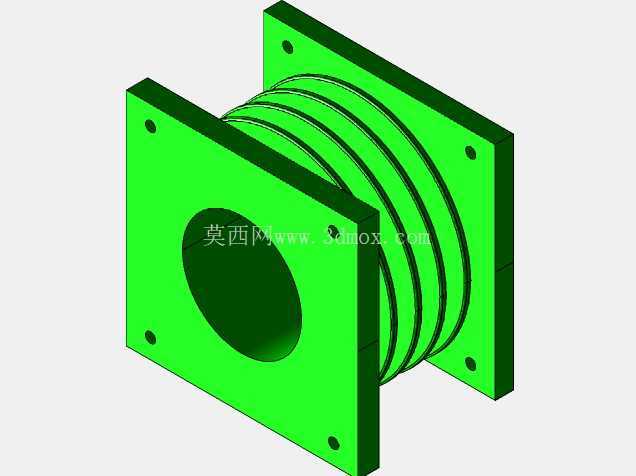

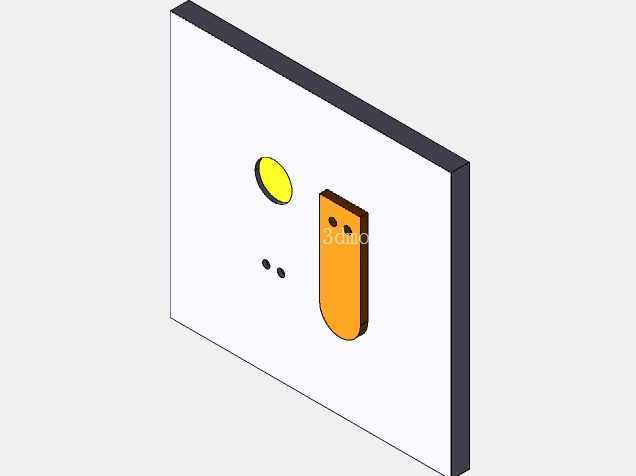

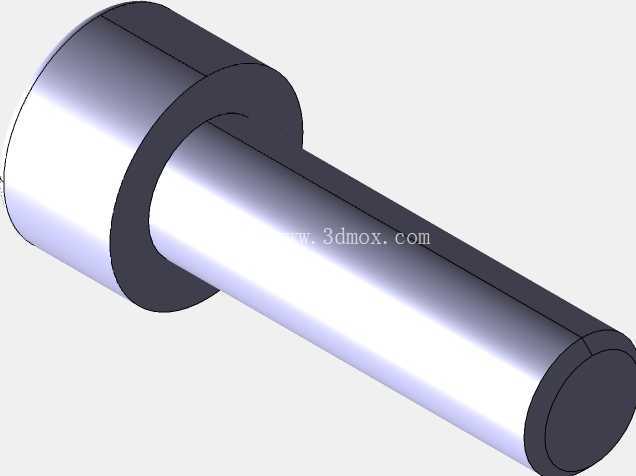

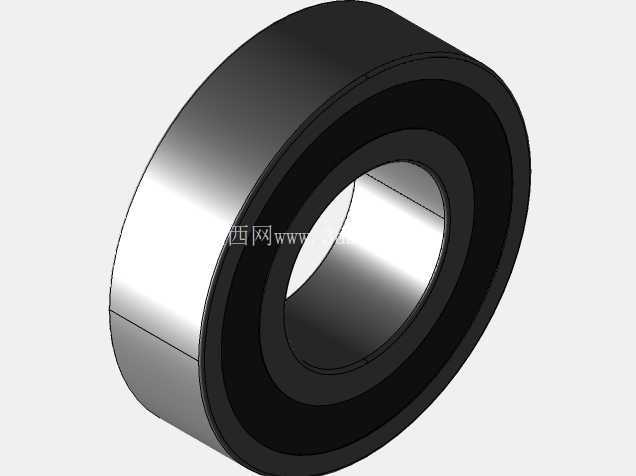

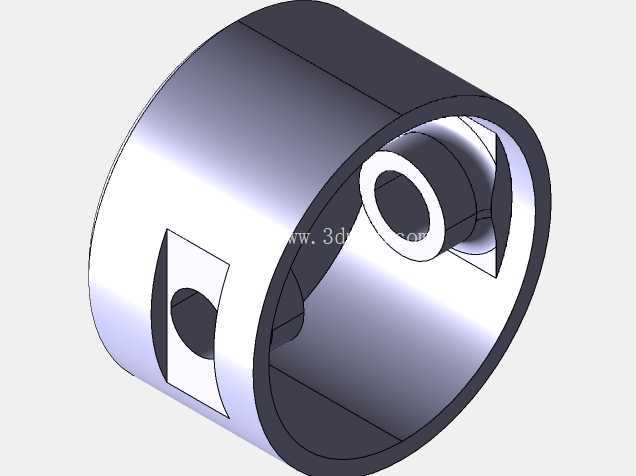

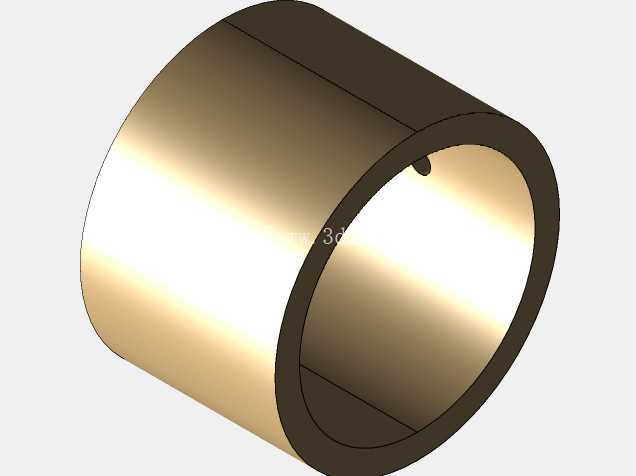

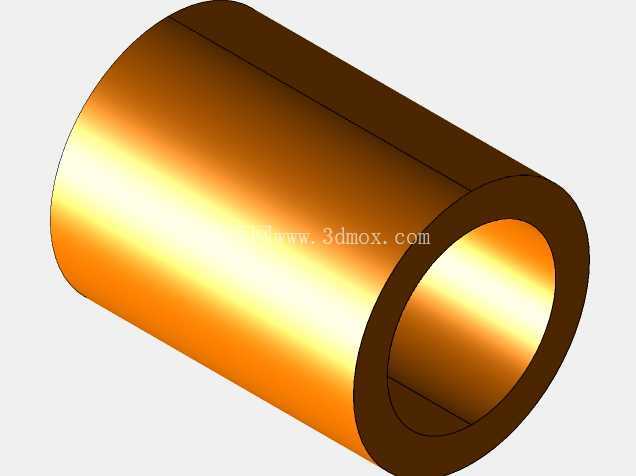

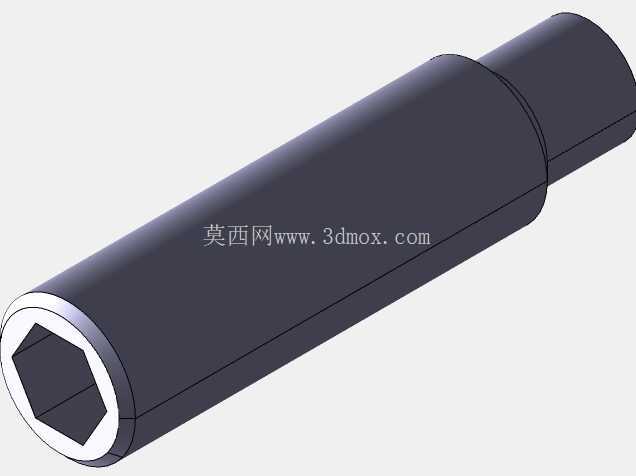

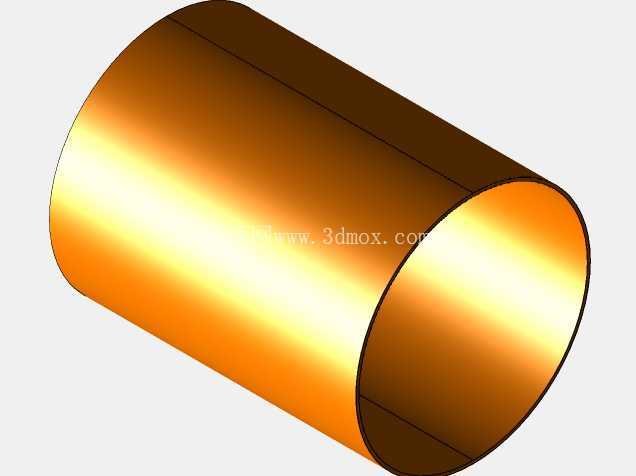

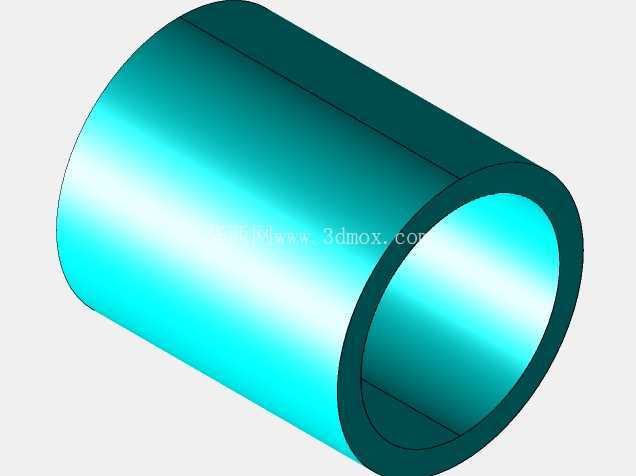

　　缸体部分采用分体式结构，下部是曲轴箱腔体，预留了曲轴轴承的安装孔位，轴承座与箱体一体铸造成型，减少了装配累计误差，上部是气缸筒，外壁设计了环形散热鳍片，鳍片的间距和高度按照自然对流散热的参数设置，连续运行时能把缸壁温度控制在橡胶密封件的耐受范围内，气缸顶部是阀组安装面，进排气阀片的定位槽、密封垫的安装沉台都在模型里做了完整还原，不会出现阀片装配干涉的问题。活塞组件部分，活塞环的槽位宽度、活塞销的安装孔同轴度都按照实际公差要求做了约束，连杆大头与曲轴曲柄的配合间隙、小头与活塞销的配合间隙都留足了运动余量，做运动仿真时不会出现卡滞、穿模的问题。

　　从安装边界来看，整个泵体的底部是平整的安装基面，四个安装脚的螺栓孔中心距按照通用小型空压机的机架尺寸设计，适配市面上多数1.5kW到3kW功率段的电机安装位，不需要额外改动机架就能完成替换。顶部阀组的出气口预留了外螺纹接口，能直接对接标准规格的气管接头，不需要额外加工转接件。设计过程中特意把易损件的拆卸路径做了避让，更换活塞环、阀片的时候不需要完全拆解整个泵体，只需要拆下气缸盖就能完成操作，日常维护的效率能提升不少。曲轴的平衡块做了偏心配重设计，配重的质心位置刚好抵消活塞往复运动的惯性力，运行时的整机振动比无平衡块的结构降低四成左右，不需要额外做很重的减震底座就能平稳运行。

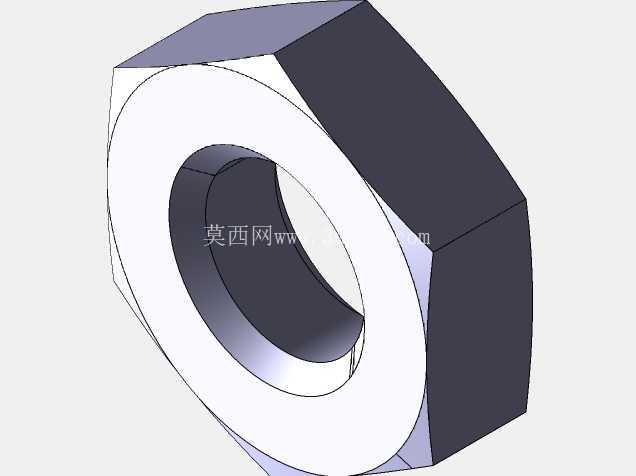

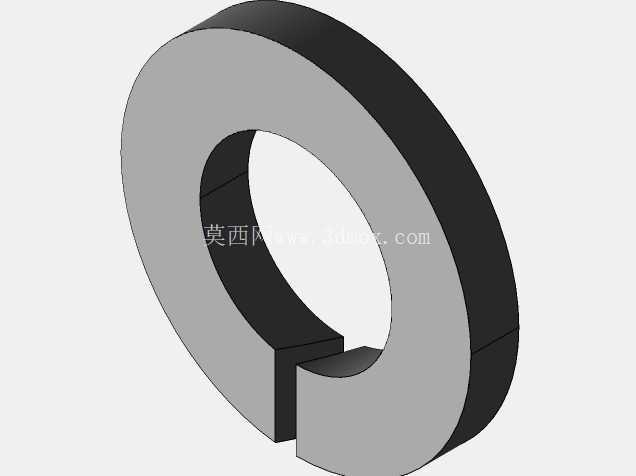

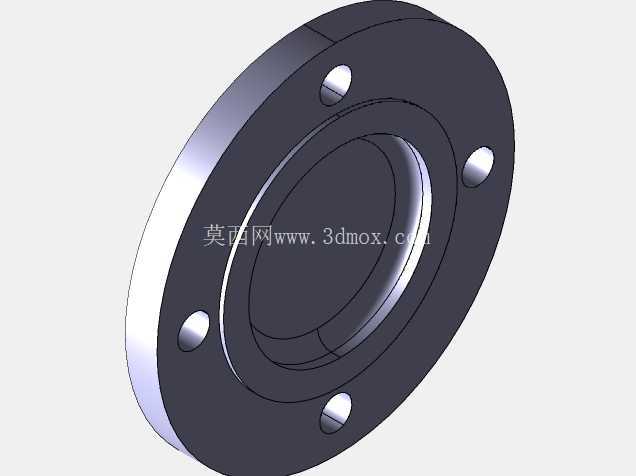

　　气缸筒与曲轴箱的连接面设计了密封胶圈的安装槽，配合厌氧胶密封能避免运行时出现漏油、漏气的问题，所有连接螺栓的规格都做了统一，除了阀组的小螺栓外，其余外部紧固件都是同一种规格，现场维护时不需要准备多套扳手。这套模型的所有零件都做了参数化关联，调整缸径、行程参数的时候，对应的带轮尺寸、曲轴偏心量、安装脚位置都会自动匹配更新，做同系列不同排量的泵型设计时，只需要修改核心参数就能快速生成新的结构方案，不需要从零开始建模。做运动仿真的时候，可以直观看到活塞往复运动、曲轴旋转、阀片启闭的完整动作过程，能直接用于实训教学的演示，也能作为小型空压机设计的参考蓝本，核对装配关系、检查干涉情况的时候，不需要反复翻阅二维图纸，旋转模型就能看到所有内部结构的配合状态。
