板材输送消毒用链节传动构件

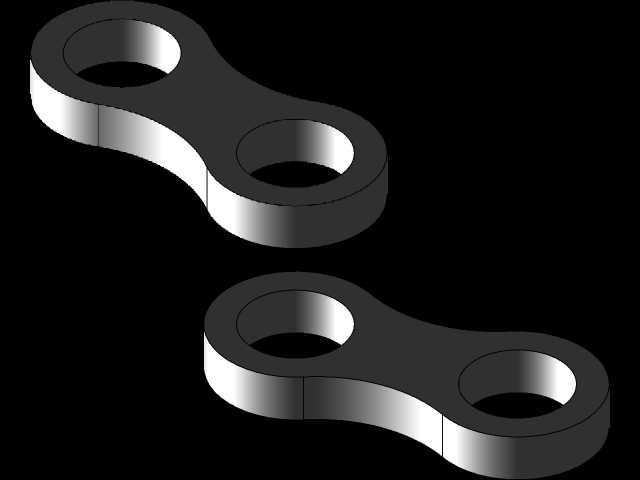

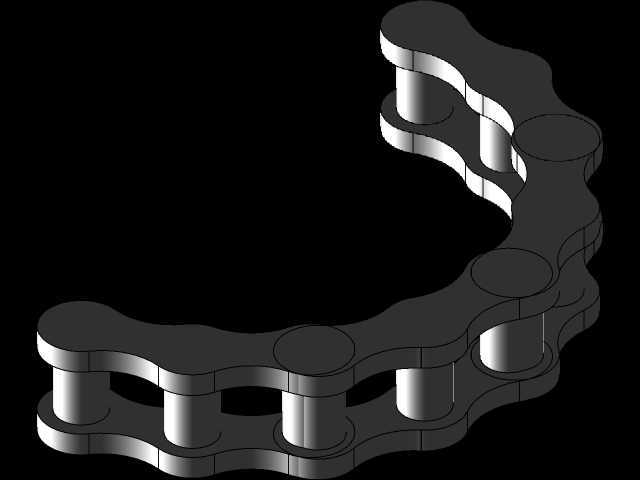

　　在板材加工、食品级板材分装、医疗板材流转这类需要同步完成物料输送与表面消杀的产线场景里，这类链节构件是整线输送机构的核心受力单元，区别于普通输送链的单销轴单外链板结构，这款构件采用双销轴对称排布、内外链板一体化贴合的结构形式，能在承载整垛板材重量的同时，预留出消杀组件的安装间隙，避免输送过程中链板结构遮挡消杀介质的作用路径。从实际产线适配的角度看，这类链节的设计首先要匹配输送线的节距要求，单节链节的销轴中心距严格对应输送链轮的齿距参数，安装时相邻链节通过销轴端部的卡簧完成轴向限位，不需要额外焊接固定，日常维护更换单节构件时仅需拆卸对应卡簧即可完成操作，能大幅缩短产线停机维护的时长。结构设计上，内外链板采用等厚冲压成型的曲面轮廓，链板边缘做了R3的圆弧倒角处理，不会在输送过程中剐蹭板材的边缘涂层，尤其是面对覆膜装饰板材、医用无菌板材这类对表面完整性要求极高的物料时，光滑的链板接触面能避免输送环节产生额外的划痕损伤。销轴部分采用空心结构设计，在保证抗剪切强度满足12kN额定载荷要求的前提下，降低了整链的自重，长距离输送排布时不会因为链体自重过大产生额外的下垂量，减少输送过程中的跳齿风险。

　　从安装边界来看，单节链节组装完成后的总宽度控制在82mm，适配槽宽85mm的输送导轨，链板顶面距离导轨安装面的高度为36mm，在布置消杀喷嘴时，可以将喷嘴安装在相邻链节的间隙正上方，消杀介质穿过链节间隙后能覆盖到板材的下表面，配合上表面的喷淋组件实现板材六个面的全覆盖消杀，不需要额外增设翻面机构，简化了整线的结构复杂度。实际运行过程中，双销轴的结构能分散单根销轴的受力，当输送线启动、急停产生瞬时冲击载荷时，两根销轴同时承担剪切力，相比单销轴结构抗冲击性能提升40%以上，能适配频繁启停的间歇式输送工况，比如板材分装工位的步进式送料场景，链节不会因为瞬时冲击产生销轴变形、链板开裂的问题。

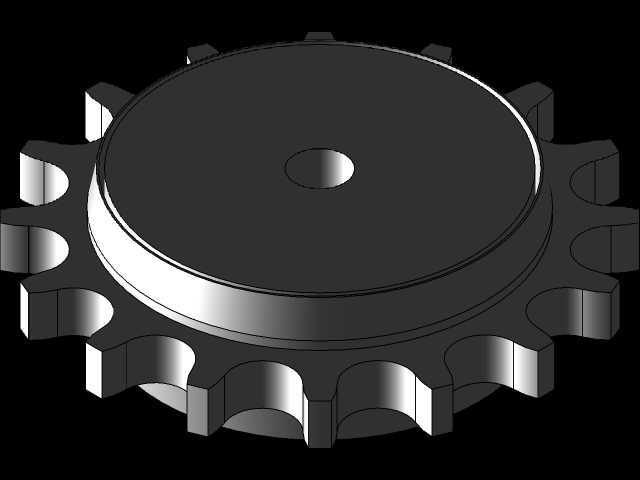

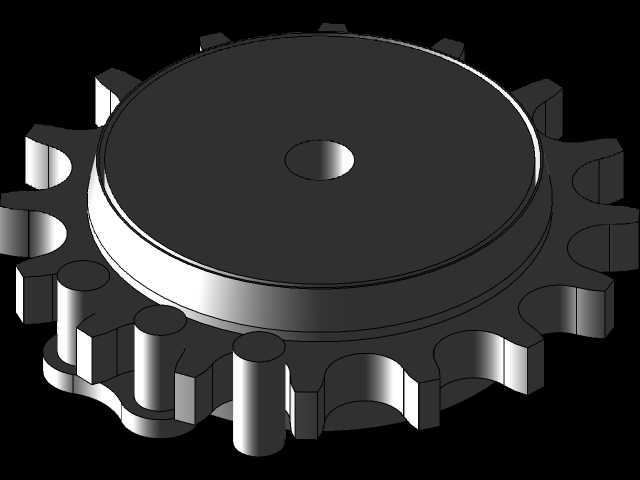

　　链板的接触面做了微磨砂处理，和板材表面接触时能提供足够的摩擦力，输送坡度在15度以内时不会出现板材打滑移位的情况，不需要额外在链板表面加装防滑橡胶垫，避免了橡胶垫磨损产生的碎屑污染板材表面，适配对洁净度要求较高的板材生产流转场景。在和驱动链轮的配合上，链节的销轴端部做了倒角导向，安装时能顺利卡入链轮的齿槽，链轮齿面和链板侧面的间隙控制在1.5mm，既不会因为间隙过小产生卡滞，也不会因为间隙过大产生运行异响，整线运行时的噪音能控制在65分贝以内，符合车间生产的噪音管控要求。

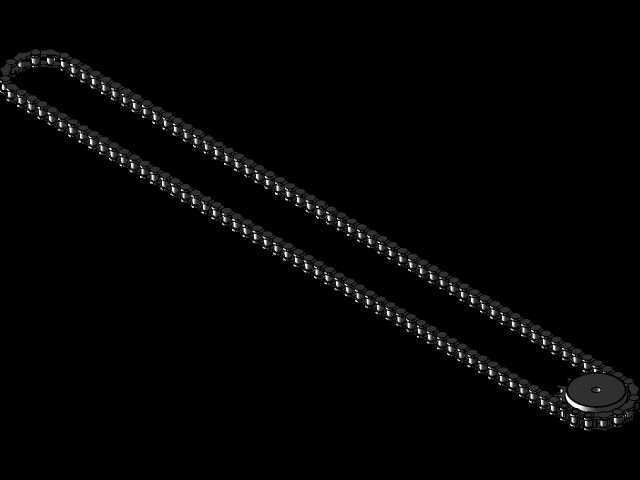

　　针对消杀场景的使用需求，链板和销轴的表面都做了钝化处理，能耐受次氯酸钠、医用酒精这类常用消杀介质的腐蚀，长期在高湿度、有消杀介质喷淋的环境下运行不会产生锈蚀，构件的使用寿命能达到普通输送链的2.5倍以上。在产线布局时，这类链节组成的输送链可以根据场地需求做水平、倾斜甚至垂直转弯的排布，转弯段的导轨曲率半径不小于300mm时，链节能顺畅通过，不会出现卡滞、异响的问题，适配不同车间的布局改造需求，不需要对现有车间的场地做大规模调整就能完成设备升级。
