弯管式红色线材弯折成型结构件

这类弯管成型构件在日常工业场景里的应用覆盖面极广，小到工位上的线束固定卡扣、物料承托支架，大到设备外围的防护栏扶手、流体输送的管路走向段，都能看到同类型弯折结构的身影。做这类构件的三维建模时，首先要捋清楚实际使用场景的受力边界：如果是用作工位旁的小型物料承托架，比如用来卡放轻型管材、线束端头的挂架，弯折处的圆角半径不能小于线材直径的1.5倍，不然冷弯加工的时候容易出现外侧壁拉裂、内侧壁起皱的问题，后续做表面喷塑处理的时候，褶皱位置还容易积粉，固化后出现厚薄不均的凸起，影响装配时的贴合度。

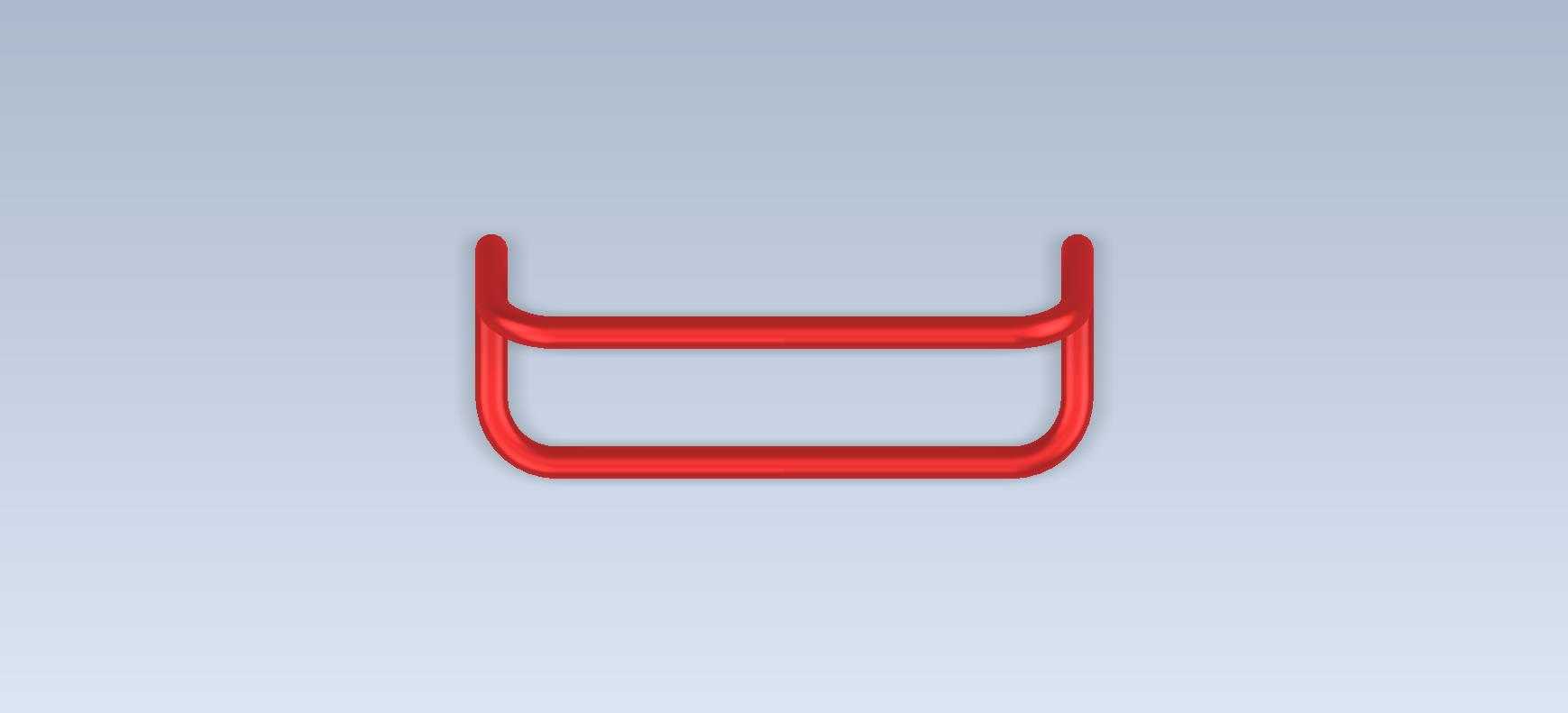

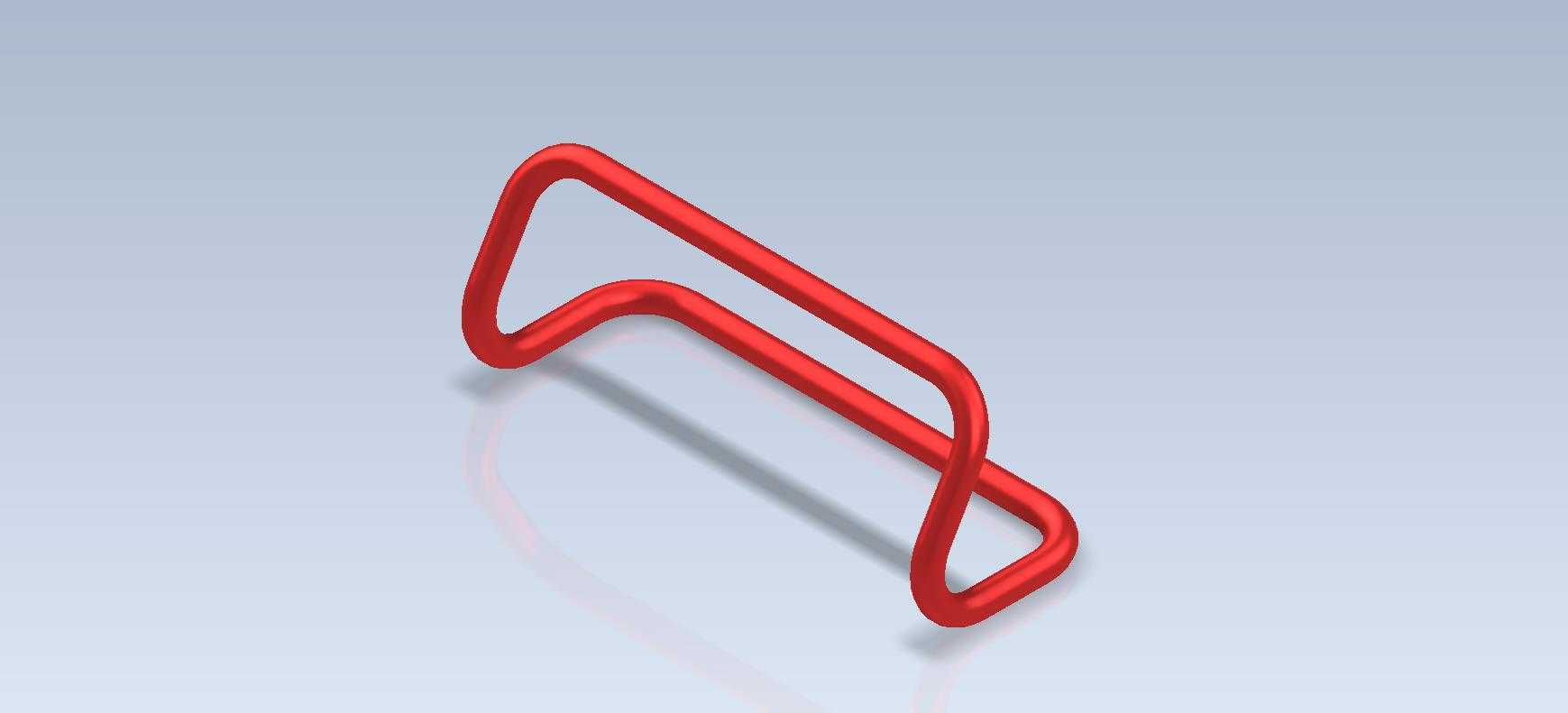

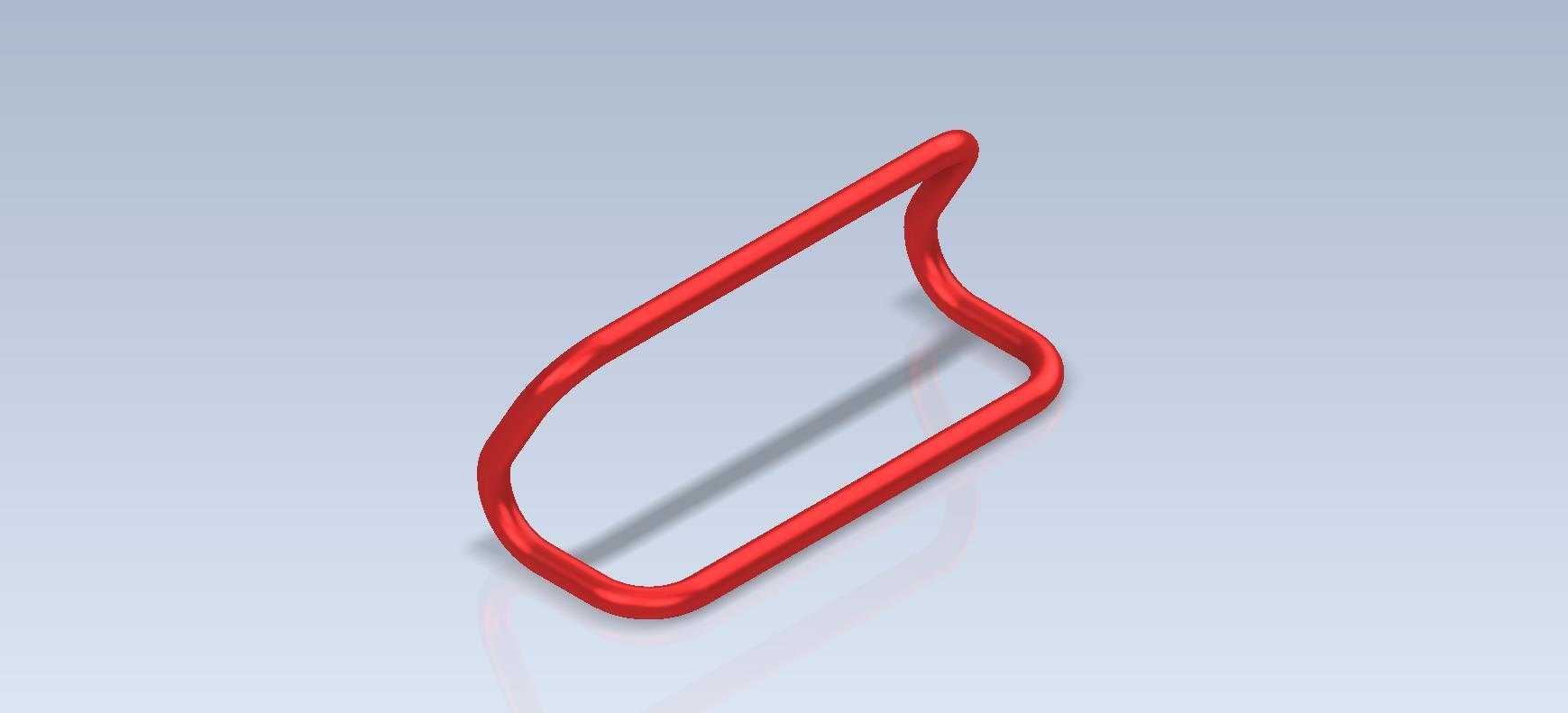

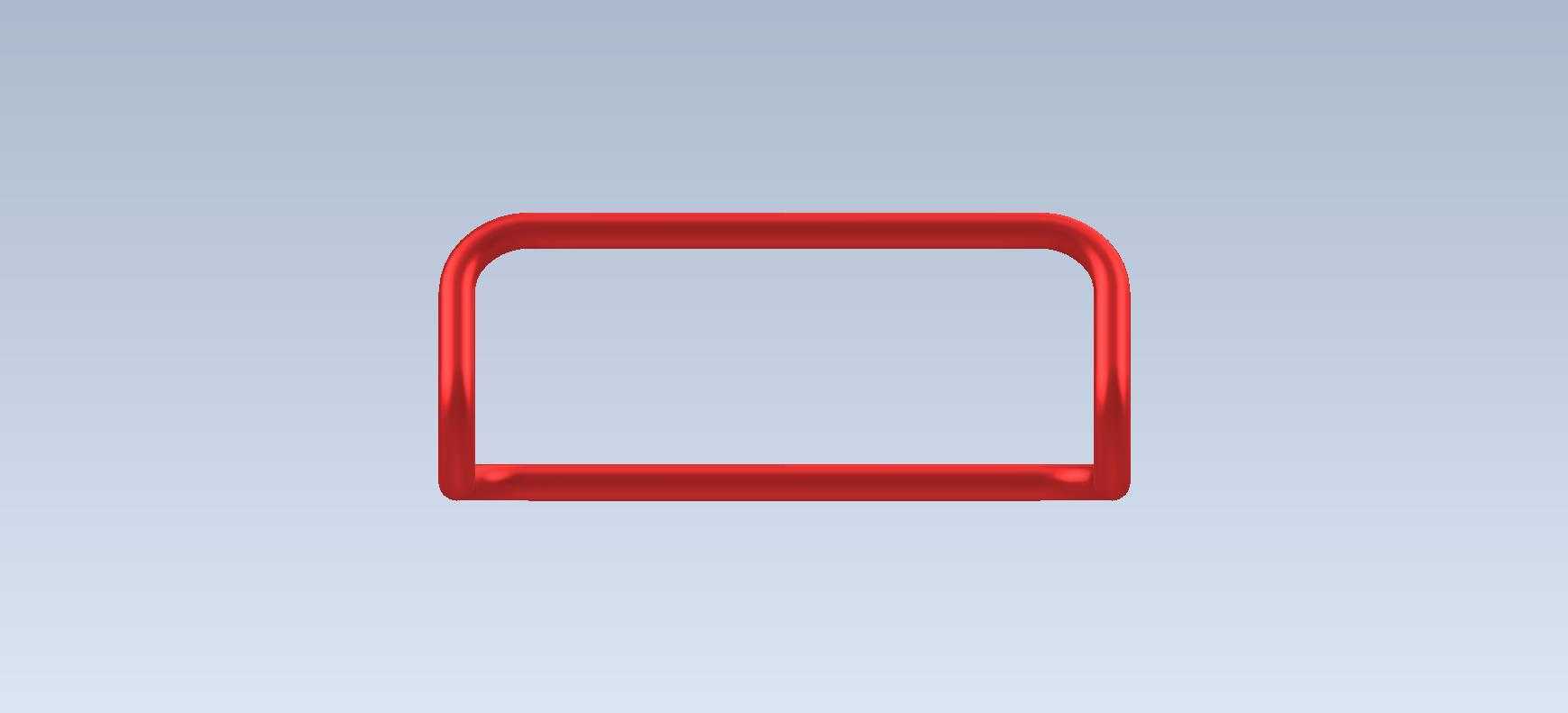

从结构形态来看，这个构件采用连续多段弯折的一体式成型设计，没有额外的焊接拼接点，整体的结构一致性更好，长期受交变载荷的时候不会在焊缝位置出现应力集中断裂的问题。建模的时候要先确定安装基准面，也就是构件底部两个平行直段的贴合面，这两个直段的平面度公差要控制在0.2mm以内，要是用螺丝锁付在设备机架或者工作台面上，平面度超差的话锁付后会让整个构件产生内应力，时间长了弯折位置容易出现金属疲劳变形。两个直段的中心距要匹配安装孔的孔距，预留0.1mm的装配间隙，避免加工误差导致装不上的问题。

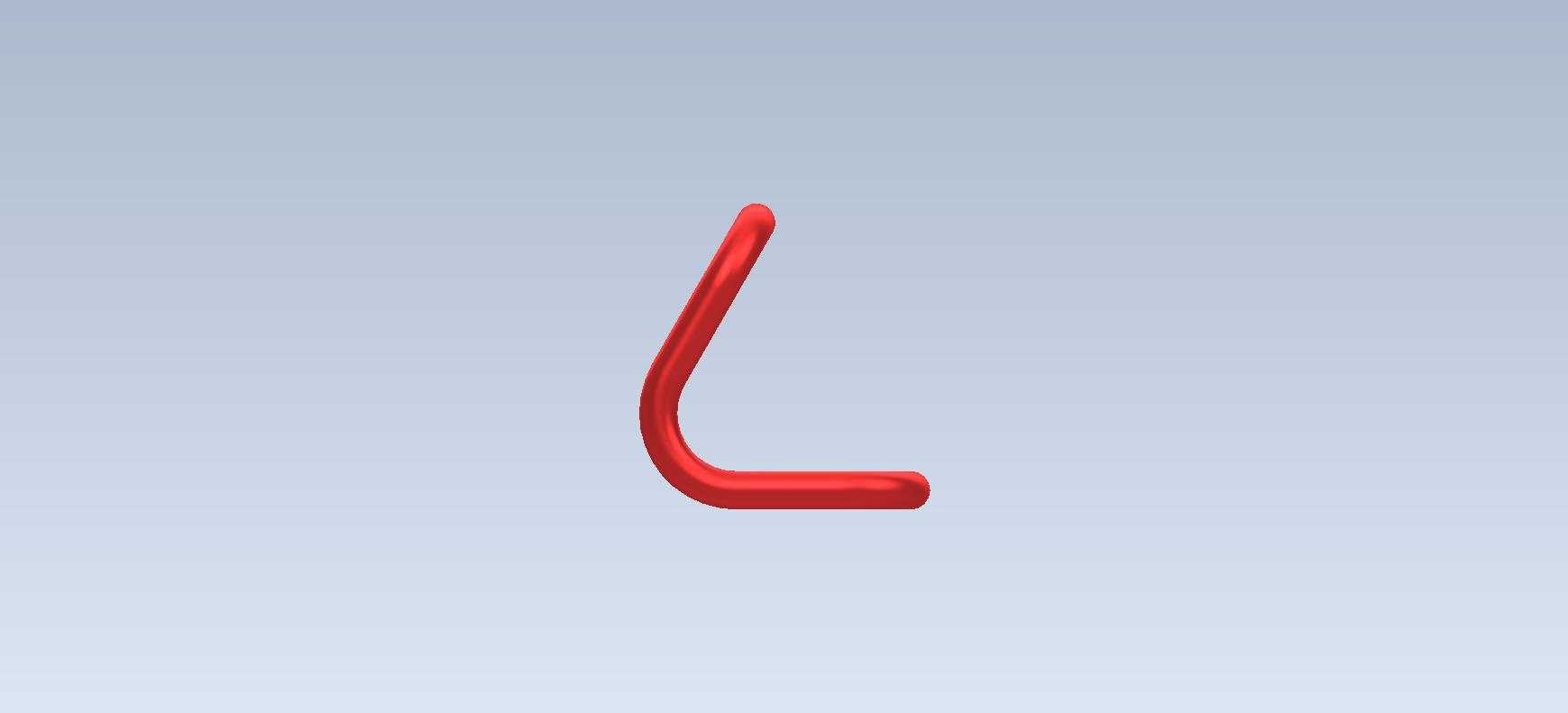

中间的弯折段是功能实现的核心区域，向上拱起的弧形段高度要根据实际承托的物料直径来定，比如用来卡放直径8mm的气动软管时，拱起段的净空高度要留到10mm，保证软管卡入后不会被过度挤压变形，影响气路通畅；如果是用作小型零件的挂架，拱起段的弯折角度要控制在110度左右，角度太小的话取放零件的时候容易卡滞，角度太大又会导致零件容易滑落。构件两端的收尾直段要和安装基准面保持平行，长度要足够覆盖安装孔的固定范围，一般来说单端固定段的长度不小于线材直径的3倍，保证锁付后的固定强度，不会因为外力碰撞出现歪斜。

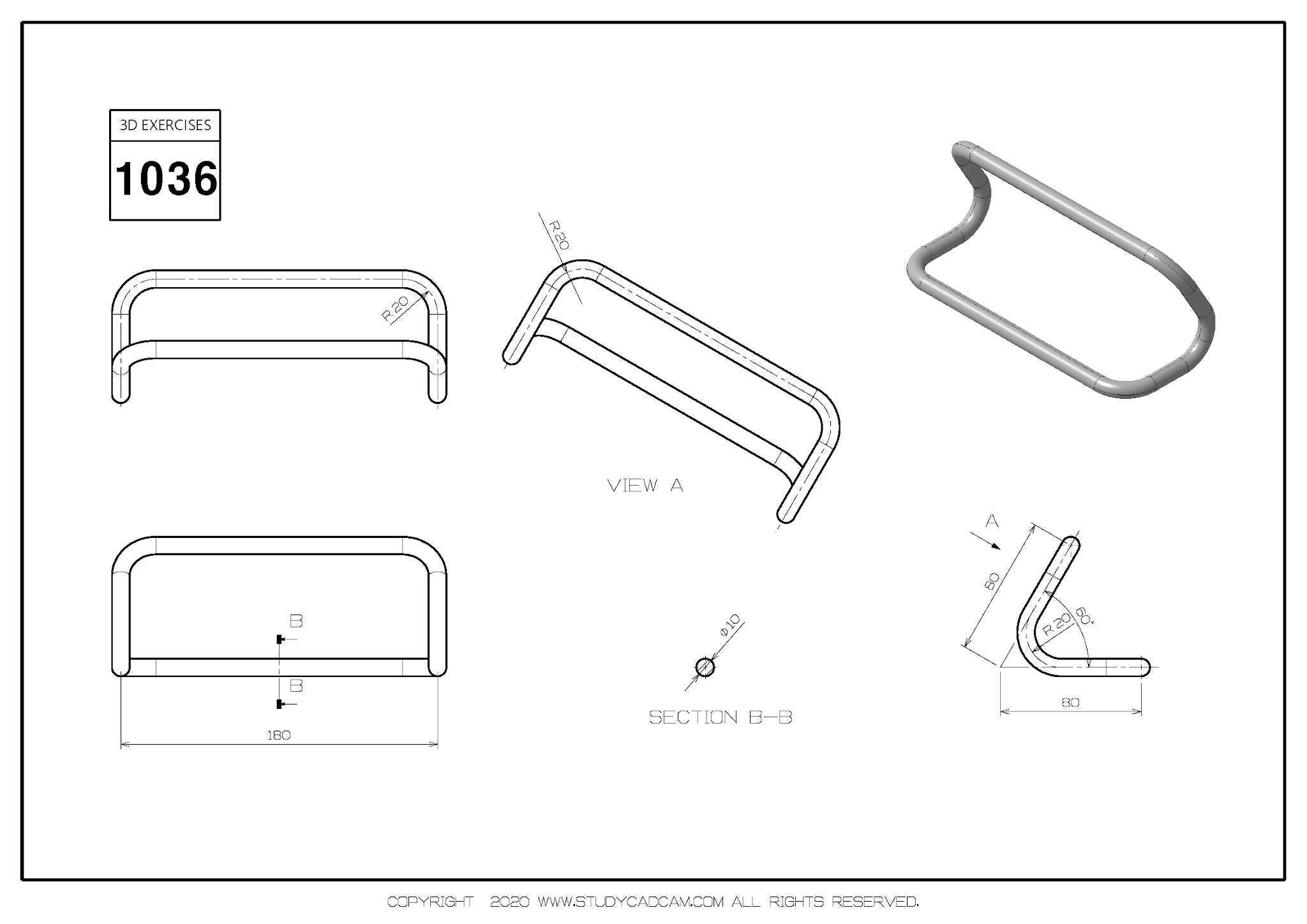

建模过程中扫掠特征的路径绘制要格外注意，每一段弯折的过渡位置都要做相切约束，不能出现硬折角，不然实际加工的时候弯管机的模具没法顺着路径走，做出来的构件会在转角位置出现凹痕。线材的直径选择要匹配承重需求，如果是承托1kg以内的轻型物料，用直径5mm的冷拔圆钢就足够，表面做喷塑处理防锈；如果是承托更重的工装夹具，就要换成直径8mm以上的圆钢，弯折后还要做去应力退火处理，避免长期受力后回弹变形。安装边界方面，整个构件的投影轮廓要控制在安装面的范围内，向外探出的部分不能超过相邻工位的安全距离，一般来说探出长度不超过150mm，防止操作人员走动的时候被磕碰。另外，弯折处的圆角要做光滑过渡，不能有毛刺飞边，不然挂放物料的时候容易刮伤物料表面，尤其是带绝缘层的线束，毛刺会划破绝缘层造成漏电隐患。

这类结构看起来简单，实际建模的时候很容易忽略加工工艺的约束，比如很多新手建模的时候会把弯折圆角设得和线材直径一样大，实际冷弯的时候这个半径已经接近材料的折弯极限，很容易出现外侧开裂的问题，必须给加工预留合理的工艺余量。还有整个构件的对称度，左右两个弯折段的高度差要控制在0.3mm以内，不然承托物料的时候会出现一侧高一侧低的情况，物料容易往低的一侧滑动掉落。如果是用在有腐蚀环境的车间，比如电镀车间或者化工物料存放区，材质还要换成304不锈钢，弯折后做抛光处理，提升抗腐蚀能力，不用额外做表面涂装，减少后期维护的成本。
