手动式电气带材压合工装结构设计

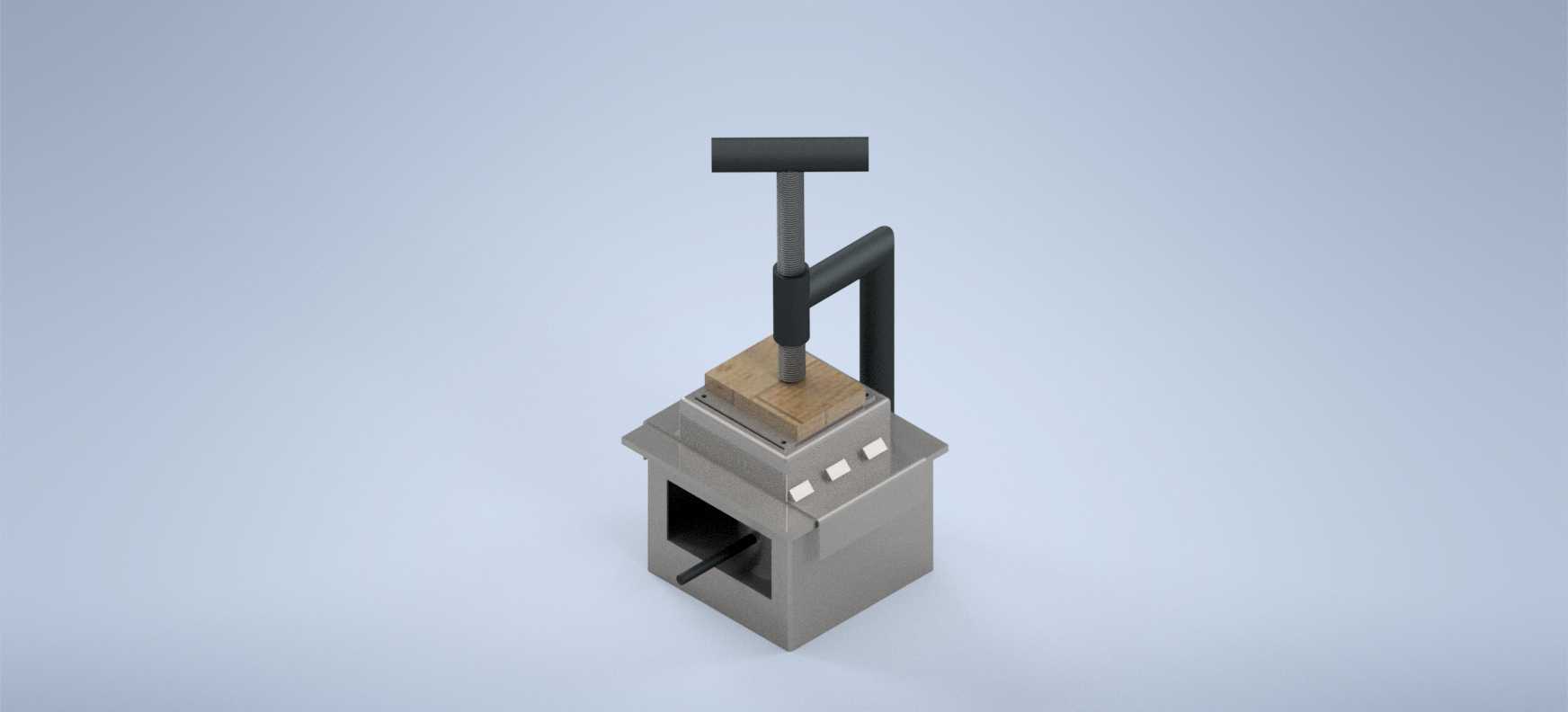

　　这款手动压合工装主要面向小批量电气带材加工、线束预压、薄型导电排整形场景，在电子装配车间、电气维修工位、职校实训教学场景中都能适配，不需要外接气源或电源，单人即可完成操作，适合无动力配套的零散加工工位使用。设备核心功能是通过手动旋压机构提供稳定下压力，完成带材叠层压合、端子预紧、薄工件整平作业，下压行程可通过螺杆旋入深度自由控制，不会因为冲击力过大压伤带材表面绝缘层或导电基材。从结构设计逻辑来看，整体采用立式框架布局，底部为箱式承托基座，既作为整个工装的配重基础避免操作时侧翻，也预留了工件出料的避让空间，压合工位设置在基座顶面的承托块上，承托块采用硬质木质或电木材质，避免压合过程中刮伤带材表面。

　　施压部分采用T型手摇柄配合梯形传动螺杆，梯形螺杆具备自锁特性，下压到指定位置后可以自动锁止压力，不需要额外设置锁紧机构，操作时只需要转动手柄就能缓慢施加压力，压力输出线性可控，适合对压合精度有一定要求的薄型工件加工。导向部分采用单立柱侧装导向结构，压头沿立柱做垂直直线运动，避免下压过程中出现偏载，压头与承托块的平行度通过基座顶面的加工精度保证，压合面平面度控制在0.1mm以内，保证带材整体受力均匀。

　　从安装边界来看，设备整体占地尺寸较小，基座底面为平整矩形结构，可以直接放置在常规工作台面上使用，不需要额外打孔固定，若需要长期固定工位，也可以通过基座预留的安装孔用螺栓锁紧在工作台面上，操作高度适配常规站立作业的工位高度，手摇柄的转动半径不会超出基座轮廓范围，操作时不会与周边工位器具产生干涉。设计过程中优先考虑了操作的便捷性，所有棱角位置都做了倒钝处理，手摇柄外套防滑绝缘套，即使操作时手上沾有少量油污也能稳定施力，压头位置可以根据加工带材的宽度更换不同规格的压块，适配10mm到80mm宽度范围内的带材压合作业。

　　日常维护只需要定期给梯形螺杆涂抹润滑脂即可，没有复杂的气动或电气元件，故障率极低，适合加工频次不高但对压合质量有要求的场景使用。在实训教学场景中，这款工装也可以作为手动螺旋传动机构、夹具设计的教学演示载体，学生可以通过拆解、装配、操作直观理解螺旋增力机构的工作原理、夹具定位与夹紧的设计要点，相比大型冲压设备，手动操作的安全性更高，不会出现误操作导致的安全事故。针对薄型导电带的压合作业，这款工装的下压力度可以通过手柄转动的圈数直观控制，不会出现压力过大导致带材变形过度的问题，压合后的带材叠层间隙均匀，能够满足后续焊接、包覆绝缘层的工艺要求，相比手工敲压的加工方式，压合质量一致性更好，加工效率也能提升三倍以上。基座内部的中空结构除了减重之外，也可以临时存放小型工具、待加工工件，让工位保持整洁，侧面开设的开口方便清理加工过程中掉落的碎屑，不需要抬起整个工装就能完成工位清洁。
