轴类加工定位用专用工装夹具结构

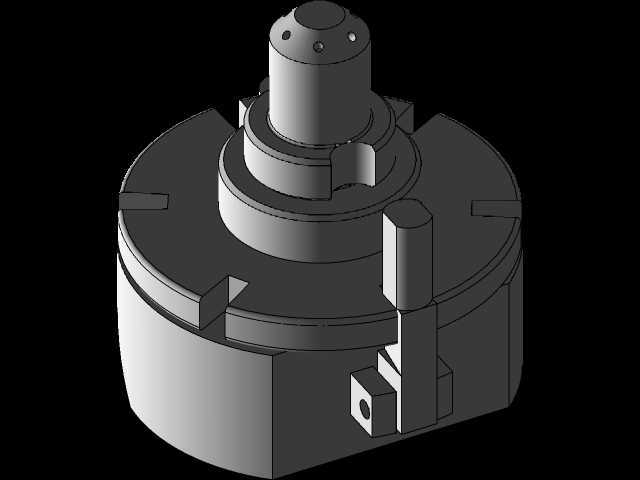

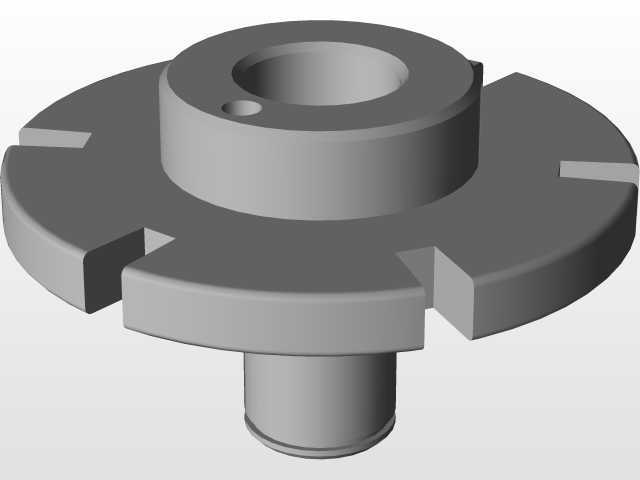

　　在轴类零件的批量车削、磨削、铣槽等工序加工场景中，工件的定位精度与装夹效率直接决定了整线的加工节拍与成品合格率，这款轴类加工专用夹具正是针对中小直径轴类零件的端面加工、键槽铣削、径向孔加工等工序开发的定位装夹组件，适配普通车床、数控铣床、加工中心等多类机加工设备的工作台安装接口。从结构设计逻辑来看，该夹具采用了底座一体式的刚性主体结构，底部圆盘形基座设置有多个周向均匀分布的定位凸台与安装槽，可直接与机床工作台的T型槽配合完成快速找正，基座的径向尺寸控制在常规机床工作台的装夹边界范围内，无需额外加装过渡连接板即可完成固定，安装时仅需通过压板压紧基座边缘的定位面即可保证整体装夹刚性，避免加工过程中出现夹具震颤导致的工件形位公差超差。

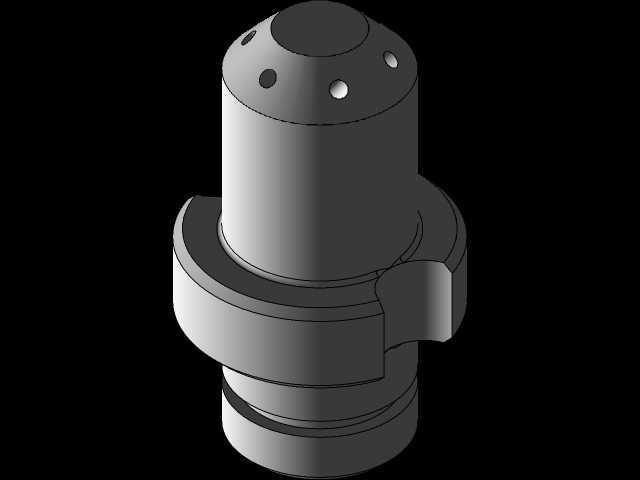

　　夹具上部的定位芯轴采用阶梯式结构设计，可适配不同内孔直径的轴类工件套装定位，芯轴顶端设置有多个径向分布的锁紧孔，可通过插入锁紧销或安装压紧端盖的方式完成工件的轴向固定，避免加工过程中工件受切削力作用出现轴向窜动；芯轴侧面设置的定位挡块可与轴类工件的键槽或工艺平面配合，完成工件的周向防转定位，保证加工特征与工件基准的位置度要求。考虑到轴类加工过程中切削液冲刷与切屑堆积的问题，夹具的各个定位面均设计有一定的倾斜导屑角度，基座与芯轴的连接位置预留有排屑间隙，可避免切屑卡滞在定位配合面导致的装夹定位误差，同时夹具的所有棱角位置均做了倒钝处理，避免操作人员装夹工件时被锐边划伤。

　　在实际使用过程中，该夹具可完成轴类零件的多工序集中装夹，一次装夹即可完成轴端平面铣削、径向钻孔、键槽铣削等多道工序的加工，无需多次拆卸找正工件，有效减少了重复装夹带来的定位误差，同时大幅缩短了单件工件的装夹辅助时间，适配中小批量轴类零件的柔性加工需求。夹具的侧向设置有辅助定位支撑柱，可针对长轴类工件的悬伸端提供额外的径向支撑，避免工件加工过程中受切削力作用出现弯曲变形，支撑柱的高度可根据工件的实际直径进行微调，支撑端采用硬质合金耐磨材质，长期使用也不会出现支撑面凹陷导致的支撑精度下降问题。

　　从安装边界来看，该夹具的整体高度控制在机床主轴的有效行程范围内，不会出现夹具与机床主轴或刀库发生干涉的问题，基座的安装孔位采用通用化设计，可适配不同型号的机加工设备安装需求，无需针对特定机型做定制化改造即可直接投入使用。夹具的各个活动配合部件均采用了公差带较小的间隙配合设计，既保证了部件拆装的便捷性，又避免了配合间隙过大导致的定位精度损失，所有锁紧部件均采用标准紧固件，后期维护更换时无需定制特殊配件，可直接采购标准件完成替换，降低了夹具的全生命周期使用成本。在加工精度保持性方面，夹具的核心定位面均采用了淬火处理，表面硬度达到HRC45以上，可长期承受工件装夹与切削过程中的摩擦与冲击，不会轻易出现磨损导致的定位精度下降，正常使用条件下可保证数千次装夹循环后定位精度仍保持在0.02mm以内，满足绝大多数轴类零件的加工精度要求。
