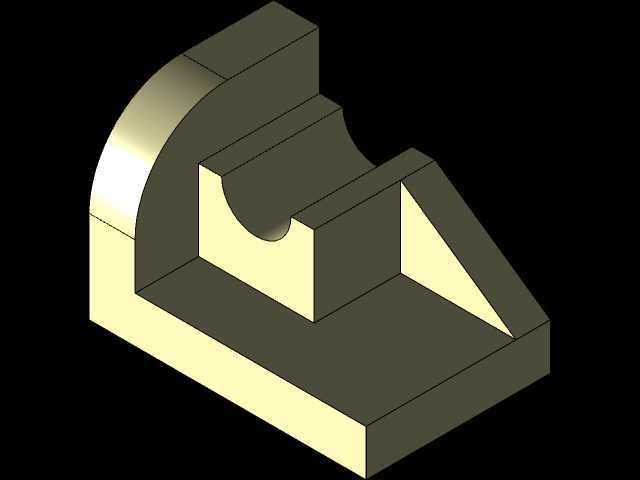

日常做结构建模练习时,这类带多特征组合的支撑类构件,是新手过渡到复杂工业零件设计前非常典型的训练载体,它没有复杂的曲面拆面要求,却覆盖了机械结构设计里最常用的拉伸、倒圆角、加强筋布置、基准尺寸标注等核心操作逻辑,能帮设计者快速建立从二维尺寸到三维实体的空间映射思维。从实际工业场景来看,这类带圆弧过渡的L型支撑结构,常出现在小型设备的机架连接部位、工装夹具的定位基座、输送线侧边的挡停支架上,核心作用是为相邻部件提供稳定的安装支撑面,同时通过结构优化避免应力集中导致的部件开裂失效。

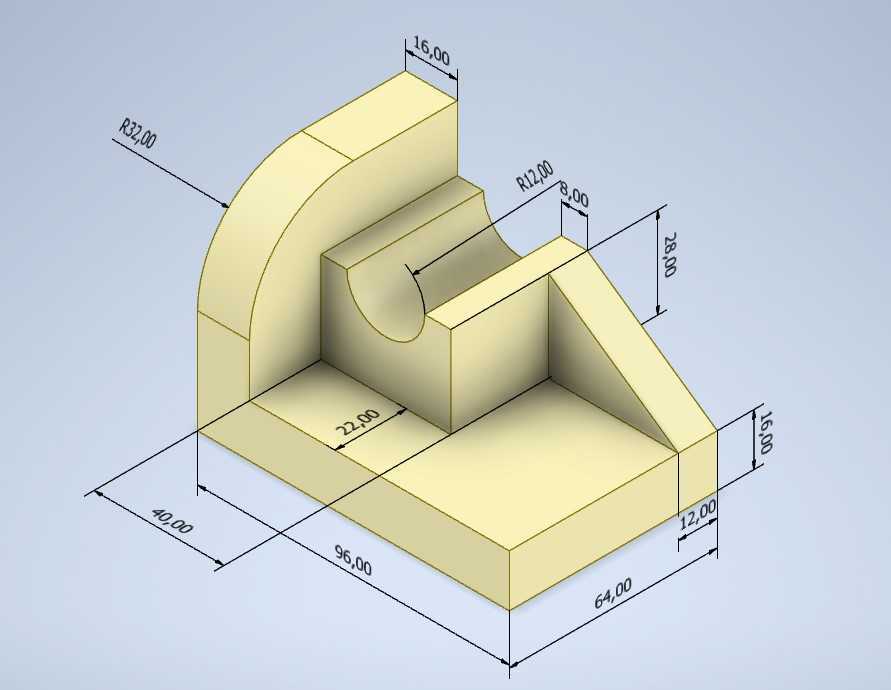

先看尺寸边界,整个构件的底部安装基座总长96mm、总宽64mm,基座厚度15mm,这个厚度尺寸是经过常规受力核算的,在承受10kg以内的侧向载荷时,不会出现基座翘曲变形的问题;基座左侧向上延伸的立板总高39mm,立板外侧做了R32的大圆弧过渡,这个圆弧不是单纯的装饰特征,而是为了消除立板与基座连接位置的直角应力集中点——在设备长期运行产生振动的工况下,直角连接位置的应力值会是圆弧过渡位置的3-4倍,很容易出现疲劳裂纹,R32的圆弧半径刚好匹配立板的高度比例,不会因为圆弧过大占用过多安装空间,也不会因为半径过小起不到应力释放的作用。立板顶部的宽度为16mm,这个尺寸刚好可以容纳常规的M8螺栓安装孔位,满足小型部件的固定需求。
再看中间的凹槽特征,凹槽内侧做了R12的圆弧过渡,凹槽深度8mm,这个结构是为了给配套的圆柱形定位销或者小型轴类零件提供让位空间,避免安装时出现干涉;凹槽右侧的斜向筋板从基座表面一直延伸到右侧立边,筋板厚度12mm,斜向角度刚好形成三角形稳定支撑结构,能大幅提升右侧立边的抗侧向冲击能力——很多新手做练习时容易忽略筋板的厚度匹配,要么做的太薄起不到加强作用,要么做的太厚增加不必要的零件重量,12mm的厚度和基座15mm的厚度形成合理的壁厚差,在注塑或者铣削加工时都不会出现缩印或者让刀的问题。基座表面标注的22mm尺寸,是凹槽中心到左侧立板内侧的定位尺寸,这个尺寸公差如果控制在±0.1mm范围内,就能保证配套安装的部件定位精度满足普通工装的使用要求。
设计这类构件的时候,首先要确定安装基准面,也就是底部的基座平面,所有的尺寸标注都要从这个基准面出发,避免出现尺寸链闭环的问题;其次要注意各个壁厚的均匀性,整个构件除了筋板位置,其余主体壁厚都控制在12-16mm之间,不会出现壁厚突变的情况,不管是采用3D打印做样件验证,还是采用铝合金铣削加工,或者是注塑成型,这个壁厚比例都能适配对应的工艺要求。另外,所有的内角位置都做了小圆弧过渡,外角位置如果是安装接触面则保留直角保证定位精度,非接触面做小倒角去除毛刺,这也是实际工业零件设计里的细节要求,很多新手建模时容易忽略工艺倒角,导致加工出来的零件边缘锋利,装配时容易划伤操作人员,也会影响零件的装配精度。
从安装适配性来看,底部基座的平面度要求控制在0.05mm以内,就能保证和设备机架安装时贴合紧密,不会出现安装倾斜的问题;立板上的安装孔位如果后续要做实际加工,可以根据配套螺栓的规格在对应位置添加,当前的练习模型已经预留了足够的孔位布置空间,不需要额外调整主体结构尺寸。这类构件虽然是练习用模型,但所有的尺寸设计、结构布置都完全符合实际工业零件的设计规范,不是凭空捏造的无意义几何体,通过对这个模型的建模练习,能快速掌握机械结构设计里的应力集中规避、筋板布置、基准选择、工艺适配等核心知识点,为后续设计更复杂的工业零部件打下扎实的基础。
