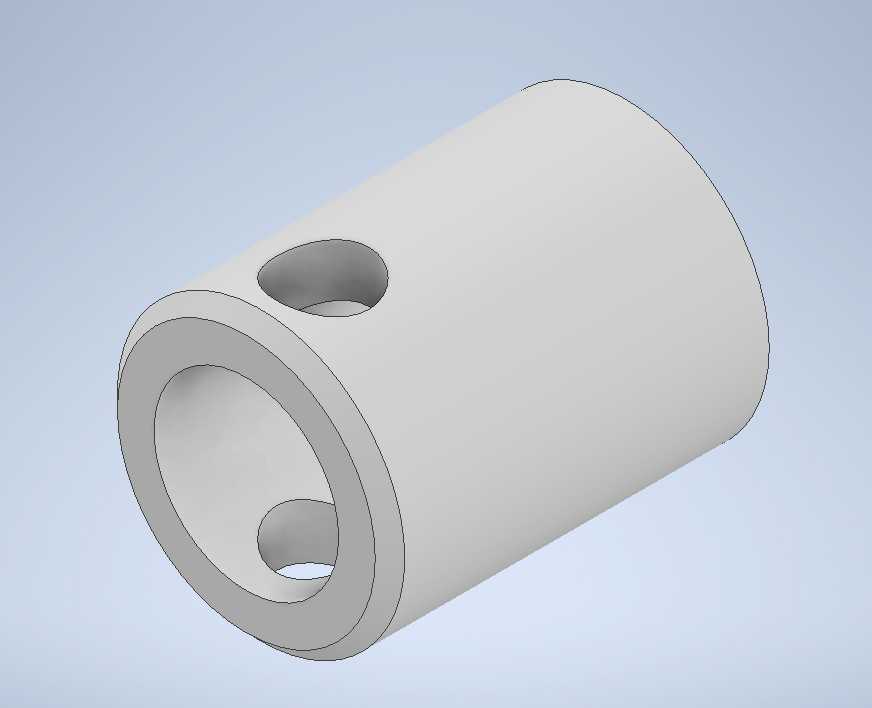

带径向通孔的空心套筒类机械结构件

　　这类带径向通孔的空心套筒结构，在流体管路接驳、小型气动执行机构内部、低压流体分配组件中有着非常广泛的应用场景，很多一线结构设计人员在做小型流体控制单元的布局时，都会优先考虑这类一体化的套筒结构，相比拼接式的管路接头，它没有多余的密封接缝，能大幅降低长期使用过程中介质渗漏的概率。从实际使用的工况来看，这类套筒往往承担着介质导流与侧向接口定位的双重作用，内部的通孔是介质流通的主通道，侧壁上的两个径向通孔则用来对接垂直方向的支路管路，或者穿装定位销钉来实现套筒在安装基座上的周向固定，避免设备运行过程中套筒受介质冲击出现转动，导致支路接口错位。

　　在设计这类结构的时候，首先要考虑的是壁厚的均匀性，整个套筒采用等壁厚设计，不管是端部的环形截面还是开孔位置的截面，壁厚偏差都控制在极小的范围内，这样在加工或者成型过程中，不会因为壁厚差导致内应力集中，也能保证整个套筒的承压能力均匀，不会在开孔位置出现应力薄弱点。侧壁上的两个径向通孔采用对向布置的方式，两个孔的轴线完全共线且垂直于套筒的中心轴线，孔口位置做了微小的倒角处理，既可以去除加工产生的毛刺，避免安装时刮伤配套的密封件，也能让对接的管路或者销钉更顺畅地插入，不会出现卡滞的情况。套筒的两端端面都做了平切处理，端面与中心轴线的垂直度有严格的公差要求，保证安装时端面能和配套的密封垫片完全贴合，不会因为端面倾斜导致密封失效。

　　从安装边界的角度来说，这类套筒的外径尺寸是和安装基座的内孔做间隙配合的，配合公差一般选H7/g6的精度等级，既可以保证套筒能顺利装入基座孔内，又不会因为间隙过大导致套筒出现径向晃动。内部主通孔的直径是根据介质的设计流量来确定的，要保证额定流量下介质的流速在合理区间，避免流速过快产生过大的压力损失，或者流速过慢导致介质内的杂质沉积在筒壁上。侧壁径向通孔的直径则根据支路的流量需求或者定位销的直径来匹配，孔的位置距离套筒两端的距离有明确的尺寸要求，既要保证安装后支路接口能和基座上的对应通道完全对齐，又要保证孔边到套筒端面的距离有足够的结构强度，不会在受力时出现端部开裂的情况。

　　在实际选型应用的时候，还要考虑套筒的材质匹配，如果是用在气动回路中，一般选用轻质的铝合金材质，表面做阳极氧化处理来提升耐磨性和抗腐蚀能力；如果是用在低压液体回路中，可以选用不锈钢或者工程塑料材质，根据介质的腐蚀特性来调整。套筒的整体长度要和安装位的轴向空间完全匹配，装入基座后两端不会突出安装平面，也不会因为长度过短导致密封面压合不足。很多设计新手在做这类结构的时候，容易忽略开孔位置的应力补强，其实只要在开孔位置将壁厚做均匀过渡，不需要额外增加补强筋，就能满足常规工况下的强度要求，因为这类套筒一般工作在低压环境下，受力载荷并不大，过度补强反而会增加零件的重量和加工成本。另外，套筒的内孔和外圆的同轴度公差也需要严格控制，不然装入基座后会出现内孔偏心，导致介质流通的有效截面积变小，或者对接的支路出现偏载，影响密封效果。这类结构虽然看起来简单，但是在很多小型流体设备里是不可或缺的基础零件，它的尺寸精度和形位公差直接影响整个流体回路的工作稳定性，设计时需要结合实际的安装空间、介质参数、受力情况来综合确定各个尺寸，不能直接照搬通用件的参数，不然很容易在实际装配或者使用过程中出现匹配问题。
