多缸径向星形活塞发动机结构展示

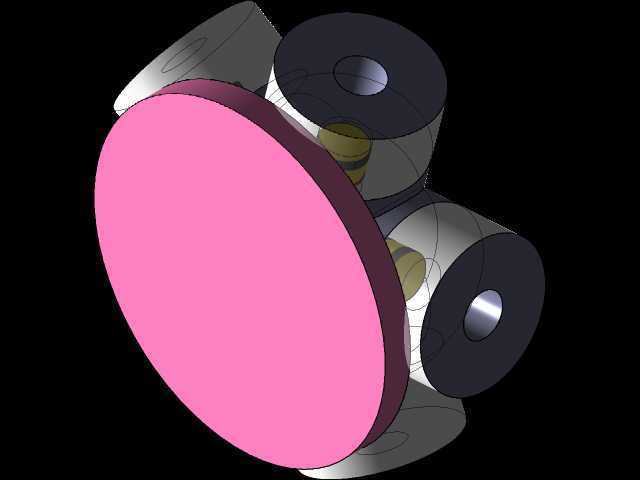

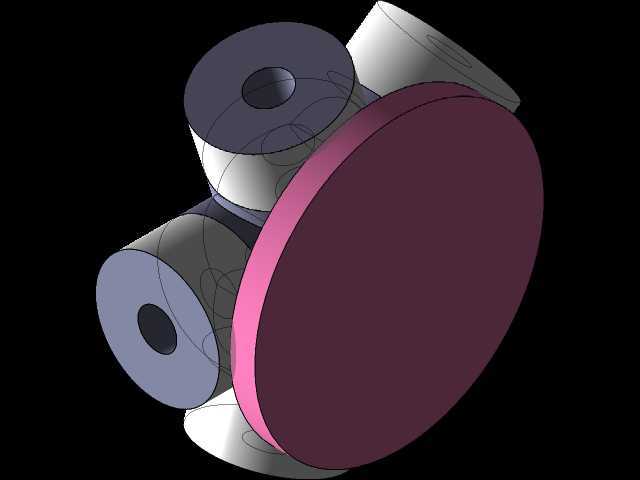

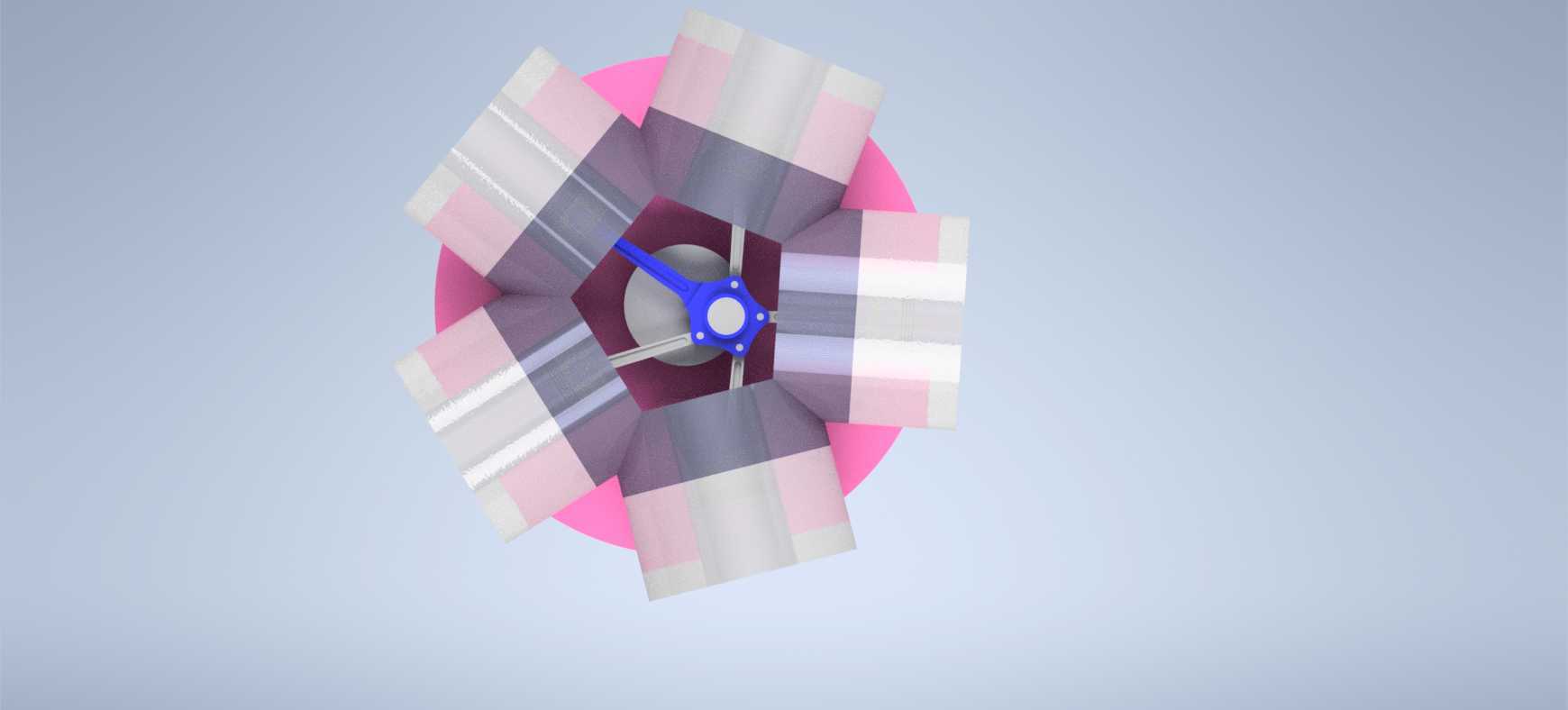

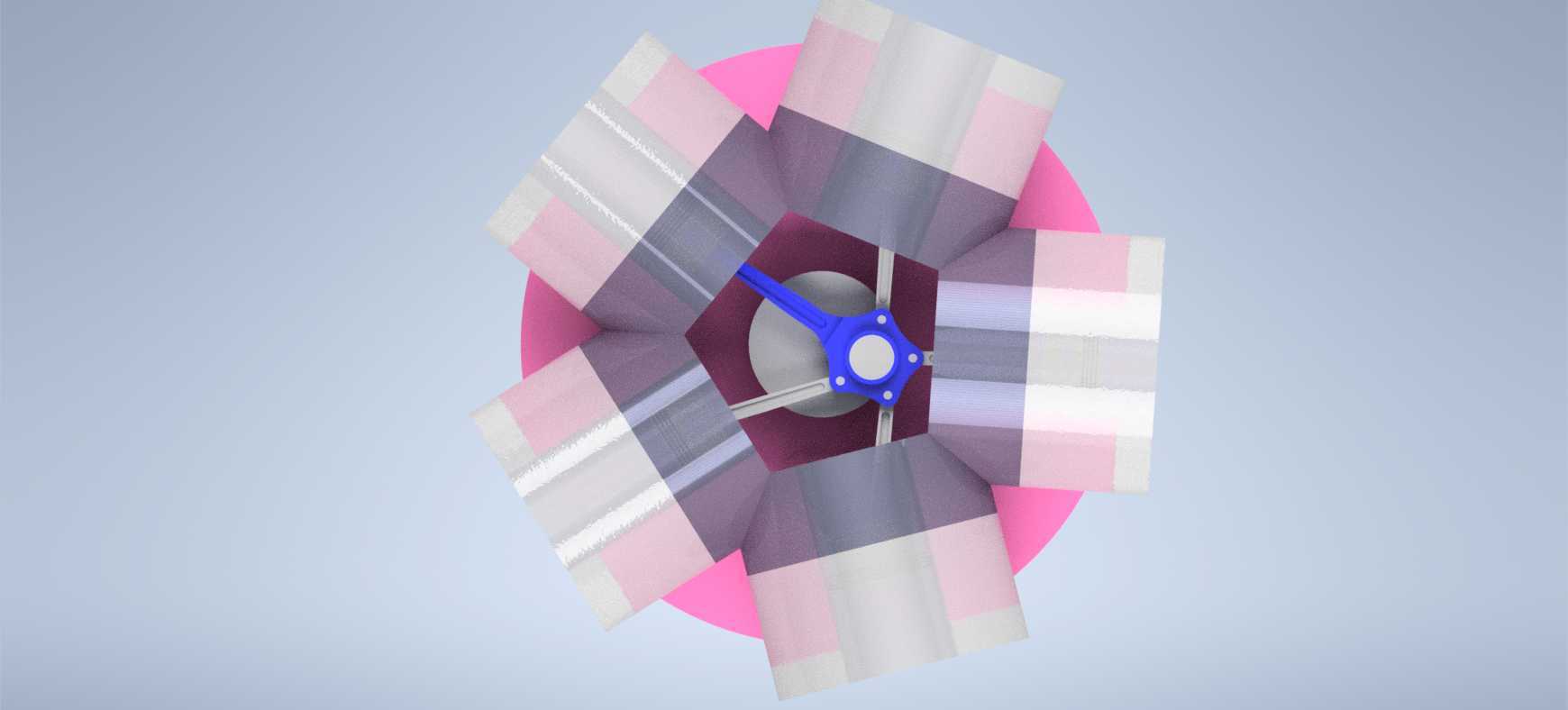

　　这类径向排布的星形活塞发动机，最早在航空活塞动力时代得到大规模应用，凭借单曲轴带动多组周向布置气缸的紧凑结构，在相同输出功率下能大幅缩短动力单元的轴向长度，适配早期螺旋桨飞机的机头安装空间需求，即便在当下，不少轻型通航飞机、复刻 vintage 飞行器、小型无人动力平台以及部分特种地面动力装置中，依然能见到这类结构的身影。从结构设计逻辑来看，周向均匀排布的气缸围绕中心曲轴做环形布置，每一组气缸的连杆都通过关节结构连接到曲轴的曲柄销上，相比直列或者V型发动机的多曲轴轴颈设计，这种结构大幅缩短了曲轴的总长度，曲轴本身的抗弯刚性更好，不需要额外设置过多的主轴承支撑点，整体壳体的受力也更均匀，周向分布的气缸可以直接利用迎面气流完成散热，在早期缺乏高效液冷系统的阶段，这种风冷适配性是非常突出的优势。做这类结构的三维建模时，首先要确认的是气缸数量对应的周向分度角度，图中展示的是九缸结构，相邻气缸的中心夹角为40度，建模时需要先以曲轴回转中心为基准建立环形阵列的基准轴，每一组气缸的缸体、活塞、连杆组件都要保证沿气缸中心轴线的装配同轴度，避免活塞在缸套内运动时出现卡滞。从安装边界来看，这类星形发动机的最大外轮廓是所有气缸缸头外沿围成的正多边形外接圆，安装法兰通常布置在机匣后侧，也就是动力输出端的对侧，安装时需要预留出气缸外侧的散热间隙，不能有结构件贴靠缸体散热鳍片，同时要保证中心曲轴的输出端和被驱动的负载轴保持同轴，径向跳动公差需要控制在0.1mm以内，避免运行时出现异常振动。

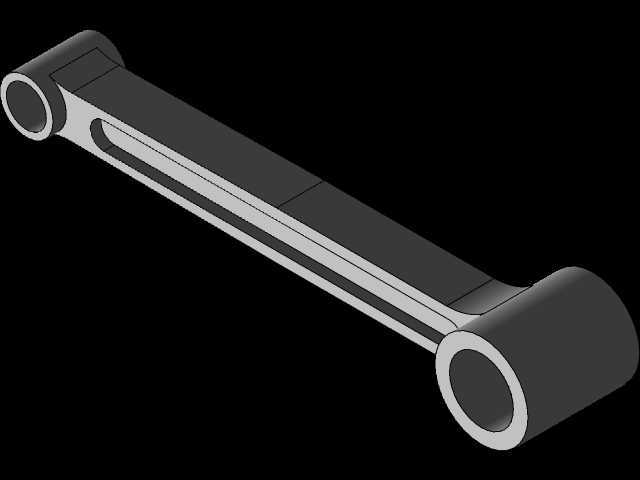

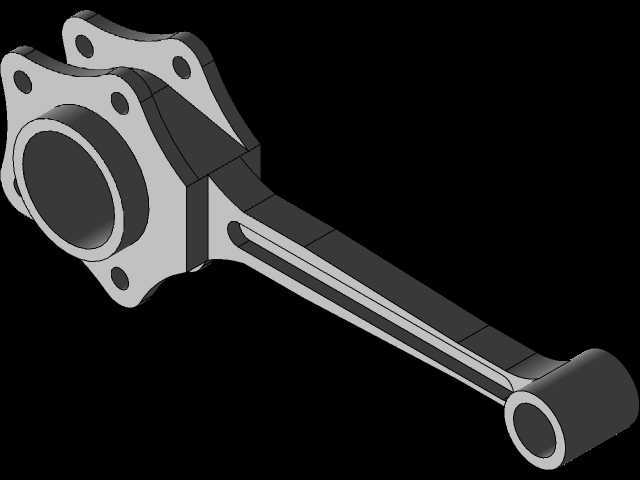

　　从功能特性上看，星形发动机的每一个气缸都按固定的点火顺序交替做功，因为气缸沿周向均匀分布，做功行程的间隔角度更小，动力输出的平顺性相比同缸数的直列发动机更有优势，而且因为所有气缸都暴露在外部气流中，即便个别气缸出现散热故障，也不会像直列液冷发动机那样快速出现整体过热的问题，战场生存性在航空应用场景下曾经是非常核心的优势。建模过程中需要注意连杆和曲柄销的配合间隙，周向布置的多根连杆通常会采用主副连杆结构，也就是一根主连杆直接连接曲柄销，其余气缸的连杆通过铰接销轴连接在主连杆的大端凸缘上，这种设计可以避免所有连杆都套在同一个曲柄销上导致的轴向尺寸过大问题，同时也能保证各缸活塞的运动行程符合设计值，不会因为连杆铰接点的偏差导致压缩比出现误差。

　　在实际的装配场景中，这类发动机的机匣通常做成前后对开的分体结构，装配时先将曲轴和主副连杆组件装入前机匣，再依次将每一组活塞、缸套、缸头沿周向装入对应位置，最后合装后机匣并固定安装法兰，整个装配过程不需要复杂的专用工装，因为所有气缸都在外侧，维护人员可以很方便地接触到每一个气缸的火花塞、气门调整结构，外场维护的效率远高于同功率级别的直列液冷发动机。需要注意的是，这类星形结构因为整体直径较大，并不适合前置机舱空间狭窄的地面车辆，但是在一些需要大扭矩输出、轴向安装空间受限、且对风冷散热有硬性要求的场景，比如小型固定翼无人机、轻型直升机的辅助动力单元、野外作业的小型发电机组上，这类结构依然有其不可替代的应用价值。

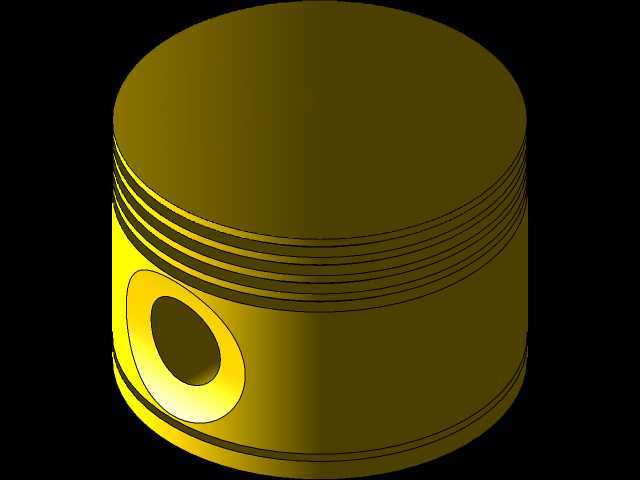

　　建模时还要考虑运动仿真的干涉问题，当曲轴转动时，每一组活塞在缸套内做往复运动，主副连杆之间的铰接结构会随曲轴转角变化产生小幅的相对摆动，需要逐一验证每一个运动行程下，连杆和机匣内壁、连杆和相邻气缸的缸套底部之间是否存在运动干涉，尤其是在上止点位置，活塞顶部和缸头燃烧室之间的余隙需要严格控制在设计值范围内，余隙过大会导致压缩比不足，余隙过小则可能在热机状态下出现活塞撞气门的故障。从外形尺寸的设计逻辑来看，星形发动机的总长度只需要覆盖机匣厚度、气缸长度以及前端的桨毂安装座，相比同功率的直列发动机，长度可以缩短40%以上，这对于需要把动力单元布置在机头最前端的螺旋桨飞行器来说，能大幅优化整机的重心位置，让整机重心更靠近机翼升力中心，提升飞行操控的稳定性。
