适配幻影无人机的快拆橡胶环行动凸轮夹

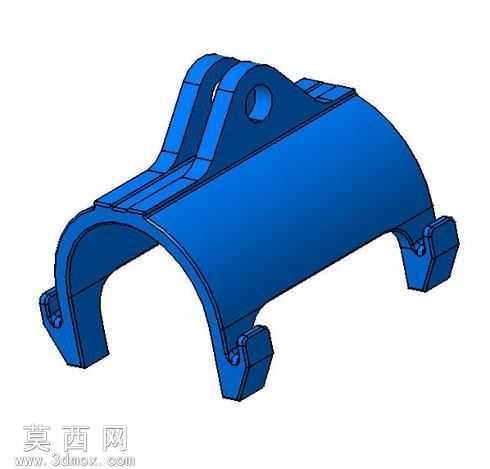

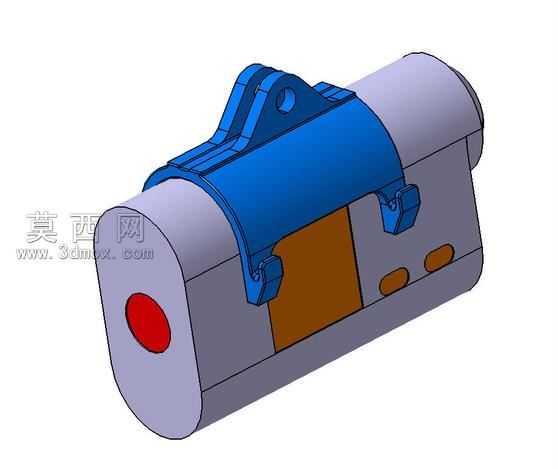

本模型为适配幻影无人机的行动凸轮夹持结构，采用三维参数化建模方式完成全结构构建，建模过程中优先保证结构的装配适配性，针对无人机机身弧形贴合面做了精准的曲面拟合，确保夹持安装后无错位松动问题。建模阶段先绘制下半部分弧形抱合结构的基准草图，通过拉伸、曲面裁剪得到与无人机机身弧度完全匹配的半包围基体，再对基体两侧的卡扣锁合结构做单独特征构建，预留出橡胶环脱出的让位间隙，保证拆卸橡胶环时卡扣可以顺畅开合不发生结构干涉。上部的凸轮安装支座采用双立筋加强结构，在草图阶段就确定了凸轮轴安装孔的同轴度公差，通过凸台拉伸、孔特征命令完成安装位构建，立筋与弧形基体的衔接处做了圆角过渡处理，避免应力集中导致的结构断裂问题。渲染阶段采用哑光工程塑料材质，模拟玻纤增强尼龙的实际质感，对结构边缘做了细微的倒角高光处理，还原注塑零件的真实外观效果，同时通过剖面视角展示了内部卡扣的锁合行程，清晰呈现凸轮动作时夹持结构的开合逻辑。设计思路围绕快速拆卸无人机橡胶环的使用需求展开，摒弃了传统螺丝紧固的繁琐结构，采用凸轮驱动的快锁形式，用户只需扳动上部凸轮即可完成夹持结构的开合，无需额外工具即可快速完成橡胶环的更换作业。结构设计上充分考虑了轻量化需求，在保证夹持强度的前提下对非受力区域做了减薄处理，整体重量控制在合理区间，不会给无人机增加额外的飞行负担；卡扣的接触端面做了防滑纹理设计，夹持橡胶环时不会出现打滑脱落问题，弧形基体的内表面预留了胶层让位槽，用户可根据使用需求粘贴防滑泡棉，进一步提升夹持稳定性，避免飞行过程中出现结构移位。整个模型的所有特征均保留可编辑参数，方便后续根据不同型号的无人机尺寸做适配调整，结构的壁厚均匀，完全符合注塑成型的工艺要求，无需额外修改即可直接用于开模生产。
