电源变压器U型支撑安装结构件

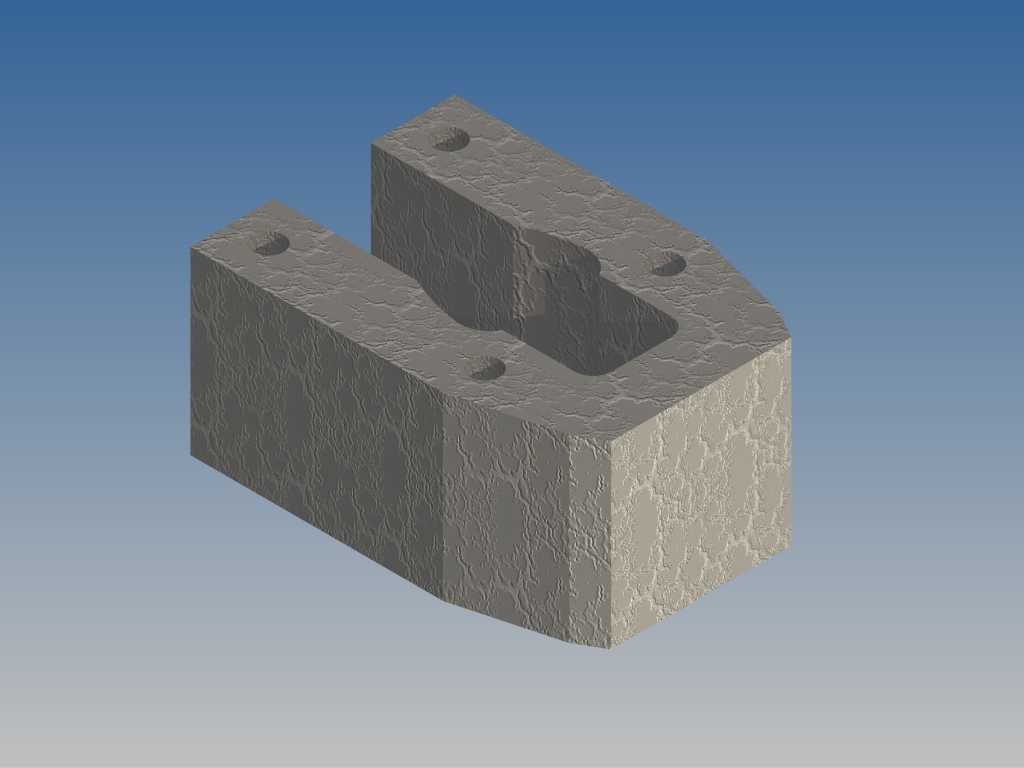

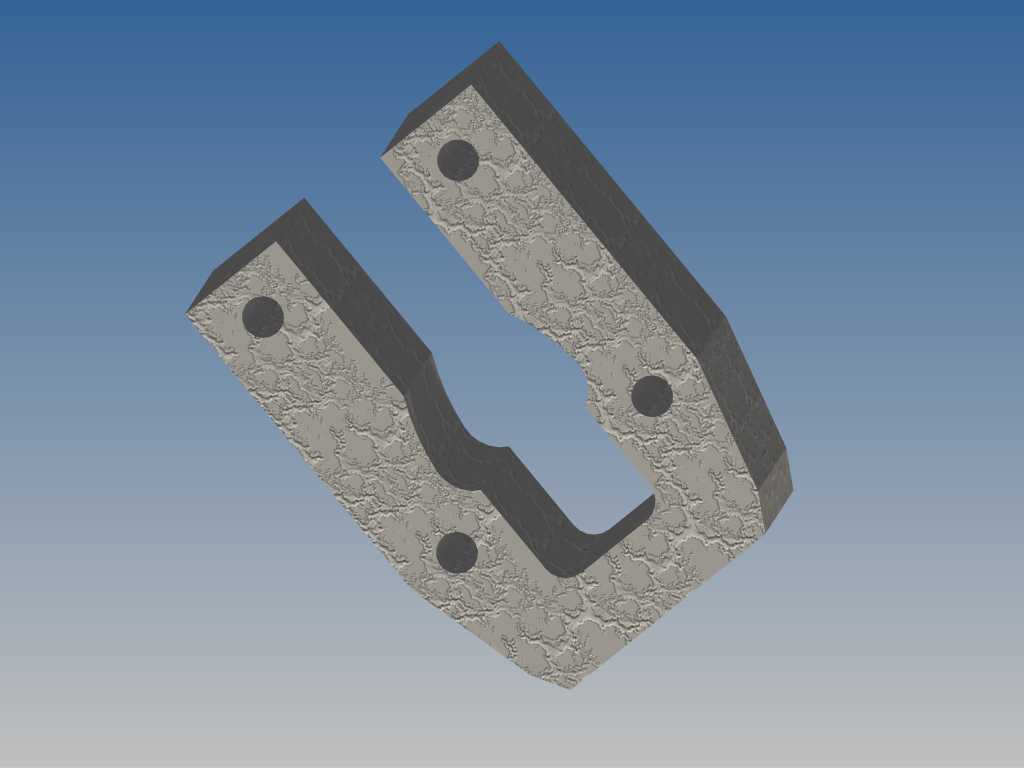

　　在中小功率工频电源变压器的装配体系中，这类U型支撑结构件是连接铁芯绕组总成与设备安装基座的核心承载部件，日常多应用于工业控制电源、小型配电模块、机床辅助供电单元的内部装配场景，承担着固定铁芯位置、隔绝绕组与安装面直接接触、抵消设备运行振动传递的多重作用。从结构设计逻辑来看，该零件采用开口U型的整体构型，两个平行支臂上预留的四个同轴安装孔，分别对应铁芯叠片组的固定点位与基座侧的安装螺柱位置，支臂内侧的弧形避让槽是专门针对变压器绕组引出线的走线路径做的让位设计，避免装配过程中尖锐的结构棱边划伤绕组绝缘层，同时也能给引出线的弯折预留足够的曲率空间，防止线芯因弯折半径过小出现断股隐患。

　　零件主体的非安装面做了粗糙纹理处理，这并非随意的外观设计，而是考虑到变压器浸漆工序中，粗糙表面能够更好地附着绝缘漆层，提升结构件与铁芯叠片之间的绝缘可靠性，同时也能增大结构件与灌封胶体之间的接触摩擦力，在采用灌封工艺的电源模块中，能够避免长期温度循环后结构件与胶体之间出现分层脱粘的问题。从安装边界的角度考量，该支撑件的两个支臂间距严格匹配对应规格变压器铁芯的叠厚尺寸，装配时无需额外加装调整垫片即可实现铁芯的居中定位，支臂端部的倒角处理既能够降低装配时的对位难度，也能避免工人组装过程中被锋利边角划伤。

　　零件的厚度设计经过了承重校核，在对应变压器额定重量下，长期运行不会出现支臂外张变形的问题，四个安装孔的位置度公差控制在0.1mm以内，能够保证与铁芯、基座的安装孔位完全同轴，避免强行锁附螺丝时产生的内应力传递到铁芯叠片上，引发铁芯空载损耗上升、运行噪音增大的问题。在材质适配性上，该结构件可采用塑料或者铝材加工，塑料材质多用于对绝缘性能要求高、成本管控严格的民用电源场景，铝材版本则多用于工业级高温运行环境，依靠金属材质更好的导热性，能够将铁芯运行产生的部分热量传导到安装基座上，辅助降低变压器整体的工作温升。不同于常规的平板式安装支架，这种U型的环抱式支撑结构能够从两个方向对铁芯形成限位，即使设备在运输过程中出现较大幅度的振动冲击，铁芯也不会出现横向窜动，能够大幅降低电源模块运输后的故障概率。在实际装配流程中，该支撑件不需要额外设计定制工装，工人仅需将铁芯卡入U型槽内，对齐四个安装孔后锁上紧固件即可完成铁芯与支撑件的组合，后续整体与基座的安装也仅需从基座外侧锁入两颗固定螺丝即可完成，整个装配流程的步骤少、对位难度低，非常适合流水线批量装配作业。

　　结构上没有设计多余的冗余特征，所有的构型都服务于安装固定、绝缘避让、振动缓冲这几个核心功能，没有为了外观增加不必要的曲面或者凸起结构，不管是采用注塑工艺加工塑料版本，还是采用冲压、铣削工艺加工铝质版本，都具备较高的加工工艺性，能够有效控制零件的加工成本，同时也能降低批量加工时的不良率。在长期运行的可靠性层面，该结构的受力路径设计合理，变压器的整体重量通过四个安装孔均匀分散到两个支臂上，不会出现局部应力集中的问题，即使在设备长期满负载运行、温度持续处于较高区间的工况下，结构件也不会出现蠕变变形，能够始终保持对铁芯的紧固力，避免因铁芯松动引发的噪音、损耗上升等问题。
