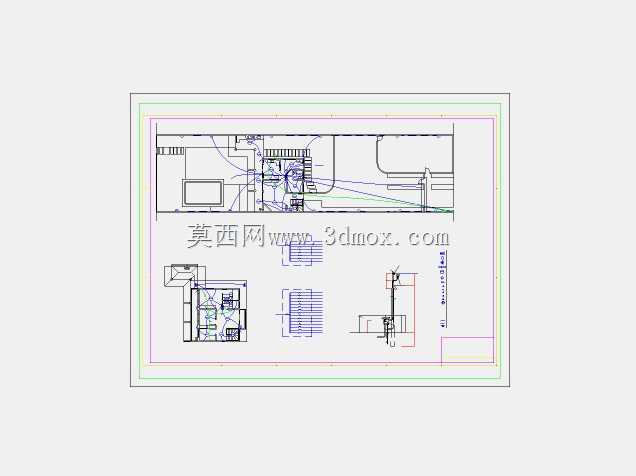

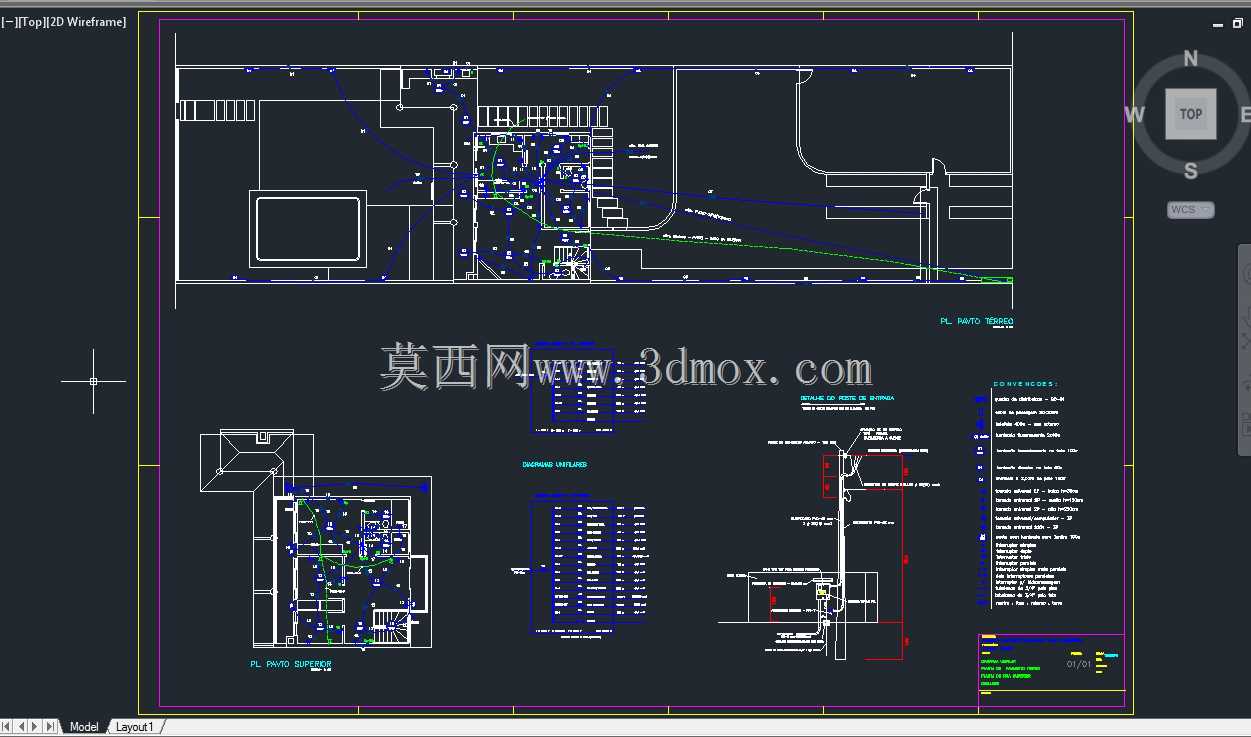

住宅含电话线路电力配电施工设计图纸

　　这套住宅电力配电设计图纸，覆盖了普通民用住宅从入户配电到末端点位的全链路电气布局，同时整合了固定电话通讯线路的敷设规划，适配当前多数中小户型民用住宅的电气施工需求，可直接作为现场布线、点位预留的施工参照，也能为同类型住宅的配电改造、线路升级提供设计参考。

　　从现场施工的实际适配性来看，图纸首先明确了入户配电箱体的安装边界，箱体预留的安装位距离地面完成面1.4米，避开了入户门开启的干涉区域，同时预留了足够的操作空间，方便后期运维人员开展检修、空开更换等作业，箱体内部的回路划分完全贴合民用住宅的用电负荷特征：照明回路独立设置，覆盖所有室内公共区域、卧室、厨卫的照明点位，线路采用穿PVC管沿顶板暗敷的方式，避开了吊顶内的龙骨安装位，减少后期施工打穿管线的风险；普通插座回路按空间划分为两个独立回路，分别覆盖起居空间与卧室区域、厨卫区域，其中厨卫区域的插座回路单独设置漏电保护，管线沿墙面暗敷时，明确标注了与给排水管线的安全间距，避免水管渗漏引发的电气安全隐患；大功率家电回路单独预留，覆盖空调、电热水器、厨房集成灶具等大功率用电设备，线路线径匹配设备的最大运行电流，同时预留了15%的载流余量，避免长期满负荷运行引发线路过热问题。

　　图纸中整合的电话线路敷设规划，完全贴合住宅内部的通讯点位需求，从入户通讯接驳点出发，沿弱电线槽敷设至各个卧室、起居空间的通讯面板点位，管线走向与强电线路保持30厘米以上的平行间距，交叉位置做屏蔽处理，避免强电运行时的电磁干扰影响通讯信号质量，所有通讯点位的预留高度与强电插座保持一致，兼顾墙面施工的美观性与后期使用的便利性。从平面布局的设计逻辑来看，所有电气点位的设置完全贴合住宅的日常使用习惯：开关点位设置在入户门、卧室门的开启侧，距离门框15厘米的位置，高度符合人体工程学操作要求，避免开门后遮挡开关操作空间；插座点位避开了家具摆放的遮挡区域，在沙发旁、床头旁、电视背景墙位置都预留了足够的插座数量，减少后期用户私拉插线板的安全隐患；厨卫空间的插座点位都设置了防溅盒预留位，同时避开了花洒、水龙头的直接喷淋区域，适配潮湿空间的用电安全要求。

　　图纸中附带的剖面大样，明确了不同区域管线暗敷的保护层厚度要求，顶板内敷设的管线保护层厚度不小于15毫米，墙面暗敷的管线保护层厚度不小于20毫米，避免后期墙面开槽、打孔时破坏内部管线；同时标注了所有管线的弯曲半径要求，穿线时的弯曲半径不小于管线直径的6倍，避免穿线时损伤线皮，留下安全隐患。从施工落地的角度来看，这套图纸的所有尺寸标注都基于住宅的建筑结构基准线设置，施工人员可以直接对照建筑轴线确定点位位置，不需要额外做尺寸换算，能有效减少现场施工的定位误差；不同回路的线路采用不同的线型标注，现场穿线时可以快速区分回路，避免错接、混接问题；图纸中附带的回路参数表，明确了每个回路的线径、空开额定电流、漏电保护动作参数，现场配电组装时可以直接参照选型，不需要额外做负荷核算，能大幅提升现场施工的效率，同时保障配电系统的运行安全性。
