凹凸双透镜组合单眼光学结构设计

　　这套凹凸双透镜组合的单眼光学结构，在工业视觉检测、小型光学观测设备、入门级光学教学演示场景中有着非常广泛的适配性，很多桌面级视觉检测工位的成像端、便携式单筒观测装置的光学核心，都会采用这类双透镜组合的基础架构，相比单透镜结构，它能在有限的安装空间内更好地校正基础像差，让成像面的光线汇聚更均匀，减少边缘视场的畸变问题。

　　从实际功能特性来看，这套结构将凹透镜与凸透镜沿光轴同轴排布，凹透镜布置在靠近物方的一侧，先对入射的发散光线做初步的发散调整，抵消后续凸透镜汇聚过程中容易出现的球差问题，凸透镜布置在靠近像方的一侧，将经过凹透镜调整后的光线精准汇聚到预设的成像焦平面上，两个透镜的光轴重合度是整个结构设计的核心管控点，一旦同轴度偏差超过0.02mm，就会出现成像偏心、边缘视场模糊的问题，直接影响整套光学结构的成像质量。

　　设计过程中首先要确定的是整套光学结构的焦距参数，根据适配的成像靶面尺寸反推透镜的曲率半径、中心厚度以及两个透镜之间的空气间隔，凹透镜采用负弯月的结构形式，边缘厚度大于中心厚度，材质选用常用的光学冕玻璃，在保证光线透过率的同时控制加工难度；凸透镜采用双凸的结构形式，中心厚度大于边缘厚度，两个曲面的曲率经过反复调校，让不同入射角度的光线经过整套透镜组后都能落在焦平面的允许弥散圆范围内。镜筒部分采用阶梯式的内孔设计，每个透镜的安装位置都设计了对应的定位台阶，台阶的端面跳动控制在0.01mm以内，保证透镜安装后端面与光轴的垂直度，透镜与镜筒内壁之间预留0.05mm的间隙，方便装配时涂抹固定胶，同时避免温度变化时透镜与镜筒的热膨胀系数差异导致透镜被挤压破裂。

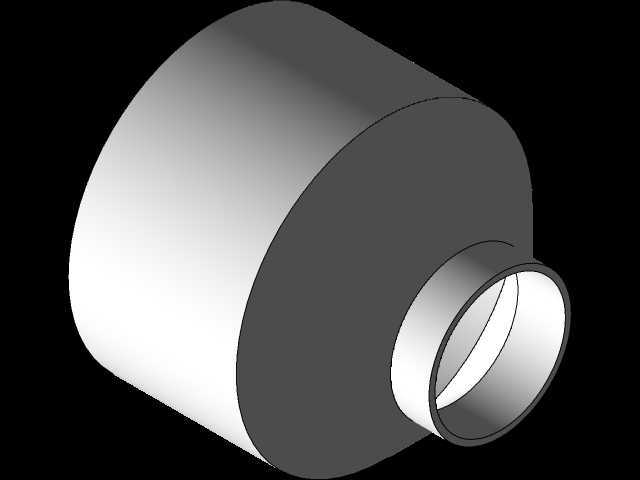

　　外形尺寸与安装边界方面，整套结构的最大外径控制在适配常规1英寸光学安装座的范围内，总长度根据焦距需求做了紧凑化设计，物方端的接口预留了标准的滤镜安装螺纹，可以根据使用场景加装滤光片、偏振片等附件，像方端的接口适配常规的工业相机、目镜转接环，安装时只需要将整套结构通过镜筒外壁的紧定螺钉固定在对应的安装支架上，不需要额外做复杂的光轴调整，因为零件加工阶段就已经通过公差管控保证了各安装基准与光轴的同轴度，装配后只需要做简单的焦距微调就能达到清晰的成像效果。

　　在实际工况适配中，这套结构考虑了常规工业环境的使用需求，镜筒的外壁做了哑光氧化处理，减少环境杂散光在镜筒内壁反射形成的眩光，透镜的表面镀了单层增透膜，针对可见光波段的光线透过率能达到95%以上，减少光线在透镜表面的反射损失，提升成像的对比度。很多教学场景中也会采用这类结构作为几何光学的演示教具，能非常直观地展示凹透镜的发散作用与凸透镜的汇聚作用，以及两个透镜组合后对光线的调整效果，帮助学习者理解光学透镜组的基本成像原理。在小型机器视觉检测工位上，这套结构可以搭配低像素的工业相机，完成简单的工件外观检测、尺寸测量任务，相比复杂的多透镜光学镜头，它的加工成本更低，装配难度更小，对于成像要求不算极致的场景来说，性价比优势非常明显。设计时还特意考虑了零件的加工工艺性，镜筒采用常规的车削加工就能完成所有尺寸的加工，不需要特殊的五轴设备，透镜的曲率都是常规光学加工中常用的参数，不需要定制特殊的加工模具，能有效缩短整套结构的生产加工周期，快速适配不同项目的定制化需求。
