带圆柱安装座楔形拨块结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:868035
  • 带圆柱安装座楔形拨块结构设计
  • 带圆柱安装座楔形拨块结构设计
  • 带圆柱安装座楔形拨块结构设计
  • 带圆柱安装座楔形拨块结构设计
  • 带圆柱安装座楔形拨块结构设计
  • 带圆柱安装座楔形拨块结构设计
  • 带圆柱安装座楔形拨块结构设计
  • 带圆柱安装座楔形拨块结构设计

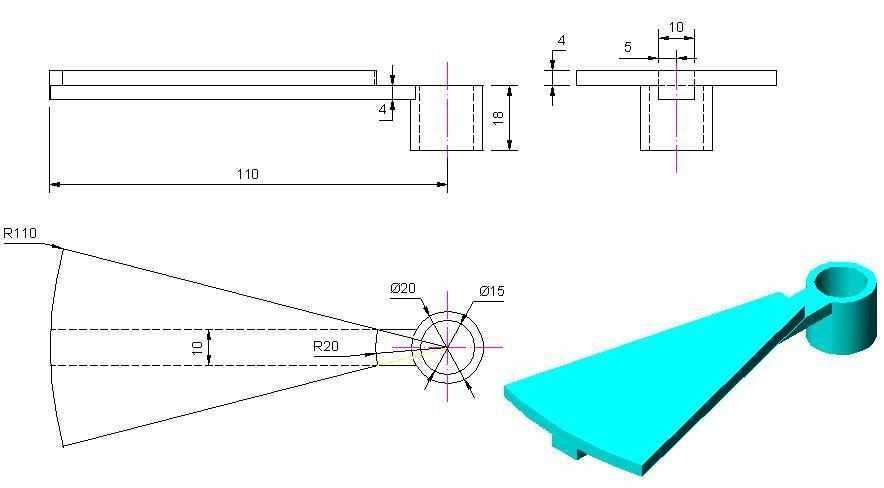

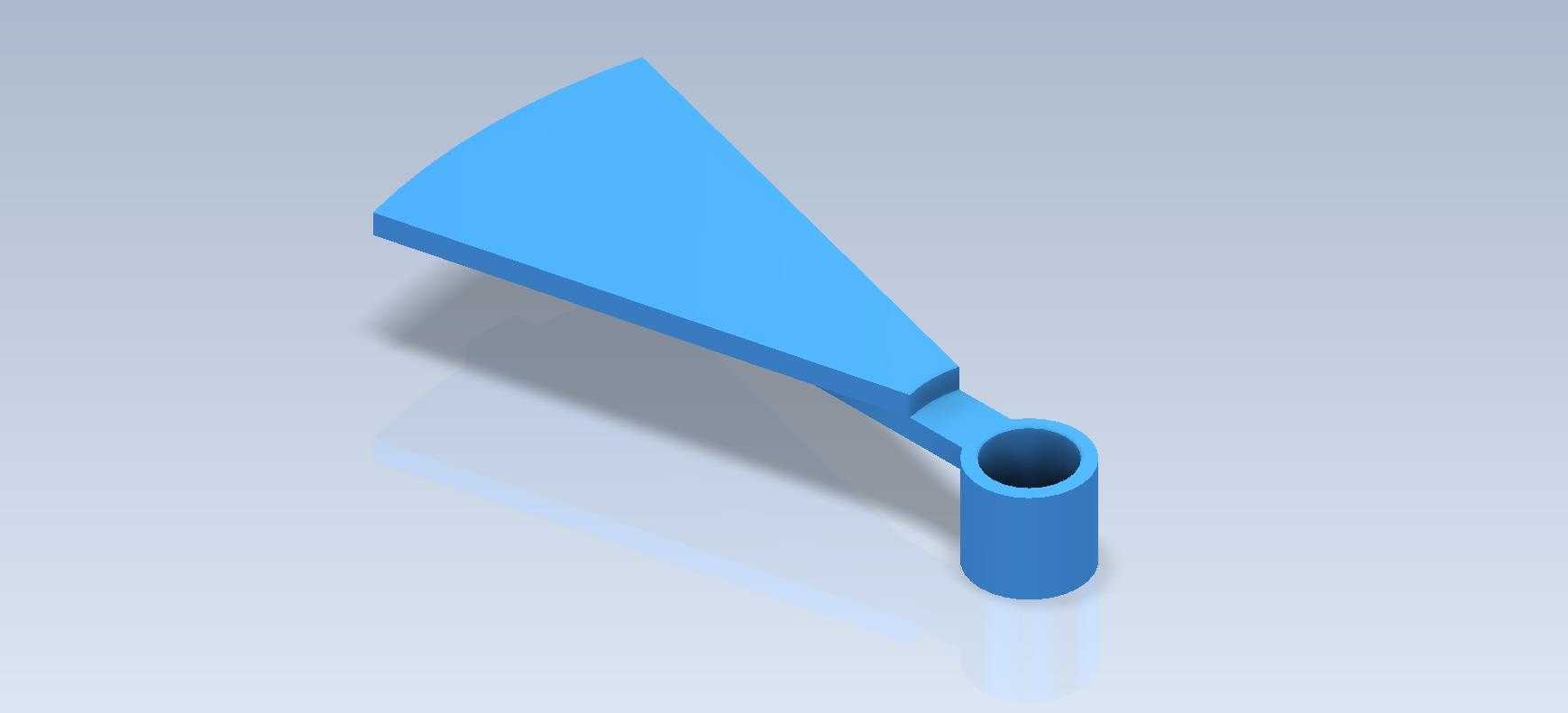

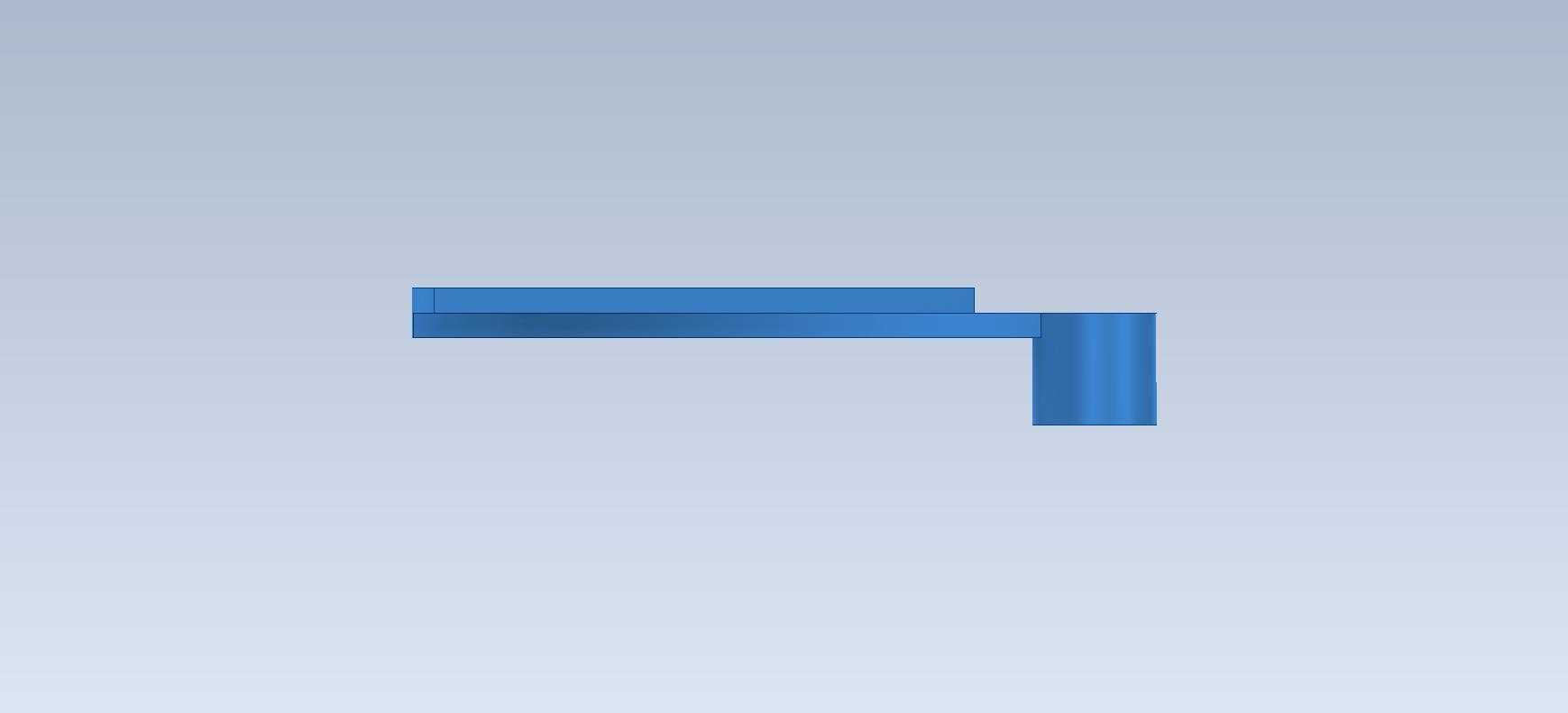

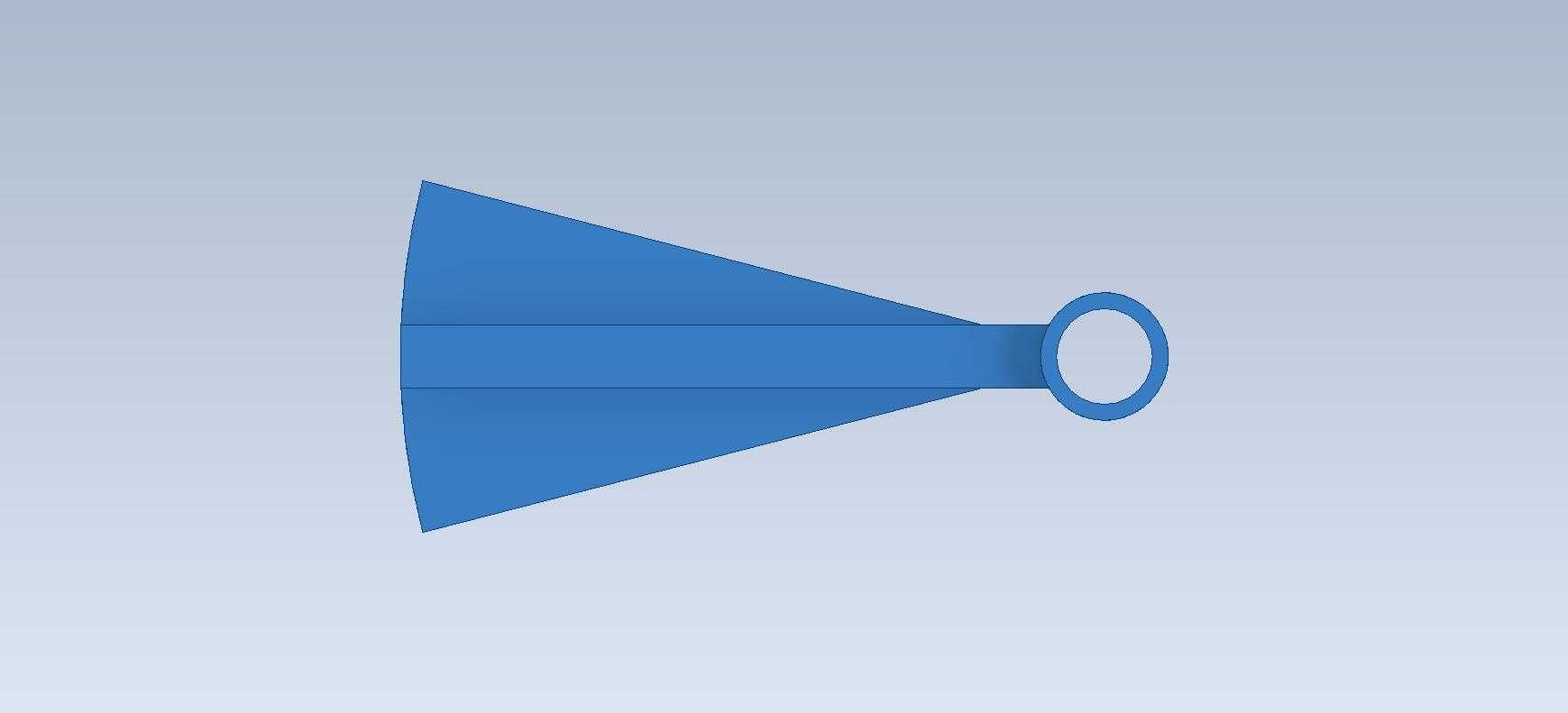

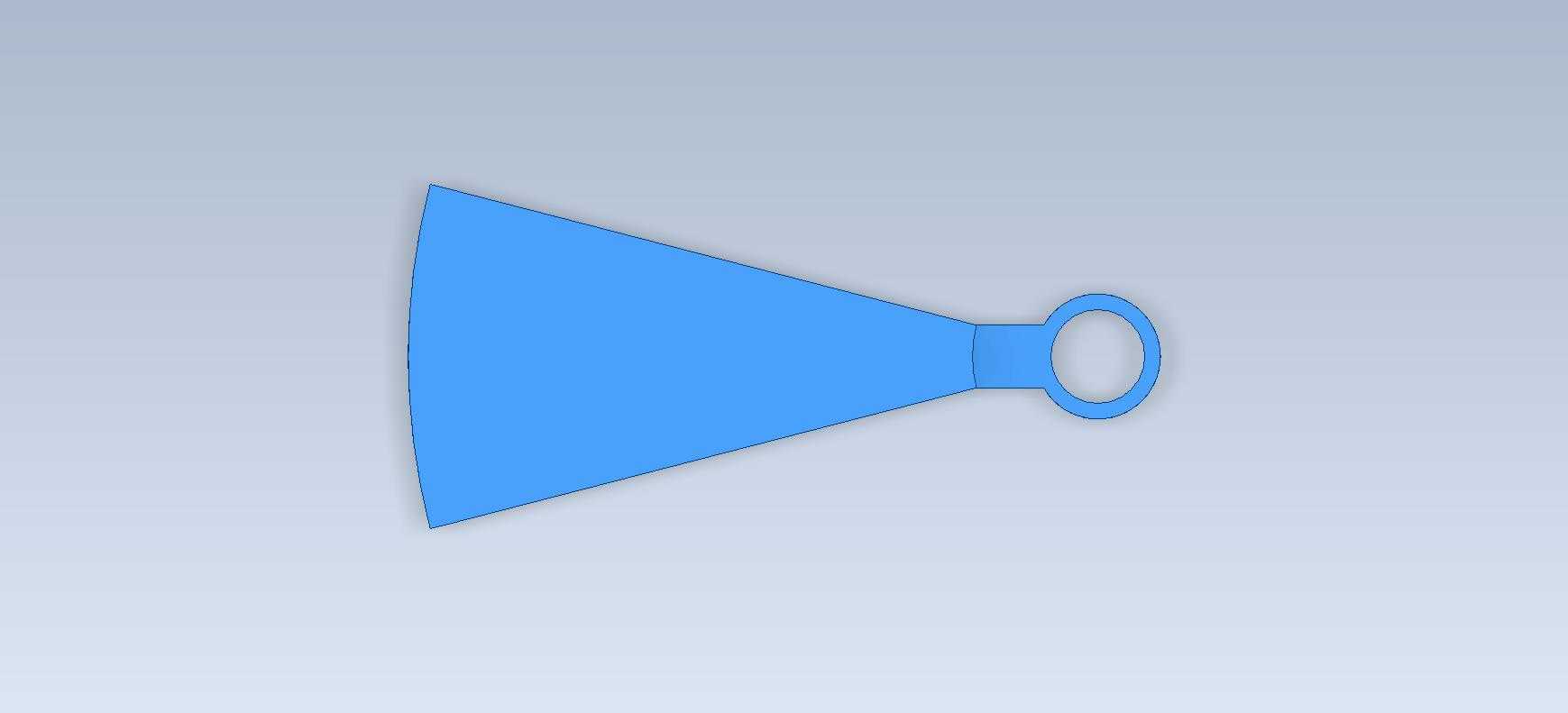

  本次设计的楔形带圆柱安装座结构件,属于小型机械传动系统中的执行拨块类零件,这类零件常应用在小型档位切换机构、料道分料装置、简易夹具锁紧模块中,承担动力传递、位置切换、工件顶推的核心作用,在小型自动化送料设备、台式小型工装、民用电器档位调节结构中都能见到同类结构的应用。从结构功能来看,零件一端的空心圆柱结构为安装铰接位,内部通孔用于穿装铰接销轴,可实现整个零件绕销轴的定轴摆动,圆柱段的外径尺寸根据配套销轴的安装间隙设定,通孔与销轴采用H8/f7的间隙配合,保证摆动过程无卡滞,同时圆柱段的轴向长度匹配安装支座的槽宽,预留0.2mm的轴向窜动间隙,避免装配后出现端面摩擦。

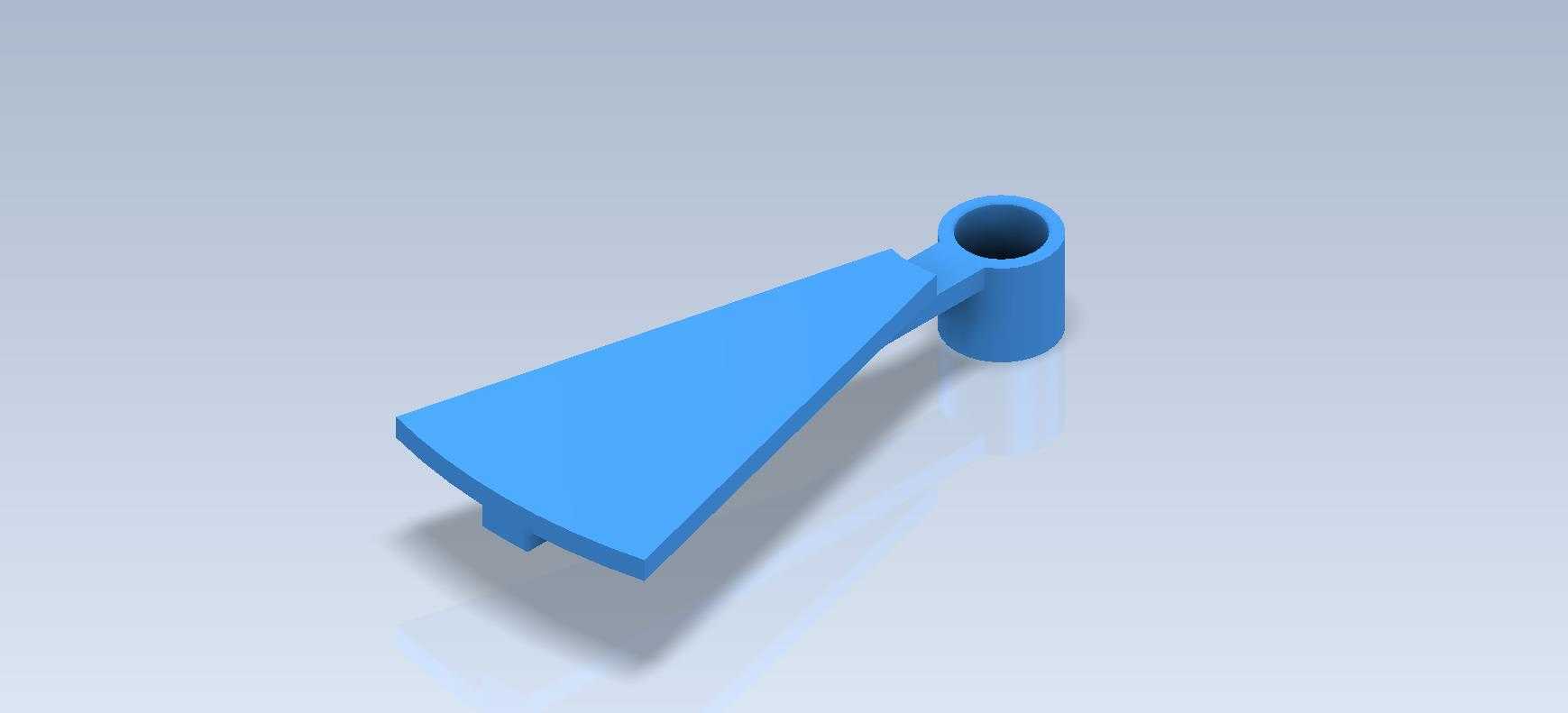

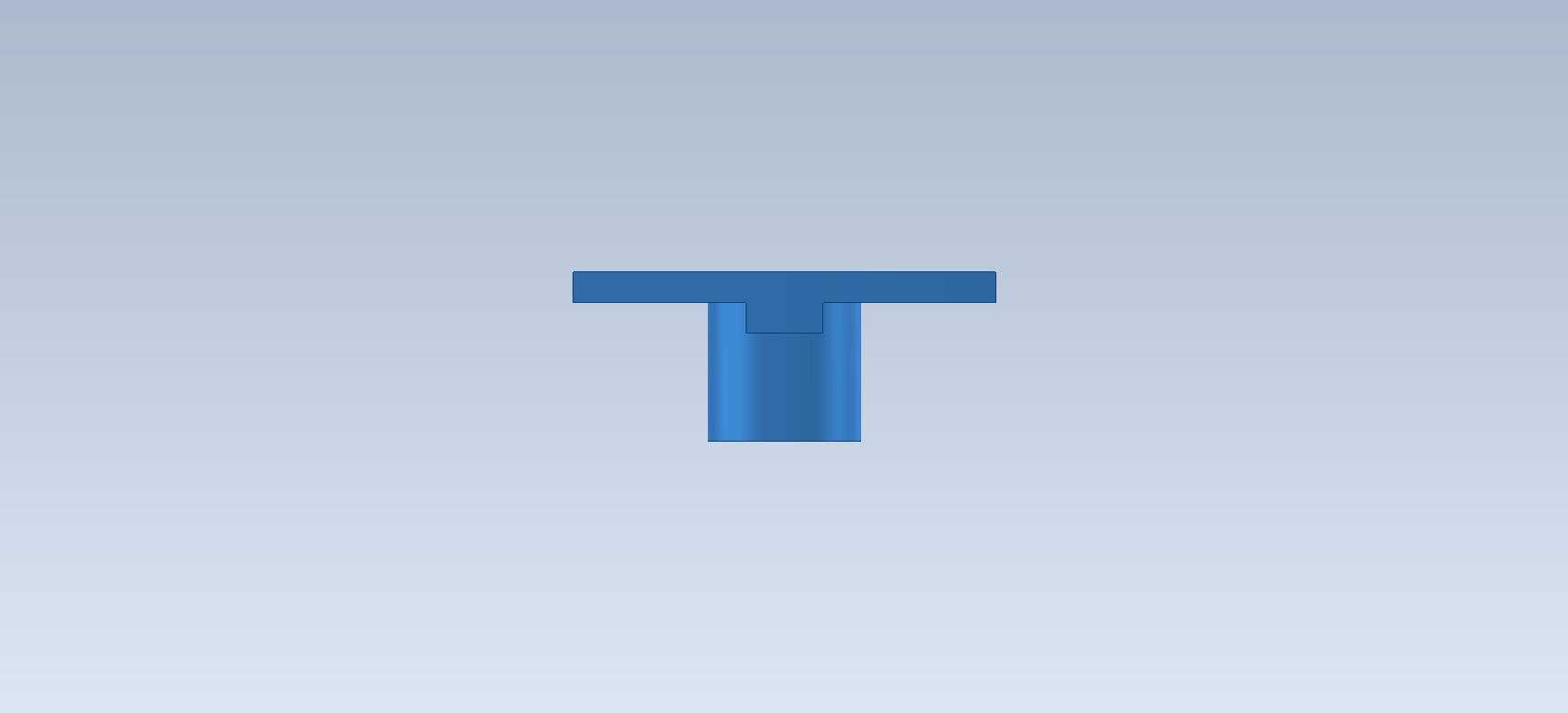

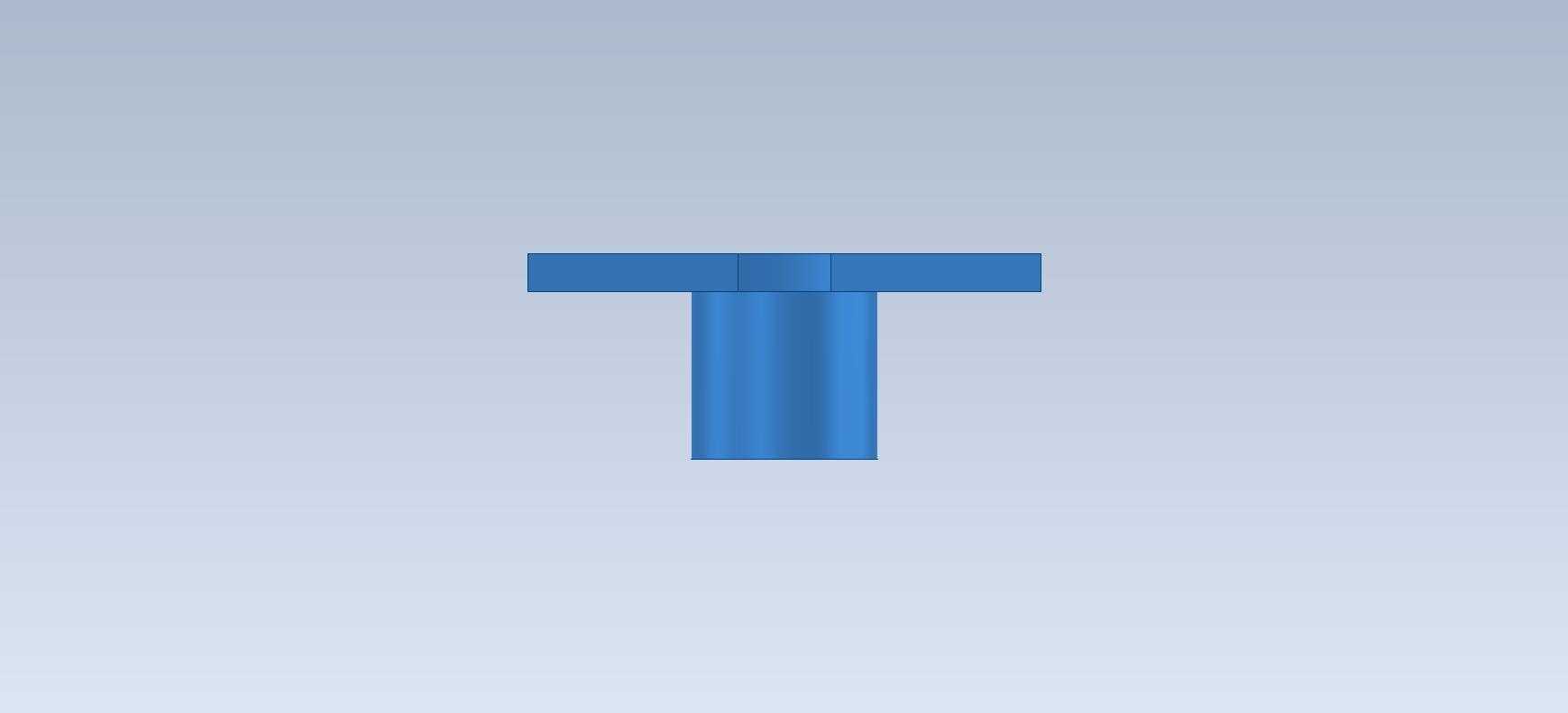

  楔形的主体段为功能执行部分,楔形斜面的倾斜角度经过受力核算,选取15度的楔角,既保证拨动力传递过程中不会出现自锁卡死,又能在摆动过程中通过斜面推动被接触工件实现平稳位移,楔形段的厚度根据额定拨动力的抗弯强度计算,采用等强度变截面设计,靠近圆柱安装座的位置厚度最大,向楔形末端逐步收薄,在保证结构刚性的前提下尽可能降低零件自重,减少摆动过程的惯性冲击。楔形段末端的两个小型凸台为定位限位结构,当零件摆动到工作行程终点时,凸台会与配套的支座限位面接触,限制零件的过度摆动,保证每次动作的行程位置一致,凸台的高度设置为2mm,接触面积经过压强核算,避免长期反复撞击出现接触面压溃变形。

  设计过程中首先确定铰接中心的位置,根据工作行程要求确定楔形段的有效工作长度,再根据受力方向确定楔角的朝向,所有棱边都做了R0.5的圆角处理,避免应力集中,同时去除加工毛刺,防止装配和使用过程中划伤操作人员。安装边界方面,圆柱安装座的通孔中心到楔形段最远端的水平距离为零件的最大回转半径,设计时预留了周边3mm的安全间隙,避免摆动过程中与周边其他结构件发生运动干涉,圆柱段的下端面为安装基准面,装配时与支座的安装平面贴合,保证铰接轴线的垂直度误差控制在0.02mm以内,防止摆动过程中出现偏磨。这类楔形拨块的加工通常采用工程塑料注塑或者铝合金铣削加工,若用于受力较大的工况也可采用45号钢调质处理后铣削成型,表面做发黑防锈处理,铰接孔内可根据磨损情况加装铜套提升使用寿命。在实际应用场景中,这类零件的摆动角度通常控制在0-30度范围内,通过连杆或者小型电磁铁、微型气缸驱动,即可实现稳定的往复拨送动作,相比直杆型拨块,楔形结构的接触过渡更平缓,不会对被推送工件造成刚性撞击,适合推送表面易刮伤的小型工件,比如电子元器件、小型塑料件、冲压小零件等。

  结构设计时还考虑了装配工艺性,圆柱段的外圆和楔形段的侧面都设计了便于加工的拔模斜度,若采用注塑工艺生产可顺利脱模,若采用铣削加工也可减少装夹次数,一次装夹即可完成大部分型面的加工,降低加工成本。零件的楔形工作表面粗糙度要求达到Ra1.6,保证与被接触工件滑动时的顺畅性,非工作表面粗糙度达到Ra3.2即可,铰接内孔的粗糙度要求达到Ra1.6,保证与销轴配合的耐磨性。在受力校核环节,针对楔形段最薄弱的截面做了抗弯强度验算,在额定100N的拨动力作用下,最大弯曲应力远低于材料的许用应力,安全系数达到2.5以上,满足长期反复使用的强度要求,同时针对铰接孔的挤压应力也做了核算,保证在频繁摆动工况下不会出现孔壁变形。
