链条交叉式止链器锁止结构三维设计

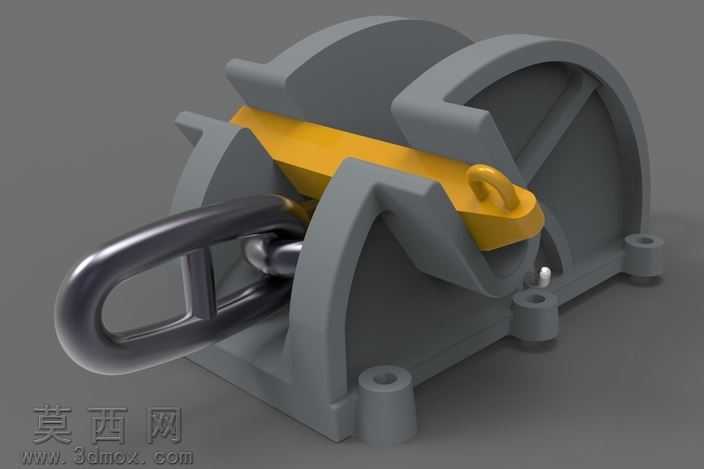

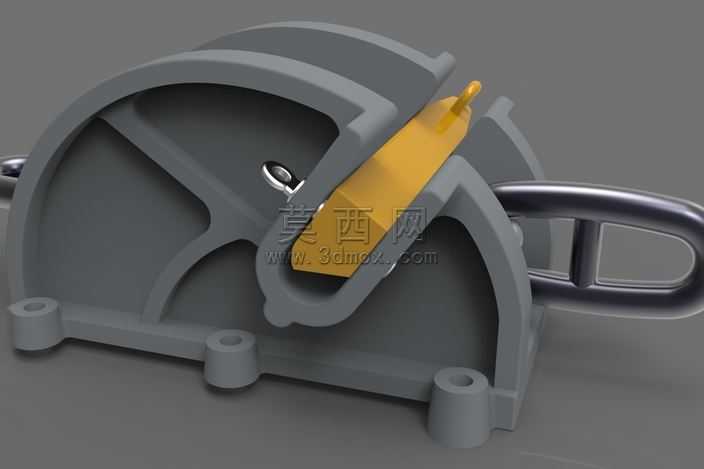

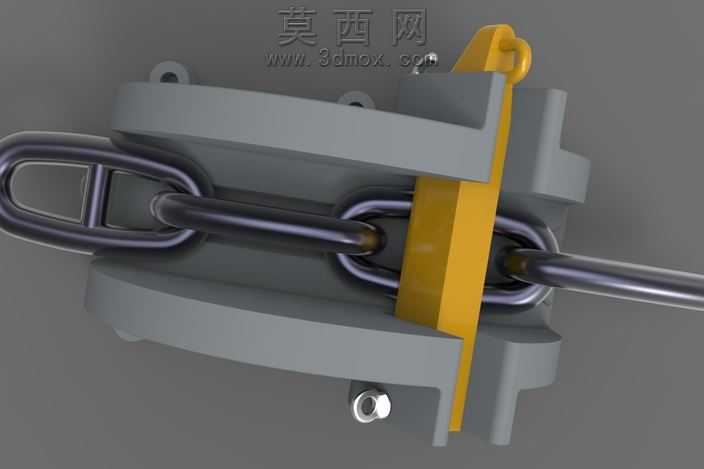

本作品为链条交叉式止链器的三维设计模型，建模过程依托主流三维机械设计软件完成，全程遵循机械结构设计的严谨逻辑，从功能需求出发逐步完成各部件的参数化搭建。建模初期先梳理止链器的核心功能逻辑：即通过可活动的插板结构与交叉排布的链条链环形成咬合限位，实现链条的位置锁止，避免受拉链条出现滑移窜动，因此首先确定主体基座、活动锁止插板、安装固定孔、链条避让槽的核心尺寸参数，所有尺寸均参考通用起重、船用锚链的配套规格设定，保证结构的适配性。建模过程中对各部件做了精细化处理：主体灰黑色基座采用两侧对称夹板式结构，预留的链条穿入槽完全匹配链环的外形轮廓，保证链条可顺畅穿入同时不会出现径向晃动；黄色活动锁止插板采用楔形导向设计，插入时可顺着导向面滑入交叉链环的间隙中，插板顶端设置的吊环结构方便操作人员提拉解锁，基座底部的紧固螺丝孔位做了沉头处理，保证安装后螺丝端面不突出基座平面，避免剐蹭链条或周边部件。材质渲染阶段针对不同部件做了区分设置：主体基座采用铸钢材质的哑光灰金属质感，还原五金铸件的表面肌理，表面添加细微的磨砂颗粒效果模拟实际铸件的粗糙触感；锁止插板采用亮黄色防锈漆涂装的金属材质，既通过醒目的颜色提示操作部件位置，也还原船用、起重五金件的防锈涂装特征；链条部分采用抛光合金钢材质，添加轻微的环境反射效果，还原金属链条受拉后的光亮金属质感，链环之间的接触位置做了细微的磨损痕迹处理，提升模型的真实感。结构设计上充分考虑实际使用的可靠性：锁止插板插入后与两侧基座夹板形成闭合的限位空间，交叉穿过的链环被插板完全卡合，无论链条受哪个方向的拉力都无法脱出，基座两侧的安装耳预留了通孔，可通过螺栓将止链器整体固定在安装基面，保证锁止时整体结构不发生位移。整体模型各部件装配关系清晰，无干涉错配，所有活动部件的运动行程都做了限位约束，可直观演示止链器的锁止与解锁动作过程，可作为五金机械结构教学、船用/起重设备配件选型参考的数字化模型使用。
