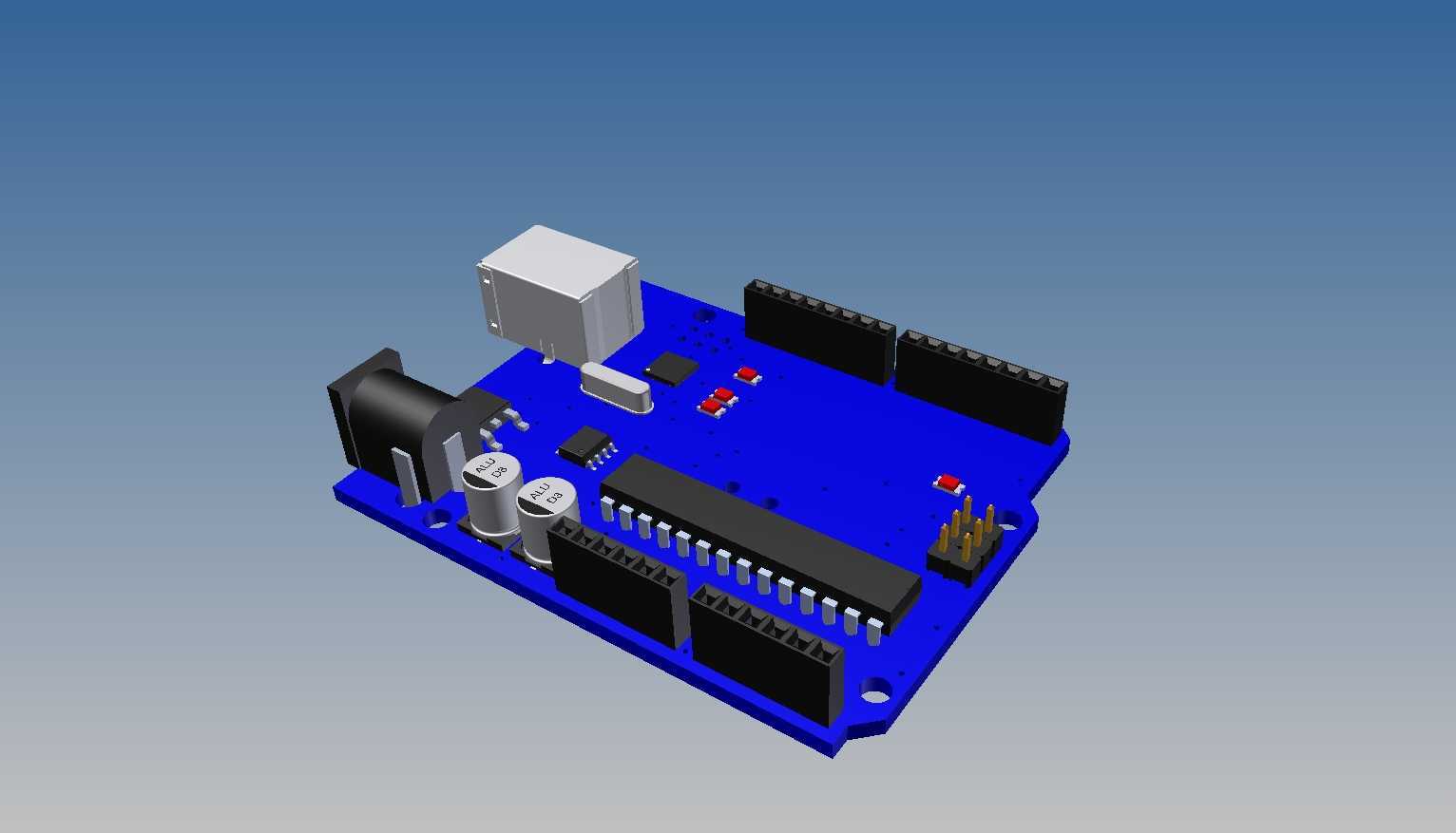

Arduino开源控制板三维结构设计

　　这款开源控制板的三维结构设计，核心围绕嵌入式开发场景的实际使用需求展开，覆盖学生课程实践、创客原型制作、小型自动化设备控制等多个应用场景，不管是机械工程专业的实践课程作业，还是小型智能装置的控制核心搭建，都能通过该结构模型完成前期的装配验证与空间适配校核。从实际用途来看，该控制板作为嵌入式开发的通用载体，可实现传感器信号采集、执行器驱动控制、简单逻辑运算等功能，是小型智能硬件、教学实验装置、简易自动化模组里最常用的控制核心，很多入门级的智能小车、机械臂演示模型、环境监测装置，都会采用同规格的控制板作为核心控制单元。

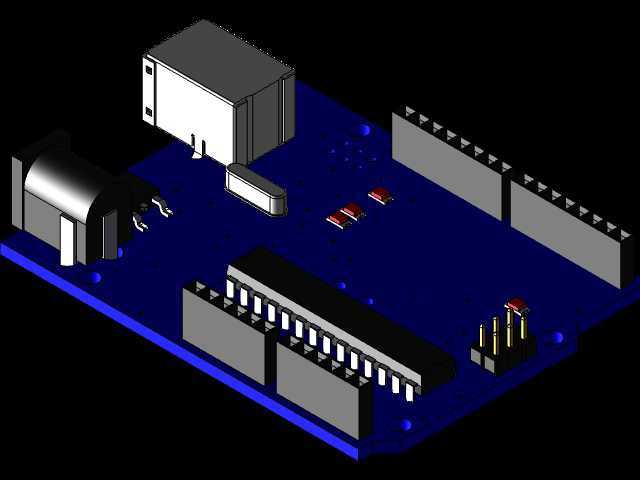

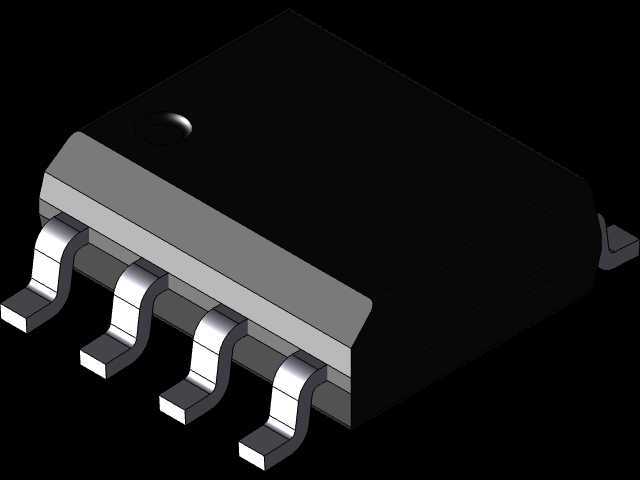

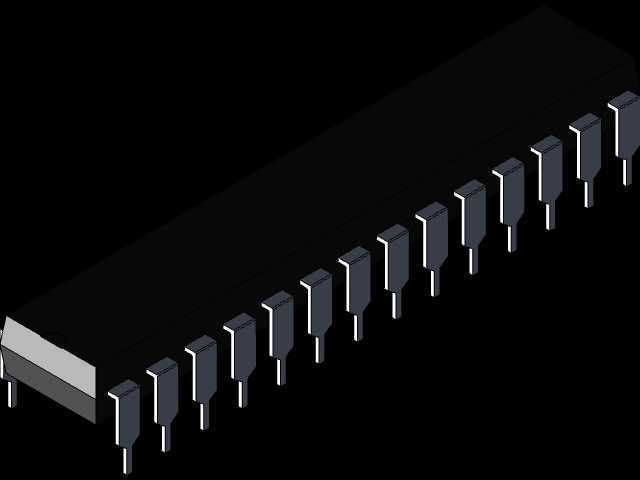

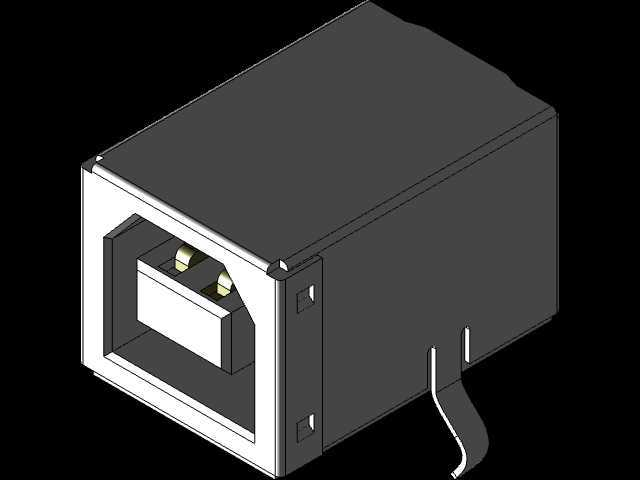

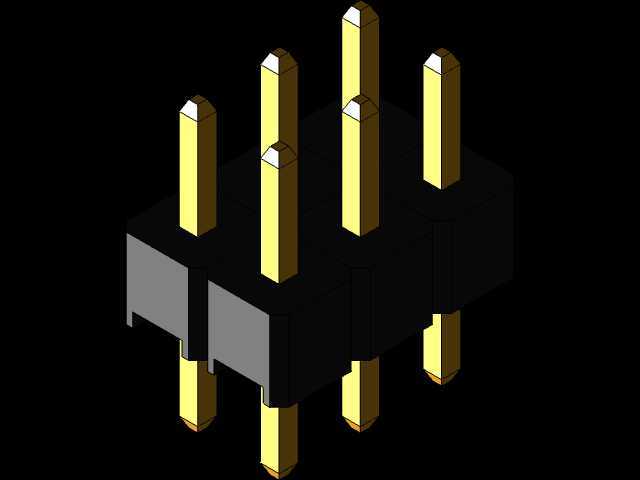

　　在功能特性的结构适配设计上，模型完整还原了板载所有元件的空间位置与外形轮廓：板端的USB接口采用凸起式结构设计，预留了足够的插拔操作空间，避免装配后出现USB插头无法完全插入的问题；直流电源接口布置在板侧边缘，配套的电源插座高度与周边电容元件做了高差避让，不会出现电源插头与周边电容干涉的情况；板载的排针组按照标准间距排布，所有排针的高度统一，既保证了外接扩展模块时的插接顺畅，也预留了排针下方的走线空间，不会与板底的支撑结构产生摩擦。设计思路上，整个PCB板采用圆角矩形的外形轮廓，四个角位置预留了标准的安装固定孔，固定孔的孔径适配常用的M3铜柱安装尺寸，孔位周边做了无铜箔的避让区域，避免安装螺丝接触板上线路造成短路。板上的元件布局遵循信号流向逻辑，电源输入模块布置在板端一侧，核心处理芯片布置在板体中心位置，输入输出排针均匀分布在板体的另外三个侧边，既减少了板上线路的交叉长度，也方便外接线路的梳理与连接，避免不同功能的线材缠绕干扰。从外形尺寸与安装边界来看，板体的长宽尺寸完全匹配通用开源控制板的标准规格，板上最高的元件为USB接口的金属屏蔽壳，整体板上元件的最大高度控制在合理范围内，不管是安装在标准的亚克力控制盒内，还是固定在铝型材搭建的设备框架上，都能提前通过三维模型完成空间校核，确认周边的结构件不会与板上元件产生干涉。

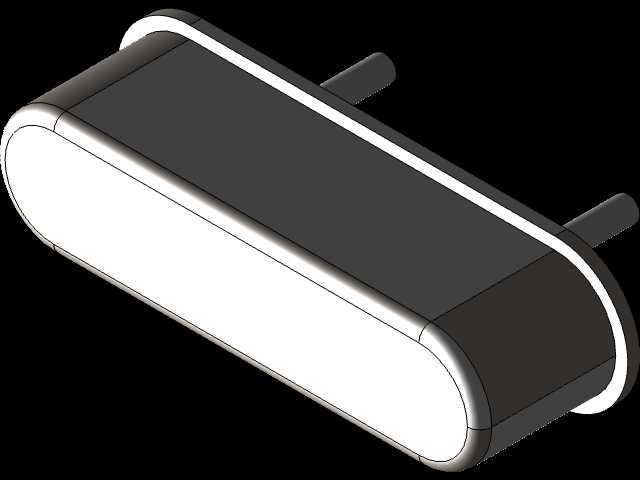

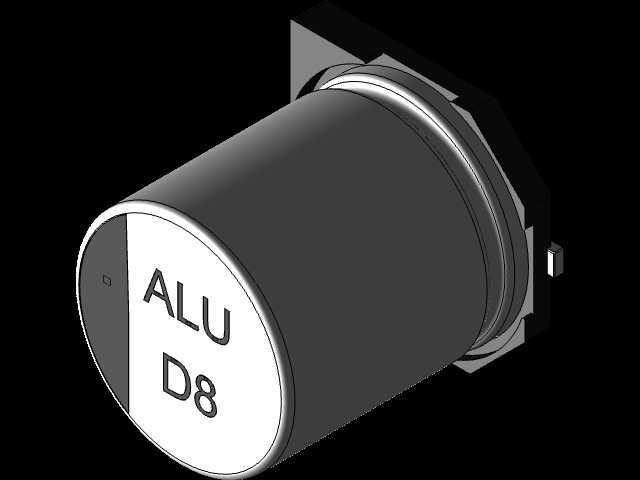

　　板载的电解电容、晶振、按键、指示灯等元件的位置都做了精准还原，电解电容的高度、引脚间距都与实物一致，复位按键的凸起高度预留了手指按压的操作空间，指示灯的位置处于板边可视区域，方便调试时观察设备运行状态。在装配适配性上，模型考虑了实际使用中的扩展需求，所有排针的位置与标准扩展板的孔位完全对应，叠加扩展板时，上下板之间的预留间隙足够容纳板间的连接排针，不会出现扩展板压到板上电容、芯片的情况。板侧的电源接口、USB接口的外伸尺寸都做了精准还原，当控制板安装在设备外壳内部时，可以提前通过模型确认外壳上的开口位置与尺寸，避免后期开孔出现偏差导致接口无法外露。

　　对于教学实践场景来说，这个三维模型可以帮助学生理解PCB板的元件布局逻辑，掌握电子元件与机械结构的空间适配方法，在做课程项目时，可以直接将该模型导入总装配体中，完成控制部分与机械结构的配合验证，减少后期实物装配时出现的干涉问题。对于创客群体来说，在搭建自定义的智能装置时，可以基于该模型设计专属的控制板安装支架、外壳结构，提前确认安装位置的空间是否足够，线材的走线路径是否合理，不用等到实物采购回来才发现结构干涉的问题。整个模型的结构细节完全围绕实际使用场景设计，没有多余的装饰性结构，所有的尺寸、位置都对应实物的真实参数，不管是用于教学演示、结构装配校核，还是定制化的设备结构设计，都能提供准确的三维参考。
