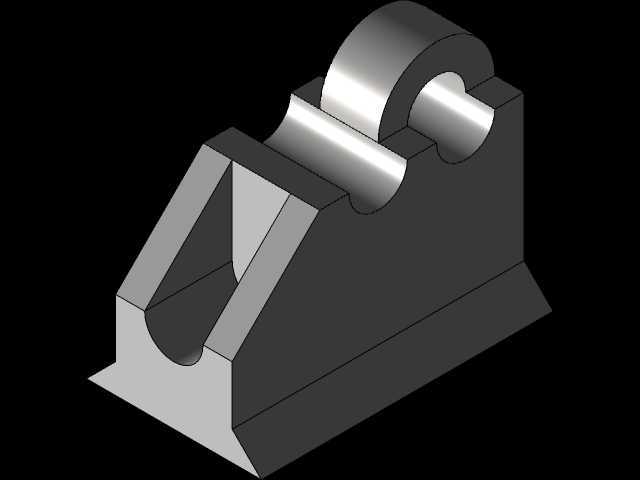

带圆弧支撑槽的斜筋式机加工支座

　　这类带斜向加强筋与圆弧支撑槽的支座构件，常见于中小型通用机械设备的铰接支撑点位，比如轻型输送线的从动辊端支撑、小型工装夹具的摆臂铰接基座、手动压装设备的转轴固定座这类场景，核心作用是为穿装在上方同轴圆弧槽内的圆轴类零件提供稳定的径向支撑，同时承受轴类零件传递的径向载荷与小幅摆动带来的交变应力。从结构设计逻辑来看，底部采用加宽的平直安装底板，底板向外延伸出超出主体立壁的安装边，安装时可通过底板上的预留通孔穿装螺栓，将整个构件固定在设备的安装基面之上，加宽的底板设计能有效增大支撑接触面积，降低单位面积的压应力，避免长期受载后安装基面出现压溃变形，同时底板与立壁衔接处做了自然的圆弧过渡，减少应力集中带来的断裂风险。

　　主体立壁一侧设计了通长的斜向加强筋，筋板从底板上表面一直延伸到上方圆弧支撑结构的下沿，这种斜筋结构相比直筋能在更少材料消耗的前提下，大幅提升立壁的抗侧弯刚度——当上方支撑的圆轴承受偏载时，斜筋可以将侧向力直接传导到底板安装面，避免立壁长期受侧向力出现根部开裂的问题。上方的同轴圆弧支撑槽分为大小两个同轴半圆槽，大直径槽用于容纳轴类零件的轴肩或者配套的轴套结构，小直径槽用于穿装轴身，槽的内径尺寸按照常用的铰接轴直径系列设计，槽面的加工粗糙度要求控制在Ra1.6-3.2之间，保证与轴套或者轴身配合时不会出现过度磨损，同时槽的两端做了微小的倒角处理，方便轴类零件装配时的导入，避免装配过程中刮伤轴表面的镀层或者配合面。

　　左侧的开口式圆弧槽是为了适配需要从侧面卡装的轴类安装场景，相比封闭式的轴孔结构，这种开口槽不需要从轴的端部穿装，在设备维护更换轴件时不需要拆除轴端的其他传动构件，直接从侧面即可将轴卡入支撑槽内，大幅降低现场维护的拆装工作量。从安装边界来看，这类支座的整体高度通常控制在100-150mm区间，底板的长宽尺寸根据支撑载荷的不同在80-120mm区间调整，安装孔的中心距按照通用安装规范预留足够的螺栓拆装空间，保证使用普通内六角扳手即可完成安装操作，不需要特殊的定制工装。

　　设计这类构件时，需要重点核算斜筋的厚度与立壁的厚度匹配关系，通常筋板厚度取立壁厚度的0.7-0.8倍，避免筋板与立壁衔接处因为壁厚差过大出现铸造或者3D打印过程中的缩孔缺陷，如果是采用机加工方式制作，筋板与立壁、底板的衔接处都要留R2-R3的过渡圆角，减少铣削加工时的应力集中，同时避免热处理过程中出现开裂问题。另外上方圆弧槽的同轴度公差需要控制在0.02mm以内，保证穿装的轴类零件转动时不会出现卡滞，槽的中心到底板安装面的高度公差控制在±0.05mm，保证同一台设备上多个同类型支座安装后轴的水平度符合装配要求，不会出现轴的别劲问题。这类构件的材料通常选用HT200灰铸铁或者Q235碳素结构钢，灰铸铁材料的减震性能更好，适合有小幅振动的铰接支撑场景，Q235材料的焊接性能更好，适合需要现场改装调整的工装类场景，两种材料都能满足常规工况下的支撑强度要求，不需要采用昂贵的合金材料，能有效控制设备的制造成本。在实际装配使用时，圆弧槽内通常会配套镶嵌铜基石墨轴套，减少轴转动时的磨损，当轴套磨损到极限尺寸时只需要更换轴套即可，不需要更换整个支座构件，进一步降低设备的后期维护成本。
