半圆抱箍式安装固定支座结构设计

　　这类半圆抱箍式固定支座，在工业现场的管线排布、小型轴类部件限位场景里应用十分普遍，不管是车间压缩空气管路的沿墙固定，还是小型设备上导杆、光轴的径向定位，都能看到这类结构的身影。和传统的整圆抱箍相比，这种单侧开口的结构在安装时不需要从轴端或者管端穿入，能直接从径向卡入待固定部件，对于已经布设完成的管线、已经装配到位的轴类零件做后期加装固定时，操作效率能提升至少40%，尤其适合设备改造、管线补装这类现场施工场景。

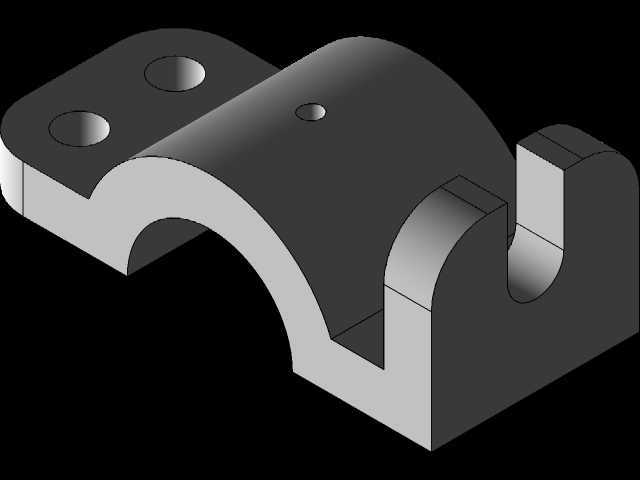

　　从结构功能上看，这个支座的核心功能分为两个部分，一是上部的半圆弧形抱合面，加工时需要保证弧面的圆柱度公差控制在0.05mm以内，和被固定的圆柱面贴合度不低于85%，这样锁紧后不会出现局部应力集中，避免夹伤薄壁管件或者光轴表面；二是两侧的安装翼板，上面预留的两个沉头安装孔，是用来穿装螺栓将整个支座固定在安装基面的，孔位的位置度公差需要控制在0.1mm以内，保证安装时螺栓能顺利穿入基座的预制螺孔，不会出现别劲的情况。抱合面顶部预留的小螺纹孔，是用来安装紧定螺钉的，当支座卡入待固定部件后，拧入紧定螺钉就能顶紧圆柱面，防止部件出现轴向窜动或者径向转动，在一些需要调整固定位置的场景里，松开紧定螺钉就能沿着圆柱面轴向滑动调整位置，调整到位后再锁紧紧定螺钉即可，调节灵活性比整环抱紧的结构好很多。

　　设计这类支座的时候，首先要根据被固定部件的外径确定半圆弧的内径尺寸，通常内径要比被固定件外径大0.1-0.2mm，既方便安装时顺利卡入，又不会因为间隙过大导致抱紧后同轴度偏差过大。安装翼板的厚度需要根据承重要求核算，一般固定直径20-30mm的管件或者光轴时，翼板厚度取5-6mm就能满足常规承重要求，要是用在有振动的设备上，厚度需要再增加2-3mm，同时翼板和弧形主体的连接处要做R2以上的圆角过渡，避免应力集中导致受力时出现断裂。开口侧的卡槽结构，是用来配合锁紧件的，现场安装时可以根据需要加装U型压块，和半圆弧配合形成整圆抱紧结构，应对大载荷、强振动的固定场景，不需要额外更换支座本体，适配性更强。

　　从安装边界来看，这类支座的安装基面需要保证平面度不低于0.2mm，否则翼板锁紧后会导致弧形面出现变形，影响和被固定件的贴合效果。两个安装孔的中心距需要根据弧面直径匹配，比如固定30mm直径的圆柱件时，孔中心距取60mm左右比较合适，既能保证安装稳定性，又不会占用过大的安装空间。支座的整体高度，也就是从安装基面到弧面最顶端的距离，要根据被固定件和基面的间隙要求设计，常规场景下这个高度取25-30mm就能满足避让需求，如果需要在基面和被固定件之间走其他管线或者布线，可以适当加高支座的支撑段高度，但加高后需要核算支撑段的抗弯强度，避免受力后出现倾斜。

　　实际建模过程中，这类零件的建模逻辑要优先保证加工工艺性，弧形面和翼板的连接处不要出现尖角，所有棱边都要做C0.5的倒角，去除加工毛刺，避免安装时划伤操作人员。顶部的紧定螺钉螺纹孔，轴线要垂直通过半圆弧的圆心，这样紧定螺钉顶紧时受力方向是径向的，不会出现分力导致被固定件偏移。开口侧的两个卡槽侧面要保证平行度公差，配合压块安装时不会出现卡滞。这类零件一般采用Q235钢材或者6061铝合金加工，承重要求高的场景用钢材做发黑处理防锈，轻量化场景用铝合金做阳极氧化，能适应不同的工况环境。
