脚踏式烹饪点火装置支撑框架结构

　　这套脚踏式点火装置的支撑框架，主要面向商用大型烹饪场景设计，适配后厨使用大尺寸炒锅、煎锅的作业需求，解决传统点火需要操作人员俯身弯腰操作的痛点，在餐饮后厨、中央厨房、户外大型烹饪作业区都有明确的应用空间。日常后厨作业中，操作人员往往手持重型厨具、端持待加工食材，腾不出手操作点火开关，长时间反复俯身点火也会增加腰部劳损风险，这套框架的核心作用就是承载整套脚踏点火执行机构，让操作人员仅通过脚部踩踏动作就能完成点火触发，全程不需要手部操作、不需要弯腰俯身，适配站立式烹饪的作业姿态。

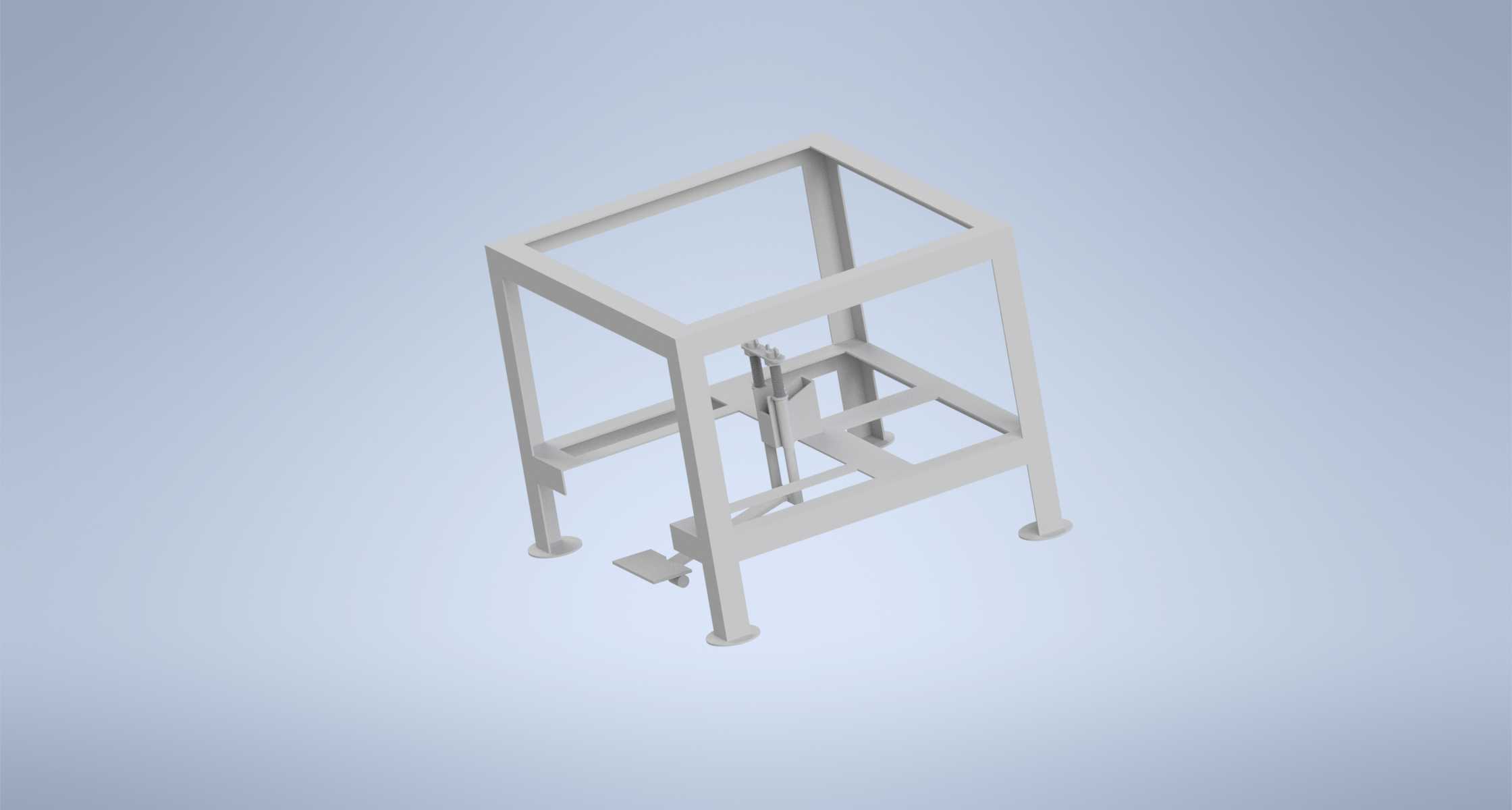

　　从结构设计逻辑来看，整体框架采用标准方形管材焊接成型，主体为立方框架式结构，四根垂直布置的支撑腿作为主要承力构件，底部预留了安装固定的脚座平面，可直接通过膨胀螺栓固定在硬质地面上，也可加装可调脚杯适配不平整的后厨地面，单根支撑腿的截面尺寸匹配常规20-30mm方管的选型范围，整体框架的外接轮廓控制在600mm见方、高度800mm左右的区间，不会占用过多后厨操作空间，安装边界距离周边灶台预留100mm以上间隙即可，避免和灶台柜体、燃气管道产生干涉。

　　框架内部的横梁布局完全服务于脚踏机构的安装需求，中层横梁预留了点火传动杆的安装位，垂直布置的传动导槽直接焊接在中层横梁上，保证踩踏力可以垂直传递到点火阀的触发端，不会出现侧向力矩导致的卡滞问题；底部靠近操作人员一侧的横梁专门预留了脚踏板的铰接安装位，脚踏板的踩踏行程控制在30mm以内，符合人体脚部踩踏的舒适行程范围，踩踏力设计在20-30N区间，不需要刻意用力就能触发，同时也能避免误碰触发。框架顶部的方形围边一方面用于增强整体结构的抗扭刚度，避免长期踩踏出现框架变形，另一方面也可作为防护结构，避免杂物掉落进入内部传动区域，影响机构正常动作。

　　设计过程中优先考虑了后厨环境的使用特性，整体框架没有多余的镂空和积灰死角，所有焊接位置都做了打磨钝化处理，不会残留油污、食物残渣，日常清洁只需要表面擦拭即可；框架的受力路径经过优化，踩踏产生的冲击力直接通过支撑腿传递到地面，中间传动部位的受力全部由对应位置的加强横梁承担，长期使用不会出现焊缝开裂、结构变形的问题。和常规的立式点火支架不同，这套框架把传动机构完全内置在框架结构内部，外部没有突出的连杆、摆臂，不会勾挂操作人员的衣物、围裙，作业过程中的安全性更高。

　　从安装适配性来看，框架上的安装孔位都预留了±5mm的调节余量，可以适配不同规格的燃气点火阀尺寸，不需要二次打孔加工就能完成整套机构的装配；支撑腿的高度也预留了裁切余量，可根据不同灶台的高度调整整体框架高度，匹配不同身高操作人员的使用需求。整套结构没有复杂的曲面造型，全部采用标准型材加工，普通的焊接、切割设备就能完成生产，加工成本低，后期维护也只需要定期检查铰接位置的磨损情况，不需要复杂的保养流程，非常适合高频次、长时间的商用烹饪场景使用。
