家用清洁用混合刷结构三维设计

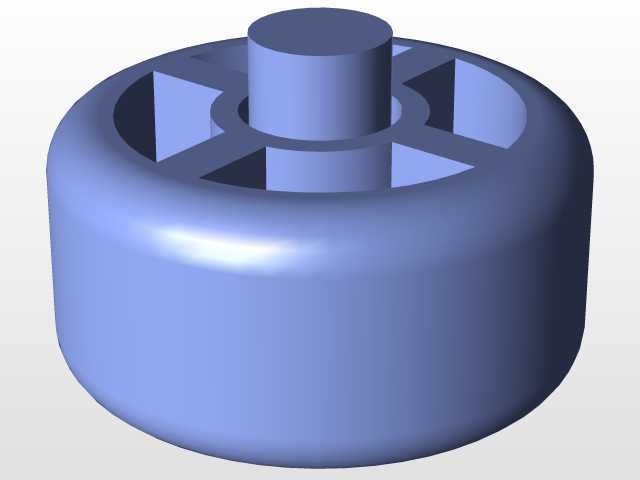

　　在民用清洁器具的结构设计领域，这类混合刷的结构适配性一直是容易被忽略的细节，很多量产产品在实际使用中出现的握持打滑、清洁死角残留、耗材更换不便等问题，本质都是前期三维结构设计阶段没有结合实际使用场景做边界校核。从结构本身来看，这款混合刷采用中心柱定位加周向辐条支撑的轮式刷头结构，中心圆柱作为整个刷头的旋转基准，和手持驱动端的输出轴做间隙配合，配合公差选取H7/g6的间隙配合等级，既保证旋转过程中不会出现径向窜动，也能让用户在更换刷头时无需额外工具即可徒手拆装。

　　周向的六根辐条将外圈刷体和中心柱连接为整体，辐条采用等厚度矩形截面设计，厚度方向和旋转平面垂直，在刷头高速旋转清洁时，辐条可以承受刷毛带来的反向扭矩，不会出现结构断裂变形的问题，同时辐条之间的镂空区域可以让清洁过程中的污水、毛发等杂物顺利通过，不会堆积在刷头内部造成堵塞。外圈的环形刷体是承载清洁耗材的主体结构，外圆柱面做了R2的圆角过渡，避免清洁过程中尖锐棱边刮花卫浴陶瓷、家具漆面等被清洁表面，刷体内侧设计有两道环形卡槽，用来固定可替换的清洁棉片或者刷毛组件，卡槽的深度设计为3mm，既能保证耗材安装后不会在旋转过程中脱落，也不会因为卡槽过深导致耗材拆卸困难。

　　从实际使用场景出发，这款混合刷主要针对卫浴空间、柜体缝隙等狭小区域的清洁作业，刷头整体的回转直径控制在合理范围，能够伸入马桶边缘、柜体底部、瓷砖缝隙等普通清洁工具难以触及的位置，中心柱的轴向长度经过校核，安装到手持手柄之后，刷头的突出长度不会和手柄前端的结构产生运动干涉，旋转过程中整个刷头的动平衡控制在G2.5等级，长时间握持使用不会出现明显的震手问题。设计过程中针对不同清洁场景做了结构适配，当安装硬毛刷头时，可以用来清理瓷砖缝隙、卫浴玻璃表面的顽固水垢，辐条的镂空结构可以让刷下来的污垢随着水流直接冲走，不会附着在刷体结构上；当替换为清洁棉头时，可以用来擦拭台面、柜体表面的浮尘和水渍，外圈的圆角结构可以保证棉头和被清洁表面完全贴合，不会出现局部清洁压力过大导致的表面刮伤。尺寸边界方面，刷头的整体轴向高度控制在适配多数通用手持清洁杆的范围内，中心安装柱的直径采用市面通用清洁工具的标准接口尺寸，不需要额外制作转接头就可以和多数家用清洁手柄适配，刷体的壁厚设计为均匀2.5mm，采用注塑成型工艺生产时，可以避免壁厚不均导致的缩水、翘曲等成型缺陷，辐条和外圈、中心柱的连接位置都做了R1.5的圆角过渡，减少应力集中的同时，也能让注塑过程中的熔料流动更加顺畅，降低成型不良率。

　　在结构验证阶段，针对刷头的抗扭强度做了模拟校核，当施加正常清洁力度下的反向扭矩时，辐条位置的最大应力远低于常用PP塑料的屈服强度，正常使用情况下不会出现结构损坏，同时整个刷头的重量控制在较低水平，安装到手持手柄上之后，整体的重心靠近握持位置，长时间举持清洁高处位置时也不会出现明显的手臂酸胀问题。针对卫浴场景高湿度的使用环境，整个刷体的结构没有设计封闭的空腔，避免清洁后的污水积存在结构内部滋生细菌，所有的连接位置都做了顺滑过渡，没有难以清理的卫生死角，使用后只需要放在水流下冲洗即可完成自身清洁，不需要额外拆解清理。
