光盘底座与配套支架组合结构设计

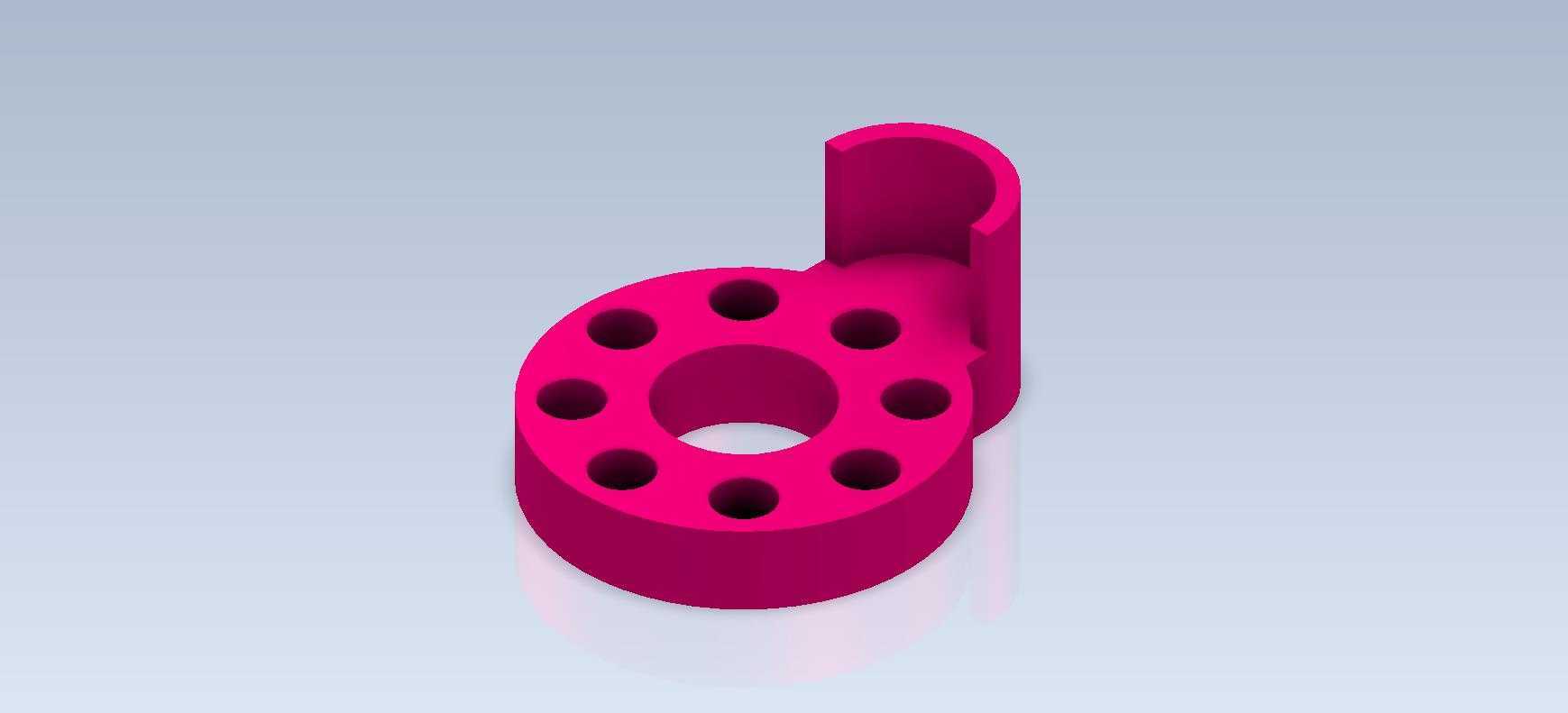

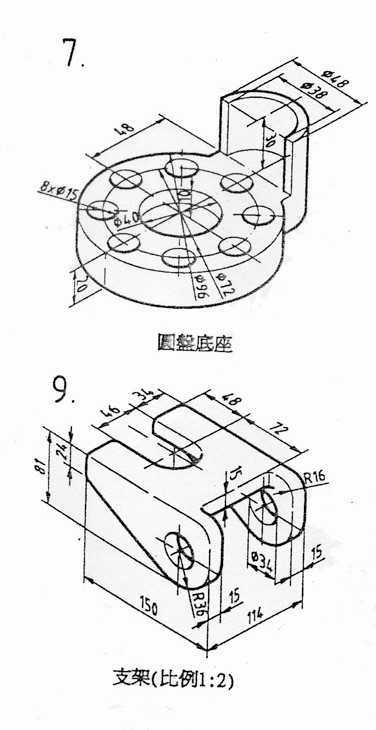

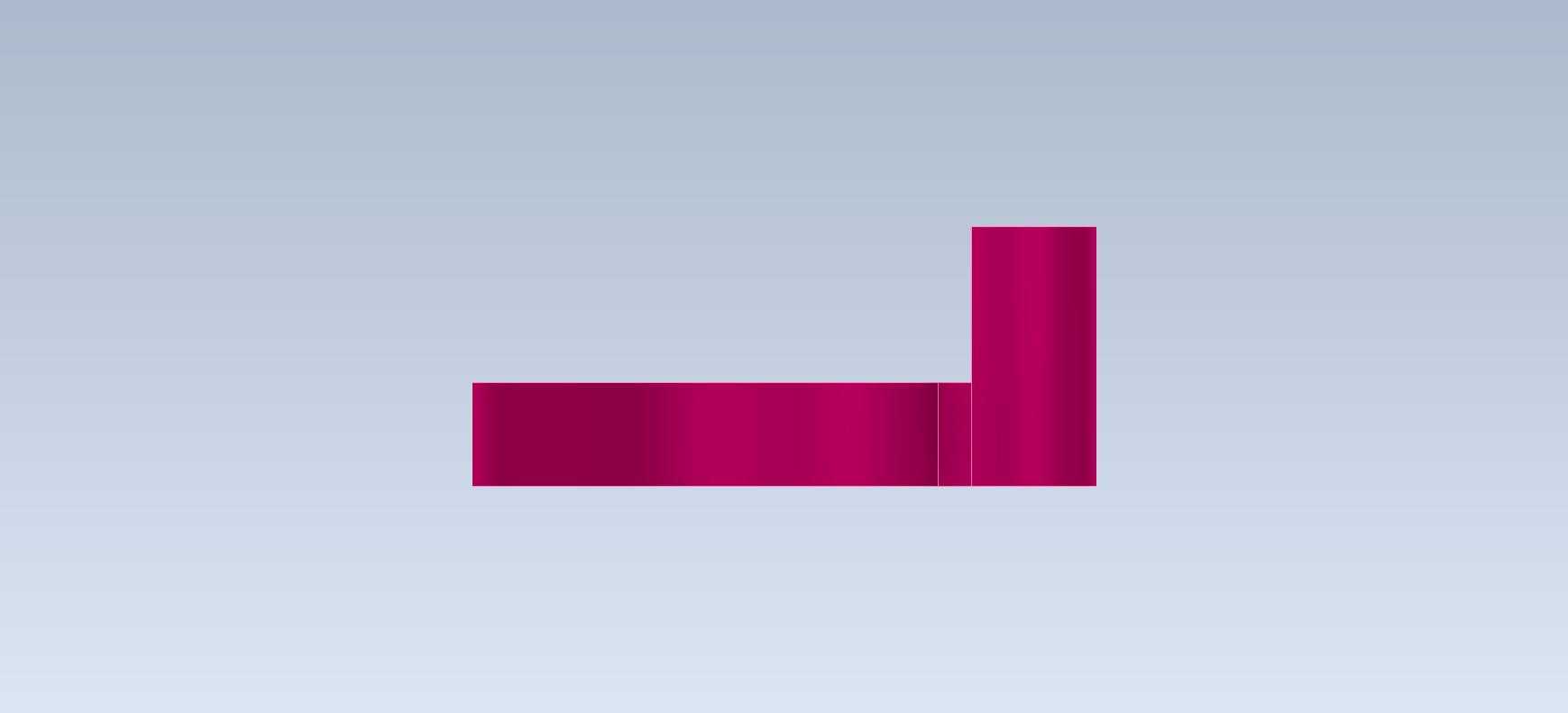

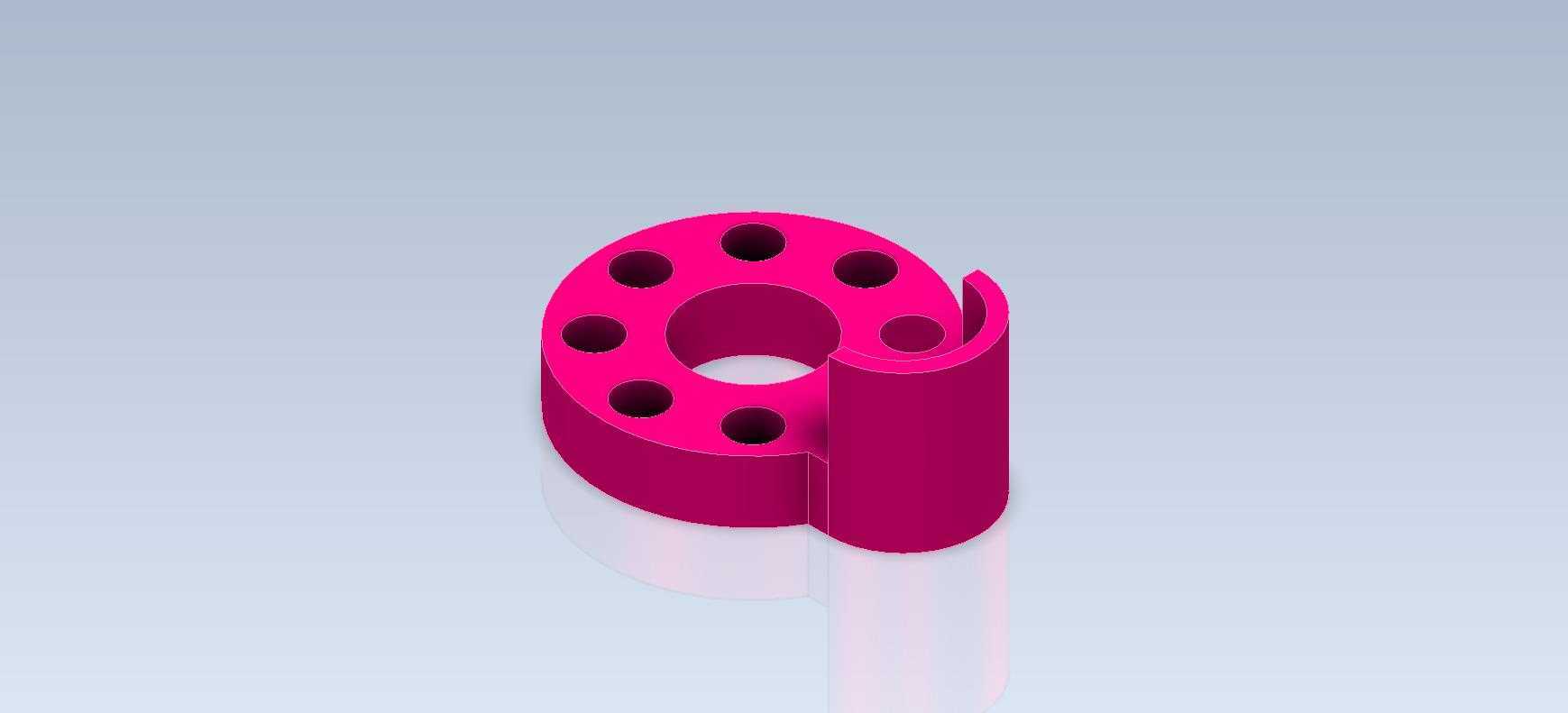

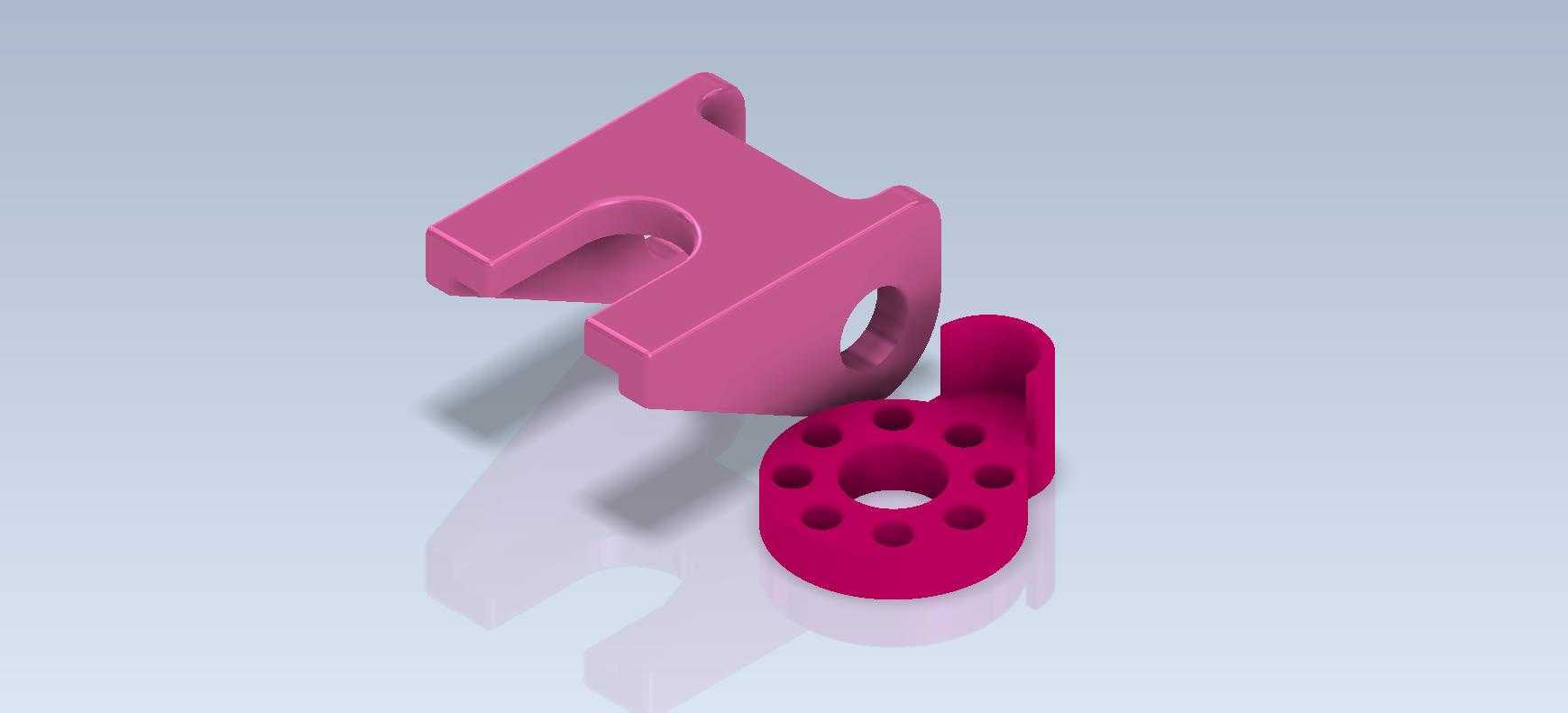

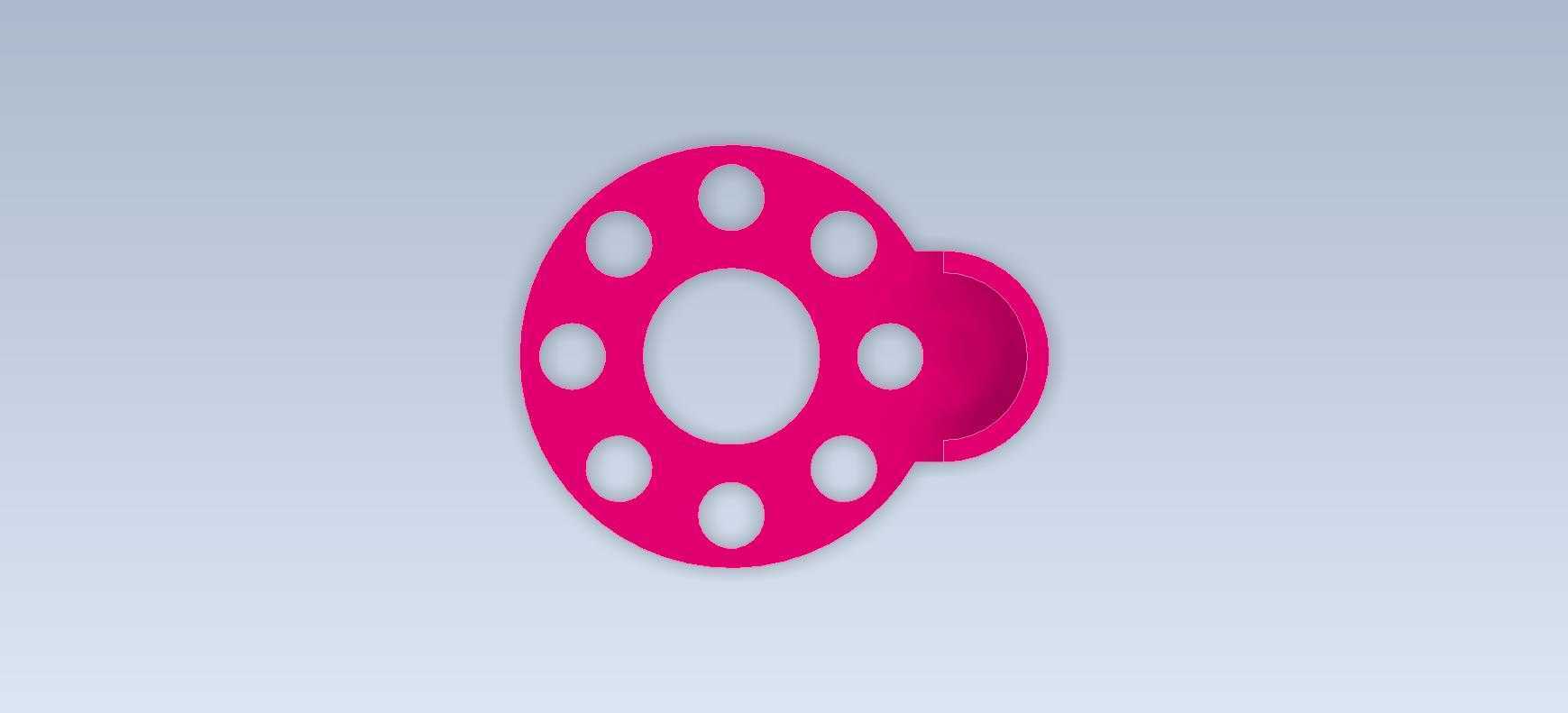

　　这套光盘底座与支架的组合结构，主要面向小型桌面式光盘读写、刻录设备的承载定位场景，在日常办公的外置光驱、工业嵌入式光盘数据采集终端、老旧工控设备的光盘存储模块配套结构中都能适配，解决光盘运转过程中载体偏移、主轴定位不准的常见问题。从功能特性来看，两个零件分工明确，下方带多孔阵列的圆盘状底座承担核心承载功能，中心的大尺寸通孔是为光盘驱动主轴预留的穿装位置，周围环形排布的多个小孔分为两类，一类是用于和设备主体机架连接的安装固定孔，另一类是为减重、预留走线空间设计的工艺孔，底座边缘的凸起立边做了圆弧过渡，既可以对放置在上方的光盘形成周向限位，避免光盘高速旋转时出现径向窜动，也能减少零件边缘的应力集中，提升长期受振动工况下的结构强度。

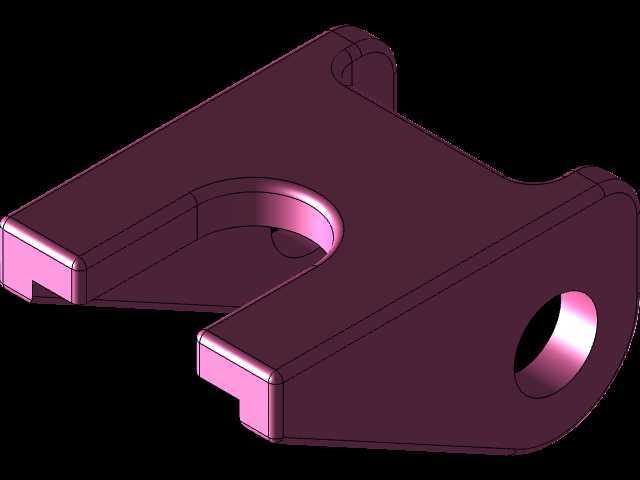

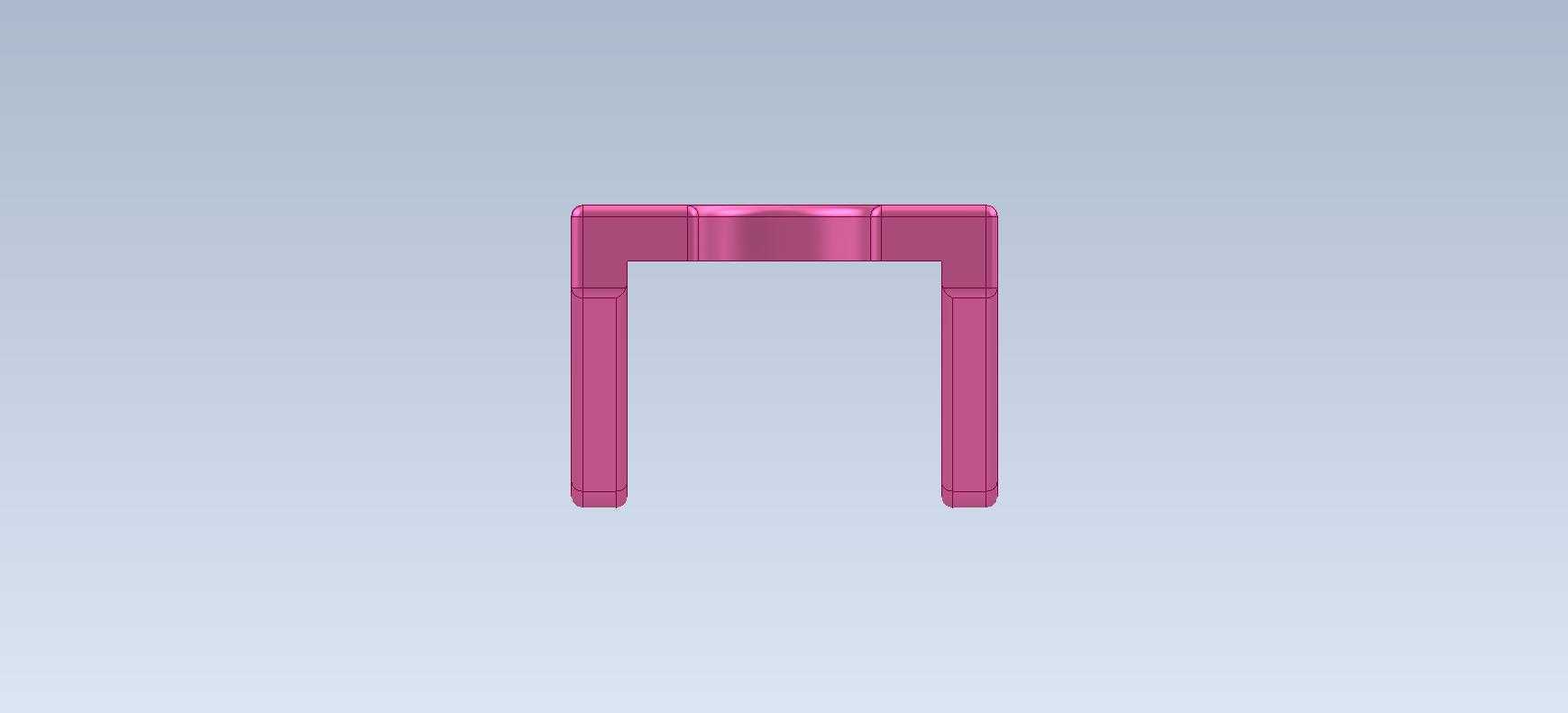

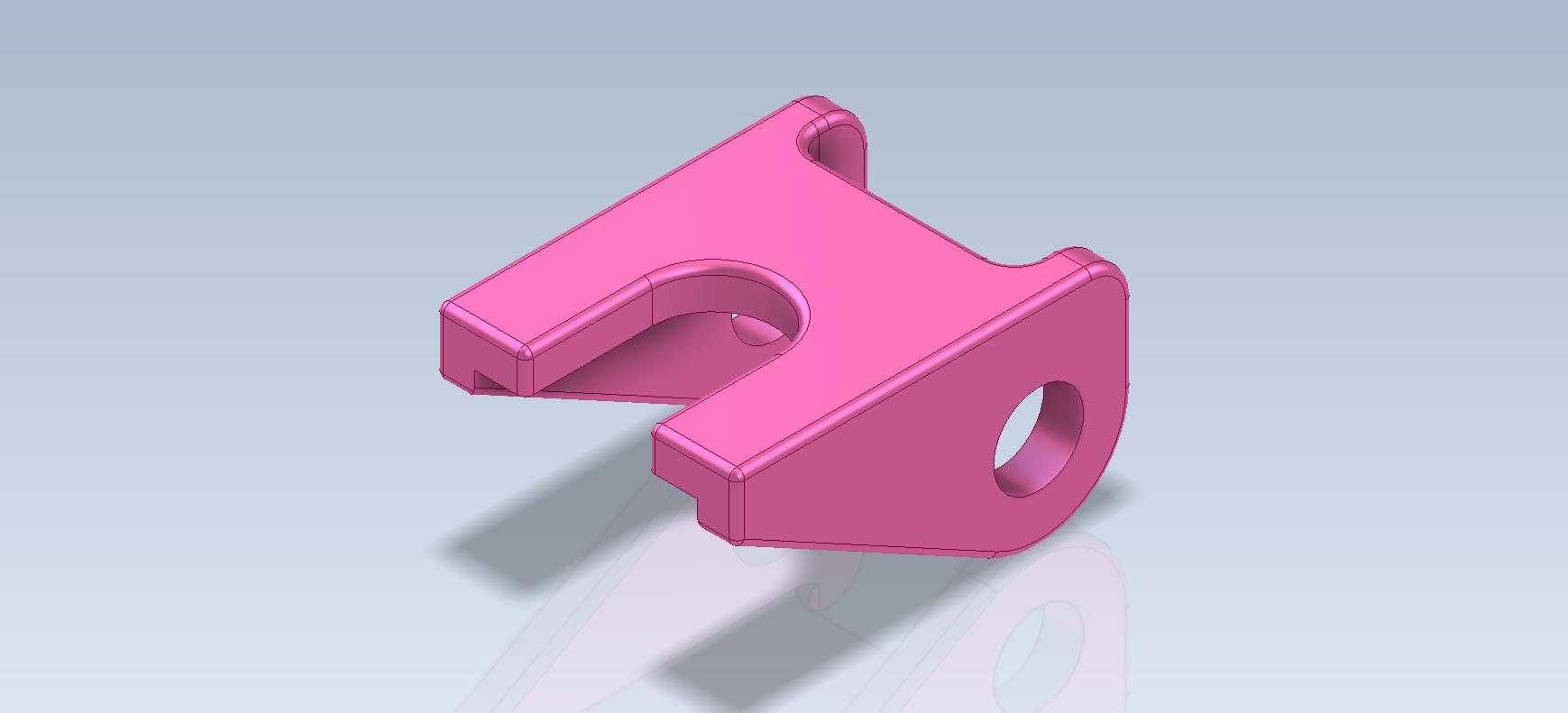

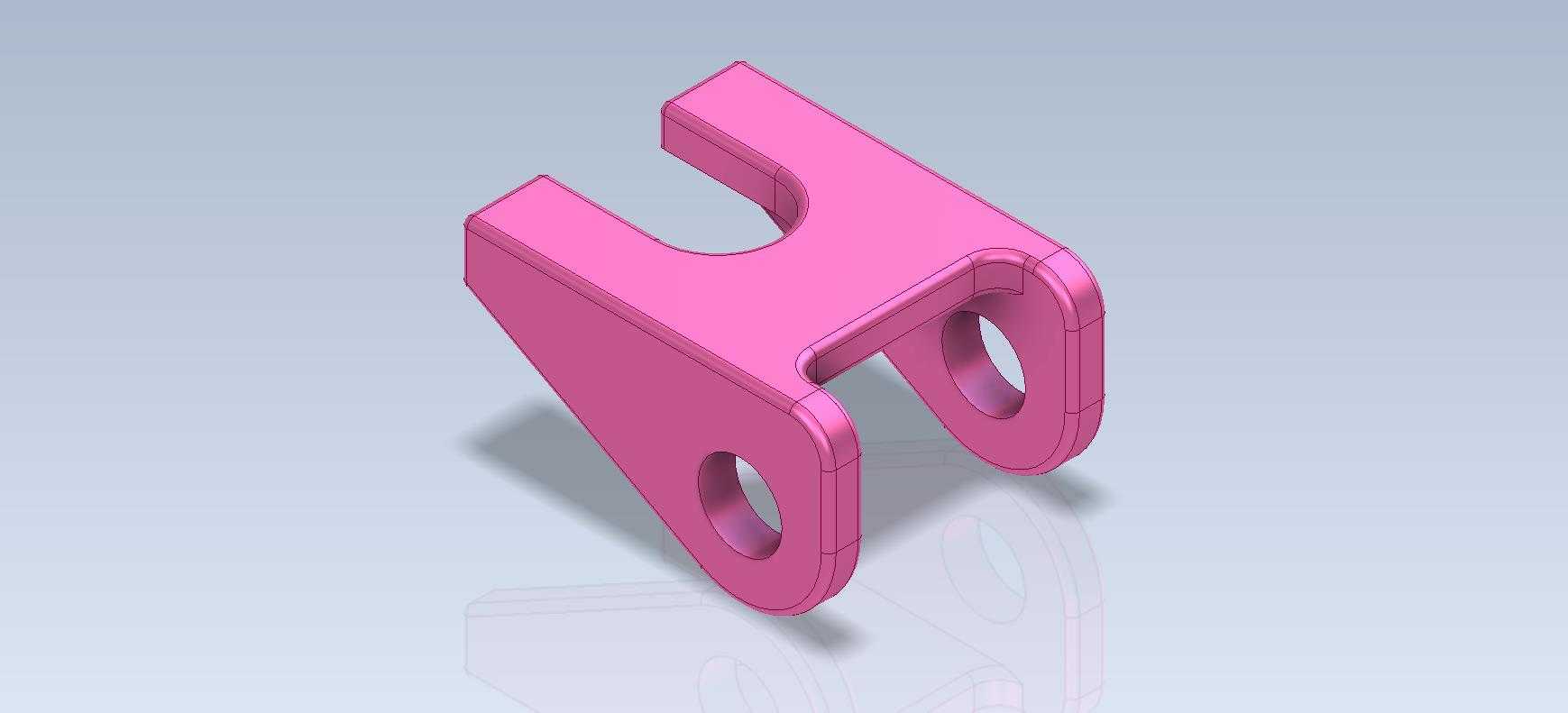

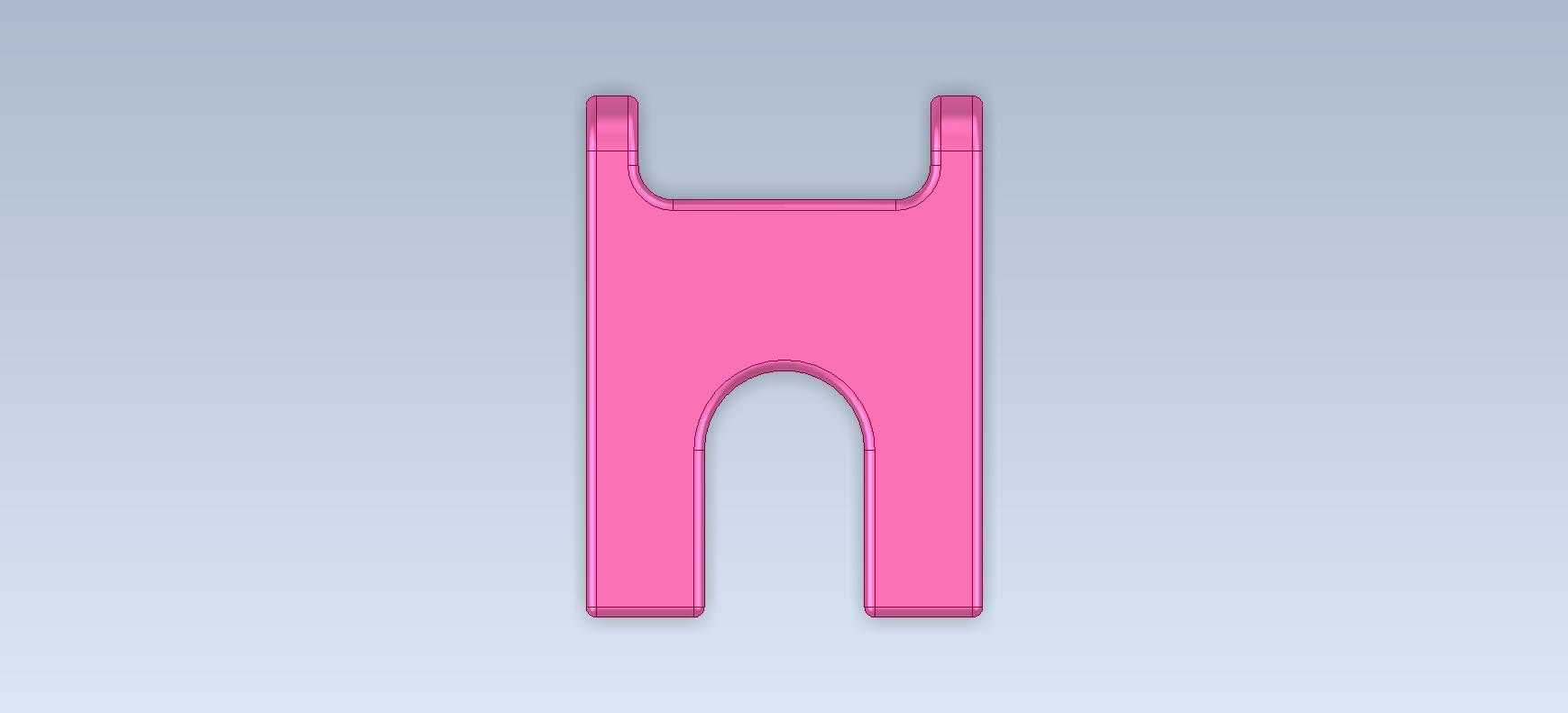

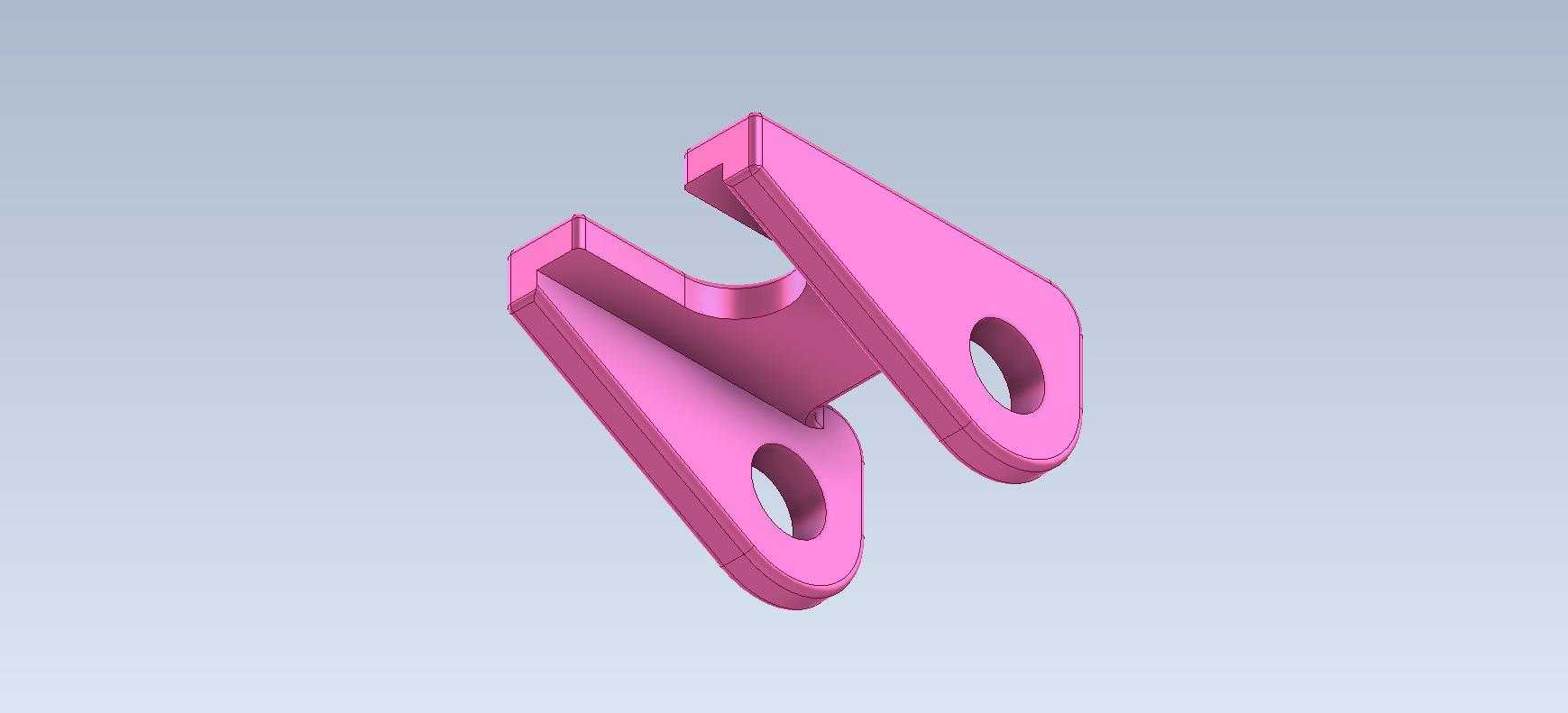

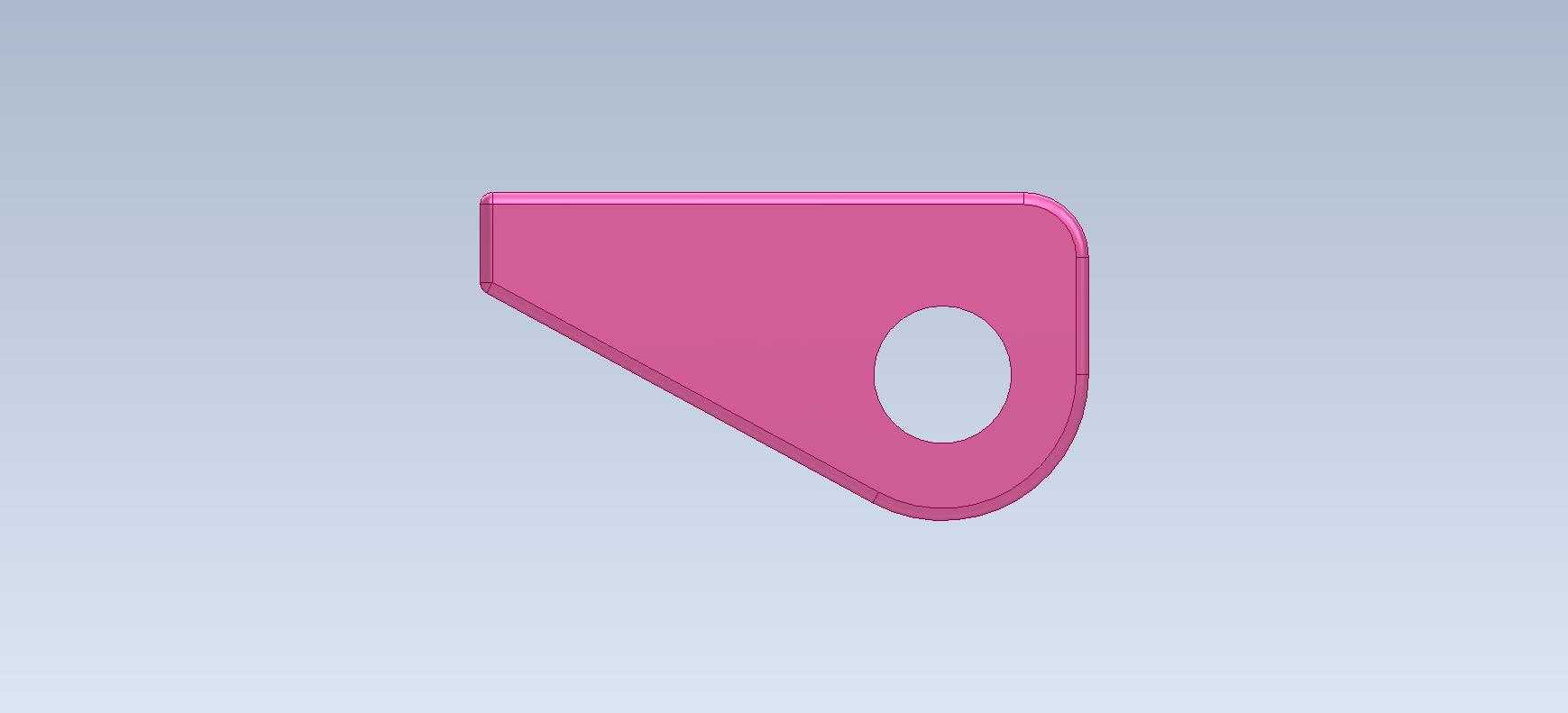

　　上方的异形支架属于辅助定位结构，上部的钩状卡槽是用来卡合光盘上盖或者光驱读头模组的滑动导轨，侧面的通孔用于穿装定位销轴，实现支架和底座、设备主体的铰接或者螺接固定，支架的弯折角度经过反复校核，刚好能在光盘仓开合过程中不产生运动干涉，同时在光盘读取状态下给上盖结构提供稳定的支撑力，避免读头工作时因为结构晃动出现读盘失败、数据读取错误的问题。设计思路上没有采用复杂的曲面造型，全部以规则的拉伸、切除特征完成建模，非常适合入门阶段的结构设计人员做特征练习，所有的安装孔位都做了沉头处理，保证紧固件安装后不会突出零件表面，不会和运转的光盘产生刮擦，两个零件的配合面都预留了合理的装配公差，间隙控制在0.1mm到0.2mm之间，既不会因为间隙过大出现装配松动，也不会因为公差过严导致装配困难。

　　从安装边界来看，底座的整体外径控制在常规120mm光盘直径的1.2倍以内，整体厚度不超过15mm，安装孔的孔距按照通用小型光驱的安装标准设定，不需要额外做机架改造就能直接替换原有损坏的承载结构，支架的整体高度不超过40mm，安装后不会超出常规外置光驱的外壳轮廓，不需要额外调整设备的内部空间布局。实际应用中，这类结构除了配套光盘类设备，也可以经过简单的孔位调整，用作小型回转类零件的承载工装，比如小尺寸砂轮、圆形标签盘的支撑结构，只需要根据承载件的直径调整底座中心孔的尺寸、调整支架的卡合位置就能快速适配，结构的通用性较强。

　　建模过程中所有的圆角都按照零件的壁厚做了匹配，壁厚均匀控制在3mm左右，既满足注塑加工的工艺要求，不会出现缩痕、填充不足的问题，也能保证结构的刚性，在承受光盘、读头模组的重量时不会出现明显的形变，支架的受力薄弱位置做了局部加厚处理，对应位置的圆角半径加大到2mm，避免长期受交变应力出现断裂问题。
