等距格手绘风格彩色拼接立方体结构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:868260
  • 等距格手绘风格彩色拼接立方体结构
  • 等距格手绘风格彩色拼接立方体结构
  • 等距格手绘风格彩色拼接立方体结构
  • 等距格手绘风格彩色拼接立方体结构
  • 等距格手绘风格彩色拼接立方体结构
  • 等距格手绘风格彩色拼接立方体结构

  这类立方体拼接结构的设计原型,最早常出现在机械原理入门的空间构型训练环节,很多刚接触三维建模的工程师,都会从这类基础几何拼接件开始练习空间投影逻辑。从实际应用场景看,这类模块化立方体单元并非只停留在绘图练习层面,在工业领域的模块化工装搭建、教学演示教具、小型设备的防护框架拼接、甚至是自动化产线的定位挡块组合结构中,都能看到这类结构的衍生应用。比如在非标自动化设备的工位旁,常需要根据不同产品的尺寸快速调整定位挡块的组合形式,这类可拆分拼接的立方体单元,就能通过不同面的卡合结构快速重组,不需要重新加工整块定位块,能大幅缩短产线换型的调整时间。

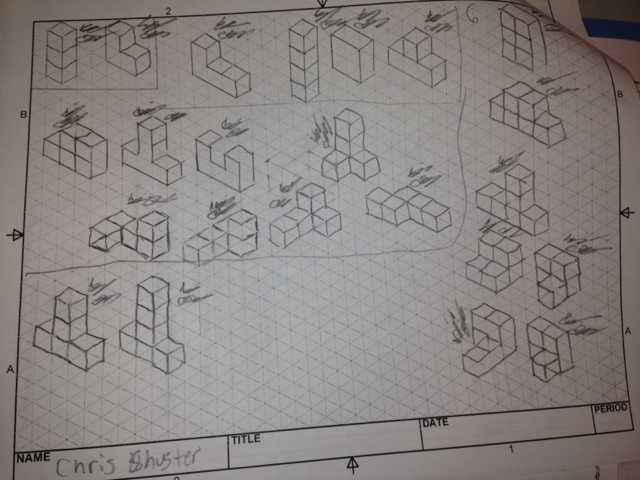

  从功能特性上看,这类拼接立方体的每个单元块都做了等尺寸的边界约束,单个立方体的棱边尺寸统一,相邻块之间的拼接面做了嵌入式的卡合结构,不需要额外的紧固件就能实现临时固定,同时也能根据使用需求快速拆分重组。和整块加工的立方体结构相比,这种拼接式的设计在做空间结构演示时,能直观展示不同方向的投影关系,尤其是在等距测绘教学场景中,学员可以通过拆分不同颜色的单元块,理解三维实体在等距坐标下的轮廓生成逻辑,比纯软件模拟的模型更有实体触感,能帮助初学者快速建立空间坐标系的概念。

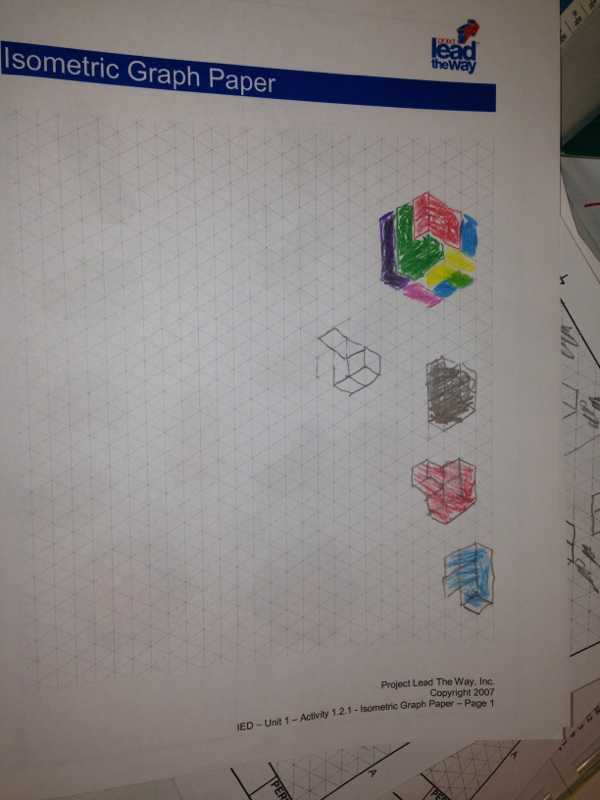

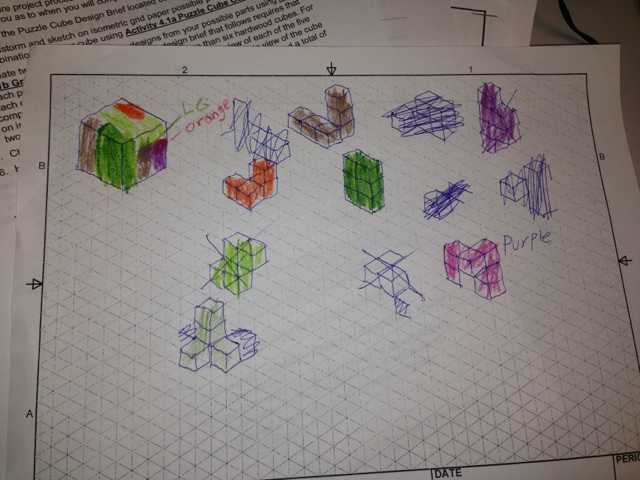

  设计思路上,这类结构首先要确定单个立方体的基准尺寸,所有拼接单元的棱边公差需要控制在较小范围内,否则多块拼接后会出现累计误差,导致整体结构出现歪斜。每个拼接面的卡合凸台和凹槽采用对称布局,保证立方体在X、Y、Z三个轴向都能实现任意拼接,不会出现方向限制。不同单元块采用不同的色彩区分,一方面是在手绘等距图时能清晰区分不同的拼接单元,避免线条重叠导致的结构误读,另一方面在实体加工时,不同颜色的单元块也能方便现场操作人员快速识别拼接位置,减少组装时的对位错误。

  从外形尺寸与安装边界来看,单个立方体单元的棱边尺寸通常根据应用场景确定,如果是作为教学教具使用,单块棱边长度一般控制在20-30mm,方便手持操作,整体拼接后的最大外轮廓尺寸不会超过200mm,方便放置在桌面进行演示;如果是作为工业工装的定位单元使用,单块棱边尺寸会根据产线的定位需求调整到50-100mm,拼接时的安装边界需要预留出至少5mm的操作间隙,方便操作人员手动拆分重组,同时卡合结构的嵌入深度控制在3-5mm,既保证拼接后的结构稳定性,又不会因为嵌入过深导致拆分困难。在实际安装使用时,这类拼接立方体可以通过底部的磁吸结构固定在金属工作台面上,不需要额外打孔固定,调整位置时只需要直接移动即可,不会破坏工作台面的平整度。

  在结构验证环节,这类拼接立方体需要做反复的插拔测试,保证卡合结构在多次拆分重组后不会出现磨损松动,尤其是作为工装使用的场景,每天可能需要调整十几次位置,卡合面的耐磨性能直接影响结构的使用寿命。另外,不同颜色的单元块在加工时需要保证尺寸一致性,不能因为配色不同出现尺寸偏差,否则多块拼接后会出现表面不平的问题,影响定位精度。在三维建模过程中,这类结构需要先绘制单个立方体的基准模型,再通过阵列和布尔运算生成卡合结构,最后给不同单元块赋予不同的外观颜色,建模时要特别注意拼接面的配合公差,避免出现干涉或者间隙过大的问题,导出工程图时采用等距视角绘制,和手绘的等距格图纸形成对应,方便加工人员对照图纸理解结构。
