AutodeskInventor主轴框架结构设计

　　在常规中小型切削加工设备的进给单元布局里，这类主轴安装框架属于核心承载构件，日常会配套安装在小型台式铣床、专用钻削工位的滑台端面，承担主轴单元的定位、载荷传递与运行精度保持作用，区别于大型加工中心的厚重主轴箱结构，这类轻量化框架更适配小行程、低切削载荷的精密加工场景，常见于五金小件加工、教学实训设备、小型非标自动化钻攻工位的结构搭建中。

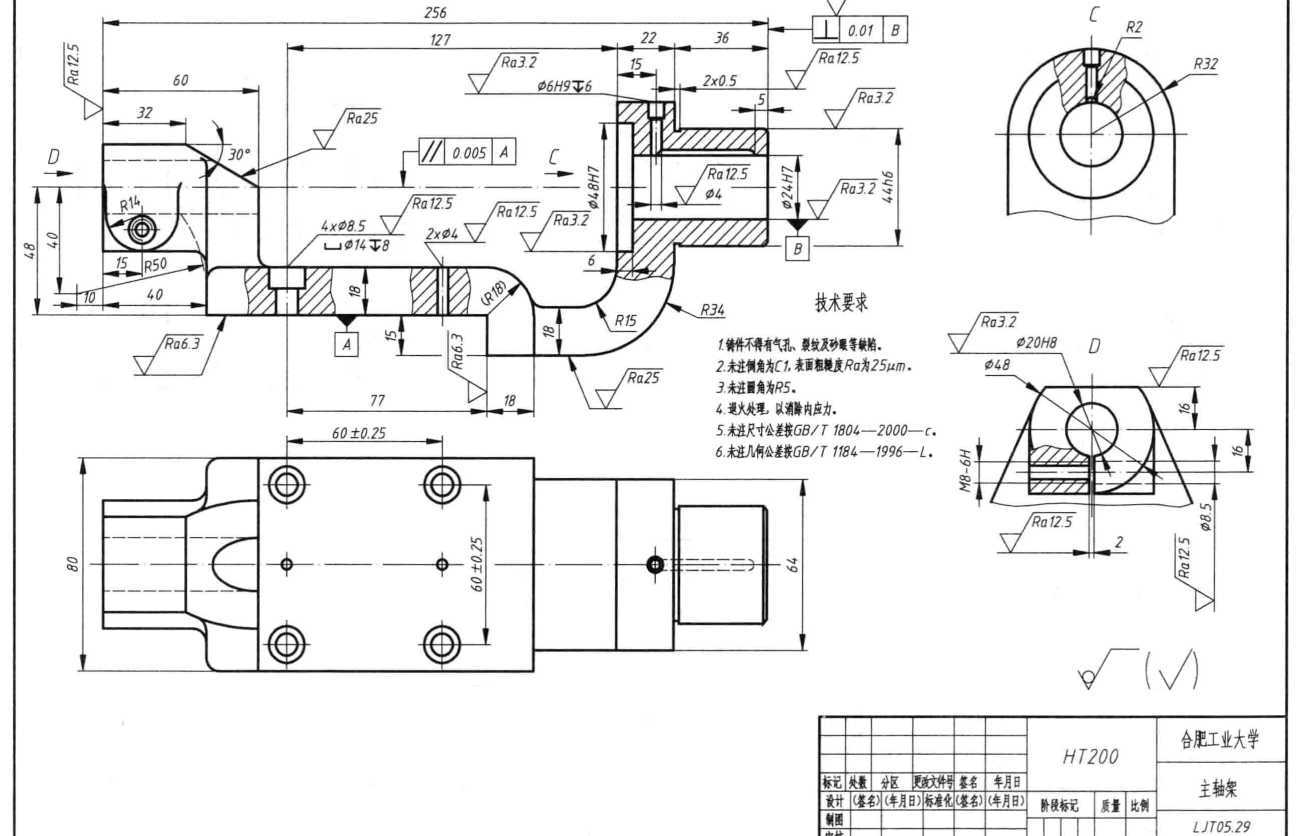

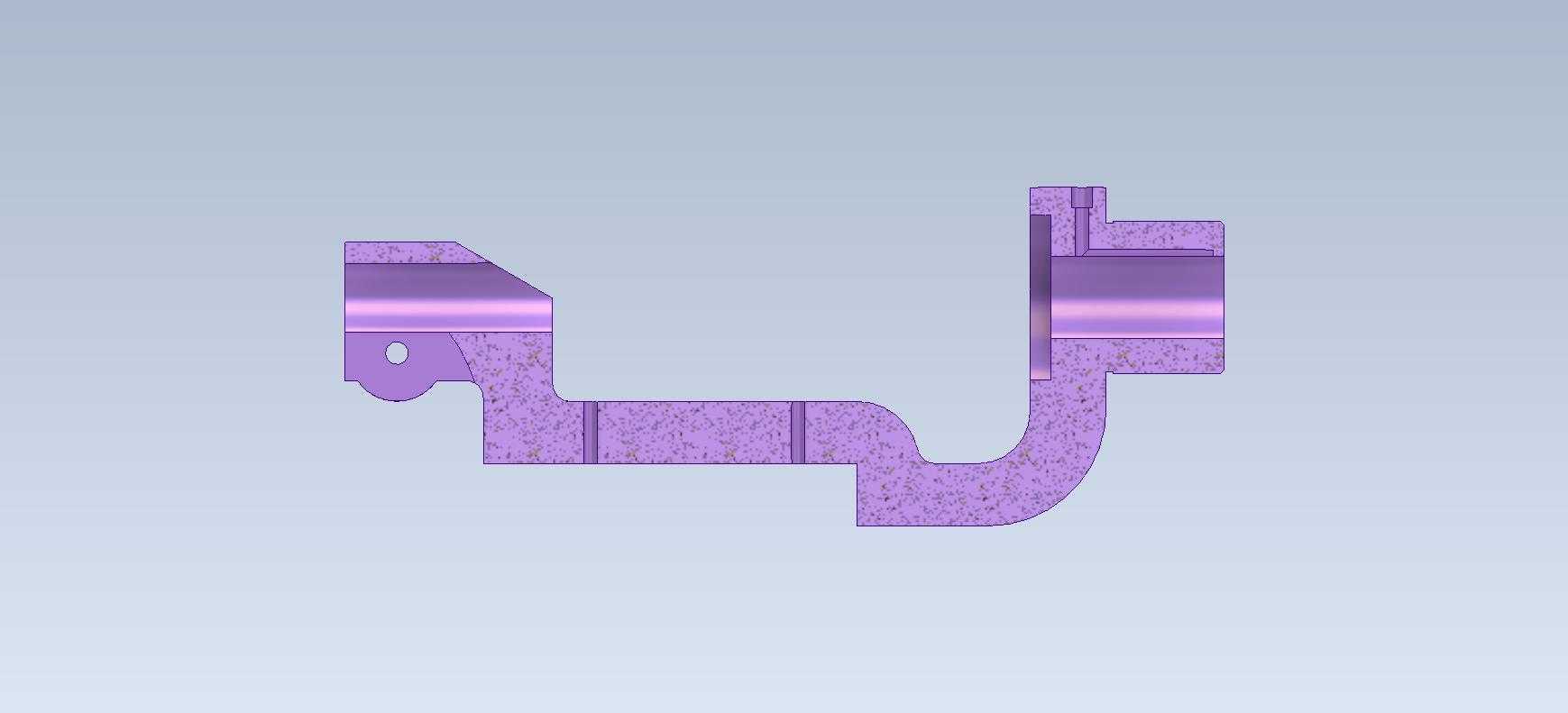

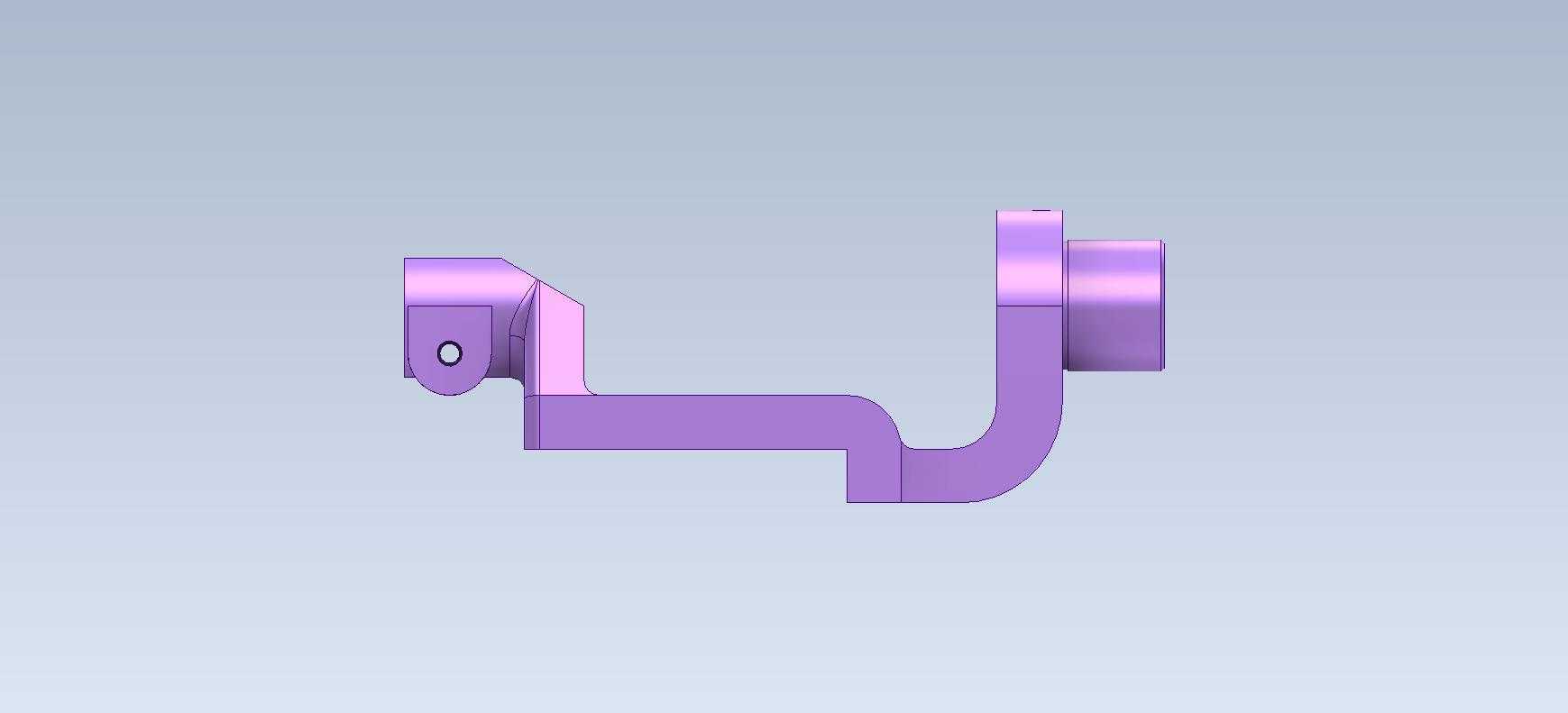

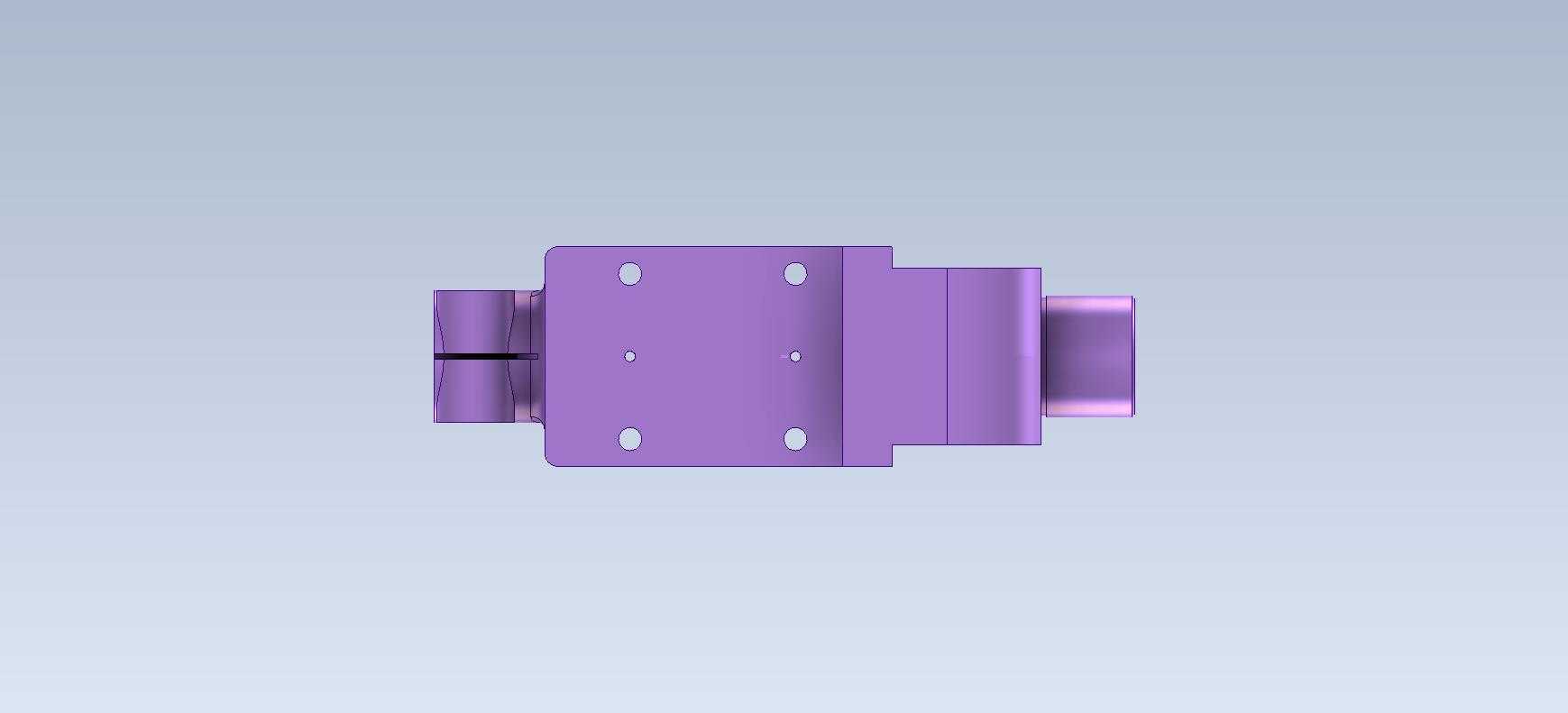

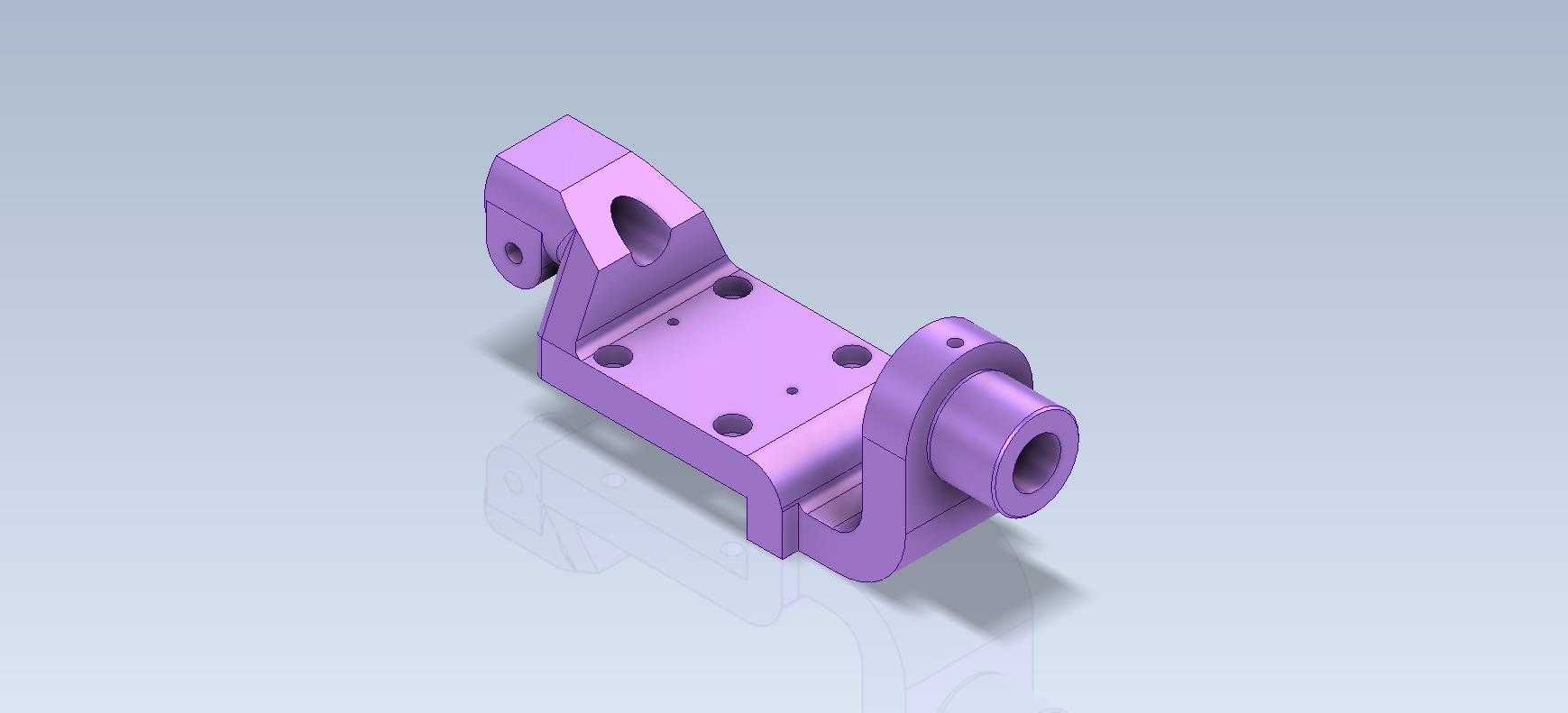

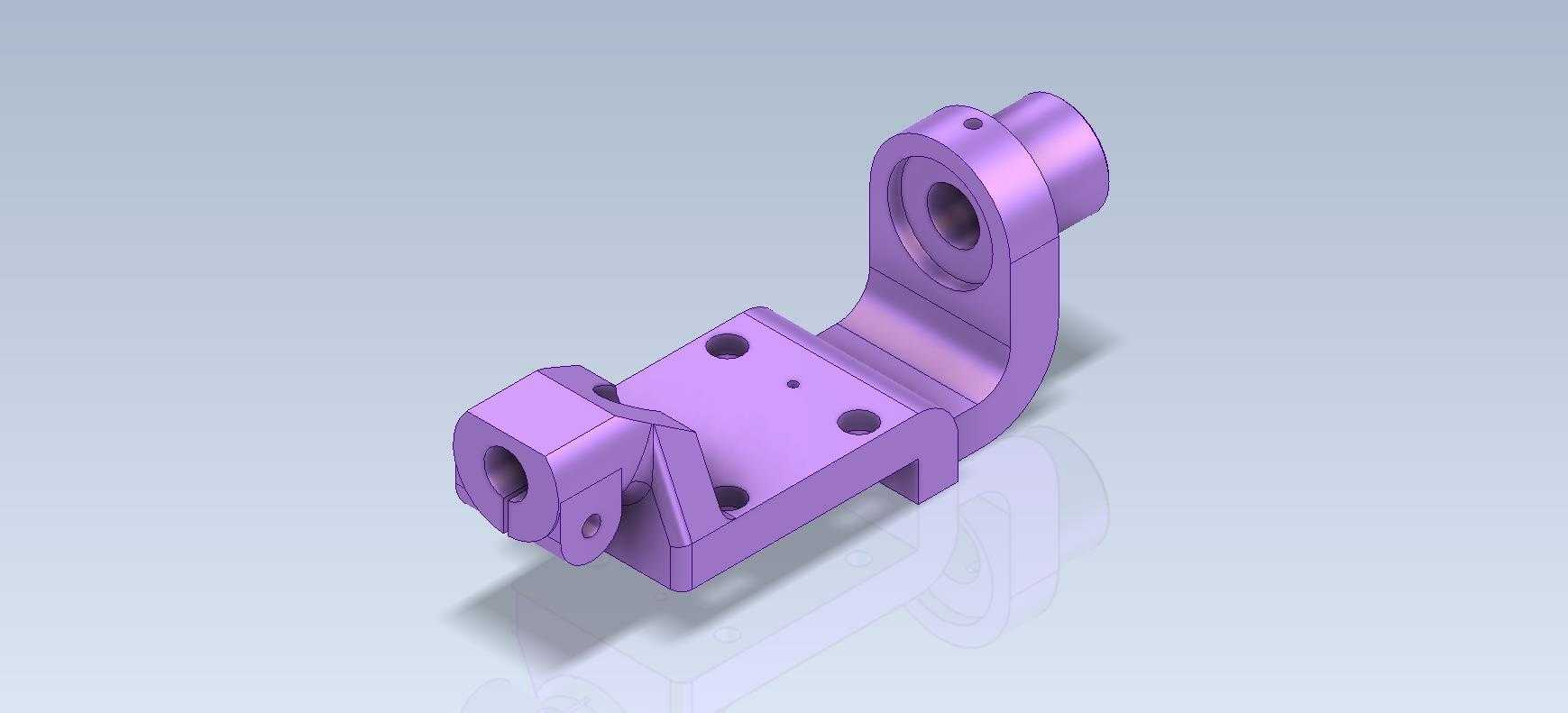

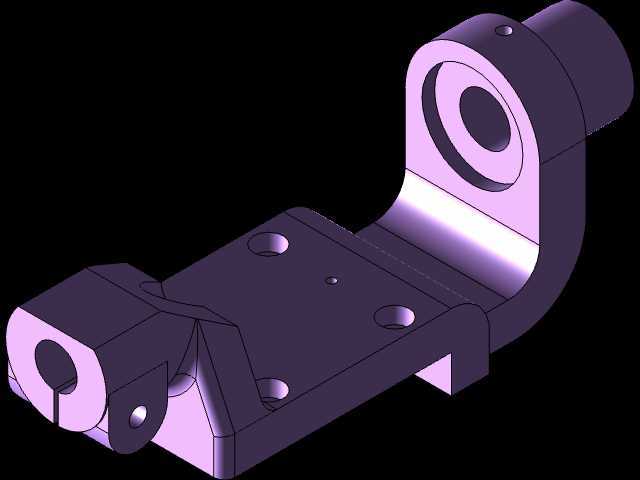

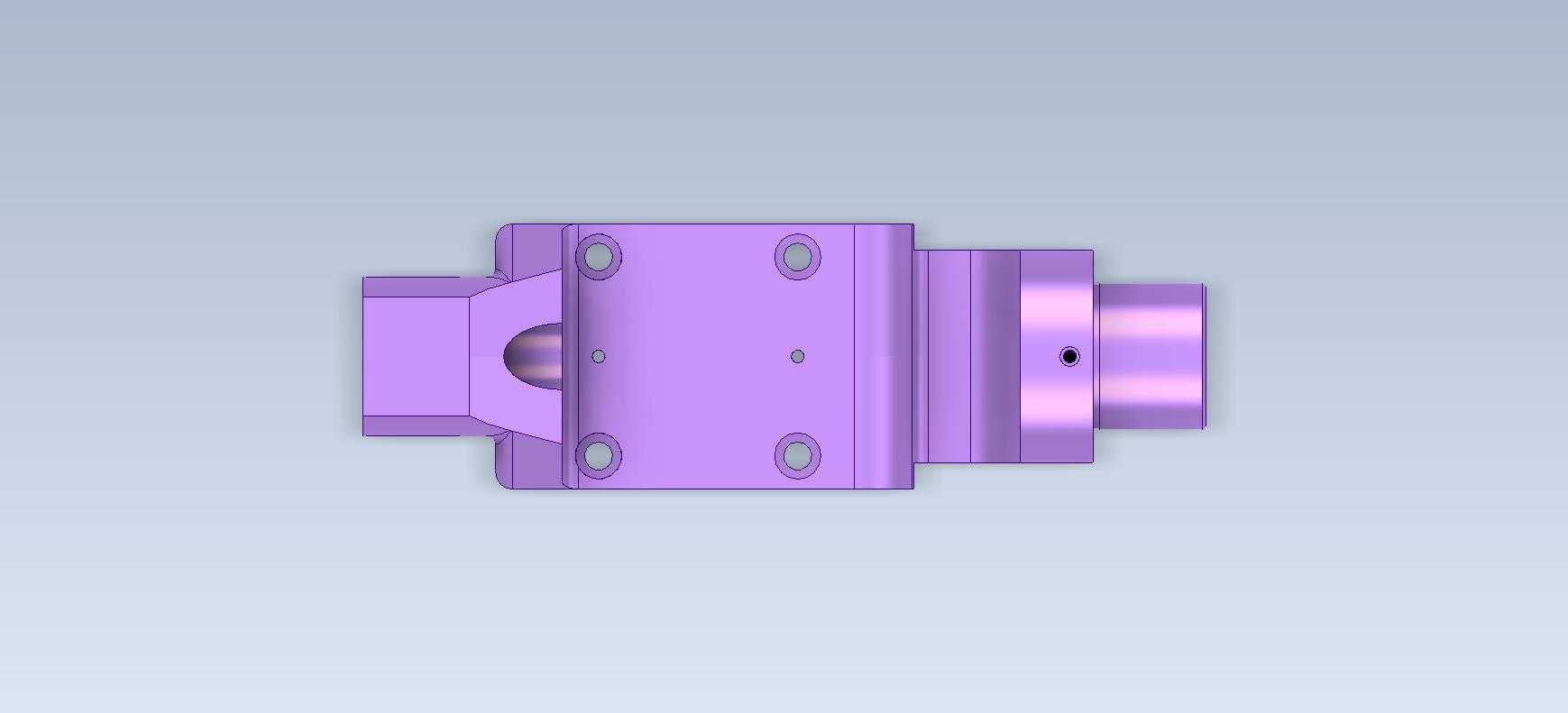

　　从实际功能落地角度看，该构件首先要完成主轴组件的径向与轴向定位，上部的同轴通孔用于穿装主轴套筒，孔位的圆柱度、与安装基准面的垂直度直接决定主轴运转时的径向跳动量，设计时需要预留套筒锁紧件的安装空间，避免主轴进给调节时出现结构干涉；下部的方形安装凸台带有两个对称的通孔与销孔，用于将整个框架固定在进给滑台的安装面上，销孔承担定位功能，螺栓孔承担锁紧承载，中间区域的多个沉头孔用于安装行程挡块、润滑管路固定座、传感器支架等附属配件，不需要额外焊接支架，减少装配时的二次加工工作量。

　　设计思路上优先考虑了加工工艺性与装配便利性，整体采用一体式弯折承力结构，没有采用多件拼接的焊接方案，避免焊接变形带来的精度误差，适合采用整块坯料铣削加工成型，也适合小批量铸件生产后做少量精加工；弯折处做了等壁厚的过渡圆角，既避免铣削加工时的应力集中，也能在铸件生产时减少缩孔缺陷，同时提升框架承受交变切削载荷时的结构强度，不会因为长期受铣削振动出现根部开裂问题。各个安装孔的位置都做了凸台加厚处理，避免螺栓锁紧时出现薄壁变形，影响安装面的平面度。

　　从安装边界尺寸来看，上部主轴安装孔的轴向长度覆盖了常规小型主轴套筒的配合长度，既保证足够的配合接触面积，又不会过多增加整体重量；下部安装面的孔位间距适配常规100mm行程的线性滑台安装标准，不需要额外做转接板就能直接装配；整体的外轮廓宽度控制在滑台宽度范围内，不会在滑台往复运动时和两侧的导轨防护罩、行程限位开关产生碰撞；侧向突出的安装耳位预留了锁紧螺丝的操作空间，装配时不需要特殊工装就能完成套筒锁紧螺丝的紧固，后期维护拆卸时也有足够的扳手操作空间。

　　实际使用场景中，这类框架除了配套加工类设备，也常被用在小型自动化检测设备的探针驱动单元安装、小型点胶设备的胶阀固定支架上，因为其结构刚性足够，安装基准统一，只需要更换上部安装孔的适配衬套，就能兼容不同直径的主轴、胶阀或者检测探针，通用性较强。设计时特意将各个安装面的加工余量做了统一规划，一次装夹就能完成上部主轴孔、下部安装面、侧向锁紧面的精加工，减少装夹次数带来的形位公差累积，能有效控制成品的装配精度，降低批量生产时的加工成本。结构上没有多余的装饰性特征，所有的曲面、倒角都是服务于功能需求：孔口倒角用于装配时引导配件装入，棱边倒角用于去除加工毛刺避免划伤操作人员，过渡圆角用于优化应力分布，没有冗余的设计元素，完全从工程实用角度出发完成结构搭建。
