带安装耳的圆柱形电源变压器结构设计

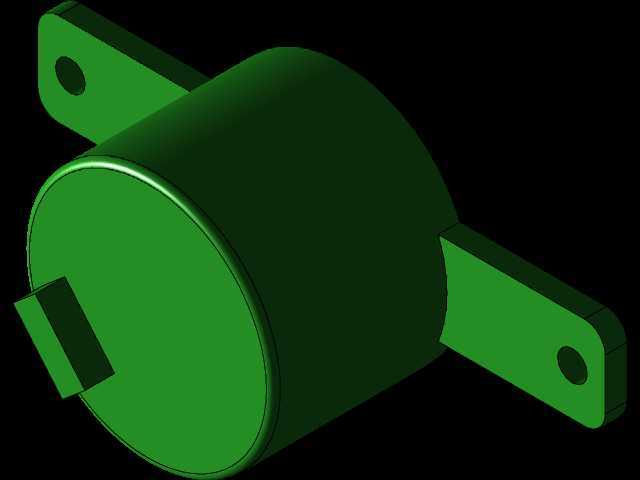

　　在低压工控设备、小型消费电子、健身器材电控系统的供电回路设计中，这类带双侧安装耳的圆柱型灌封式电源变压器是十分常见的电磁转换部件，区别于传统开放式叠片变压器，这类结构的设计核心首先围绕安装适配性与绝缘防护展开。从实际应用场景来看，这类结构常被用在安装空间紧凑、存在一定振动工况的设备内部，比如家用跑步机的电控仓内部，设备运行时跑带带动的持续振动会传递到整个机架，变压器的固定可靠性直接决定供电回路的稳定性，因此两侧伸出的安装耳并非简单的结构延伸，而是经过安装边界校核后的功能结构。

　　从结构设计思路来看，主体圆柱腔体是容纳变压器铁芯、绕组的核心空间，腔体壁厚的取值需要兼顾内部绕组的灌封空间与外部结构强度，常规设计中壁厚会根据变压器功率等级调整，确保环氧树脂灌封后不会出现壳体开裂，同时也能为内部绕组提供足够的机械防护，避免装配过程中磕碰损伤漆包线绝缘层。两侧的安装耳采用与主体腔体一体化的结构设计，耳片上的安装孔位需要匹配设备仓内的固定螺柱位置，孔位的中心距公差需要控制在合理范围内，避免装配时出现孔位错位无法锁附螺丝的问题，同时耳片与主体圆柱的衔接位置做了圆弧过渡处理，避免应力集中导致长期振动下出现耳片断裂的问题。

　　实际选型与建模过程中，首先需要确认的是安装边界尺寸：主体圆柱的外径决定了其在电控仓内的占位空间，需要预留出周边走线的安全间隙，避免高压绕组与周边金属结构件距离不足引发放电风险；安装耳的伸出长度需要匹配仓内固定点的位置，耳片的厚度需要满足螺丝锁附后的强度要求，避免锁附力矩过大导致耳片压裂；安装孔的直径需要适配常用的自攻螺丝或者机牙螺丝规格，孔位周边不需要额外做凸台结构，因为这类灌封变压器整体重量不大，平板式耳片完全可以满足固定强度要求。

　　从功能特性角度来说，这种全封闭圆柱结构相比方形开放式变压器，在同等功率下的灌封密封性更好，能够有效阻挡设备运行过程中产生的粉尘、潮气侵入绕组间隙，降低绝缘失效的风险，同时圆柱型的外壳结构在灌封时环氧树脂的流动更加均匀，不会出现方形壳体边角处灌封不满形成空腔的问题，对于散热来说，圆柱外壁的散热面积分布也更加均匀，绕组工作时产生的热量可以通过壳体均匀向外散发，避免局部热量累积导致绕组温升过高。

　　在建模过程中需要注意几个细节：主体圆柱的端面需要预留绕组引线的出线槽位置，出线槽的尺寸需要匹配引线的线径与护套尺寸，避免引线被壳体棱角割破绝缘层；两侧安装耳的平面度需要控制在合理范围内，确保锁附后壳体与安装面完全贴合，不会出现单侧悬空导致振动时产生异响；安装孔的位置需要与主体圆柱的中心轴线保持对称，避免安装后变压器重心偏移，长期振动下出现固定螺丝松动的问题。另外，壳体的外表面不需要做额外的防滑或者装饰结构，因为这类部件属于设备内部安装的功能件，外观结构不影响实际使用，光滑的外表面反而更利于装配时的推移调整，也不容易积灰。

　　很多新手工程师在建模这类部件时，容易忽略安装耳与主体衔接处的圆角处理，直接做直角衔接，在实际生产中这种结构不仅注塑时容易出现应力痕，在长期振动工况下直角位置很容易产生疲劳裂纹，导致安装失效；还有部分设计会把安装孔做的过于靠近耳片边缘，导致锁附螺丝时耳片边缘开裂，因此孔位到耳片边缘的距离至少要保证大于2倍的孔直径，确保足够的结构强度。另外主体圆柱的高度尺寸需要匹配内部铁芯叠厚与绕组的绕制高度，预留出足够的灌封余量，避免灌封后环氧树脂溢出或者内部绕组顶端暴露在空气中影响绝缘性能。

　　这类结构的变压器在实际装配时，通常会在安装耳与设备安装面之间加装薄橡胶垫圈，一方面可以缓冲设备运行时的振动传递，另一方面也可以避免壳体与金属安装面直接接触产生摩擦损伤漆面，建模时如果需要做完整的装配模拟，也可以预留出垫圈的安装间隙，确保整体装配结构的完整性。
