斜置分槽式电源触发用铁芯构件

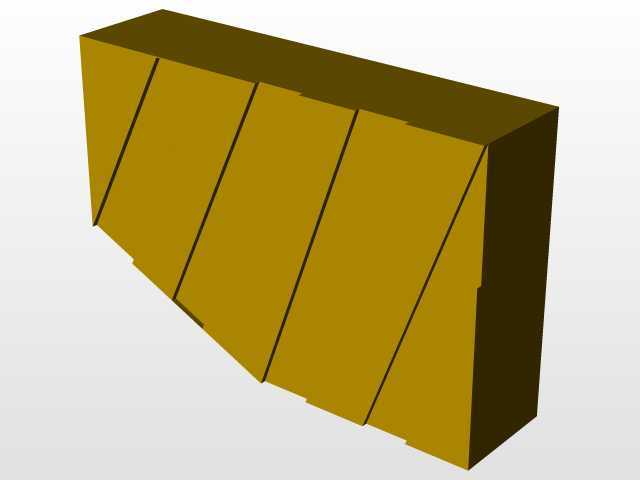

　　做电源类电磁结构设计快十二年，经手的触发类铁芯构件少说也有上百套，眼前这个斜置分槽的结构，第一眼就能看出是针对小空间脉冲触发场景做的适配设计。这类构件最核心的应用场景，是中小功率电源的脉冲触发回路，常见于工业控制电源的触发模块、小型特种变压器的脉冲触发端，还有部分低压配电回路里的信号触发单元，不像大功率电力变压器的铁芯那样追求大磁通密度，这类触发用构件更看重磁路的分段隔离效果，避免相邻绕组之间的信号串扰。

　　从结构设计思路来看，这个构件采用了等距分槽的斜置布局，四个平行的斜向槽道是用来嵌放触发绕组的，槽道的倾斜角度不是随便定的，是结合安装空间的斜向边界算出来的——很多紧凑型电源模块的内部安装位不是规整的矩形，边角处有斜向的避让空间，把铁芯做成斜切的分块结构，刚好能把边角的闲置空间利用起来，不用额外裁切柜体的安装板，也不会和周边的电容、接线端子产生干涉。槽与槽之间的隔筋厚度做了均匀化处理，既保证了相邻绕组之间的磁隔离效果，不会因为隔筋太薄出现磁饱和导致触发信号失真，也不会因为隔筋太厚浪费导磁材料、增加不必要的构件重量。

　　实际使用中，这类构件的功能特性很明确：一是为触发绕组提供稳定的导磁通路，保证触发脉冲的磁通能够沿着设计的磁路闭合，减少漏磁对周边控制元件的干扰；二是通过分槽结构固定绕组的位置，避免设备运行过程中因为振动出现绕组移位，导致触发角度偏移、电源输出不稳定。我之前做过一款同类型的触发铁芯，最早用的是直槽矩形结构，装到客户的紧凑型电源柜里的时候，右上角刚好和柜内的走线槽干涉，最后不得不把铁芯的边角铣掉一块，结果铣完之后磁路出现了缺口，漏磁量比设计值高了17%，触发信号的延迟波动超过了200微秒，达不到客户的控制精度要求，后来就是改成了这种斜置分槽的结构，把干涉的位置直接整合到外形的斜切边里，既不用额外加工，磁路的完整性也没被破坏，漏磁量控制在了设计阈值以内，触发延迟波动稳定在50微秒以内，完全满足工业控制的精度要求。

　　说到外形尺寸和安装边界，这个构件的安装基准面是底部的平直端面，安装的时候靠这个端面贴紧电源模块的安装基板，用两个点胶位或者小型压片就能固定，不需要复杂的安装支架。整体的厚度方向做了等壁厚设计，最厚的基体部分和槽底的厚度差控制在2毫米以内，这样在做浸漆处理的时候，绝缘漆能够均匀覆盖构件的所有表面，不会因为壁厚差太大出现烘干过程中的应力变形。斜切的两个端面不是装饰性的结构，一个端面是对准触发信号的输入侧，和脉冲输入端子的距离保持在安全绝缘距离以内，另一个斜端面是对准绕组的输出侧，和后续的可控硅元件触发端保持最短的接线距离，减少触发信号在线路上的衰减。

　　很多刚入行的结构工程师做这类电磁构件的时候，容易只盯着磁路参数算，忽略了实际安装场景的空间约束，最后做出来的模型磁性能达标，但是装不到设备里，或者装进去之后和周边元件干涉，还要反复改模。这个构件的设计就很懂现场安装的实际情况，把斜向的空间避让直接做到了外形上，分槽的宽度也留足了绕组的嵌装余量，槽口的边缘做了微小的倒角，嵌放绕组的时候不会刮破漆包线的绝缘层，这些细节都是在实际生产装配里踩过坑才会注意到的。另外，构件的整体外形没有多余的凸起结构，堆叠存放的时候也能贴合紧密，适合批量生产的时候的转运和仓储，不会因为有突出的卡扣或者定位柱出现堆叠变形的问题。

　　在电磁性能匹配上，这种分槽斜置的结构还有一个好处，就是每个槽里的绕组产生的磁通方向是顺着斜向的磁路走的，相邻绕组的磁通方向在隔筋处是相互抵消的，能够有效降低绕组之间的互感，避免多个触发回路之间的信号串扰——之前做过的一款多回路触发电源，就是因为铁芯没有做分槽隔离，三个触发回路之间的互感太大，一个回路触发的时候另外两个回路会出现误触发，后来换成这种分槽结构的铁芯，互感值降到了原来的十分之一，误触发的问题直接就解决了。当然，这种结构也不是万能的，它只适合中小功率的脉冲触发场景，如果是大电流的主回路铁芯，还是要用整叠片的矩形结构，不然分槽的隔筋会因为磁通密度太高出现过热的问题，但是在触发回路这个特定的应用场景里，这种斜置分槽的结构不管是空间利用率还是抗干扰性能，都比传统的矩形铁芯要实用很多。
